PWM-200-48KN
MEAN WELL PWM-200-48KN — knx и управление зданиями. Параметры: выходное напряжение 48 В, выходной ток 4.17 А, мощность 200.16 Вт. Серия PWM-200-KN. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- PWM-200-48KN
- Тип
- KNX и управление зданиями
- Выходная мощность (U × I)
- 200.16 Вт
- Выходное напряжение
- 48 В
- Выходной ток
- 4.17 А
- Выход 1
- 48 В · 4,17 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,033 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- O/P +48V4.17A
- GTIN
- 4711287463377
- Страна производства
- Китай
Данные производителя
- Охлаждение · серия PWM-200-KN
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия PWM-200-KN
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия PWM-200-KN
- 195 × 68 × 39.5 мм Источник ↗
- Сертификаты серии · серия PWM-200-KN
- CUL, CCC, CB, CE, ENEC05, EAC, UKCA, BIS Источник ↗
Графики и чертежи производителя

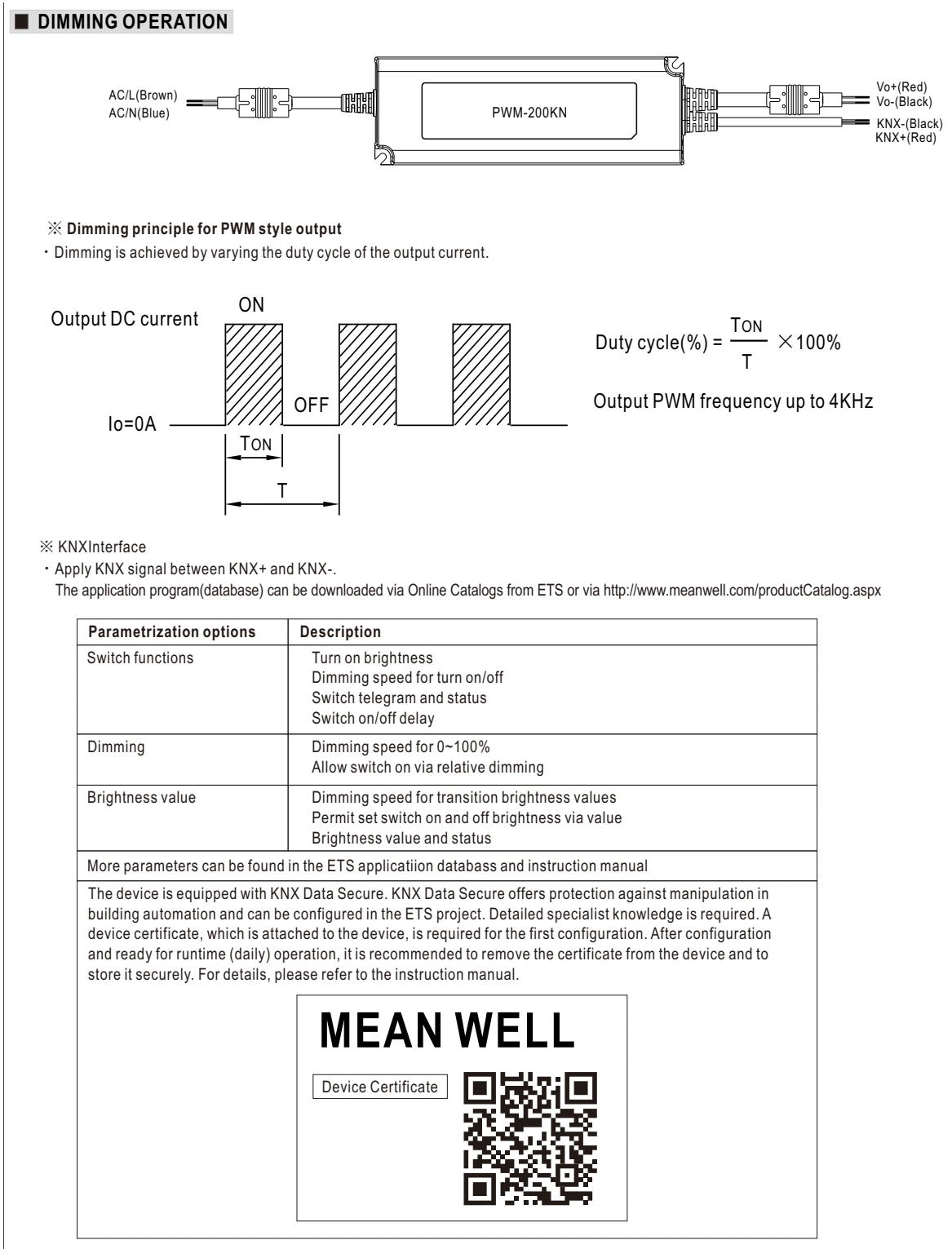

Диммирование · стр. 3
Увеличить рисунок ↗Обозначения
- OUTPUT CURRENT
- Выходной ток
- DESCRIPTION
- Описание
- DUTY CYCLE
- Коэффициент заполнения
- PROTECTION
- Защита
- FREQUENCY
- Частота
- DIMMING
- Диммирование
- PWM
- ШИМ
- OFF
- Выключено
- ON
- Включено
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BROWN
- Коричневый
- BLUE
- Синий
- RED
- Красный
- BLACK
- Чёрный

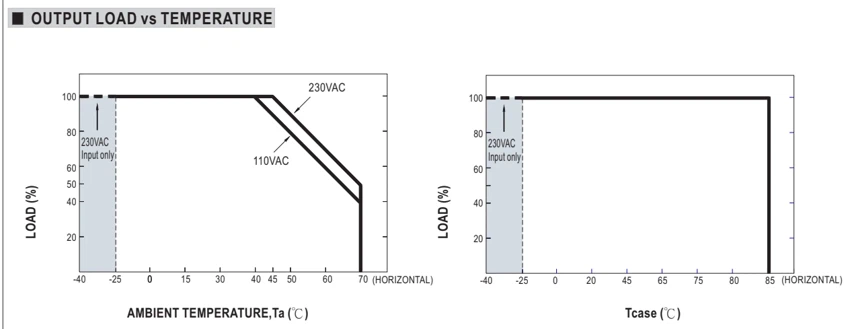

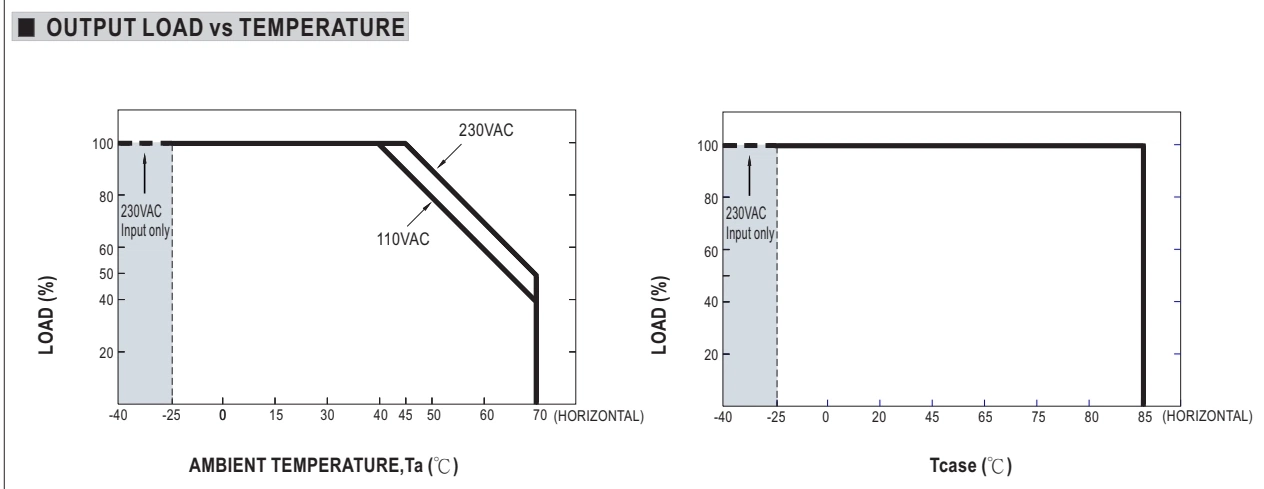

Выходная нагрузка и температура · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- INPUT ONLY
- Только вход

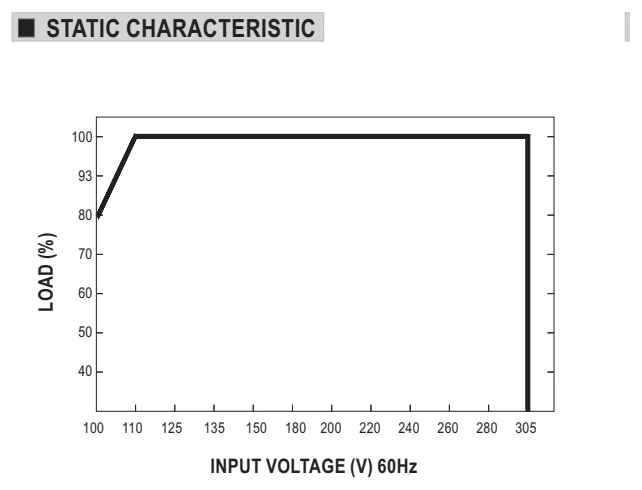

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц

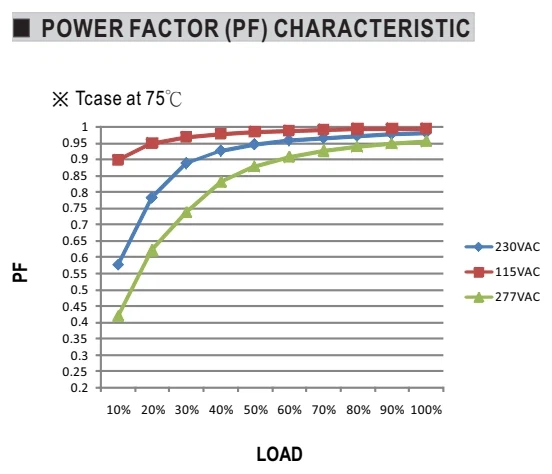

Коэффициент мощности · стр. 4
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- PF
- Коэффициент мощности

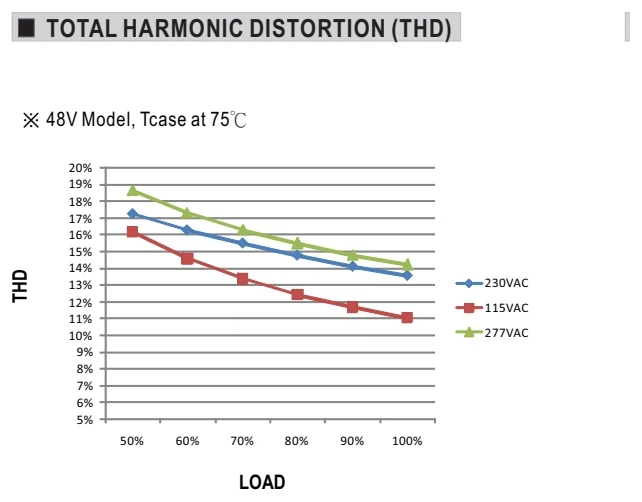

Гармонические искажения · стр. 4
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

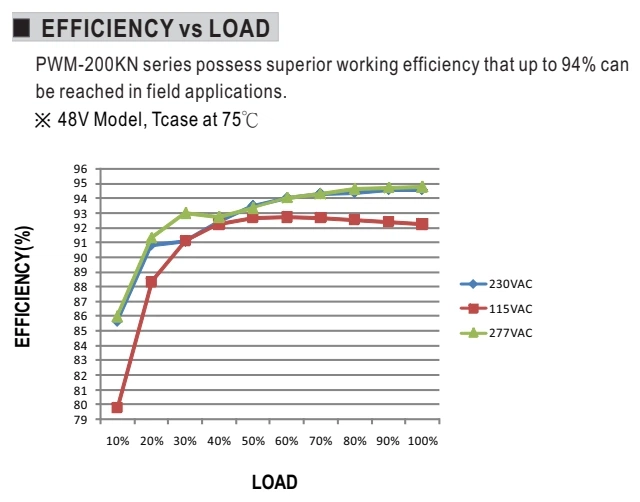

КПД и нагрузка · стр. 4
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- PWM
- ШИМ
- VAC
- В переменного тока
- TCASE
- Температура корпуса

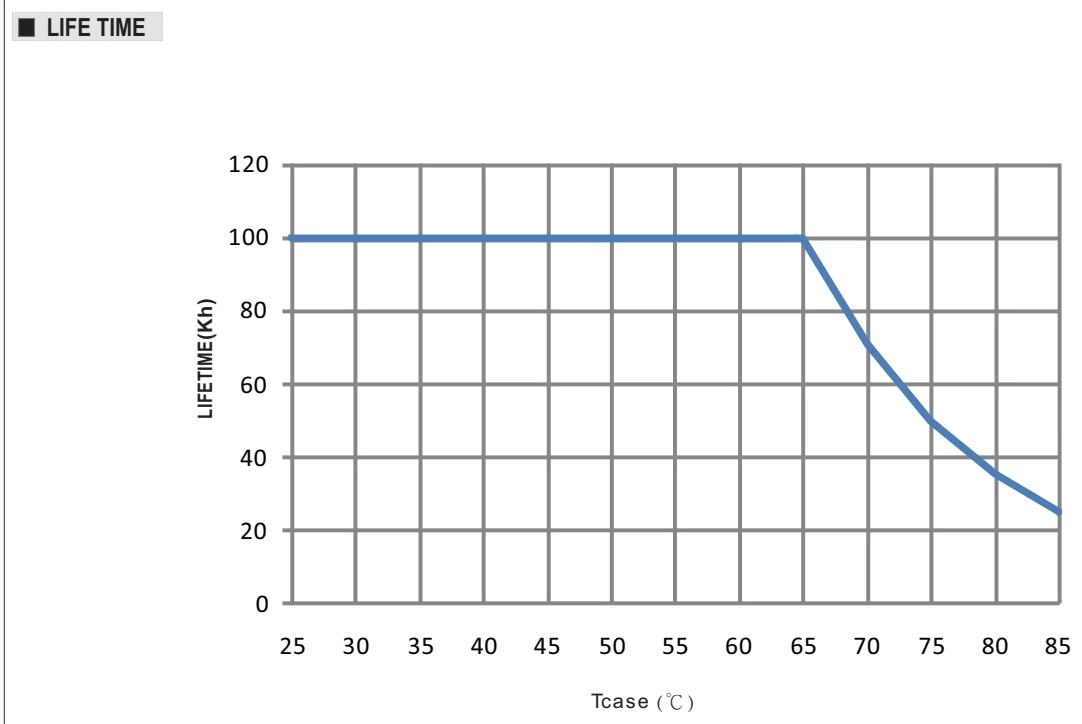

Срок службы · стр. 5
Увеличить рисунок ↗Обозначения
- LIFE TIME
- Срок службы
- TCASE
- Температура корпуса

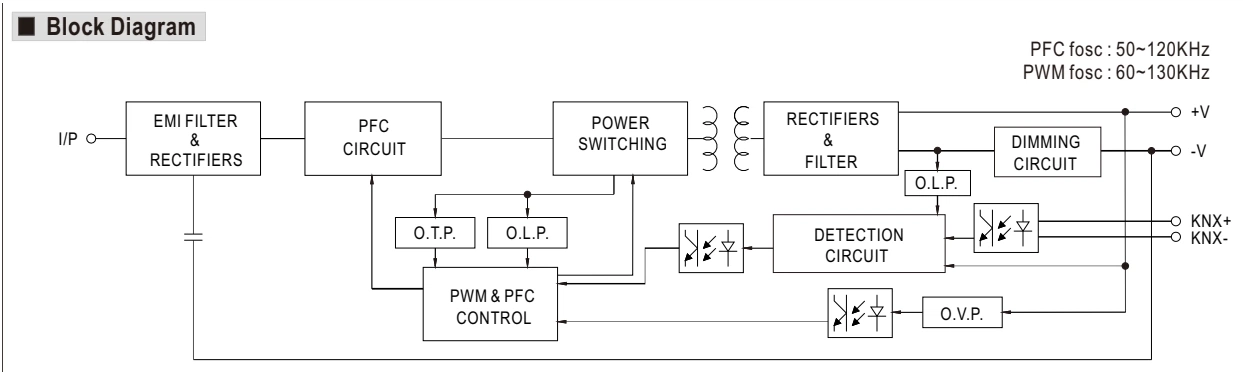

Функциональная схема · стр. 6
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- DIMMING
- Диммирование
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

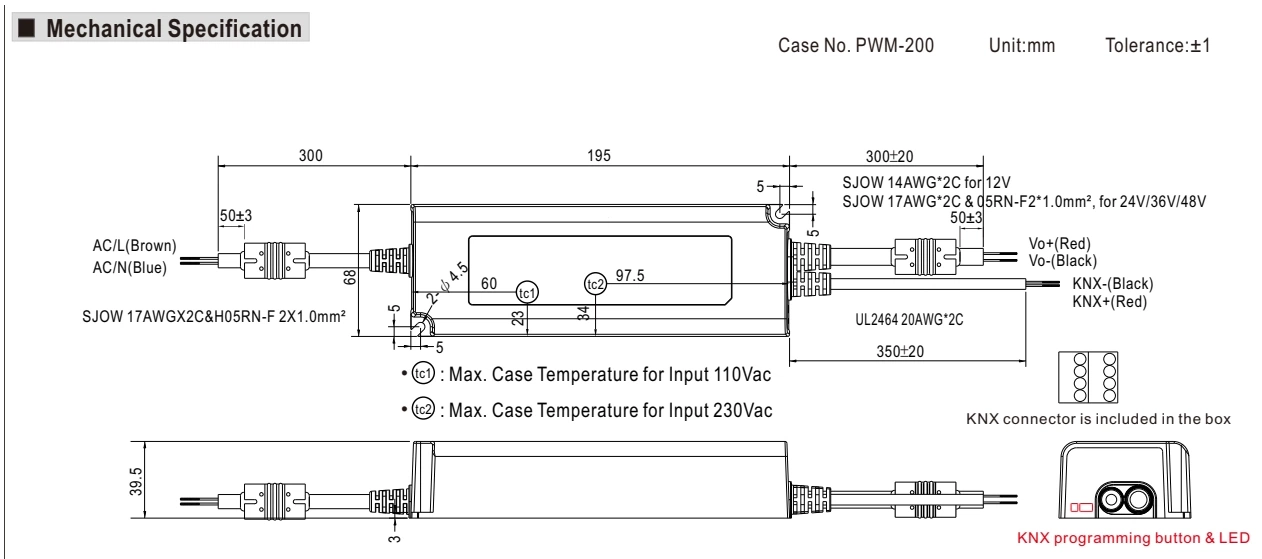

Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- CONNECTOR
- Разъём
- CASE NO.
- Номер корпуса
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- MAX.
- Максимум
- PWM
- ШИМ
- VAC
- В переменного тока
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BROWN
- Коричневый
- BLUE
- Синий
- RED
- Красный
- BLACK
- Чёрный
- TC
- Контрольная точка температуры корпуса
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- TOLERANCE
- Допуск
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL PWM-200-48KN — knx и управление зданиями. Параметры: выходное напряжение 48 В, выходной ток 4.17 А, мощность 200.16 Вт. Серия PWM-200-KN. Характеристики, документация и запрос поставки в Казахстане.
В разделе собраны устройства категории KNX из исходного каталога: назначение конкретного изделия определяется его руководством, а не только принадлежностью к шине.
Что проверить при выборе
Проверьте число каналов, ток шины, тип нагрузки и совместимость интерфейсов. Для шлюзов отдельно сверяйте поддерживаемые протоколы и ограничения системы.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
Другие материалы
Документы для семейства PWM-200-KN уточнит менеджер при обращении.
Документация относится к семейству PWM-200-KN. Открыть страницу производителя ↗
