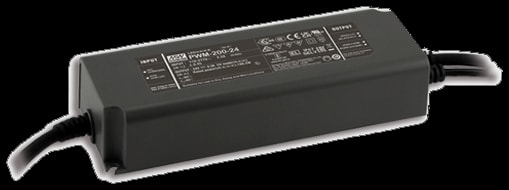

PWM-200-12

Характеристики

Производитель

MEAN WELL

Модель

PWM-200-12

Тип

LED-драйверы и питание освещения

Выходная мощность (U × I)

180 Вт

Выходное напряжение

12 В

Выходной ток

15 А

Выход 1

12 В · 15 А

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1,033 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Обозначение параметров в каталоге

O/P +12V15A

GTIN

4711287460123

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Номинальный выходной ток

15 А PDF, стр. 2 ↗

Номинальная выходная мощность

180 Вт PDF, стр. 2 ↗

Время запуска и нарастания

500 мс, 80 мс/230 В перем. или 115 В перем. PDF, стр. 2 ↗Условия измерения: примечания 2, 10 в документе.

Время удержания (тип.)

10 мс/230 В перем. или 115 В перем. PDF, стр. 2 ↗

Входное напряжение

100 ~ 305 В перем. 142 ~ 431 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности>0.97/115 В перем., коэффициент мощности>0.96/230 В перем., коэффициент мощности>0.94/277 В перем. @ полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗

КПД (тип.)

92% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

2.2 А / 115 В перем. 1.1 А / 230 В перем. 0.9 А / 277 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 65 А(длительность импульса=55μ0 s измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗

Ток утечки

<0.75 мА / 277 В перем. PDF, стр. 2 ↗

Рабочая температура

температура корпуса=-40 ~ +85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗

Максимальная температура корпуса

температура корпуса=+85 °C PDF, стр. 2 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход: 3.75 кВ перем.; вход–DALI: 1.5 кВ перем.; выход–DALI:1.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход: 100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

195*68*39.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия PWM-200(DA2)

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия PWM-200(DA2)

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия PWM-200(DA2)

195 × 68 × 39.5 мм Источник ↗

Сертификаты серии · серия PWM-200(DA2)

CUL, CCC, CB, CE, ENEC05, EAC, BIS, UKCA Источник ↗

Графики и чертежи производителя

Нагрузка и входное напряжение · стр. 5

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

HZ

Гц

Оригинал в PDF · стр. 5 ↗

Выходная нагрузка и температура · стр. 5

Увеличить рисунок ↗

Выходная нагрузка и температура · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT LOAD

Выходная нагрузка

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

TCASE

Температура корпуса

INPUT ONLY

Только вход

Оригинал в PDF · стр. 5 ↗

Коэффициент мощности · стр. 5

Увеличить рисунок ↗

Коэффициент мощности · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

POWER FACTOR

Коэффициент мощности

LOAD

Нагрузка

VAC

В переменного тока

TCASE

Температура корпуса

PF

Коэффициент мощности

Оригинал в PDF · стр. 5 ↗

КПД и нагрузка · стр. 5

Увеличить рисунок ↗

КПД и нагрузка · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

EFFICIENCY

КПД

LOAD

Нагрузка

PWM

ШИМ

VAC

В переменного тока

TCASE

Температура корпуса

Оригинал в PDF · стр. 5 ↗

Гармонические искажения · стр. 5

Увеличить рисунок ↗

Гармонические искажения · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

LOAD

Нагрузка

THD

Коэффициент гармонических искажений

VAC

В переменного тока

TCASE

Температура корпуса

Оригинал в PDF · стр. 5 ↗

Функциональная схема · стр. 7

Увеличить рисунок ↗

Функциональная схема · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

DIMMING

Диммирование

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

FOSC

Частота преобразования

Оригинал в PDF · стр. 7 ↗

Диммирование · стр. 3

Увеличить рисунок ↗

Диммирование · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT CURRENT

Выходной ток

RESISTANCE

Сопротивление

DUTY CYCLE

Коэффициент заполнения

FREQUENCY

Частота

FUNCTION

Назначение

DIMMING

Диммирование

TYP.

Типовое значение

OFF

Выключено

VDC

В постоянного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

HZ

Гц

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

BROWN

Коричневый

BLUE

Синий

RED

Красный

BLACK

Чёрный

DIMMING INPUT

Вход управления яркостью

ADDITIVE VOLTAGE

Внешнее управляющее напряжение

ADDITIVE PWM SIGNAL

Внешний ШИМ-сигнал

DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT

Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью

DO NOT CONNECT "DIM- TO -V"

Не соединяйте DIM− с −V.

DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)

Типовой ток от источника питания на входе диммирования: 100 мкА.

Оригинал в PDF · стр. 3 ↗

Срок службы · стр. 6

Увеличить рисунок ↗

Срок службы · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

LIFETIME

Срок службы

TCASE

Температура корпуса

Оригинал в PDF · стр. 6 ↗

Габаритный чертёж · стр. 7

Увеличить рисунок ↗

Габаритный чертёж · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

CASE NO.

Номер корпуса

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

MAX.

Максимум

PWM

ШИМ

VAC

В переменного тока

MM

мм

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

BROWN

Коричневый

BLUE

Синий

RED

Красный

BLACK

Чёрный

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

TOLERANCE

Допуск

Оригинал в PDF · стр. 7 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL PWM-200-12 — led-драйверы и питание освещения. Параметры: выходное напряжение 12 В, выходной ток 15 А, мощность 180 Вт. Серия PWM-200(DA2). Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
