PT-6503

Характеристики

Производитель

MEAN WELL

Модель

PT-6503

Тип

Источники для монтажа на плату

Мощность по каталогу

62 Вт

Выход 1

3,3 В · 6 А

Выход 2

5 В · 6 А

Выход 3

12 В · 1 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,281 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +3.3V6A +5V6A +12V1A

Размеры (Д × Ш × В)

127 × 76.2 × 42 мм

GTIN

4711287426280

Страна производства

Китай

Данные производителя

Выходное напряжение

3.3 В PDF, стр. 1 ↗

Номинальный выходной ток

6 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 7 А PDF, стр. 1 ↗

Пульсации и шум (макс.)

50 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±3.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 1 ↗

Нестабильность по нагрузке

±3.0% PDF, стр. 1 ↗

Время запуска и нарастания

800 мс, 50 мс при полной нагрузке PDF, стр. 1 ↗

КПД (тип.)

72% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

1.8 А/115 В перем. 0.9 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск20 А/115 В 40 А/230 В PDF, стр. 1 ↗

Ток утечки

<1 мА/ 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-10 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-20 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C(0 ~ 50 °C) PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

127*76*42 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия PT-6503

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия PT-6503

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия PT-6503

127 × 76 × 42 мм Источник ↗

Сертификаты серии · серия PT-6503

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

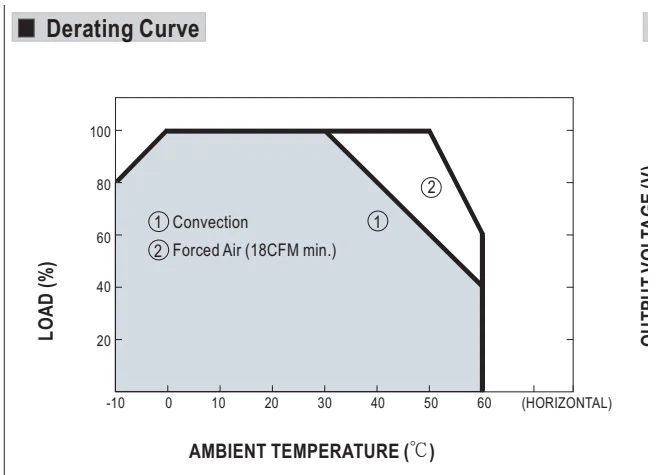

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

CONVECTION

Естественное воздушное охлаждение

MIN.

Минимум

Оригинал в PDF · стр. 2 ↗

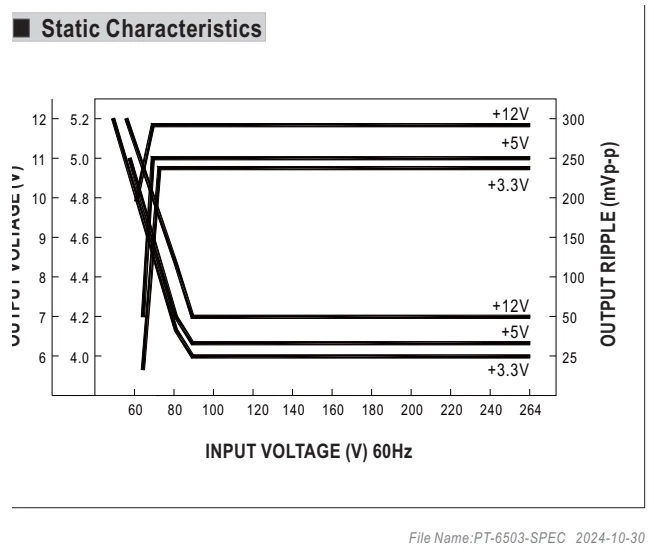

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

HZ

Гц

Оригинал в PDF · стр. 2 ↗

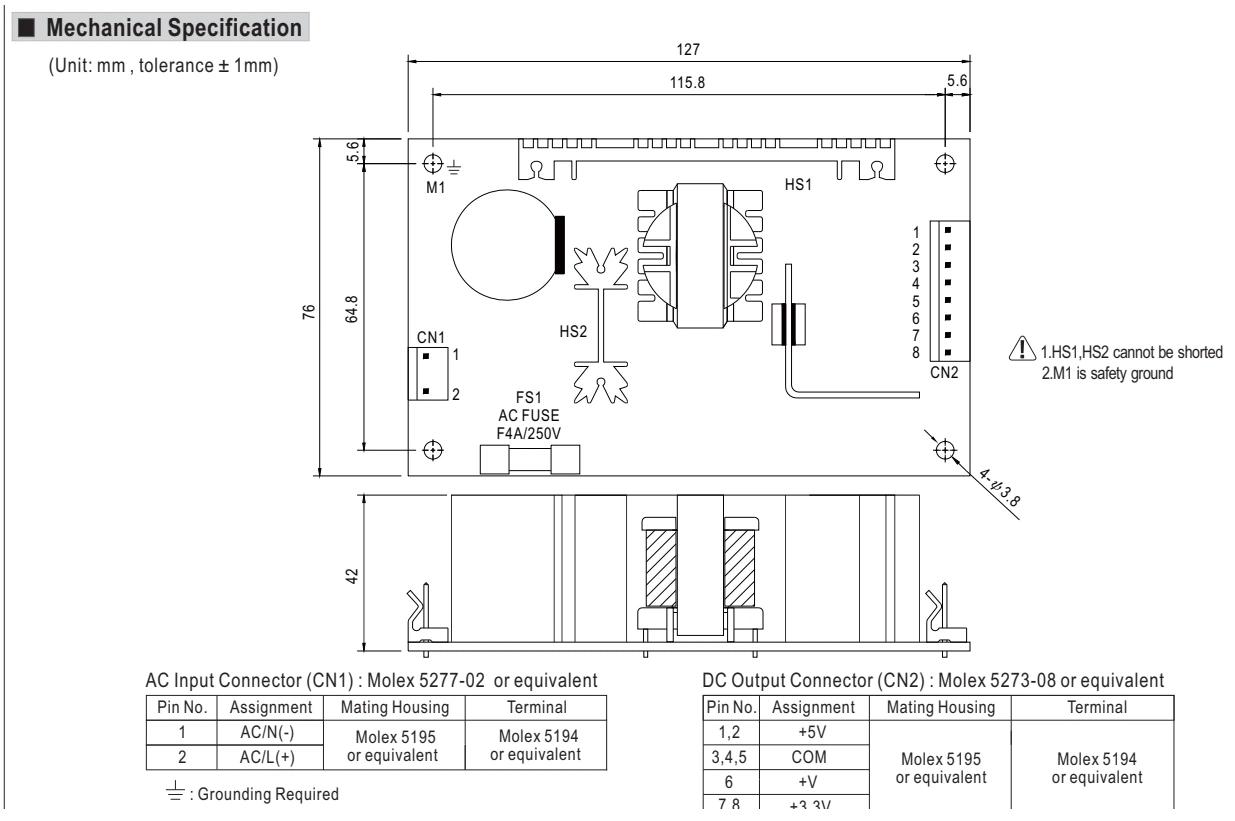

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

+V

Положительный вывод выхода

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

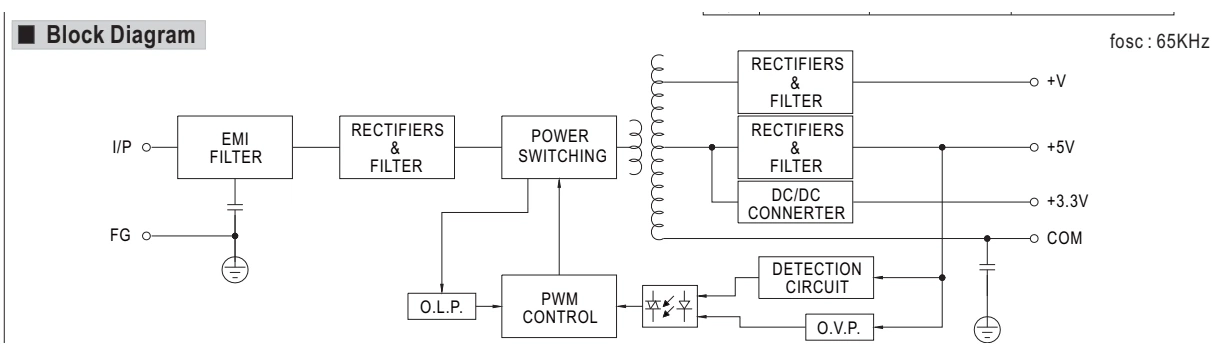

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL PT-6503 — источники для монтажа на плату. Параметры: мощность 62 Вт. Серия PT-6503. Характеристики, документация и запрос поставки в Казахстане.

Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.

Что проверить при выборе

Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
