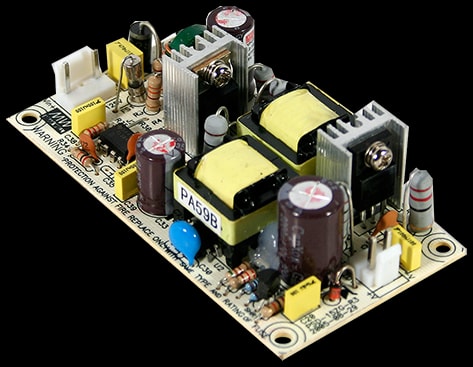

PSD-15A-5

Характеристики

Производитель

MEAN WELL

Модель

PSD-15A-5

Тип

DC/DC-преобразователи

Мощность по каталогу

15 Вт

Выходное напряжение

5 В

Выходной ток

3 А

Выход 1

5 В · 3 А

Стандарты безопасности (по каталогу)

CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,079 кг

ECCN по каталогу

EAR99

Входное напряжение

9.2~18, 18~36, 36~72

Обозначение параметров в каталоге

I/P 9.2-18V O/P 5V/3A

Размеры (Д × Ш × В)

94 × 49 × 25 мм

GTIN

4711287466378

Страна производства

Китай

Данные производителя

Графики и чертежи производителя

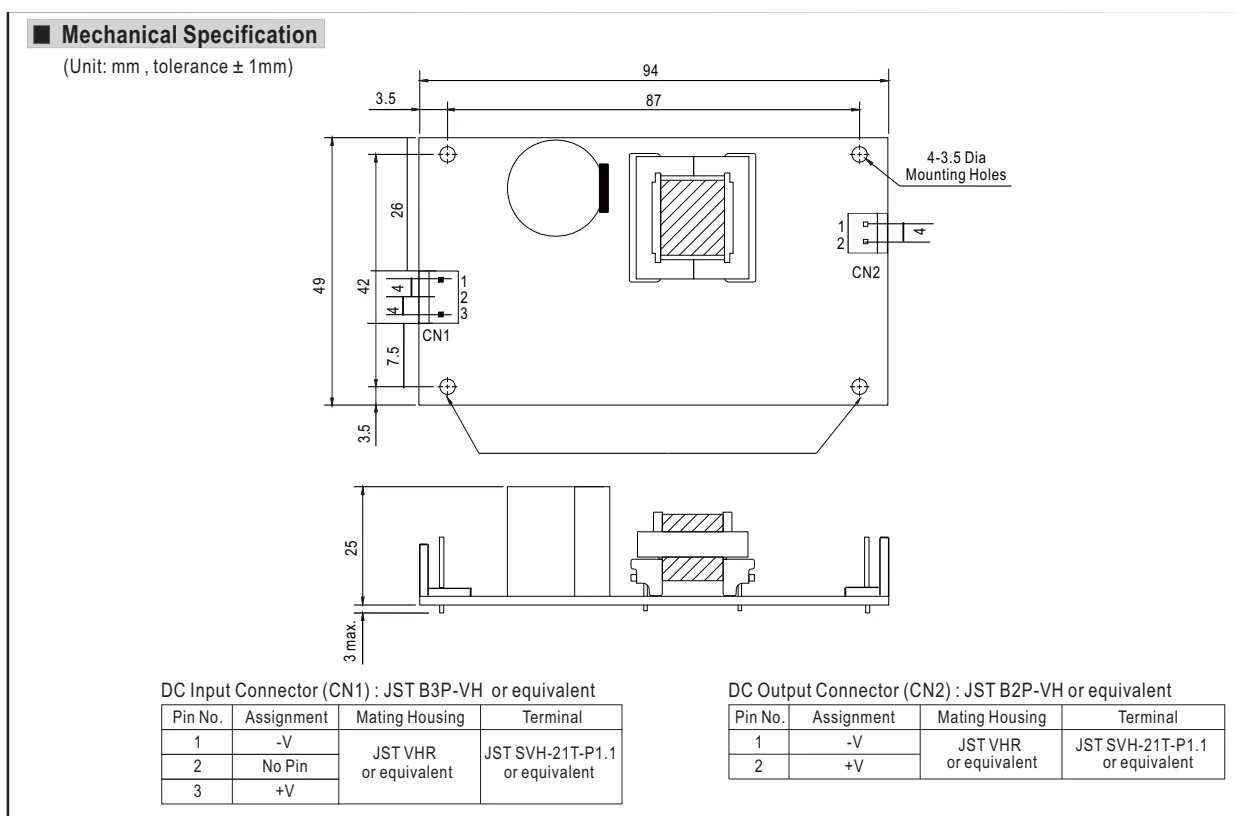

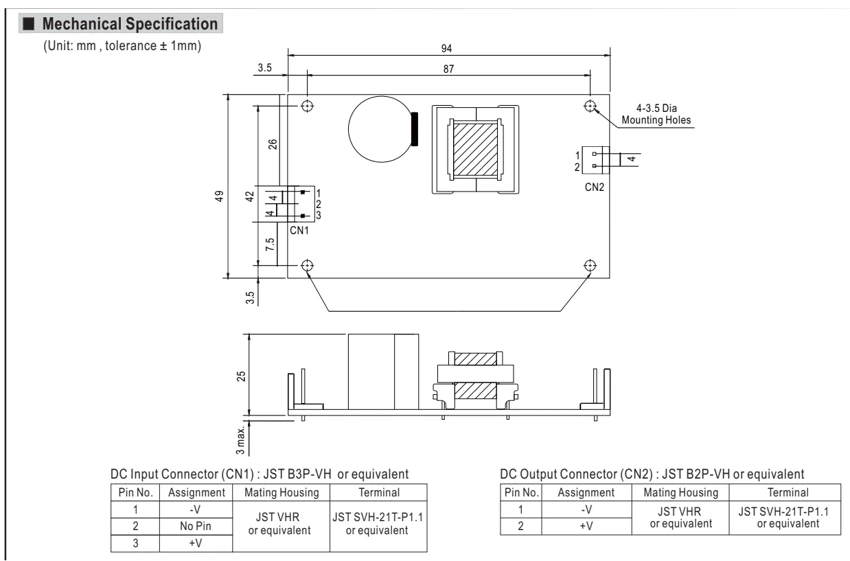

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

MOUNTING

Крепление

TERMINAL

Клемма

PIN NO.

Номер контакта

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

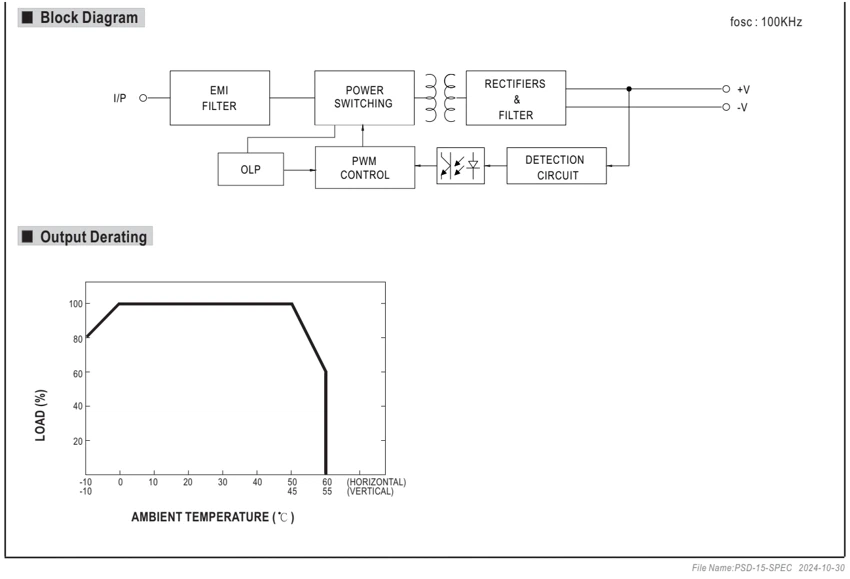

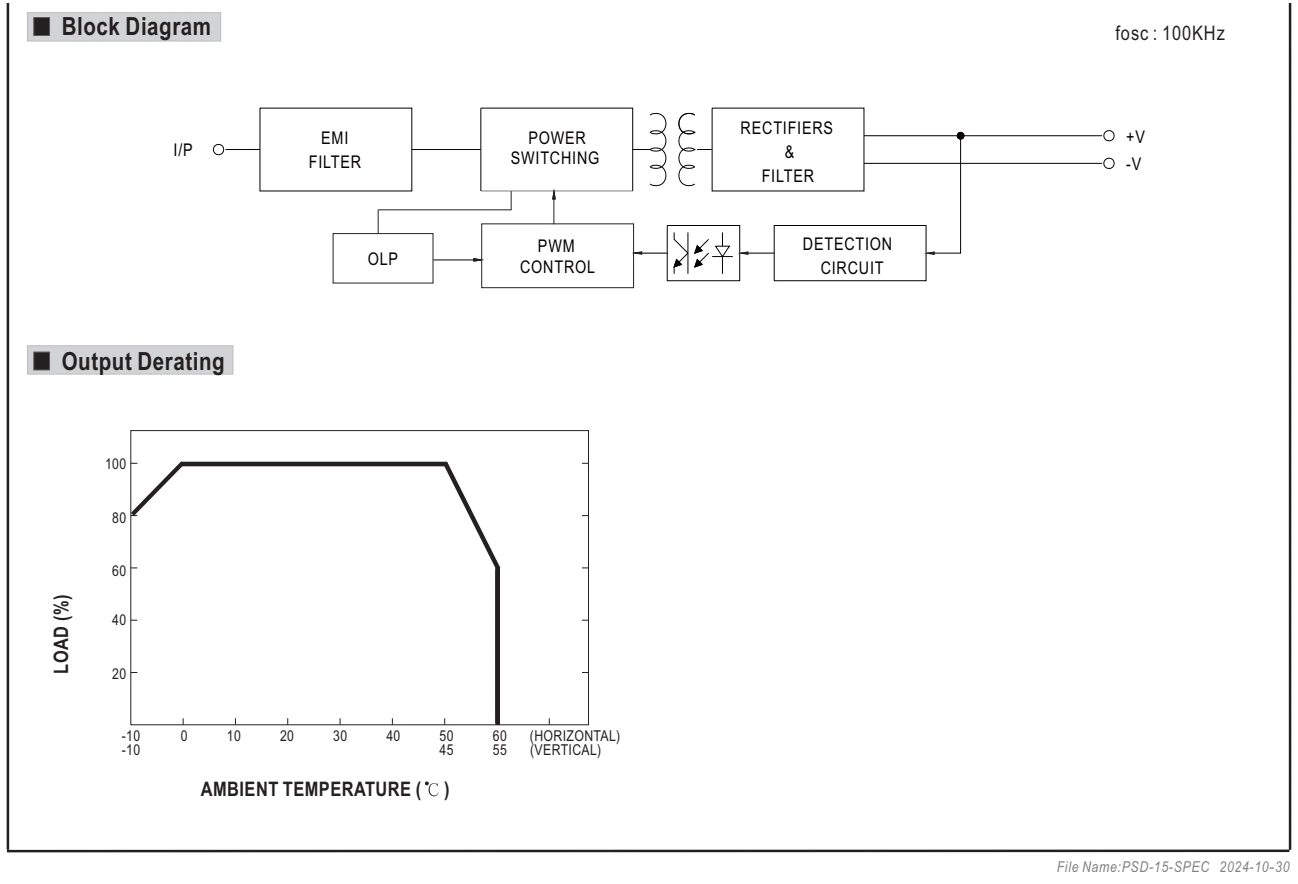

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

HORIZONTAL

Горизонтальное положение

EMI FILTER

Фильтр электромагнитных помех

VERTICAL

Вертикальное положение

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL PSD-15A-5 — dc/dc-преобразователи. Параметры: мощность 15 Вт. Серия PSD-15. Характеристики, документация и запрос поставки в Казахстане.

DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.

Что проверить при выборе

Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
