PSC-100A
MEAN WELL PSC-100A — блоки питания в корпусе. Параметры: мощность 100 Вт. Серия PSC-100. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- PSC-100A
- Тип
- Блоки питания в корпусе
- Мощность по каталогу
- 100 Вт
- Выход 1
- 13,8 В · 4,75 А
- Выход 2
- 13,8 В · 2,5 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,23 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +13.8V4.75A +13.8V2.5A
- Размеры (Д × Ш × В)
- 127 × 76.2 × 31 мм
- GTIN
- 4711232760599
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 13.8 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 4.75 А PDF, стр. 1 ↗
- Диапазон выходного тока
- 0 ~ 7 А PDF, стр. 1 ↗
- Номинальная выходная мощность
- 100.05 Вт PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±1.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±0.5% PDF, стр. 1 ↗
- Время запуска и нарастания
- 2400 мс, 30 мс/230 В перем. 2400 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.
- Входное напряжение
- 90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗
- КПД (тип.)
- 86% PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 2 А/115 В перем. 1.2 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- Холодный пуск35 А/115 В перем. 70 А/230 В перем. PDF, стр. 1 ↗
- Рабочая температура
- -20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -20 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Охлаждение · серия PSC-100
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия PSC-100
- 2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия PSC-100
- 127 × 76.2 × 31 мм Источник ↗
- Сертификаты серии · серия PSC-100
- CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 4 · стр. 1
Время запуска измерено при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.
Примечание в документе производителя ↗Примечание 9 · стр. 1
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

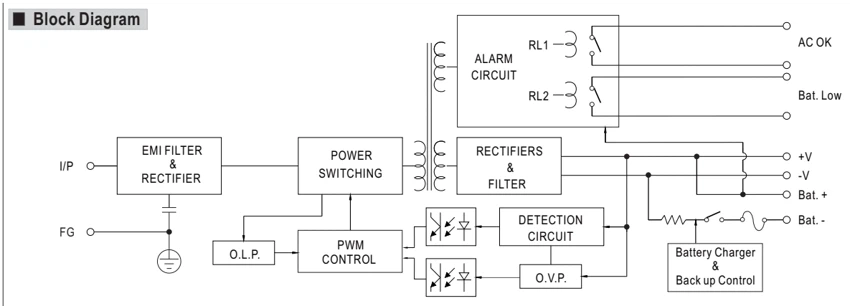

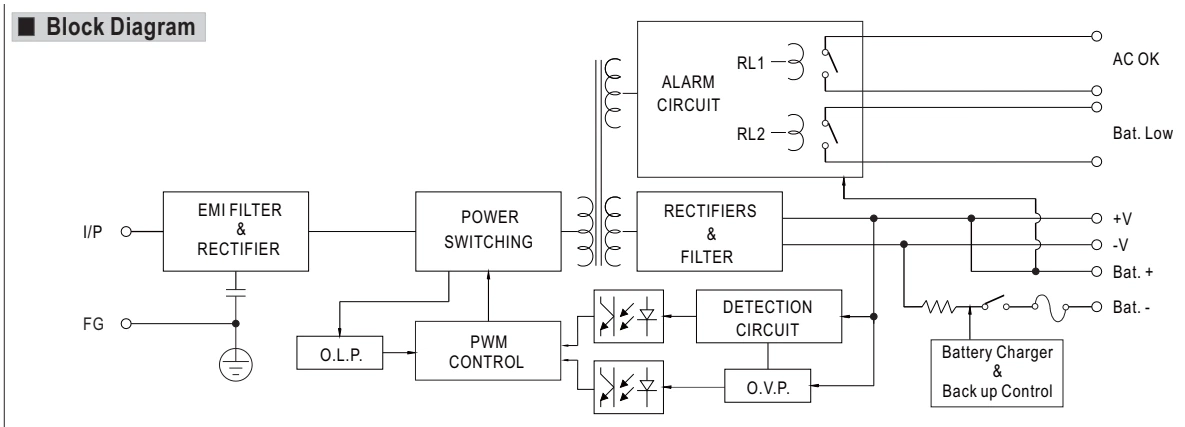

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- RECTIFIER
- Выпрямитель
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление

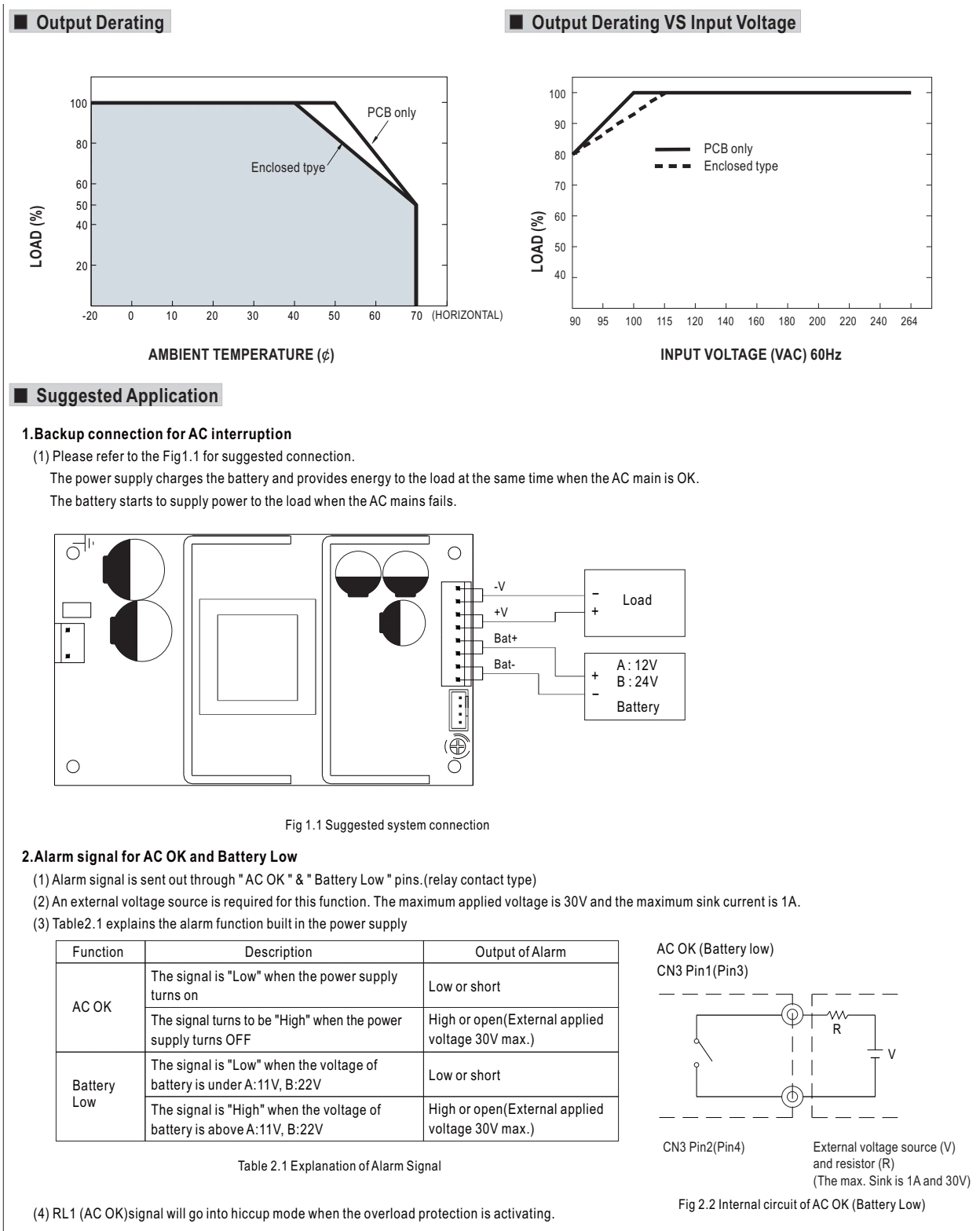

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- INPUT VOLTAGE
- Входное напряжение
- DESCRIPTION
- Описание
- HORIZONTAL
- Горизонтальное положение
- PROTECTION
- Защита
- FUNCTION
- Назначение
- CIRCUIT
- Цепь
- HICCUP
- Циклическое отключение и повторный запуск
- POWER
- Мощность
- LOAD
- Нагрузка
- MAX.
- Максимум
- OFF
- Выключено
- VAC
- В переменного тока
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- ON
- Включено
- HZ
- Гц
- RESISTOR
- Резистор
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL PSC-100A — блоки питания в корпусе. Параметры: мощность 100 Вт. Серия PSC-100. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства PSC-100 уточнит менеджер при обращении.
Документация относится к семейству PSC-100. Открыть страницу производителя ↗
