PLN-20-12

Характеристики

Производитель

MEAN WELL

Модель

PLN-20-12

Тип

LED-драйверы и питание освещения

Выходная мощность (U × I)

19.2 Вт

Выходное напряжение

12 В

Выходной ток

1.6 А

Выход 1

12 В · 1,6 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CCC,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,18 кг

ECCN по каталогу

EAR99

Входное напряжение

90~277

Обозначение параметров в каталоге

O/P +12V1.6A

Размеры (Д × Ш × В)

147 × 37 × 28 мм

GTIN

4711287439877

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 1 ↗

Диапазон напряжения в режиме стабилизации тока

9 ~ 12 В PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.

Номинальный выходной ток

1.6 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 1.6 А PDF, стр. 1 ↗

Диапазон регулировки выходного тока

75% ~ 100% PDF, стр. 1 ↗

Номинальная выходная мощность

19.2 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

2.5В пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±10% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±3.0% PDF, стр. 1 ↗

Нестабильность по нагрузке

±10% PDF, стр. 1 ↗

Входное напряжение

90 ~ 277 В перем. 127~392 В пост. PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Коэффициент мощности

коэффициент мощности≥0.95/115 В перем.,коэффициент мощности>0.9/230 В перем.,коэффициент мощности>0.9/277 В перем. при полной нагрузке (см. график коэффициента мощности в PDF) PDF, стр. 1 ↗

КПД (тип.)

80% PDF, стр. 1 ↗

Входной ток переменного напряжения

0.4 А/115 В перем. 0.2 А/230 В перем. 0.15 А/277 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 35 А(длительность импульса=40 мкс измерено при 50% пикового тока) при 230 В перем. PDF, стр. 1 ↗

Ток утечки

0.5 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-30 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.06%/°C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3.75 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход:100 МОм/500 В пост. / 25 °C/ 70%отн. вл. PDF, стр. 1 ↗

Габариты

148.5*38.5*28 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия PLN-20

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия PLN-20

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия PLN-20

147 × 37 × 28 мм Источник ↗

Сертификаты серии · серия PLN-20

CUL, TUV-62368-1, CB, CE, CCC, EAC, UKCA Источник ↗

Графики и чертежи производителя

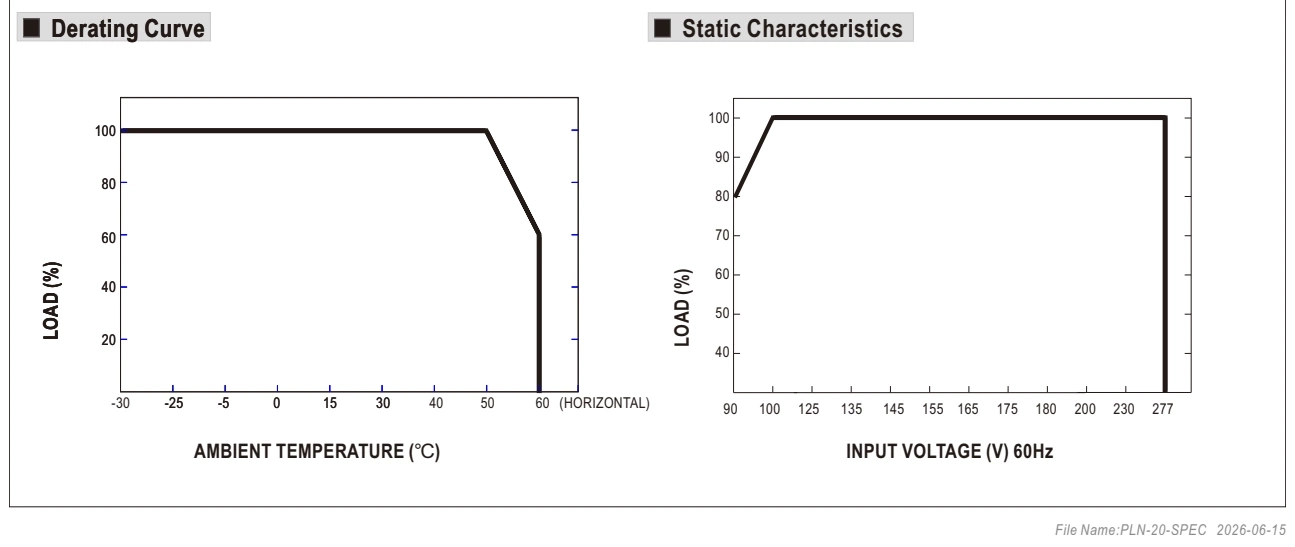

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

HZ

Гц

Оригинал в PDF · стр. 2 ↗

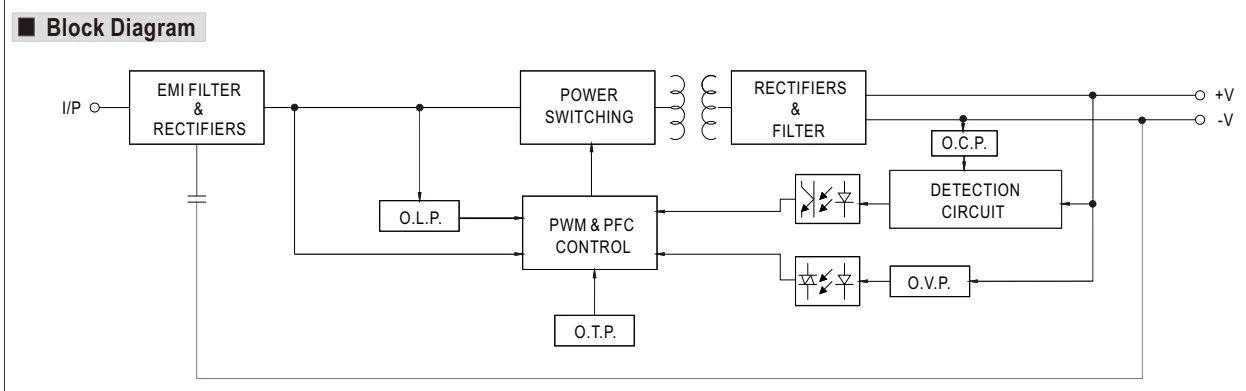

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

O.C.P.

Защита от превышения тока

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

Оригинал в PDF · стр. 2 ↗

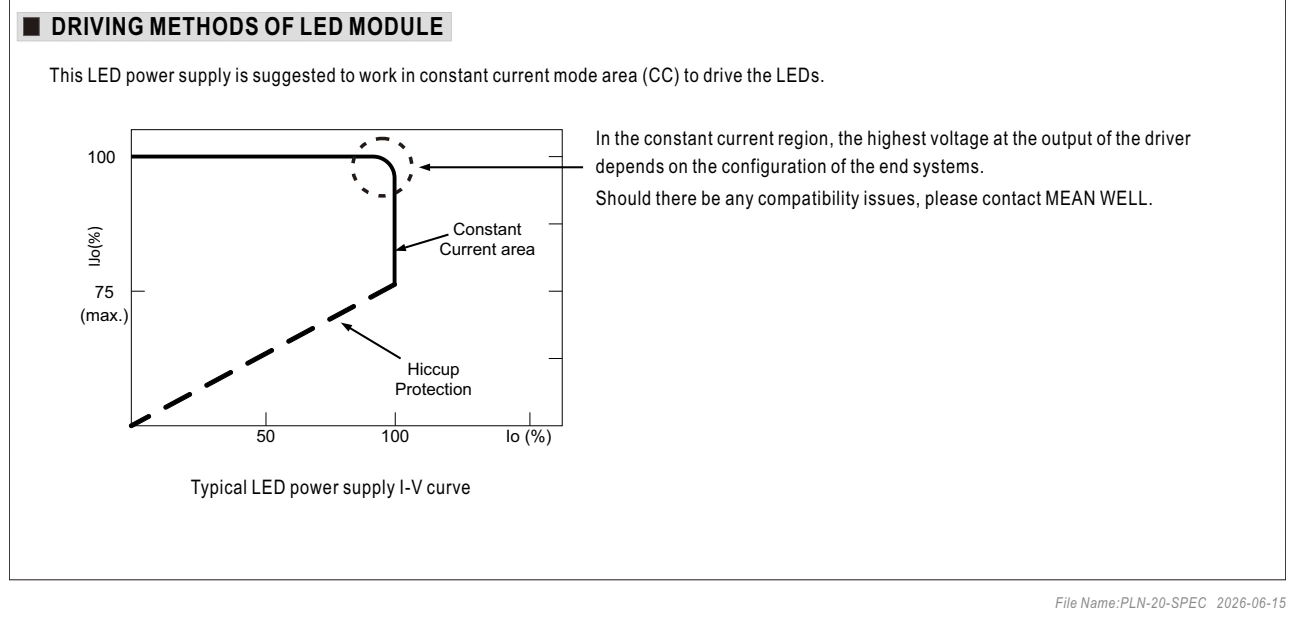

Способы питания светодиодных модулей · стр. 3

Увеличить рисунок ↗

Способы питания светодиодных модулей · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

PROTECTION

Защита

HICCUP

Циклическое отключение и повторный запуск

POWER

Мощность

MAX.

Максимум

ON

Включено

CONSTANT CURRENT MODE

Режим стабилизации тока

CURRENT AREA

Область стабилизации тока

SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.

При возникновении проблем совместимости обратитесь в MEAN WELL.

Оригинал в PDF · стр. 3 ↗

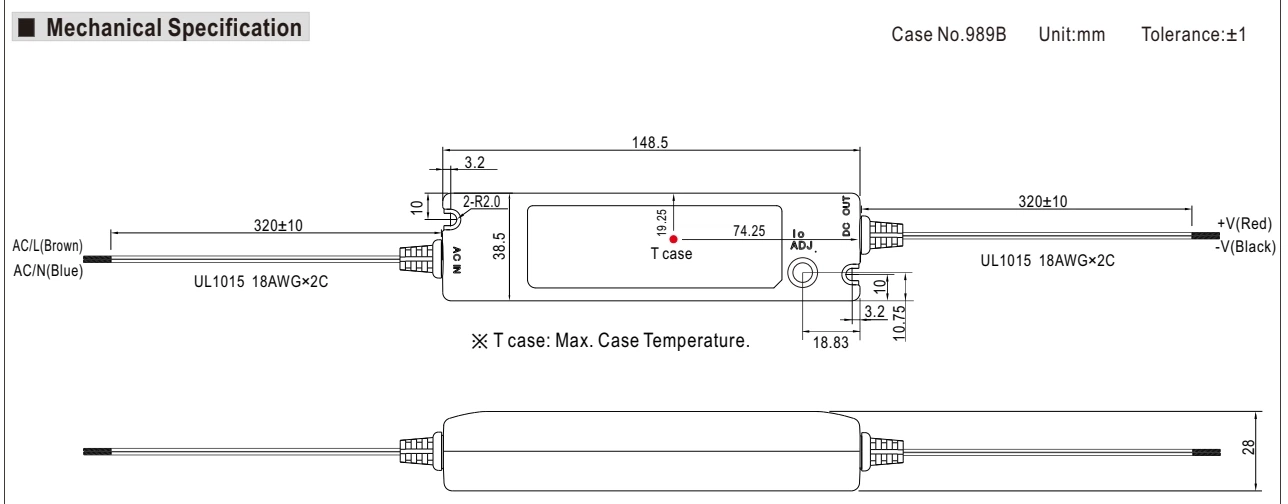

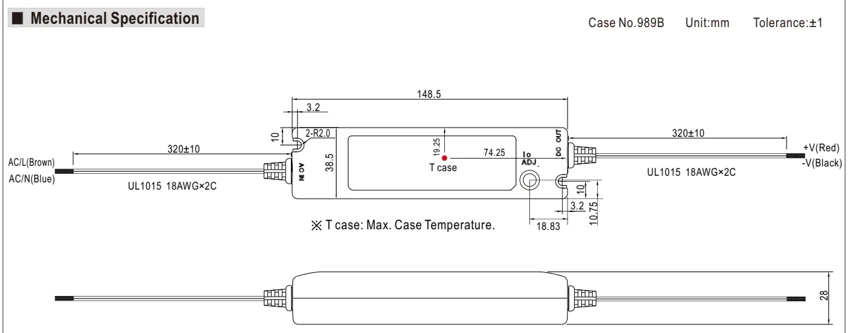

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

CASE NO.

Номер корпуса

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

BROWN

Коричневый

BLUE

Синий

RED

Красный

BLACK

Чёрный

MAX. CASE TEMPERATURE

Максимальная температура корпуса

TOLERANCE

Допуск

Оригинал в PDF · стр. 2 ↗

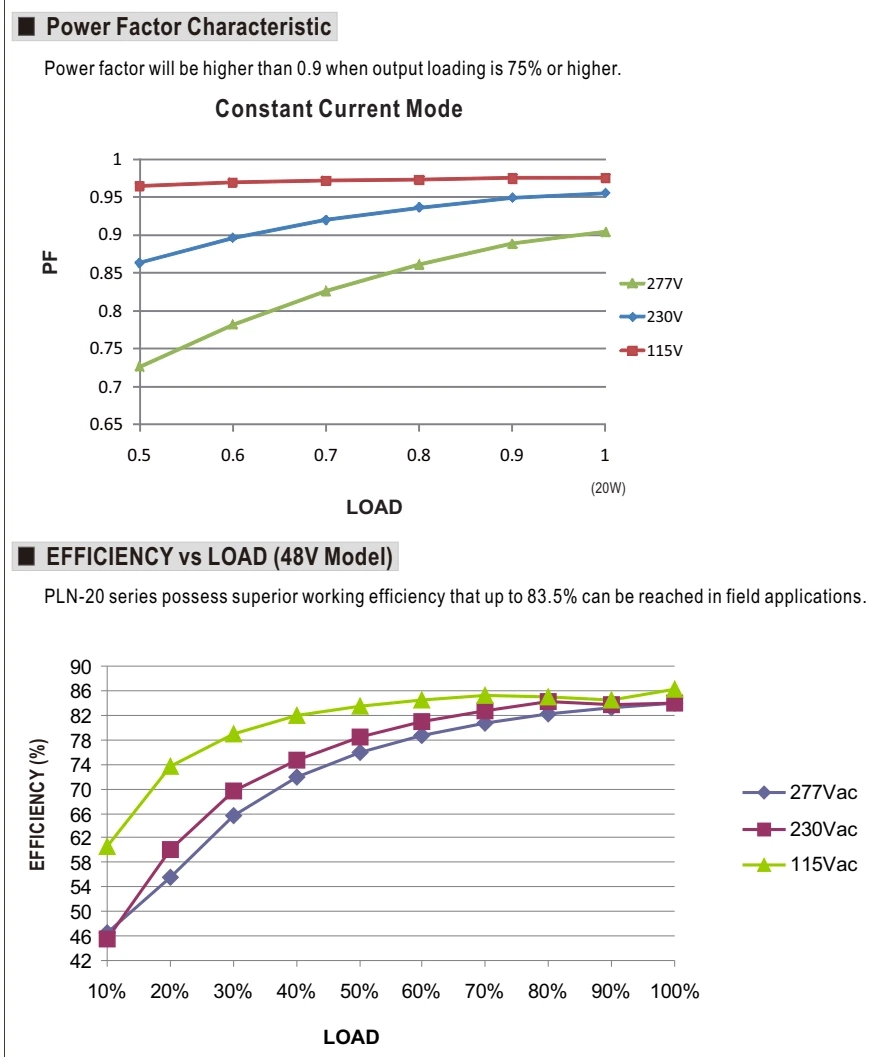

Коэффициент мощности · стр. 3

Увеличить рисунок ↗

Коэффициент мощности · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

POWER FACTOR

Коэффициент мощности

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

CONSTANT CURRENT MODE

Режим стабилизации тока

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL PLN-20-12 — led-драйверы и питание освещения. Параметры: выходное напряжение 12 В, выходной ток 1.6 А, мощность 19.2 Вт. Серия PLN-20. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
