PLM-12-500
MEAN WELL PLM-12-500 — led-драйверы и питание освещения. Параметры: мощность 12 Вт. Серия PLM-12. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- PLM-12-500
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 12 Вт
- Выходной ток
- 0.5 А
- Выход 1
- 15–24 В · 0,5 А
- Стандарты безопасности (по каталогу)
- CUL,CCC,CB,CE,ENEC05,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,118 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 110~295, 180~295
- Обозначение параметров в каталоге
- O/P +15~24V500mA
- Размеры (Д × Ш × В)
- 145 × 38 × 22 мм
- GTIN
- 4711287439600
- Страна производства
- Китай
Данные производителя
- Диапазон напряжения в режиме стабилизации тока
- 15 ~ 24 В PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Номинальный выходной ток
- 0.5 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 12 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 2.4В пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Точность выходного тока
- ±5.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности
- коэффициент мощности≥0.97/115 В перем.,коэффициент мощности≥0.95/230 В перем.,коэффициент мощности>0.9/277 В перем.(при полной нагрузке)(см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
- КПД (тип.)
- 84% PDF, стр. 2 ↗
- Входной ток переменного напряжения
- 0.15 А/115 В перем. 0.08 А/230 В перем. 0.07 А/277 В перем.; PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 15 А(длительность импульса=50 мкс измерено при 50% пикового тока) при 230 В перем. PDF, стр. 2 ↗
- Ток утечки
- 0.25 мА / 240 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -30 ~ +50 °C PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.06%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3.75 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход:100 МОм/500 В пост. / 25 °C/ 70%отн. вл. PDF, стр. 2 ↗
- Габариты
- 145*38*22 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия PLM-12
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия PLM-12
- 2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия PLM-12
- 145 × 38 × 22 мм Источник ↗
- Сертификаты серии · серия PLM-12
- CUL, CB, CE, ENEC05, EAC, CCC, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 7 · стр. 2
Рекомендуется прямое подключение светодиодов. Использование дополнительных драйверов не предусмотрено.
Примечание в документе производителя ↗Графики и чертежи производителя

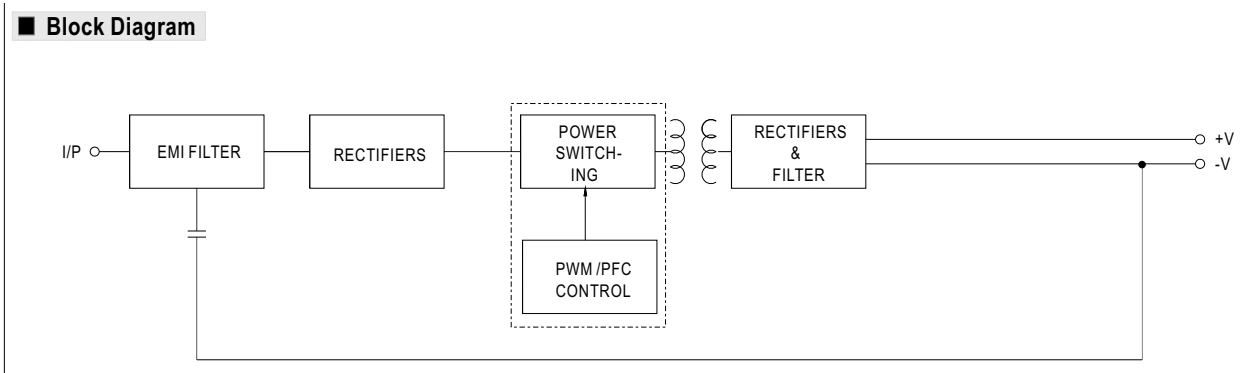

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- POWER
- Мощность
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода

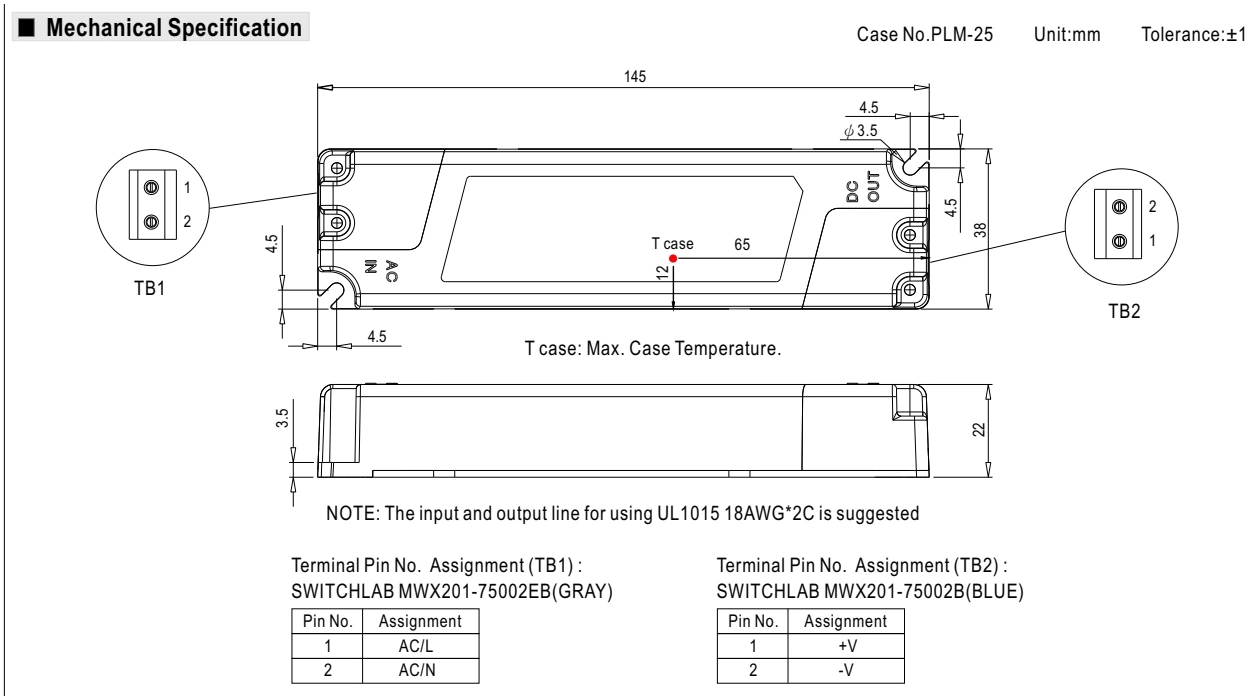

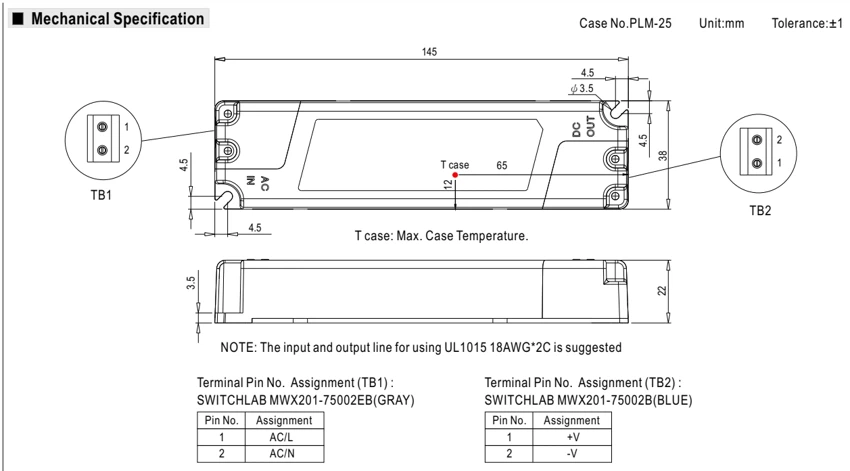

Габаритный чертёж · стр. 3
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- MAX.
- Максимум
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BLUE
- Синий
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск

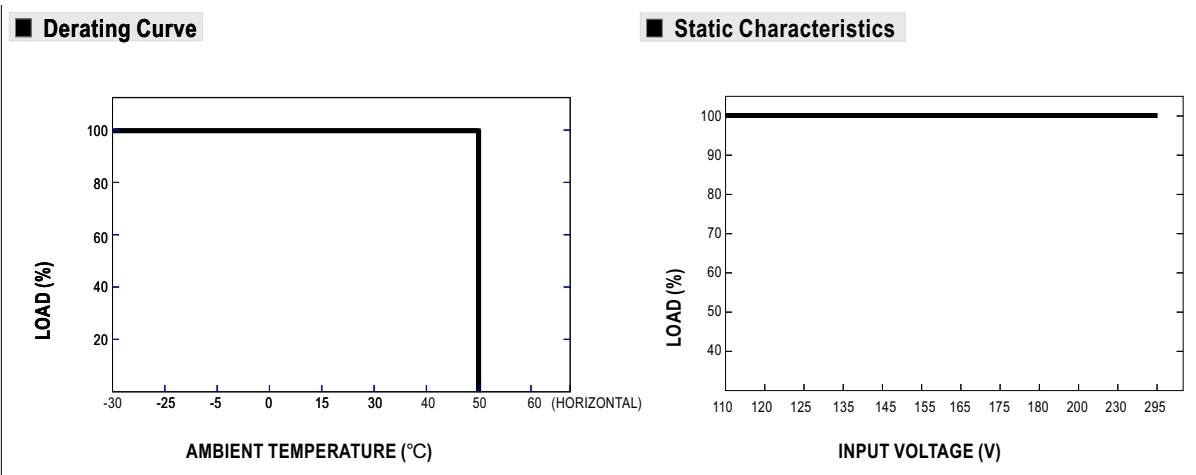

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- INPUT VOLTAGE
- Входное напряжение
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

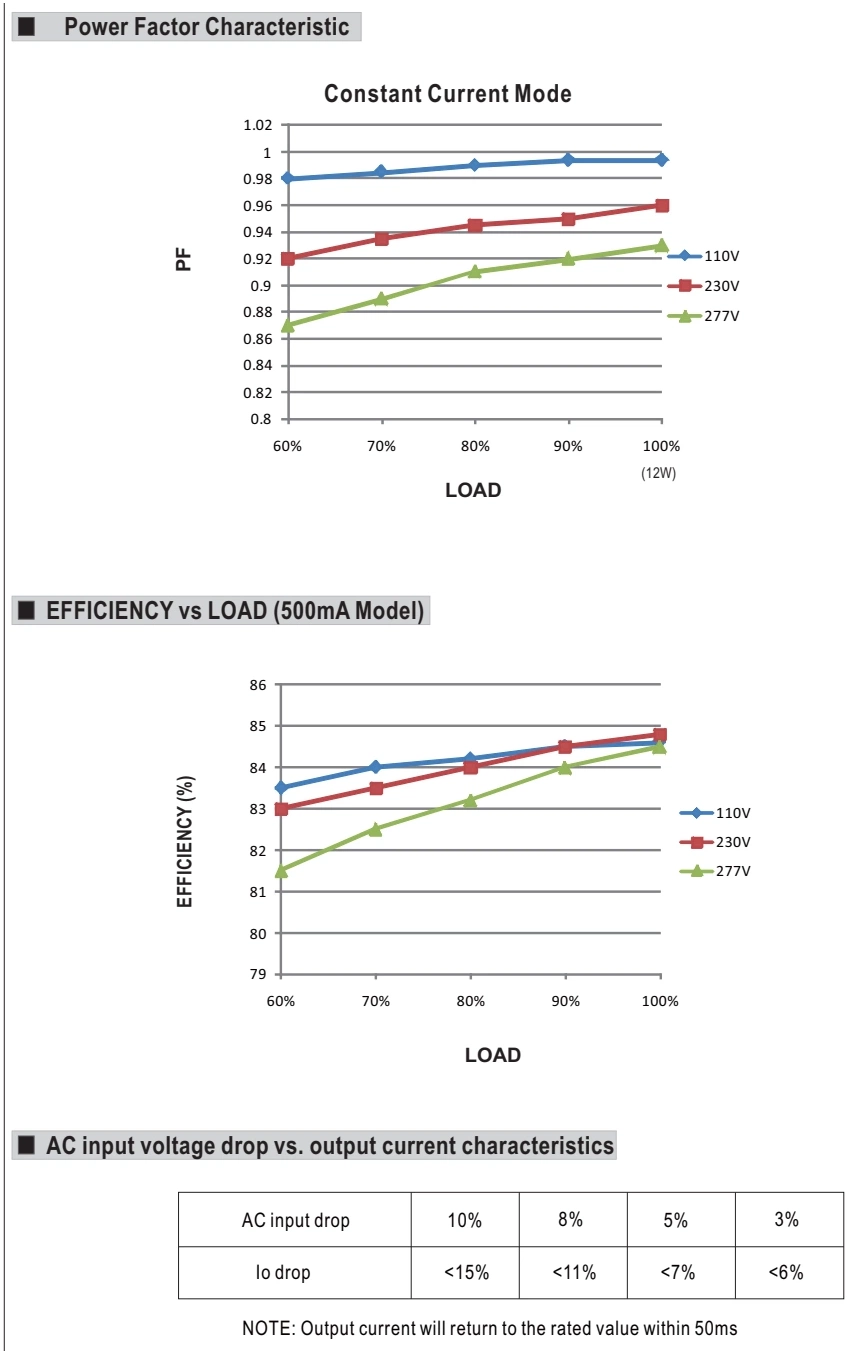

Коэффициент мощности · стр. 4
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- OUTPUT CURRENT
- Выходной ток
- INPUT VOLTAGE
- Входное напряжение
- POWER FACTOR
- Коэффициент мощности
- EFFICIENCY
- КПД
- AC INPUT
- Вход переменного тока
- LOAD
- Нагрузка
- CONSTANT CURRENT MODE
- Режим стабилизации тока
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL PLM-12-500 — led-драйверы и питание освещения. Параметры: мощность 12 Вт. Серия PLM-12. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства PLM-12 уточнит менеджер при обращении.
Документация относится к семейству PLM-12. Открыть страницу производителя ↗
