PLD-25-350

Характеристики

Производитель

MEAN WELL

Модель

PLD-25-350

Тип

LED-драйверы и питание освещения

Мощность по каталогу

25 Вт

Выходной ток

0.35 А

Выход 1

36–58 В · 0,35 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,FCC,ENEC05,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,19 кг

ECCN по каталогу

EAR99

Входное напряжение

90~295

Обозначение параметров в каталоге

I/P 90~295Vac O/P +36~58V350mA

Размеры (Д × Ш × В)

84 × 57 × 29.5 мм

GTIN

4711287443348

Страна производства

Китай

Данные производителя

Номинальный выходной ток

350 мА PDF, стр. 1 ↗

Точность выходного тока

±5.0% PDF, стр. 1 ↗

Номинальная выходная мощность

20.3 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

4.6В пик-пик PDF, стр. 1 ↗Условия измерения: примечания 1 в документе.

Входное напряжение

90 ~ 295 В перем. 127 ~ 417 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Коэффициент мощности (тип.)

коэффициент мощности>0.98/115 В перем., коэффициент мощности>0.92/230 В перем., коэффициент мощности>0.91/277 В перем. при полной нагрузке (см. график коэффициента мощности в PDF) PDF, стр. 1 ↗

КПД (тип.)

85% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

0.6 А/115 В перем. 0.3 А/230 В перем. 0.2 А/277 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 25 А(длительность импульса=75 мкс измерено при 50% пикового тока) при 230 В перем. PDF, стр. 1 ↗

Ток утечки

<0.5 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-30 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3.75 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

84*57*29.5 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия PLD-25

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия PLD-25

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия PLD-25

84 × 57 × 29.5 мм Источник ↗

Сертификаты серии · серия PLD-25

CUL, CE, FCC, ENEC05, EAC, CB, UKCA Источник ↗

Графики и чертежи производителя

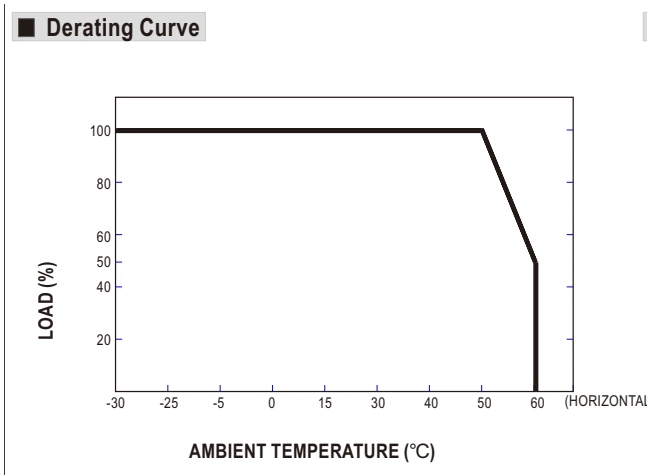

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 2 ↗

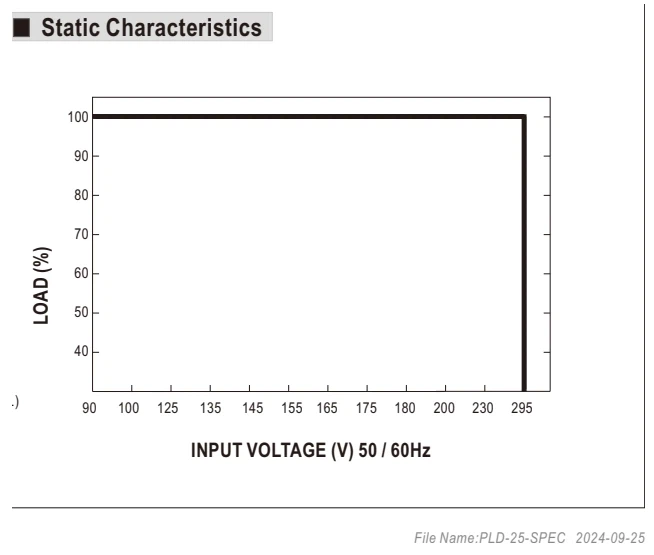

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

Оригинал в PDF · стр. 2 ↗

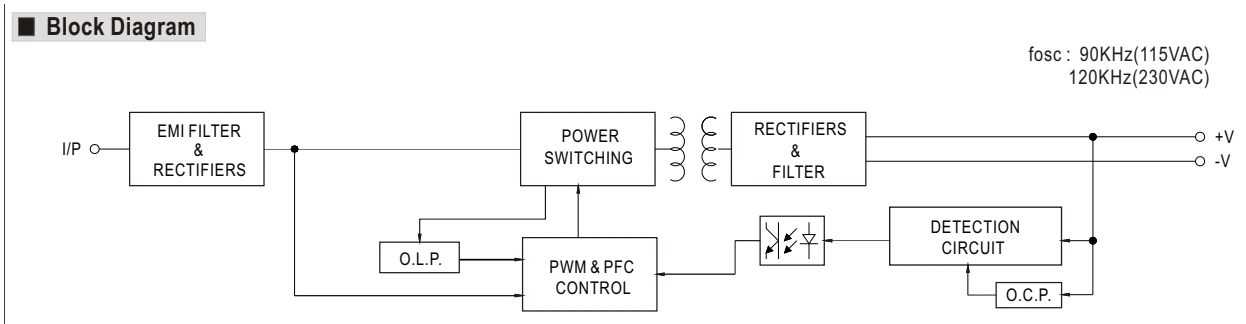

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.C.P.

Защита от превышения тока

PFC

Коррекция коэффициента мощности

I/P

Вход

VAC

В переменного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

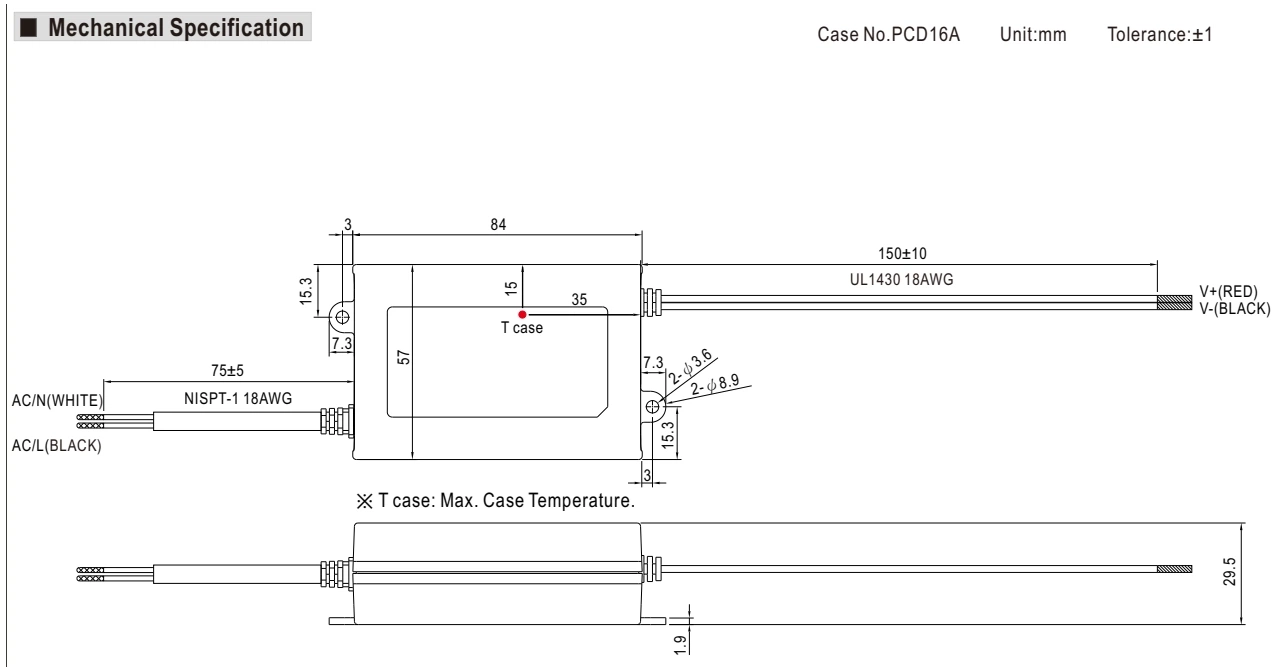

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

MAX.

Максимум

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

RED

Красный

BLACK

Чёрный

MAX. CASE TEMPERATURE

Максимальная температура корпуса

TOLERANCE

Допуск

Оригинал в PDF · стр. 2 ↗

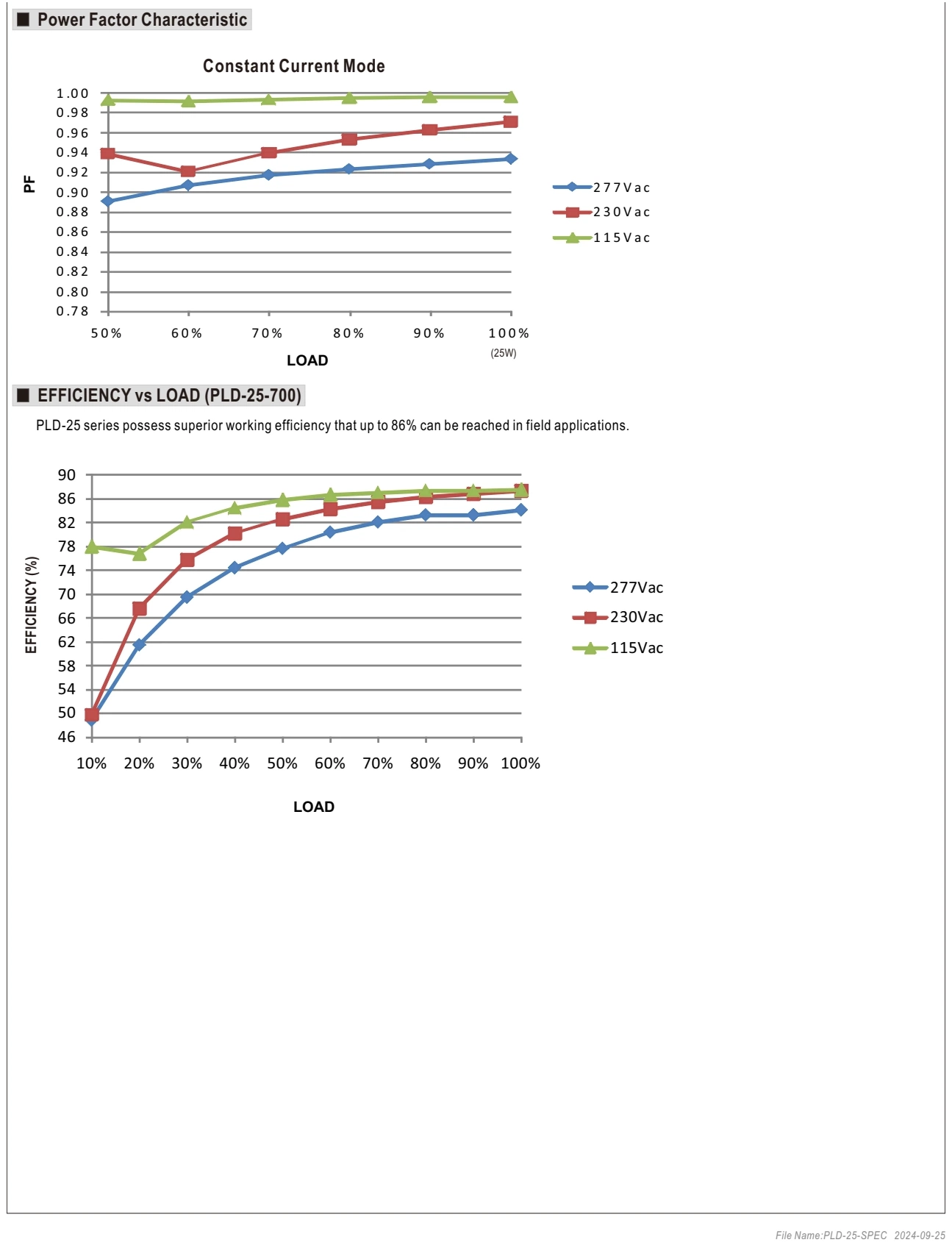

Коэффициент мощности · стр. 3

Увеличить рисунок ↗

Коэффициент мощности · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

POWER FACTOR

Коэффициент мощности

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

CONSTANT CURRENT MODE

Режим стабилизации тока

PF

Коэффициент мощности

Оригинал в PDF · стр. 3 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL PLD-25-350 — led-драйверы и питание освещения. Параметры: мощность 25 Вт. Серия PLD-25. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
