PHP-3500-24

Характеристики

Производитель

MEAN WELL

Модель

PHP-3500-24

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

3480 Вт

Выходное напряжение

24 В

Выходной ток

145 А

Выход 1

24 В · 145 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 4,75 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +24V145A

Размеры (Д × Ш × В)

380 × 141.4 × 60 мм

GTIN

4711287420998

Страна производства

Тайвань

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

145 А PDF, стр. 2 ↗

Номинальная выходная мощность

3480 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

300 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1500 мс, 60 мс/230 В перем. 1500 мс, 60 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Время удержания (тип.)

16 мс/230 В перем. при 75% нагрузки 10 мс/230 В перем. при полной нагрузке ; 16 мс/115 В перем. при 75% нагрузки 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности≥0.95/230 В перем. коэффициент мощности≥0.99/115 В пост. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

КПД (тип.)

95% PDF, стр. 2 ↗Условия измерения: примечания 10 в документе.

Входной ток переменного напряжения (тип.)

20 А/115 В перем. 20 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 30 А/115 В перем. 80 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

2 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:1.25 кВ перем. PDF, стр. 2 ↗

Гарантия производителя · серия PHP-3500

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия PHP-3500

380 × 141.4 × 60 мм Источник ↗

Сертификаты серии · серия PHP-3500

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

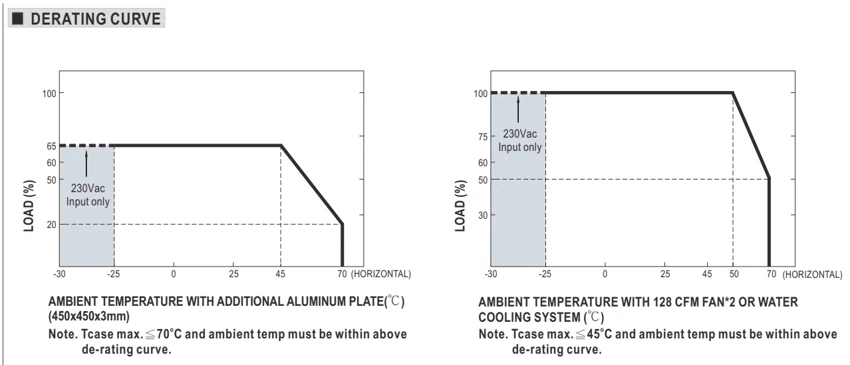

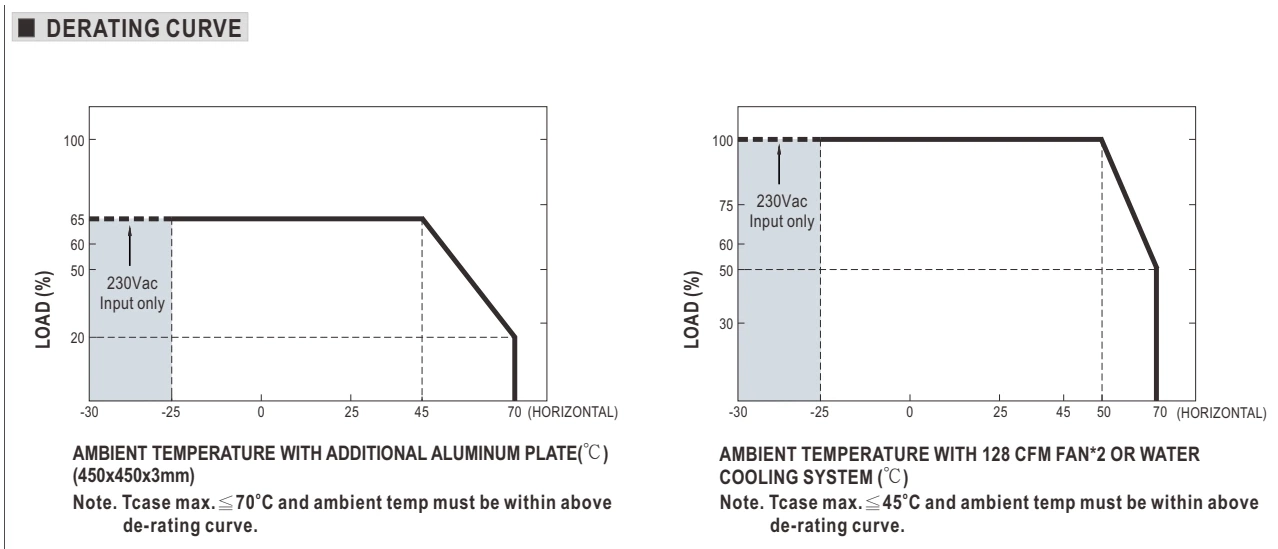

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

MAX.

Максимум

FAN

Вентилятор

VAC

В переменного тока

MM

мм

TCASE

Температура корпуса

INPUT ONLY

Только вход

Оригинал в PDF · стр. 3 ↗

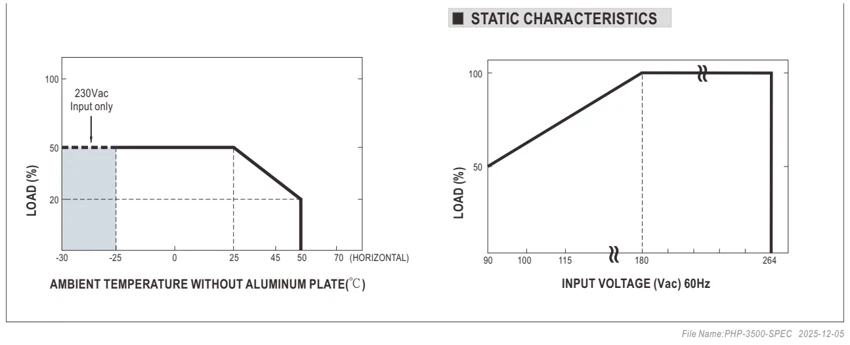

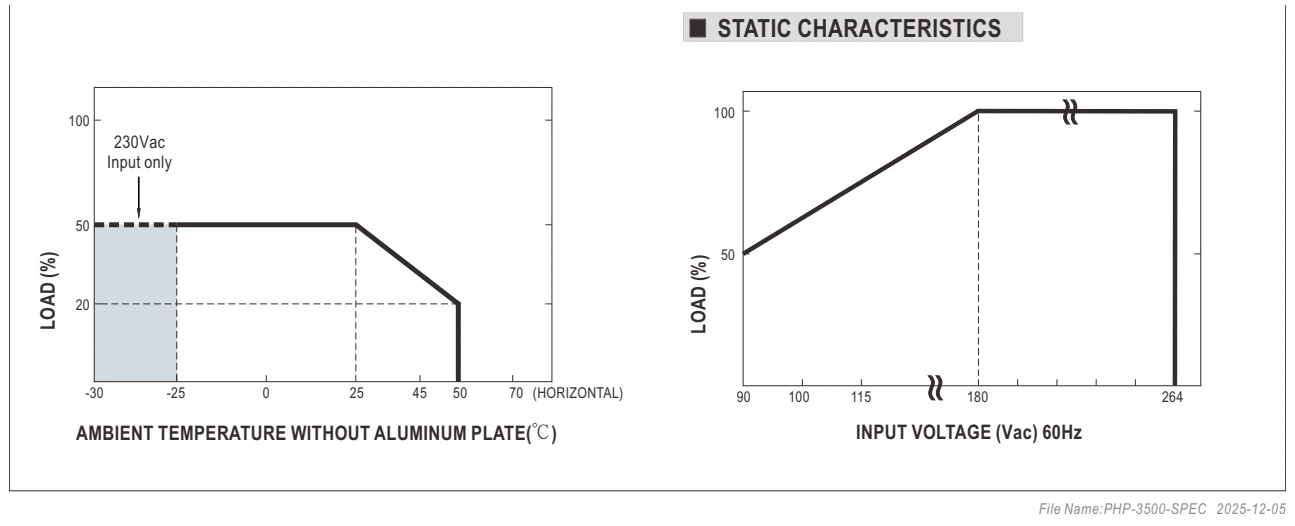

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

INPUT ONLY

Только вход

Оригинал в PDF · стр. 3 ↗

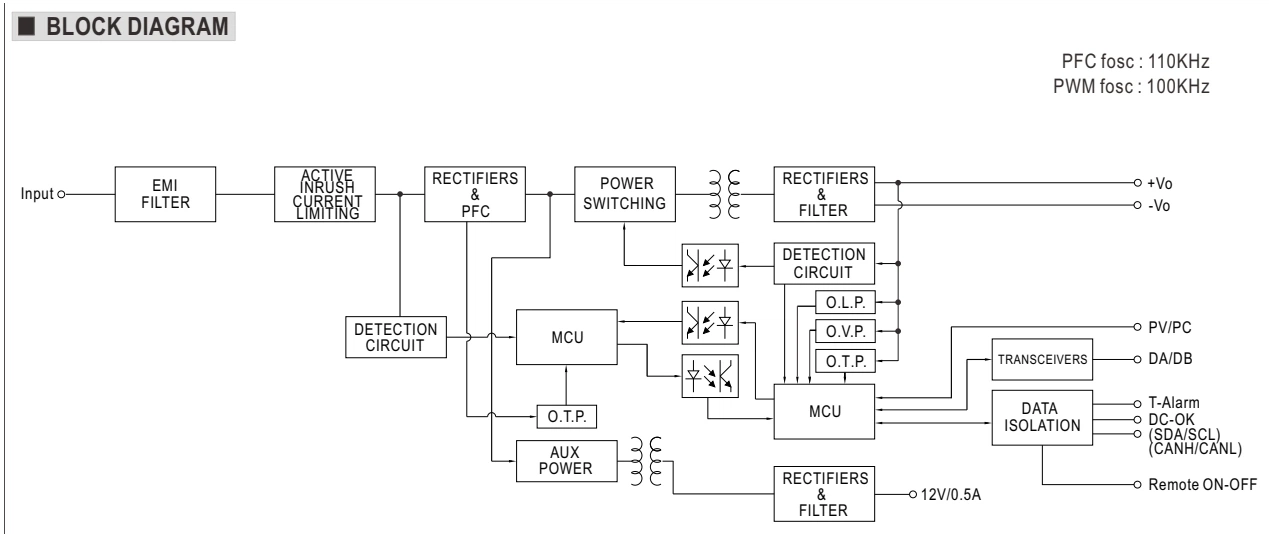

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

POWER

Мощность

PWM

ШИМ

PFC

Коррекция коэффициента мощности

OFF

Выключено

-V

Отрицательный вывод выхода

ON

Включено

TC

Контрольная точка температуры корпуса

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

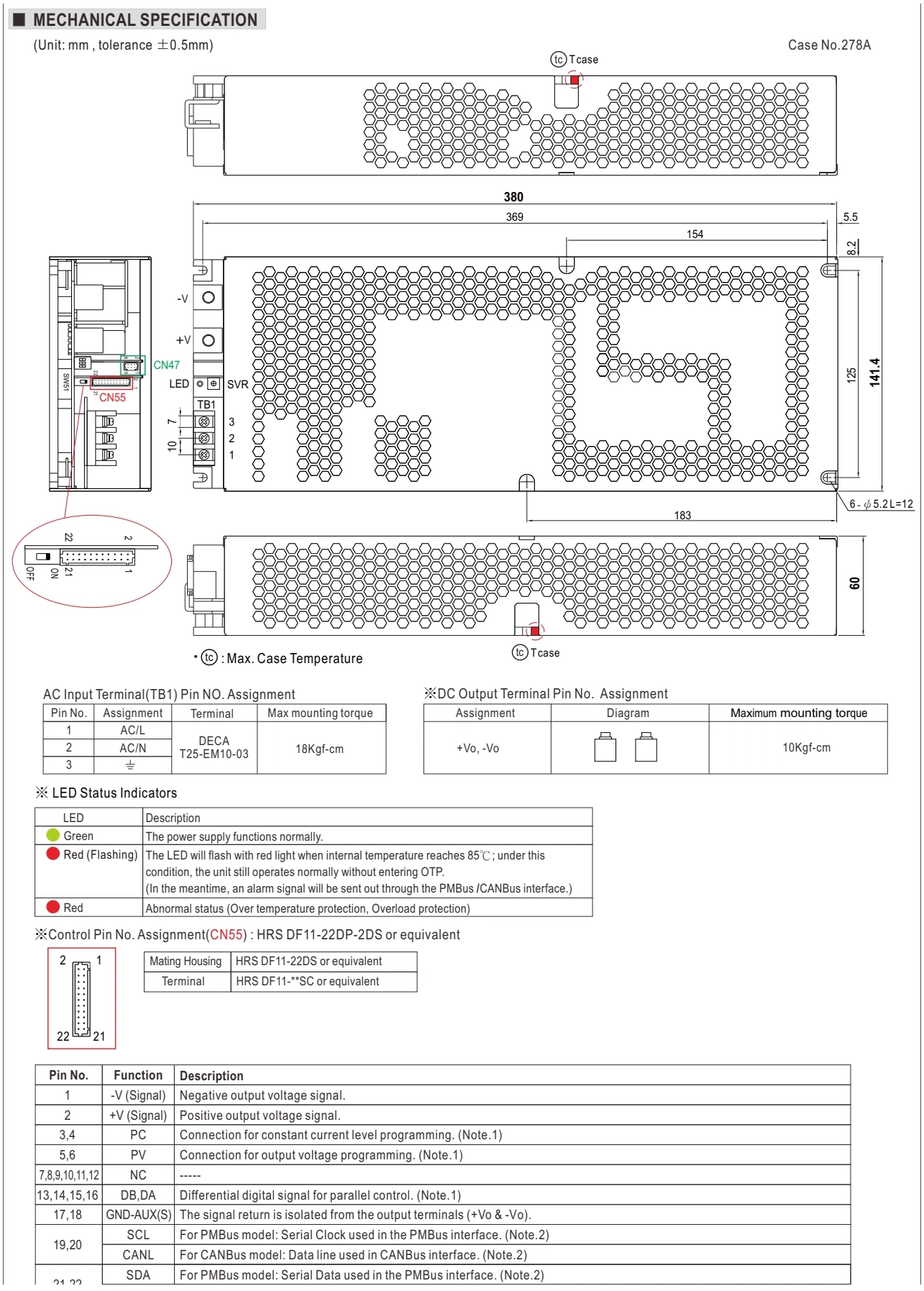

Габаритный чертёж · стр. 7

Увеличить рисунок ↗

Габаритный чертёж · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

OUTPUT VOLTAGE

Выходное напряжение

DESCRIPTION

Описание

ASSIGNMENT

Назначение

PROTECTION

Защита

DC OUTPUT

Выход постоянного тока

MOUNTING

Крепление

CASE NO.

Номер корпуса

TERMINAL

Клемма

AC INPUT

Вход переменного тока

FUNCTION

Назначение

CONTROL

Управление

PIN NO.

Номер контакта

POWER

Мощность

MAX.

Максимум

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

RED

Красный

TCASE

Температура корпуса

TC

Контрольная точка температуры корпуса

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 7 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

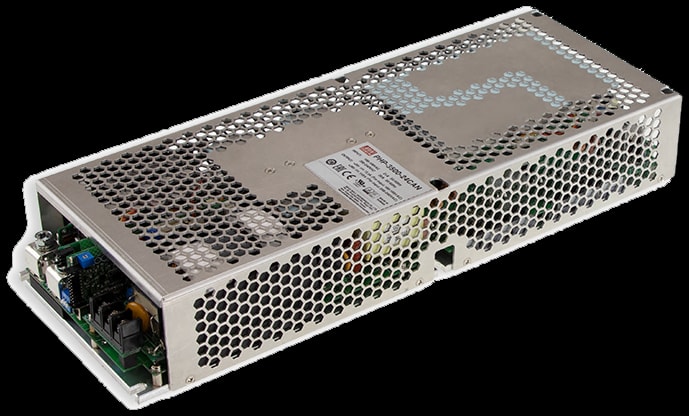

MEAN WELL PHP-3500-24 — блоки питания в корпусе. Параметры: выходное напряжение 24 В, выходной ток 145 А, мощность 3480 Вт. Серия PHP-3500. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
