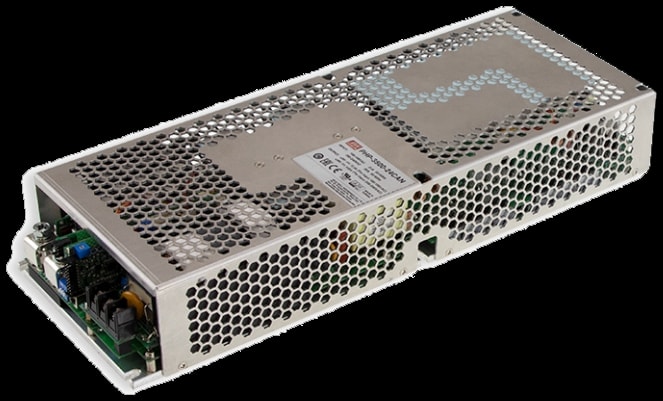

PHP-3500-115

Характеристики

Производитель

MEAN WELL

Модель

PHP-3500-115

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

2898 Вт

Выходное напряжение

115 В

Выходной ток

25.2 А

Выход 1

115 В · 25,2 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 4,07 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +115V 25.2A

Размеры (Д × Ш × В)

380 × 141.4 × 60 мм

GTIN

4711287421018

Страна производства

Китай

Данные производителя

Номинальный выходной ток (макс.)

26.3 А PDF, стр. 2 ↗

Номинальная выходная мощность (макс.)

3500 Вт PDF, стр. 2 ↗Условия измерения: примечания 12 в документе.

Пульсации и шум (макс.)

1.15В пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

110~160 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

2000 мс, 60 мс/230 В перем. при полной нагрузке 2500 мс, 60 мс/115 В перем. при 60% нагрузки PDF, стр. 2 ↗

Время удержания (тип.)

16 мс/230 В перем. при 75% нагрузки 10 мс/230 В перем. при полной нагрузке 10 мс/115 В перем. при 60% нагрузки PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности≥0.95/230 В перем. при полной нагрузке коэффициент мощности≥0.95/115 В перем. при 60% нагрузки PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

20 А/230 В перем. 21 А/115 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 80 А/230 В перем. 40 А/115 В перем. PDF, стр. 2 ↗

Ток утечки

2 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:6 кВ пост. вход–земля:4 кВ пост. выход–земля:4 кВ пост. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля,выход–земля:100 МОм/500 В пост./25 °C/ 70%отн. вл. PDF, стр. 2 ↗

Габариты

380*141.4*60 мм (Д × Ш × В) PDF, стр. 2 ↗

Гарантия производителя · серия PHP-3500-HV

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия PHP-3500-HV

380 × 141.4 × 60 мм Источник ↗

Сертификаты серии · серия PHP-3500-HV

CUL, TUV-62368-1, CE, EAC, CB, UKCA Источник ↗

Графики и чертежи производителя

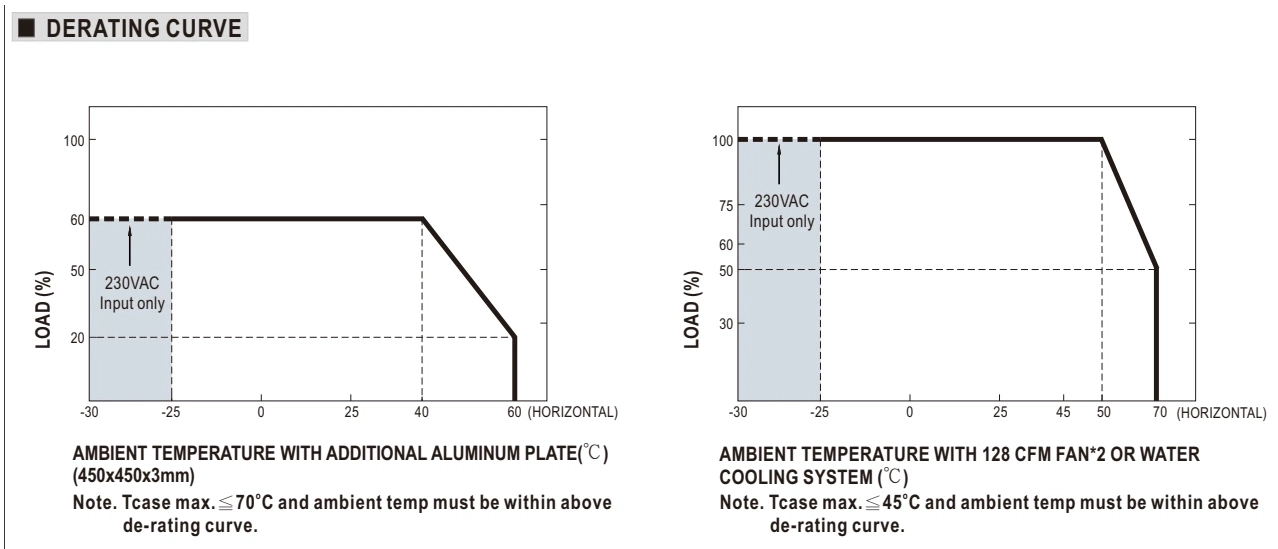

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

MAX.

Максимум

FAN

Вентилятор

VAC

В переменного тока

MM

мм

TCASE

Температура корпуса

INPUT ONLY

Только вход

Оригинал в PDF · стр. 3 ↗

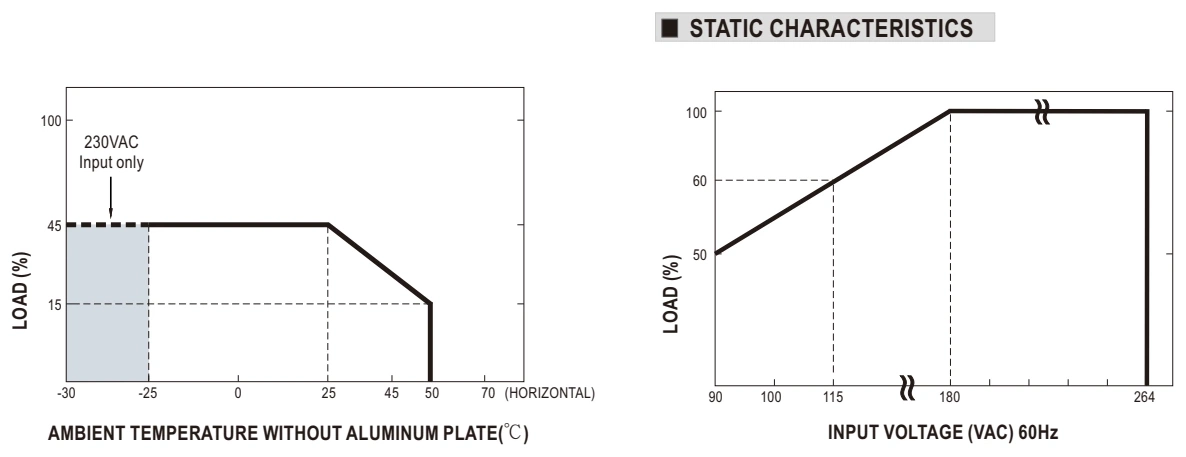

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

INPUT ONLY

Только вход

Оригинал в PDF · стр. 3 ↗

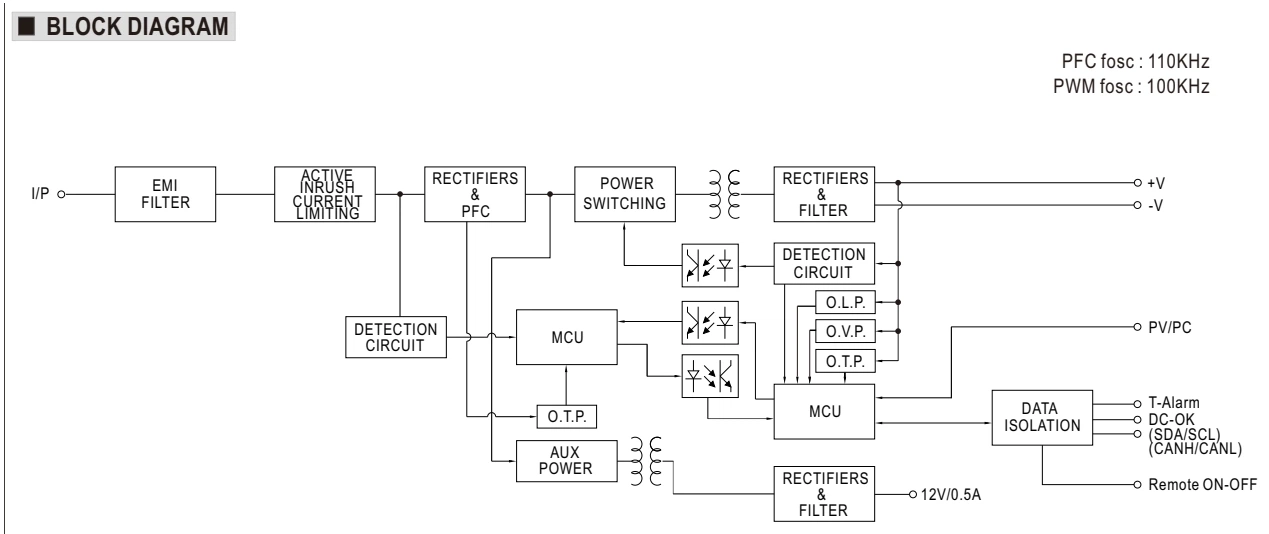

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

POWER

Мощность

PWM

ШИМ

PFC

Коррекция коэффициента мощности

I/P

Вход

OFF

Выключено

-V

Отрицательный вывод выхода

ON

Включено

TC

Контрольная точка температуры корпуса

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

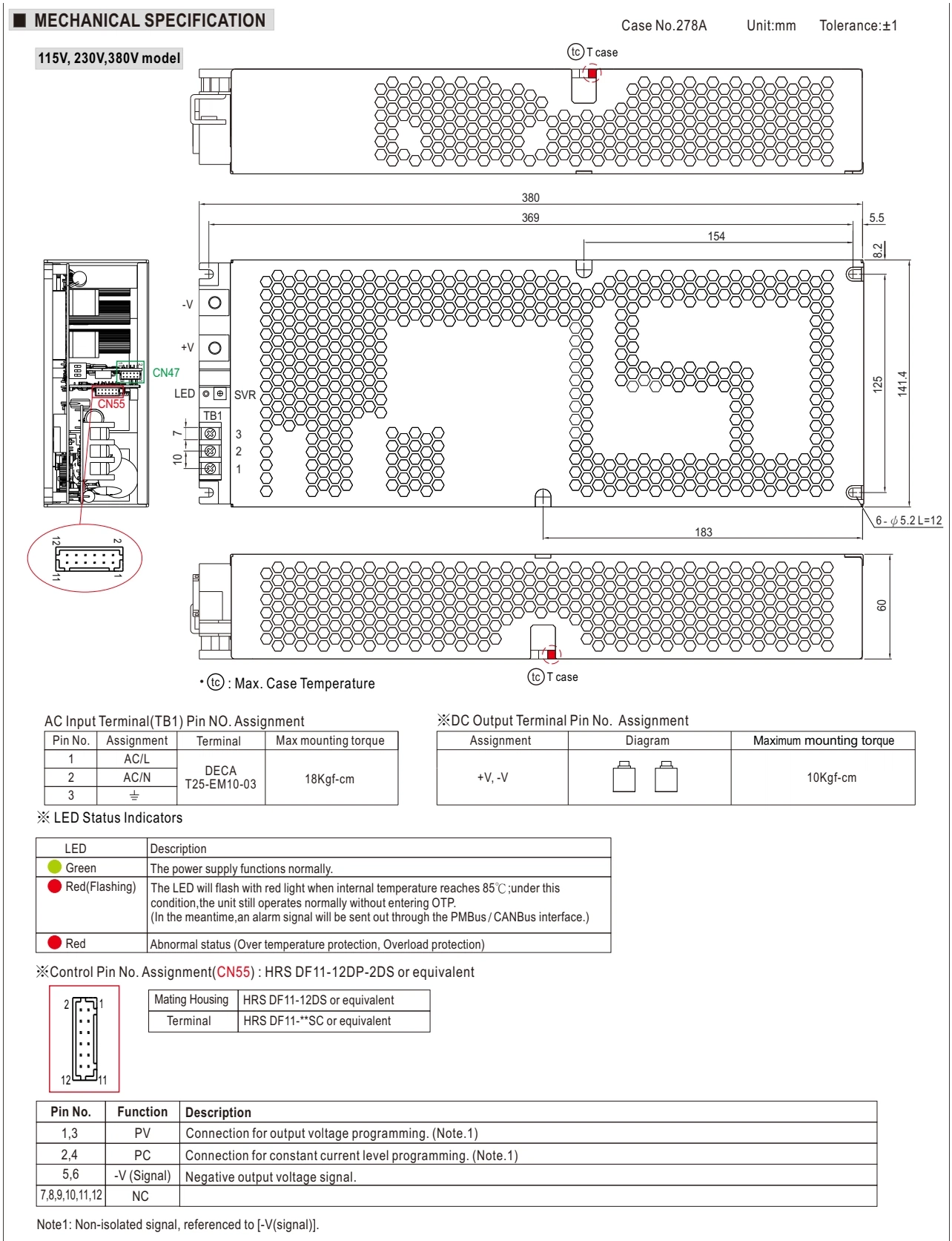

Габаритный чертёж · стр. 7

Увеличить рисунок ↗

Габаритный чертёж · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

CONSTANT CURRENT

Стабилизация тока

OUTPUT VOLTAGE

Выходное напряжение

DESCRIPTION

Описание

ASSIGNMENT

Назначение

PROTECTION

Защита

DC OUTPUT

Выход постоянного тока

MOUNTING

Крепление

CASE NO.

Номер корпуса

TERMINAL

Клемма

AC INPUT

Вход переменного тока

FUNCTION

Назначение

CONTROL

Управление

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

POWER

Мощность

UNIT

Единицы измерения

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

RED

Красный

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

TOLERANCE

Допуск

Оригинал в PDF · стр. 7 ↗

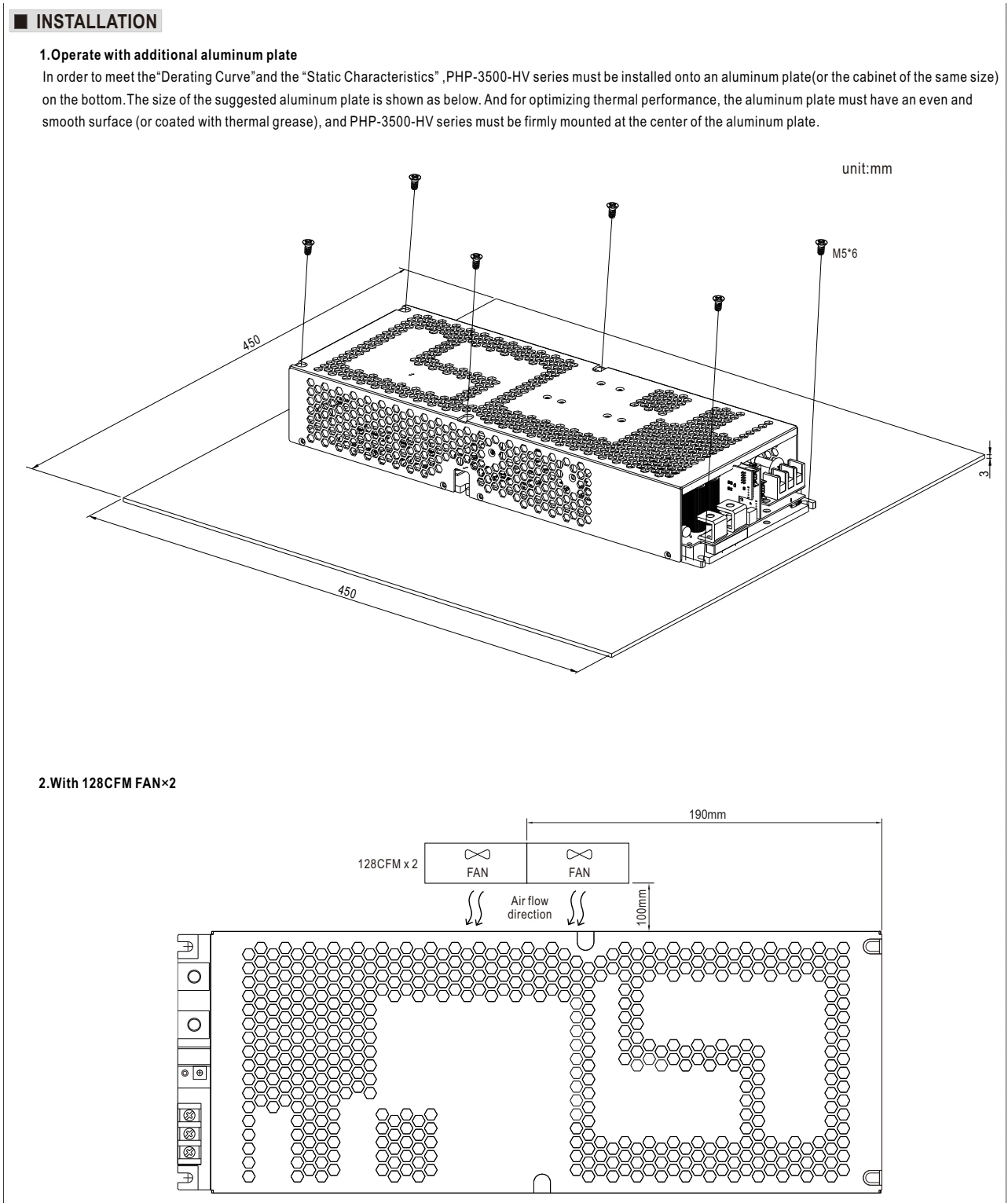

Установка · стр. 9

Увеличить рисунок ↗

Установка · стр. 9100%Открыть изображение ↗Закрыть ×

Обозначения

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

FAN

Вентилятор

ON

Включено

MM

мм

AIR FLOW

Поток воздуха

DIRECTION

Направление

Оригинал в PDF · стр. 9 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL PHP-3500-115 — блоки питания в корпусе. Параметры: выходное напряжение 115 В, выходной ток 25.2 А, мощность 2898 Вт. Серия PHP-3500-HV. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
