MEAN WELL ODLV-45-12 — фото серии ODLV-45
Изображение серии ODLV-45. Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения

ODLV-45-12

MEAN WELL ODLV-45-12 — led-драйверы и питание освещения. Параметры: выходное напряжение 12 В, выходной ток 3 А, мощность 36 Вт. Характеристики, документация и запрос поставки в Казахстане.

Мощность36 Вт
Напряжение12 В
Ток3 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
ODLV-45-12
Тип
LED-драйверы и питание освещения
Выходная мощность (U × I)
36 Вт
Выходное напряжение
12 В
Выходной ток
3 А
Выход 1
12 В · 3 А
Стандарты безопасности (по каталогу)
CUL,CCC,CB,CE,ENEC05,EAC,UKCA
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 0,417 кг
ECCN по каталогу
EAR99
Входное напряжение
90~295
Обозначение параметров в каталоге
O/P 12V3.0A
Размеры (Д × Ш × В)
111 × 77 × 28.5 мм
GTIN
4711287456294
Страна производства
Китай

Данные производителя

Графики и чертежи производителя

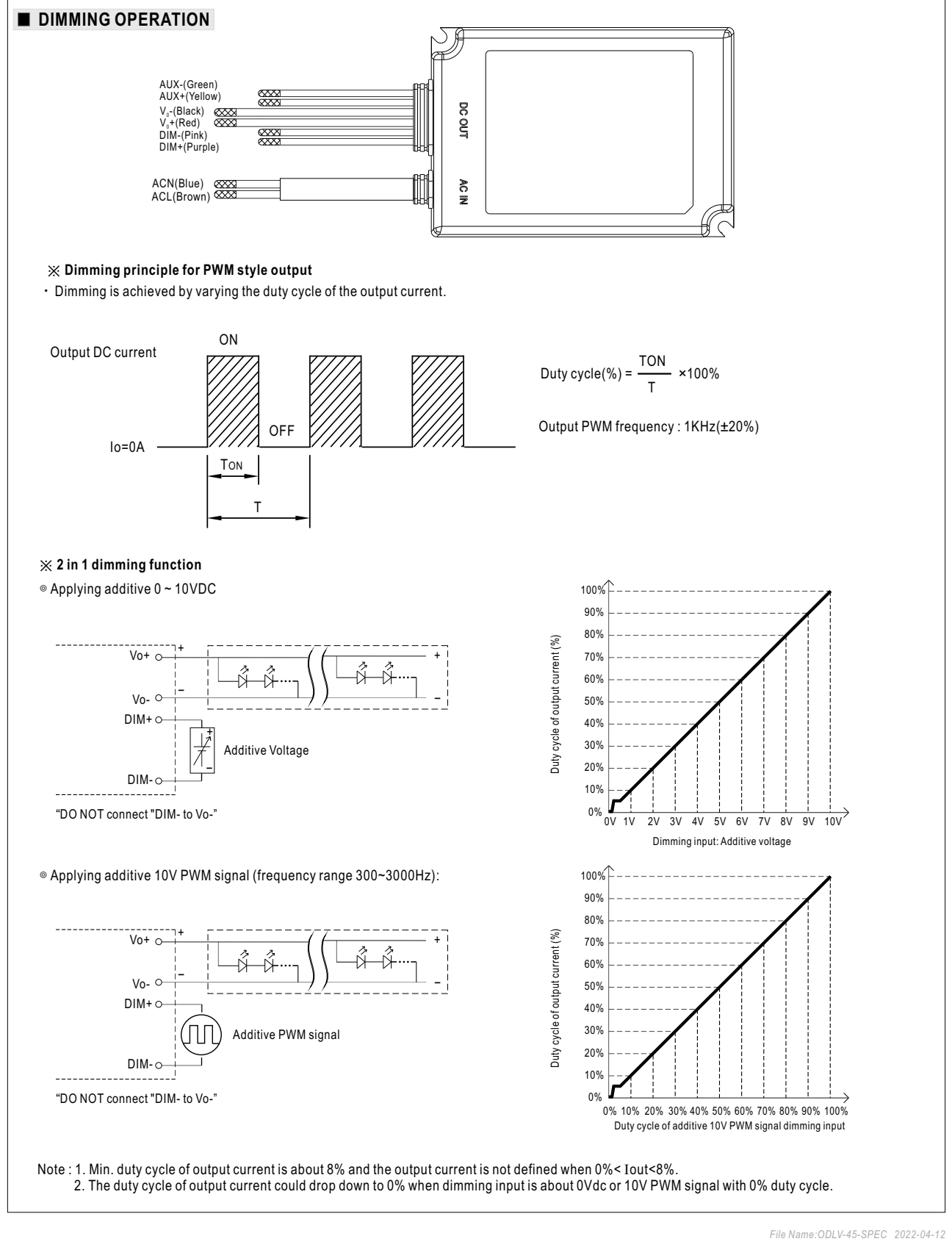

Диммирование · стр. 3

Диммирование · стр. 3Увеличить рисунок ↗
Обозначения
OUTPUT CURRENT
Выходной ток
DUTY CYCLE
Коэффициент заполнения
FREQUENCY
Частота
FUNCTION
Назначение
DIMMING
Диммирование
MIN.
Минимум
OFF
Выключено
VDC
В постоянного тока
ON
Включено
HZ
Гц
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
BROWN
Коричневый
BLUE
Синий
RED
Красный
BLACK
Чёрный
DIMMING INPUT
Вход управления яркостью
ADDITIVE VOLTAGE
Внешнее управляющее напряжение
ADDITIVE PWM SIGNAL
Внешний ШИМ-сигнал
DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
Диммирование · стр. 3Открыть изображение ↗

Обозначения

OUTPUT CURRENT
Выходной ток
DUTY CYCLE
Коэффициент заполнения
FREQUENCY
Частота
FUNCTION
Назначение
DIMMING
Диммирование
MIN.
Минимум
OFF
Выключено
VDC
В постоянного тока
ON
Включено
HZ
Гц
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
BROWN
Коричневый
BLUE
Синий
RED
Красный
BLACK
Чёрный
DIMMING INPUT
Вход управления яркостью
ADDITIVE VOLTAGE
Внешнее управляющее напряжение
ADDITIVE PWM SIGNAL
Внешний ШИМ-сигнал
DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
Оригинал в PDF · стр. 3 ↗

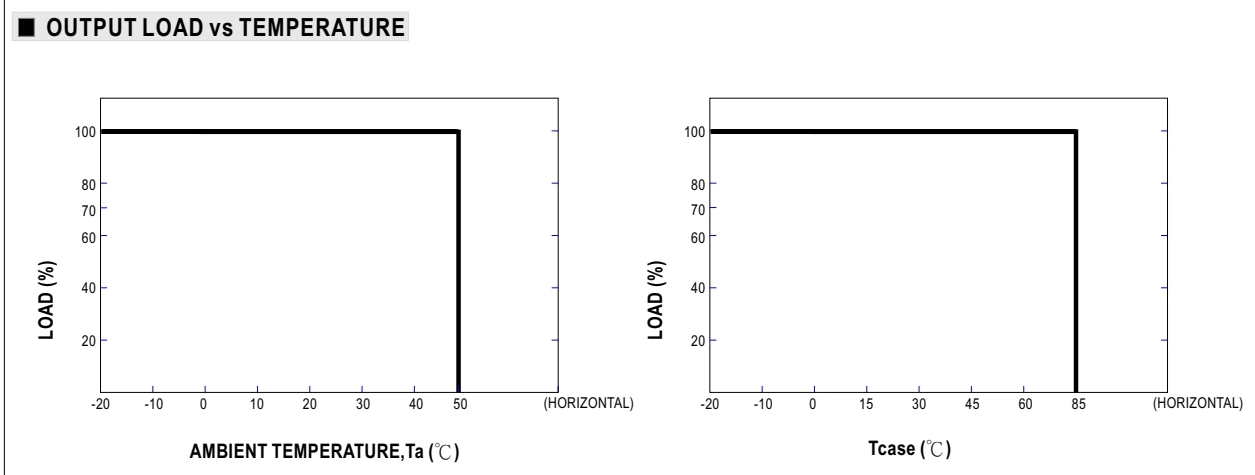

Выходная нагрузка и температура · стр. 4

Выходная нагрузка и температура · стр. 4Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Выходная нагрузка и температура · стр. 4Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 4 ↗

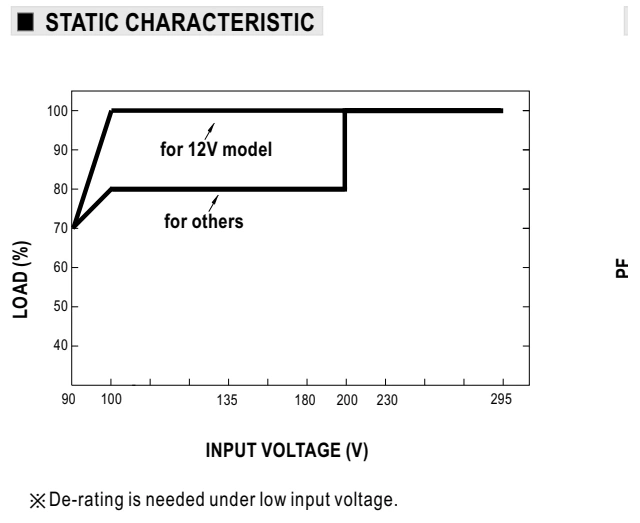

Нагрузка и входное напряжение · стр. 4

Нагрузка и входное напряжение · стр. 4Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
PF
Коэффициент мощности
Нагрузка и входное напряжение · стр. 4Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
PF
Коэффициент мощности
Оригинал в PDF · стр. 4 ↗

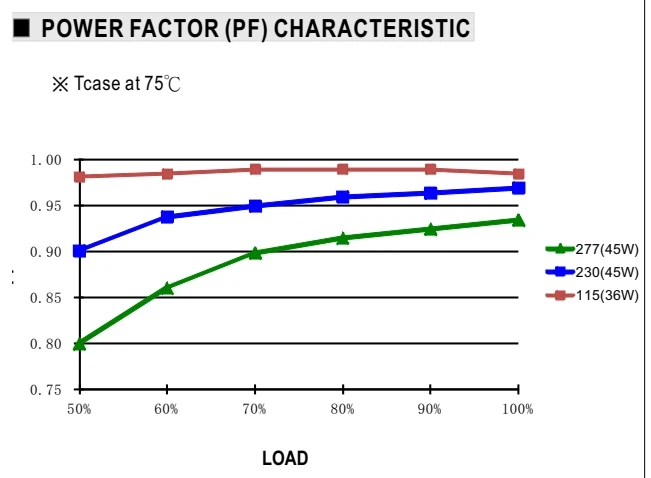

Коэффициент мощности · стр. 4

Коэффициент мощности · стр. 4Увеличить рисунок ↗
Обозначения
POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
TCASE
Температура корпуса
PF
Коэффициент мощности
Коэффициент мощности · стр. 4Открыть изображение ↗

Обозначения

POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
TCASE
Температура корпуса
PF
Коэффициент мощности
Оригинал в PDF · стр. 4 ↗

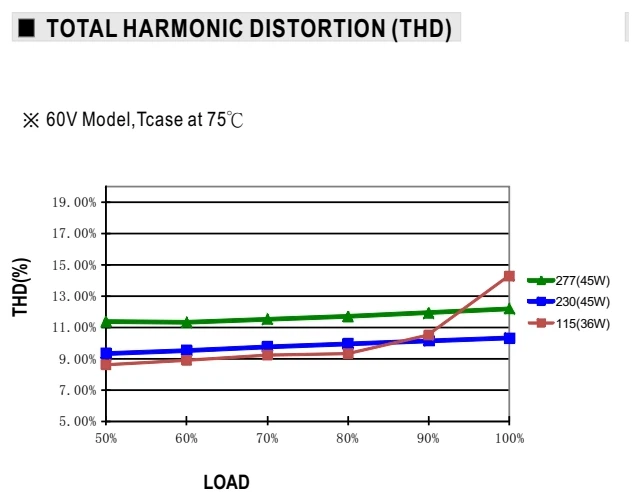

Гармонические искажения · стр. 4

Гармонические искажения · стр. 4Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
THD
Коэффициент гармонических искажений
TCASE
Температура корпуса
Гармонические искажения · стр. 4Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
THD
Коэффициент гармонических искажений
TCASE
Температура корпуса
Оригинал в PDF · стр. 4 ↗

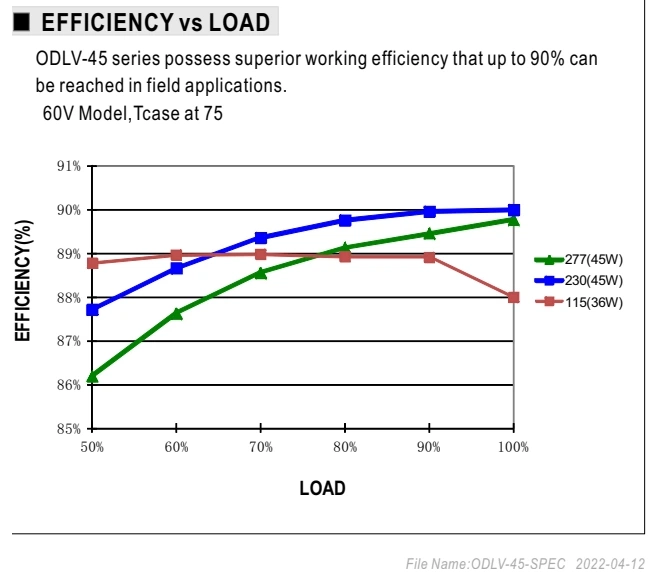

КПД и нагрузка · стр. 4

КПД и нагрузка · стр. 4Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
КПД и нагрузка · стр. 4Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 4 ↗

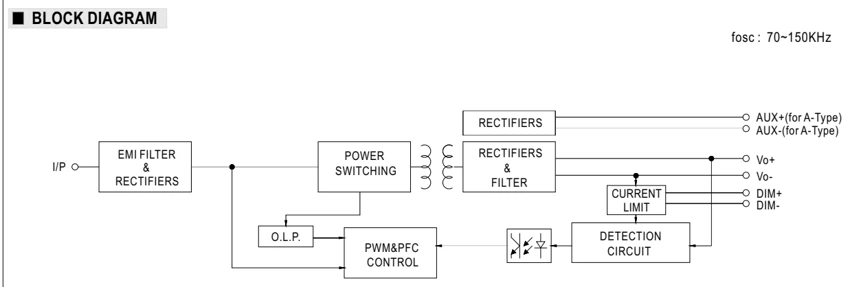

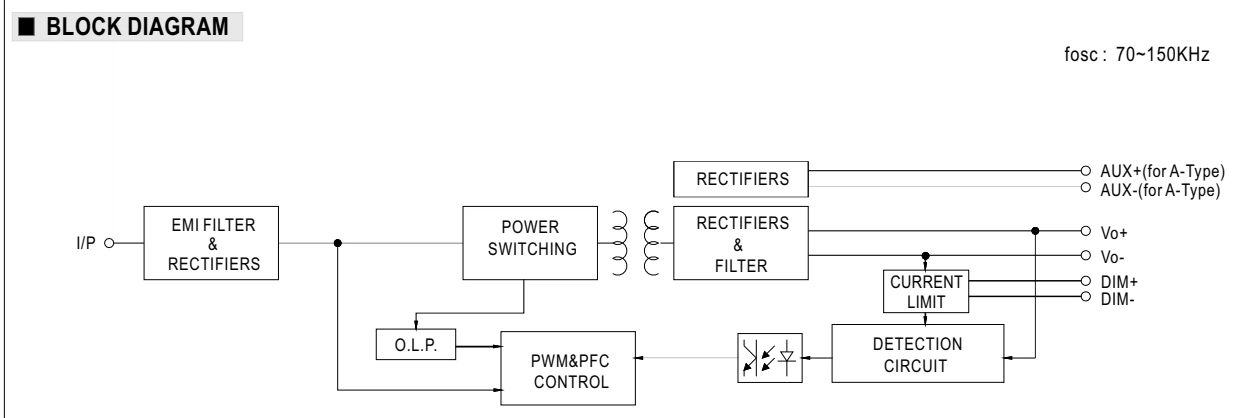

Функциональная схема · стр. 5

Функциональная схема · стр. 5Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
EMI FILTER
Фильтр электромагнитных помех
CONTROL
Управление
O.L.P.
Защита от перегрузки
PWM
ШИМ
PFC
Коррекция коэффициента мощности
I/P
Вход
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
FOSC
Частота преобразования
PFC CIRCUIT
Цепь коррекции коэффициента мощности
Функциональная схема · стр. 5Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
EMI FILTER
Фильтр электромагнитных помех
CONTROL
Управление
O.L.P.
Защита от перегрузки
PWM
ШИМ
PFC
Коррекция коэффициента мощности
I/P
Вход
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
FOSC
Частота преобразования
PFC CIRCUIT
Цепь коррекции коэффициента мощности
Оригинал в PDF · стр. 5 ↗

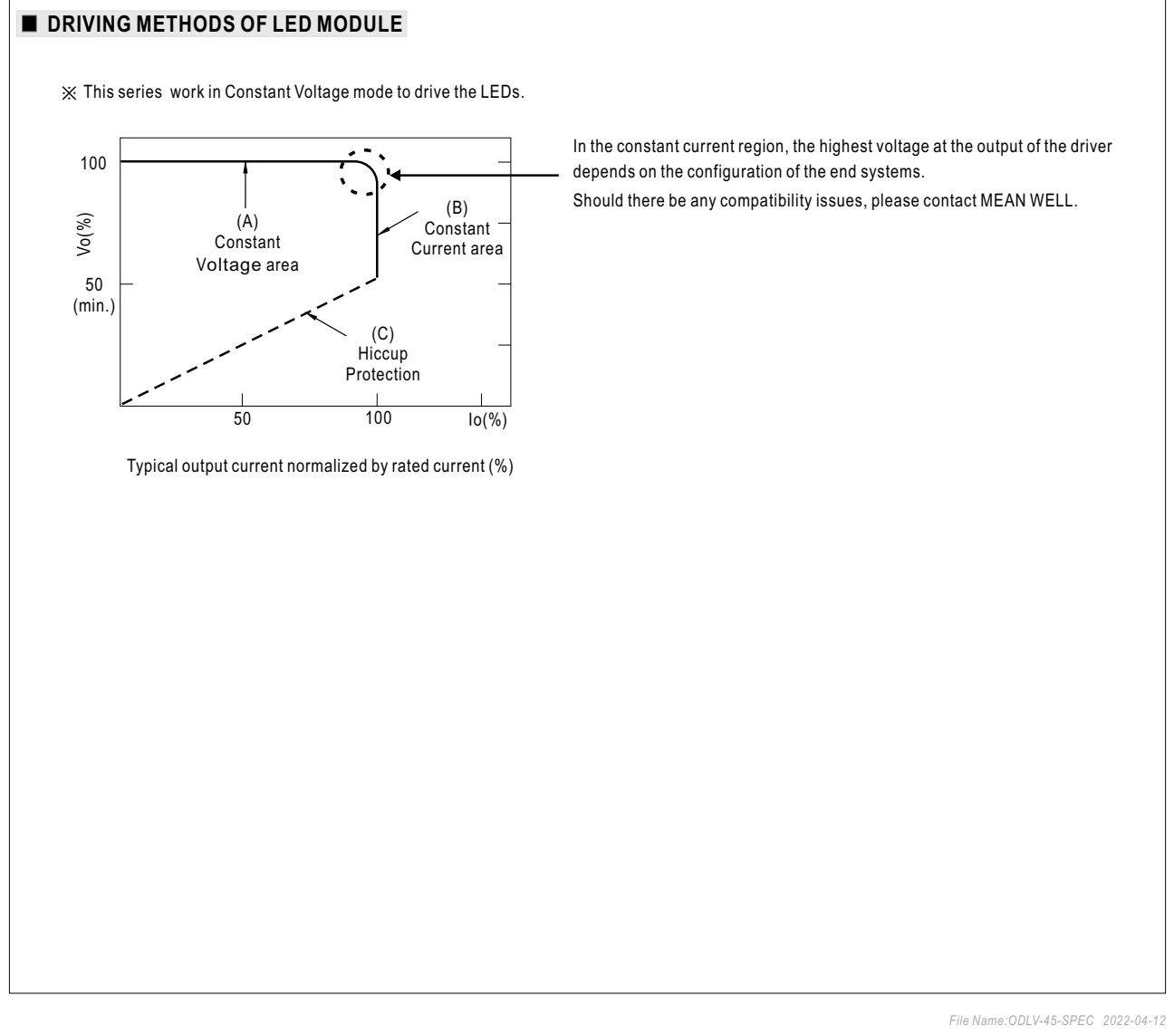

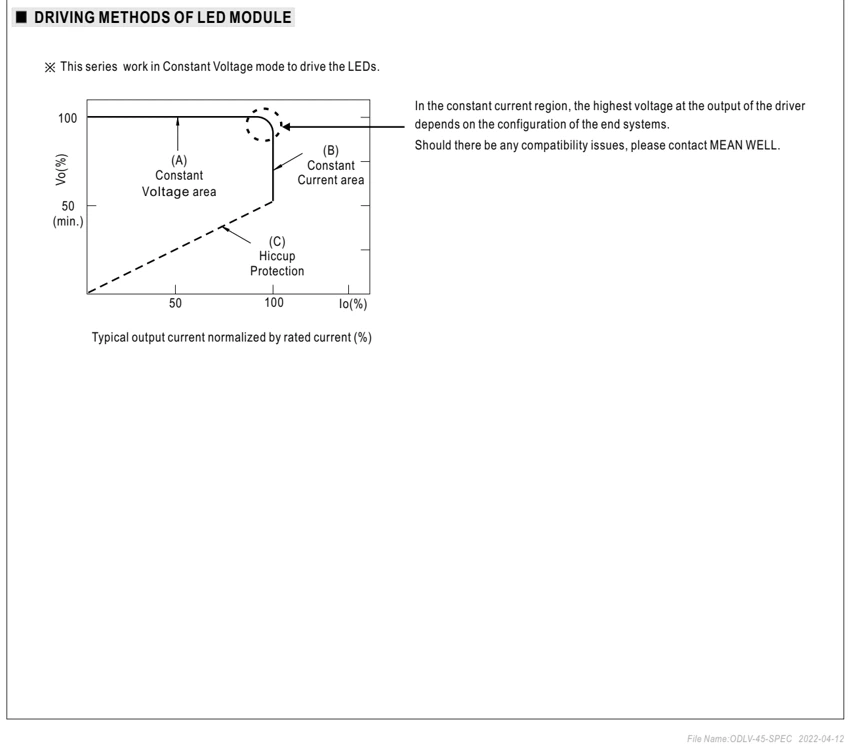

Режимы питания светодиодного модуля · стр. 5

Режимы питания светодиодного модуля · стр. 5Увеличить рисунок ↗
Обозначения
CONSTANT CURRENT
Стабилизация тока
CONSTANT VOLTAGE
Стабилизация напряжения
OUTPUT CURRENT
Выходной ток
PROTECTION
Защита
HICCUP
Циклическое отключение и повторный запуск
MIN.
Минимум
ON
Включено
CONSTANT VOLTAGE MODE
Режим стабилизации напряжения
CURRENT AREA
Область стабилизации тока
TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
Типовой выходной ток в процентах от номинального тока
SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
При возникновении проблем совместимости обратитесь в MEAN WELL.
Режимы питания светодиодного модуля · стр. 5Открыть изображение ↗

Обозначения

CONSTANT CURRENT
Стабилизация тока
CONSTANT VOLTAGE
Стабилизация напряжения
OUTPUT CURRENT
Выходной ток
PROTECTION
Защита
HICCUP
Циклическое отключение и повторный запуск
MIN.
Минимум
ON
Включено
CONSTANT VOLTAGE MODE
Режим стабилизации напряжения
CURRENT AREA
Область стабилизации тока
TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
Типовой выходной ток в процентах от номинального тока
SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
При возникновении проблем совместимости обратитесь в MEAN WELL.
Оригинал в PDF · стр. 5 ↗

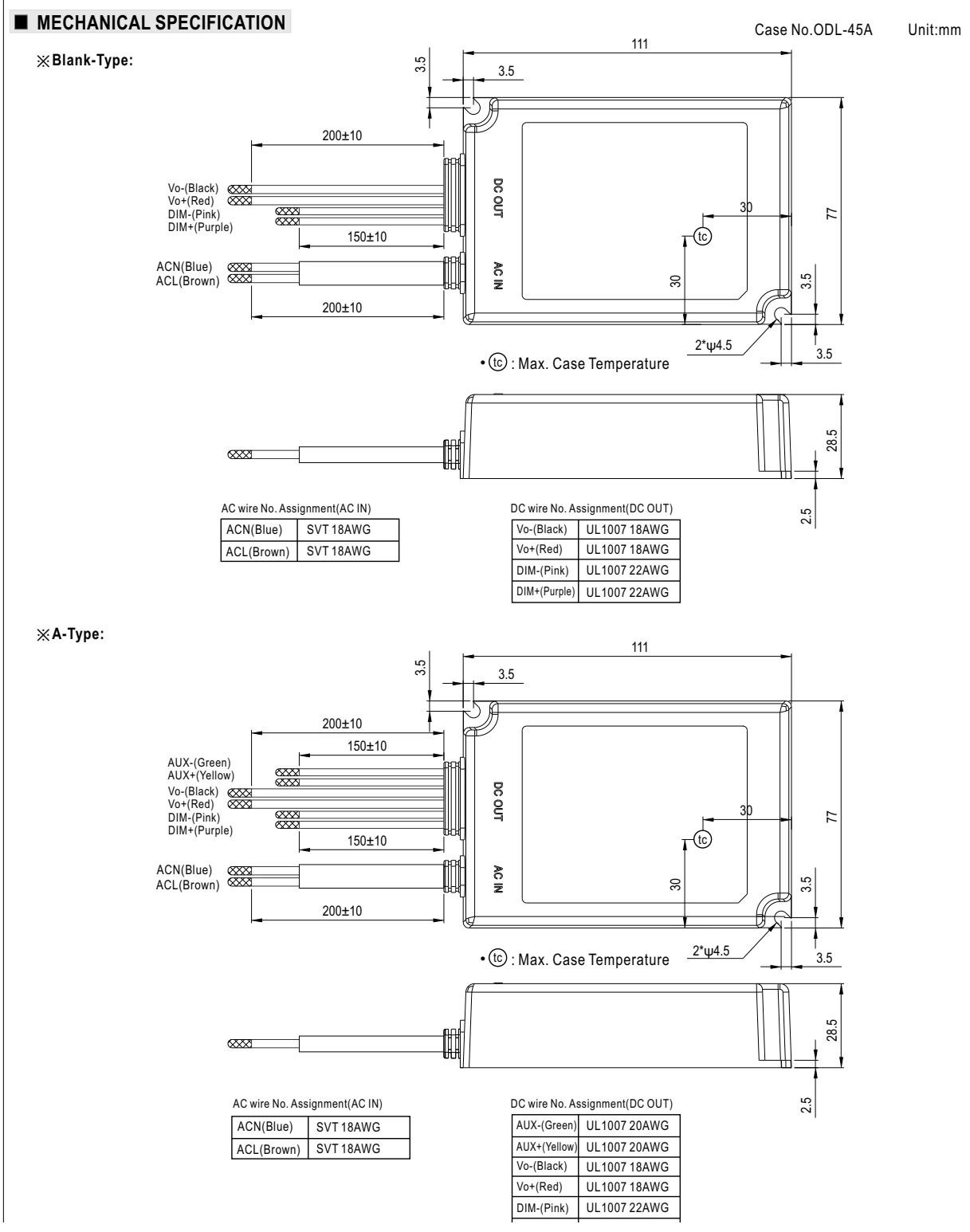

Габаритный чертёж · стр. 6

Габаритный чертёж · стр. 6Увеличить рисунок ↗
Обозначения
CASE TEMPERATURE
Температура корпуса
ASSIGNMENT
Назначение
UNIT:MM
Размеры в миллиметрах
UNIT
Единицы измерения
WIRE
Провод
MAX.
Максимум
MM
мм
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
BROWN
Коричневый
BLUE
Синий
RED
Красный
BLACK
Чёрный
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
Габаритный чертёж · стр. 6Открыть изображение ↗

Обозначения

CASE TEMPERATURE
Температура корпуса
ASSIGNMENT
Назначение
UNIT:MM
Размеры в миллиметрах
UNIT
Единицы измерения
WIRE
Провод
MAX.
Максимум
MM
мм
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
BROWN
Коричневый
BLUE
Синий
RED
Красный
BLACK
Чёрный
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
Оригинал в PDF · стр. 6 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL ODLV-45-12 — led-драйверы и питание освещения. Параметры: выходное напряжение 12 В, выходной ток 3 А, мощность 36 Вт. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.

Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства ODLV-45-12 уточнит менеджер при обращении.
