NSP-75-12

Характеристики

Производитель

MEAN WELL

Модель

NSP-75-12

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

75.6 Вт

Выходное напряжение

12 В

Выходной ток

6.3 А

Выход 1

12 В · 6,3 А

Стандарты безопасности (по каталогу)

CUL,CUL-Listed,CCC,CB,CE,BSMI,BIS,KC,EAC,RCM,Derka-橫式,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,271 кг

ECCN по каталогу

EAR99

Входное напряжение

85~305

Обозначение параметров в каталоге

O/P +12V6.3A

Размеры (Д × Ш × В)

99 × 97 × 30 мм

Страна производства

Китай

Гарантия производителя

60 мес.

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Номинальный выходной ток

6.3 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 6.3 А PDF, стр. 2 ↗

Номинальная выходная мощность

75.6 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

10.8 ~ 14 В PDF, стр. 2 ↗

Допуск выходного напряжения

±2.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1500 мс, 80 мс/115 В перем. 1000 мс, 80 мс/230 В перем. 1000 мс, 80 мс/277 В перем. PDF, стр. 2 ↗

Время удержания (тип.)

16 мс при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

85 ~ 305 В перем. 120 ~ 431 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Потребление без нагрузки (тип.)

0.3 Вт/115 В перем. 0.5 Вт/230 В перем. 0.5 Вт/277 В перем. 2 Вт/115 В перем. 2 Вт/230 В перем. 2 Вт/277 В перем. PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности>0.98/115 В перем., коэффициент мощности>0.93/230 В перем., коэффициент мощности>0.9/277 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

92% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

0.8 А/115 В перем. 0.4 А/230 В перем. 0.35 А/277 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 20 А/115 В перем. 35 А/230 В перем. 45 А/277 В перем. PDF, стр. 2 ↗

Ток утечки

ток утечки на землю <350мкА(действующее значение)@277 В перем., ток прикосновения<100мкА(действующее значение) @ 277 В перем. PDF, стр. 2 ↗

Рабочая температура

-40 ~ +85 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.05%/°C (0 ~ 60 °C) PDF, стр. 2 ↗

Охлаждение · серия NSP-75

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия NSP-75

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия NSP-75

99 × 97 × 30 мм Источник ↗

Графики и чертежи производителя

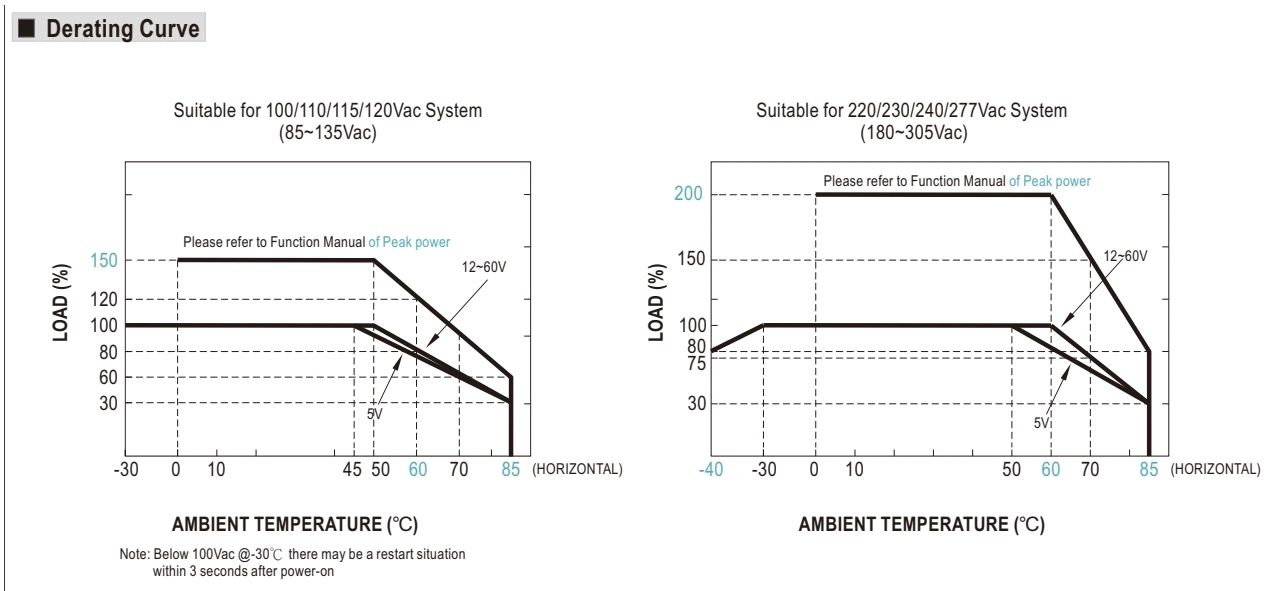

Снижение допустимой нагрузки · стр. 4

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

FUNCTION

Назначение

POWER

Мощность

LOAD

Нагрузка

VAC

В переменного тока

ON

Включено

Оригинал в PDF · стр. 4 ↗

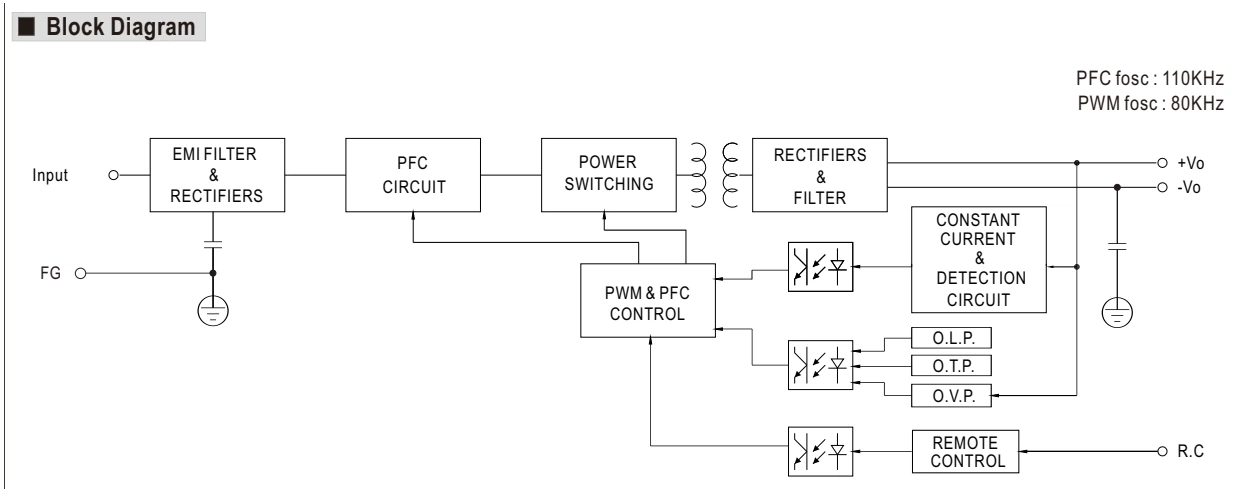

Функциональная схема · стр. 4

Увеличить рисунок ↗

Функциональная схема · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

CONSTANT CURRENT

Стабилизация тока

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PFC

Коррекция коэффициента мощности

FG

Защитное заземление

FOSC

Частота преобразования

PFC CIRCUIT

Цепь коррекции коэффициента мощности

PWM & PFC CIRCUIT

Цепь ШИМ и коррекции коэффициента мощности

Оригинал в PDF · стр. 4 ↗

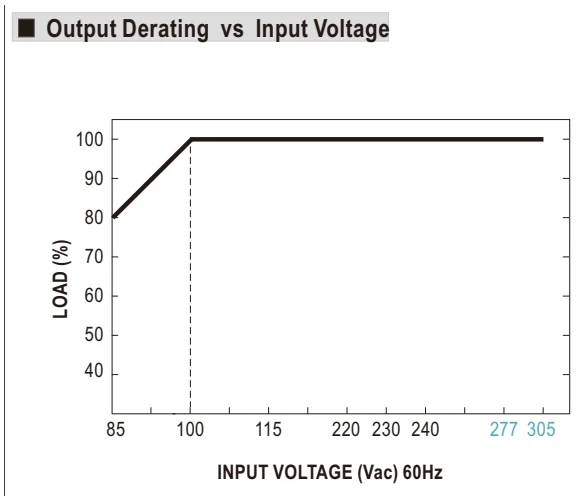

Нагрузка и входное напряжение · стр. 4

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 4 ↗

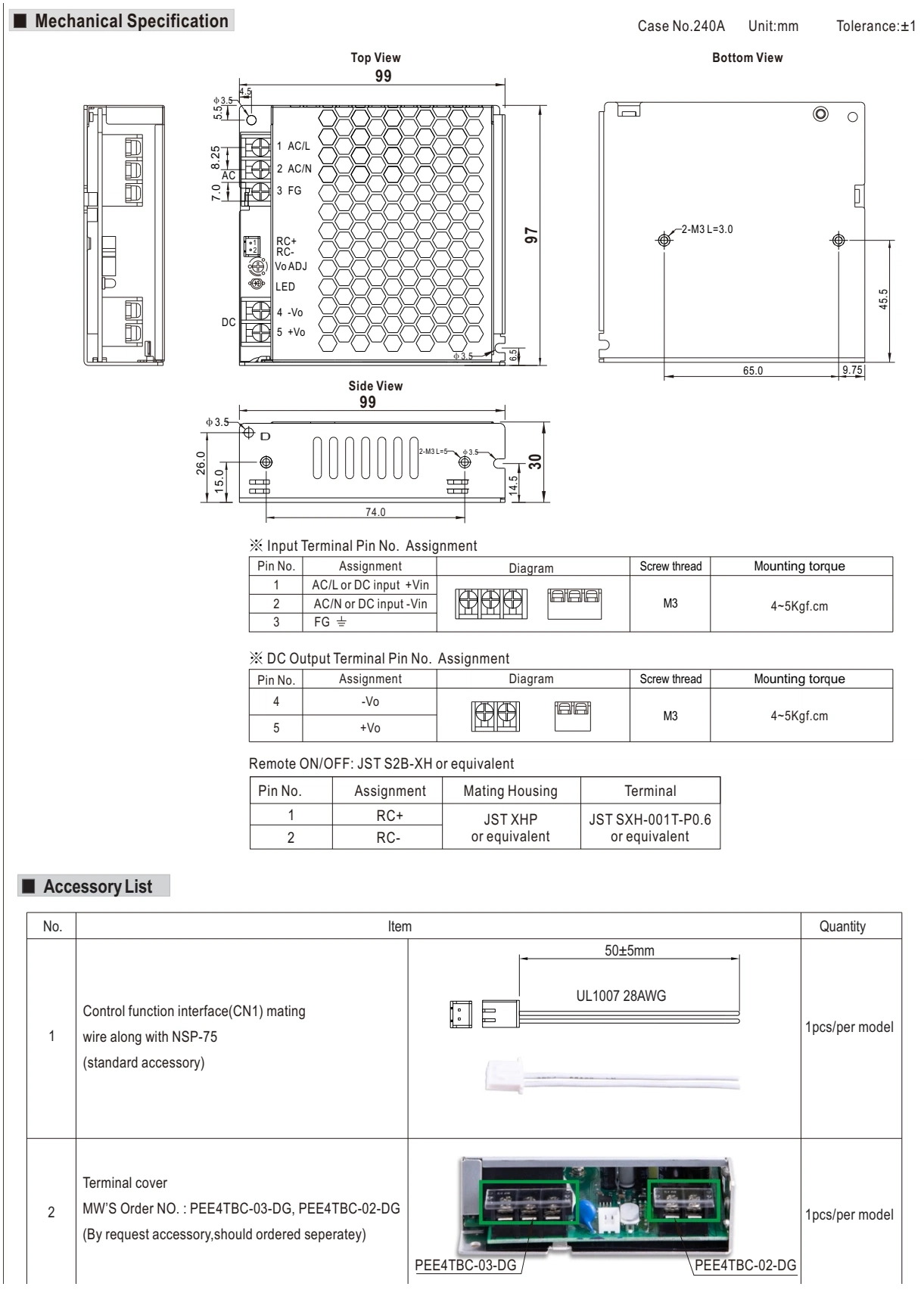

Габаритный чертёж · стр. 6

Увеличить рисунок ↗

Габаритный чертёж · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

BOTTOM VIEW

Вид снизу

ASSIGNMENT

Назначение

SIDE VIEW

Вид сбоку

DC OUTPUT

Выход постоянного тока

MOUNTING

Крепление

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

TERMINAL

Клемма

FUNCTION

Назначение

CONTROL

Управление

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

UNIT

Единицы измерения

WIRE

Провод

OFF

Выключено

FG

Защитное заземление

ON

Включено

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

TOLERANCE

Допуск

Оригинал в PDF · стр. 6 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL NSP-75-12 — блоки питания в корпусе. Параметры: выходное напряжение 12 В, выходной ток 6.3 А, мощность 75.6 Вт. Серия NSP-75. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
