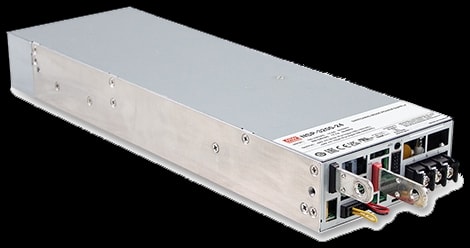

NSP-3200-24

Характеристики

Производитель

MEAN WELL

Модель

NSP-3200-24

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

3192 Вт

Выходное напряжение

24 В

Выходной ток

133 А

Выход 1

24 В · 133 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,BIS,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 2,25 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +24V133A

Размеры (Д × Ш × В)

325.8 × 107 × 41 мм

GTIN

4711287485201

Страна производства

Тайвань

Гарантия производителя

60 мес.

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

133 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 133 А PDF, стр. 2 ↗

Номинальная выходная мощность

3192 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

300 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

23.5 ~ 30 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1500 мс, 60 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

16 мс / 230 В перем. при 70% нагрузки 8 мс / 230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 400 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

0.97/230 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

93.5% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Входной ток переменного напряжения (тип.)

17 А/230 В перем. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Пусковой ток (тип.)

Холодный пуск 55 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<2 мА / 230 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗

Габариты

325.8*107*41 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия NSP-3200

Вентилятор Источник ↗

Гарантия производителя · серия NSP-3200

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия NSP-3200

325.8 × 107 × 41 мм Источник ↗

Сертификаты серии · серия NSP-3200

CUL, TUV-62368-1, CB, CE, EAC, UKCA, BIS Источник ↗

Графики и чертежи производителя

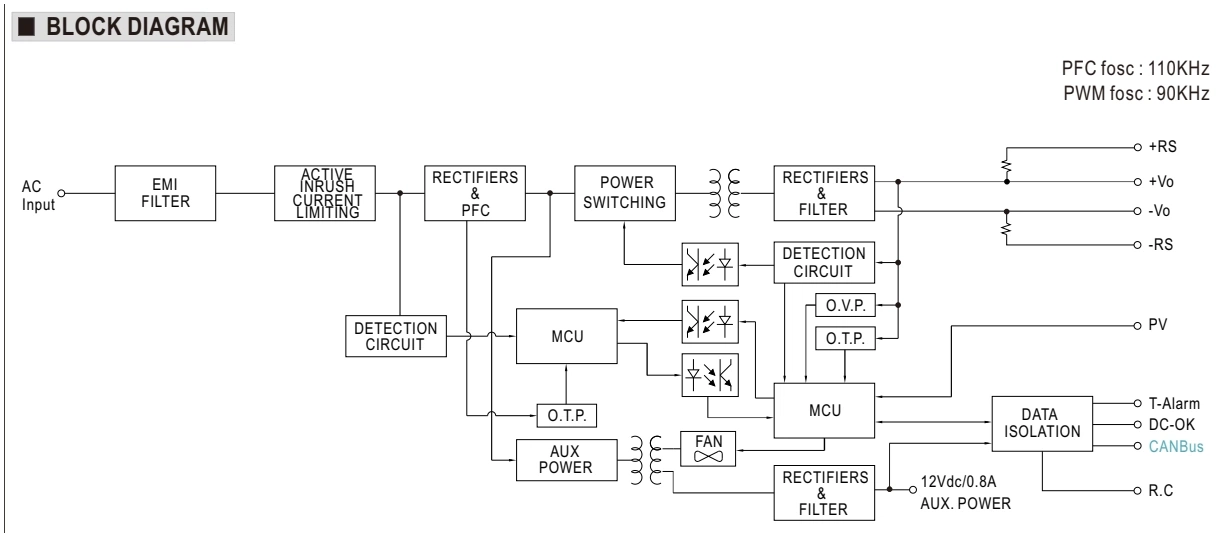

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

POWER

Мощность

PWM

ШИМ

PFC

Коррекция коэффициента мощности

FAN

Вентилятор

VDC

В постоянного тока

TC

Контрольная точка температуры корпуса

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

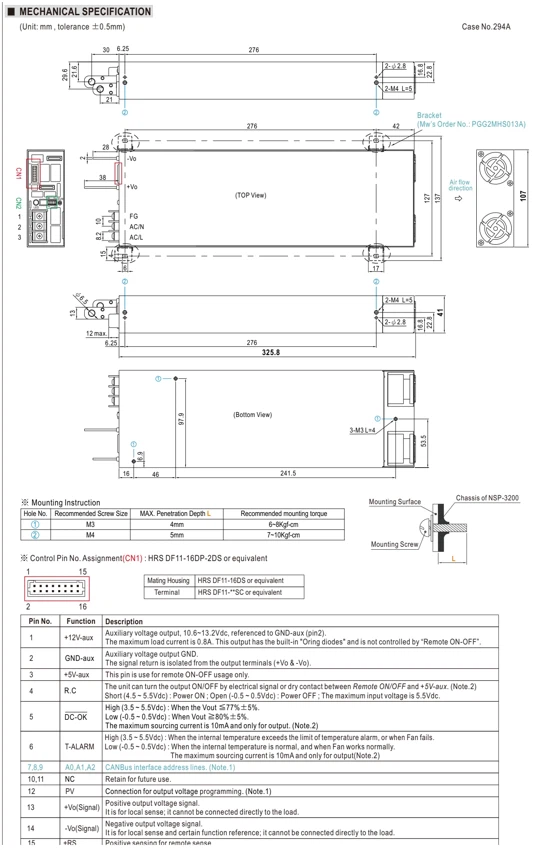

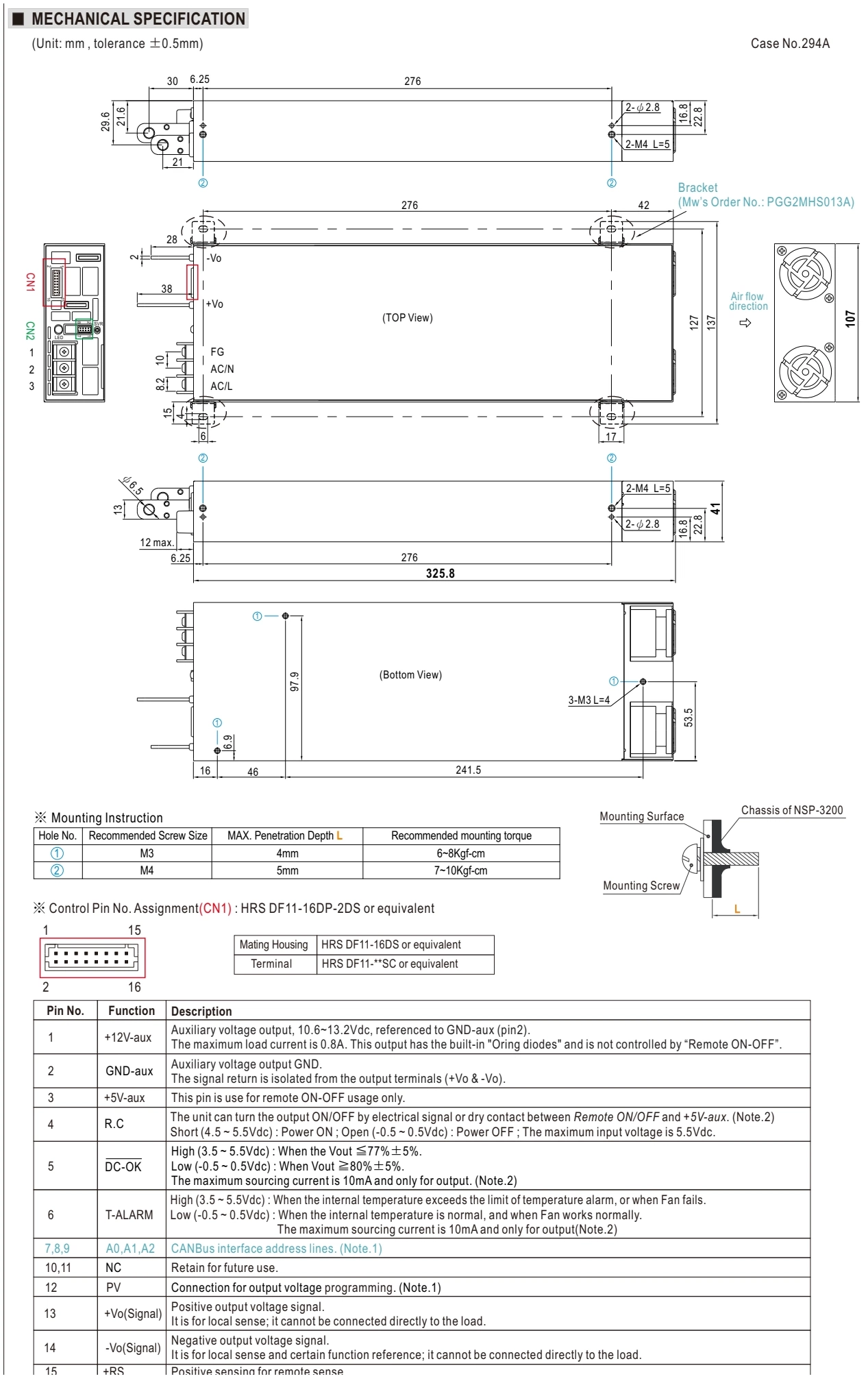

Габаритный чертёж · стр. 6

Увеличить рисунок ↗

Габаритный чертёж · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

OUTPUT VOLTAGE

Выходное напряжение

INPUT VOLTAGE

Входное напряжение

BOTTOM VIEW

Вид снизу

DESCRIPTION

Описание

ASSIGNMENT

Назначение

MOUNTING

Крепление

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

TERMINAL

Клемма

FUNCTION

Назначение

CONTROL

Управление

PIN NO.

Номер контакта

POWER

Мощность

SENSE

Измерение напряжения

LOAD

Нагрузка

MAX.

Максимум

FAN

Вентилятор

OFF

Выключено

VDC

В постоянного тока

FG

Защитное заземление

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

AIR FLOW

Поток воздуха

DIRECTION

Направление

REMOTE SENSE

Дистанционное измерение напряжения

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 6 ↗

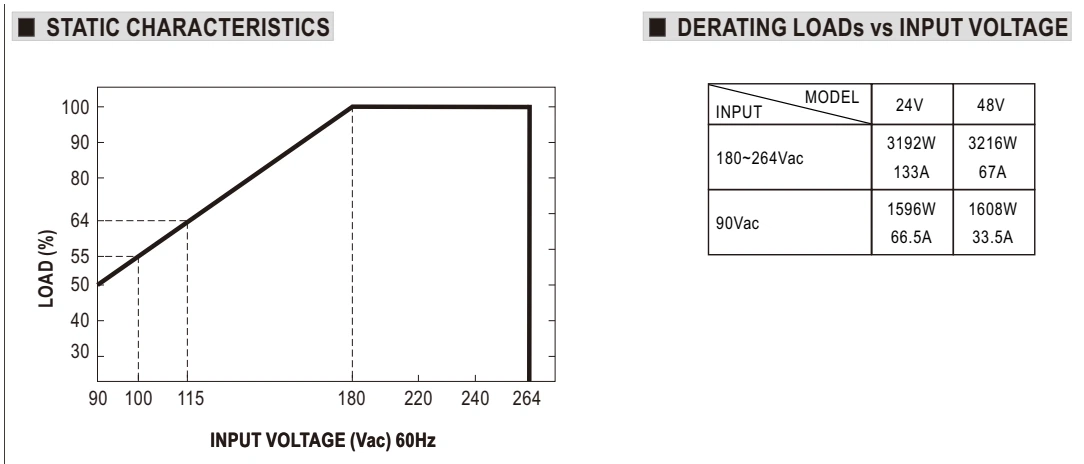

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

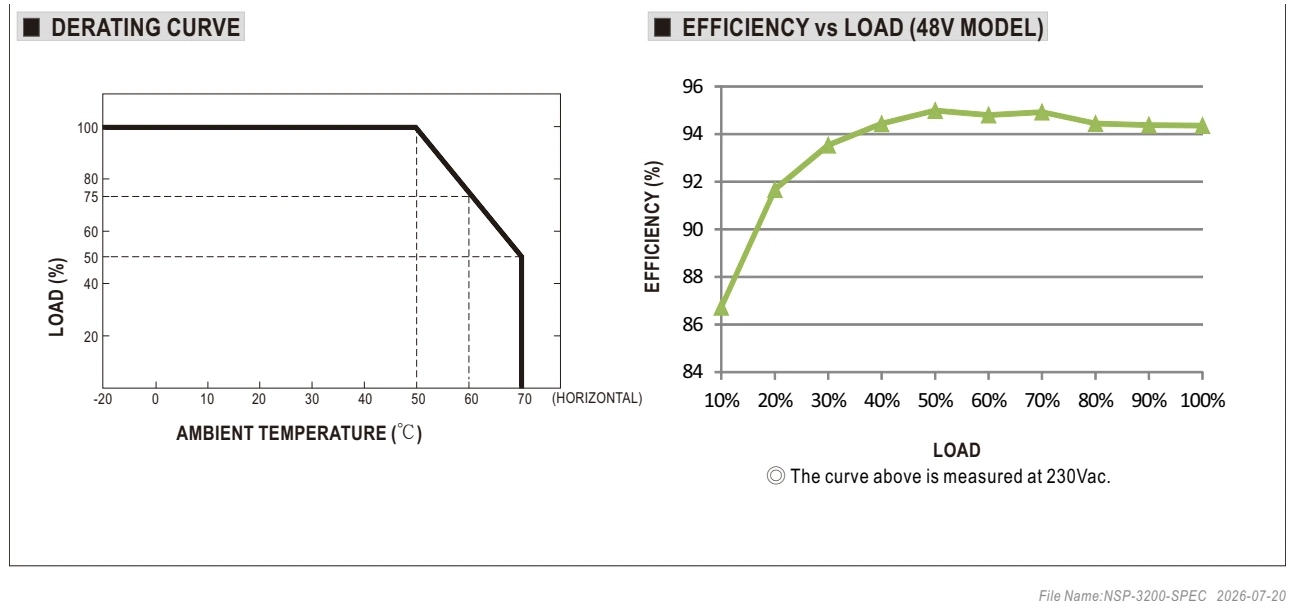

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

EFFICIENCY

КПД

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

THE CURVE ABOVE IS MEASURED AT 230VAC.

Кривая измерена при входном напряжении 230 В переменного тока.

Оригинал в PDF · стр. 3 ↗

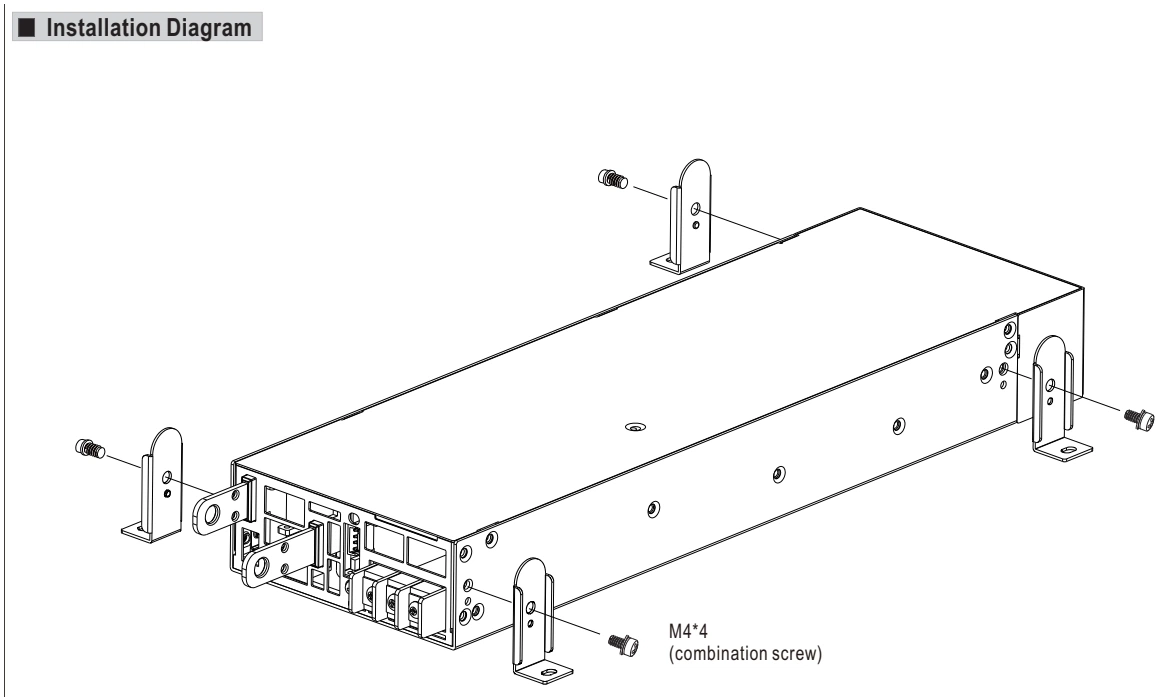

Схема установки · стр. 8

Увеличить рисунок ↗

Схема установки · стр. 8100%Открыть изображение ↗Закрыть ×

Оригинал в PDF · стр. 8 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL NSP-3200-24 — блоки питания в корпусе. Параметры: выходное напряжение 24 В, выходной ток 133 А, мощность 3192 Вт. Серия NSP-3200. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
