MEAN WELL / NMP1K2

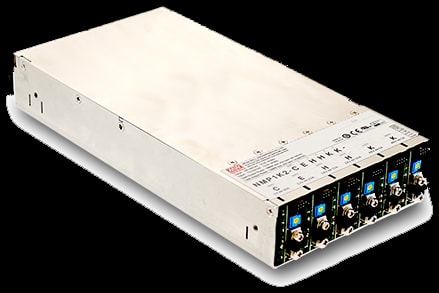

MEAN WELL NMP1K2 — фото серии NMP1K2
Изображение серии NMP1K2. Внешний вид исполнения может отличаться.
Стоечные и модульные системы питания

NMP1K2

MEAN WELL NMP1K2 — стоечные и модульные системы питания. Параметры: мощность 1200 Вт. Серия NMP1K2. Характеристики, документация и запрос поставки в Казахстане.

Мощность1200 Вт
НапряжениеУточняется
ТокУточняется
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
NMP1K2
Тип
Стоечные и модульные системы питания
Мощность по каталогу
1200 Вт
Стандарты безопасности (по каталогу)
CUL,TUV-62368-1,TUV-60601-1,CB,CE,EAC,UKCA
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 1,317 кг
Код HS по каталогу
850440
ECCN по каталогу
EAR99
Входное напряжение
90~264
Обозначение параметров в каталоге
O/P 1200W(max.) Modular Power
Размеры (Д × Ш × В)
250 × 127 × 41 мм
GTIN
4711232769615
Страна производства
Тайвань

Данные производителя

Входное напряжение
90 ~ 264 В перем. 120 ~370 В пост. PDF, стр. 4 ↗Условия измерения: примечания 6 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 4 ↗
Коэффициент мощности
коэффициент мощности>0.95/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 4 ↗
Входной ток переменного напряжения
6.7 А/230 В перем. 13.5 А/115 В перем. PDF, стр. 4 ↗
Пусковой ток
40 А/230 В перем. 25 А/115 В перем. PDF, стр. 4 ↗
Ток утечки
ток утечки на землю <400мкА / 264 В перем., ток прикосновения <100мкА/264 В перем. PDF, стр. 4 ↗
Рабочая влажность
20 ~ 90% отн. вл. без конденсации PDF, стр. 4 ↗
Температура и влажность хранения
-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 4 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 4 ↗
Электрическая прочность изоляции
вход–выход: 4 кВ перем. вход–земля: 2 кВ перем. выход–земля: 0.5 кВ перем. PDF, стр. 4 ↗
Сопротивление изоляции
вход–выход, вход–земля, выход–земля: 100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 4 ↗
Габариты
250*127*41 мм (Д × Ш × В) PDF, стр. 4 ↗
Охлаждение · серия NMP1K2
Вентилятор Источник ↗
Гарантия производителя · серия NMP1K2
5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия NMP1K2
250 × 127 × 41 мм Источник ↗
Сертификаты серии · серия NMP1K2
CUL, TUV-62368-1, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗
Условия измерений и применения

Примечание 2 · стр. 5

Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.

Примечание в документе производителя ↗

Примечание 2 · стр. 6

Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.

Примечание в документе производителя ↗
Графики и чертежи производителя

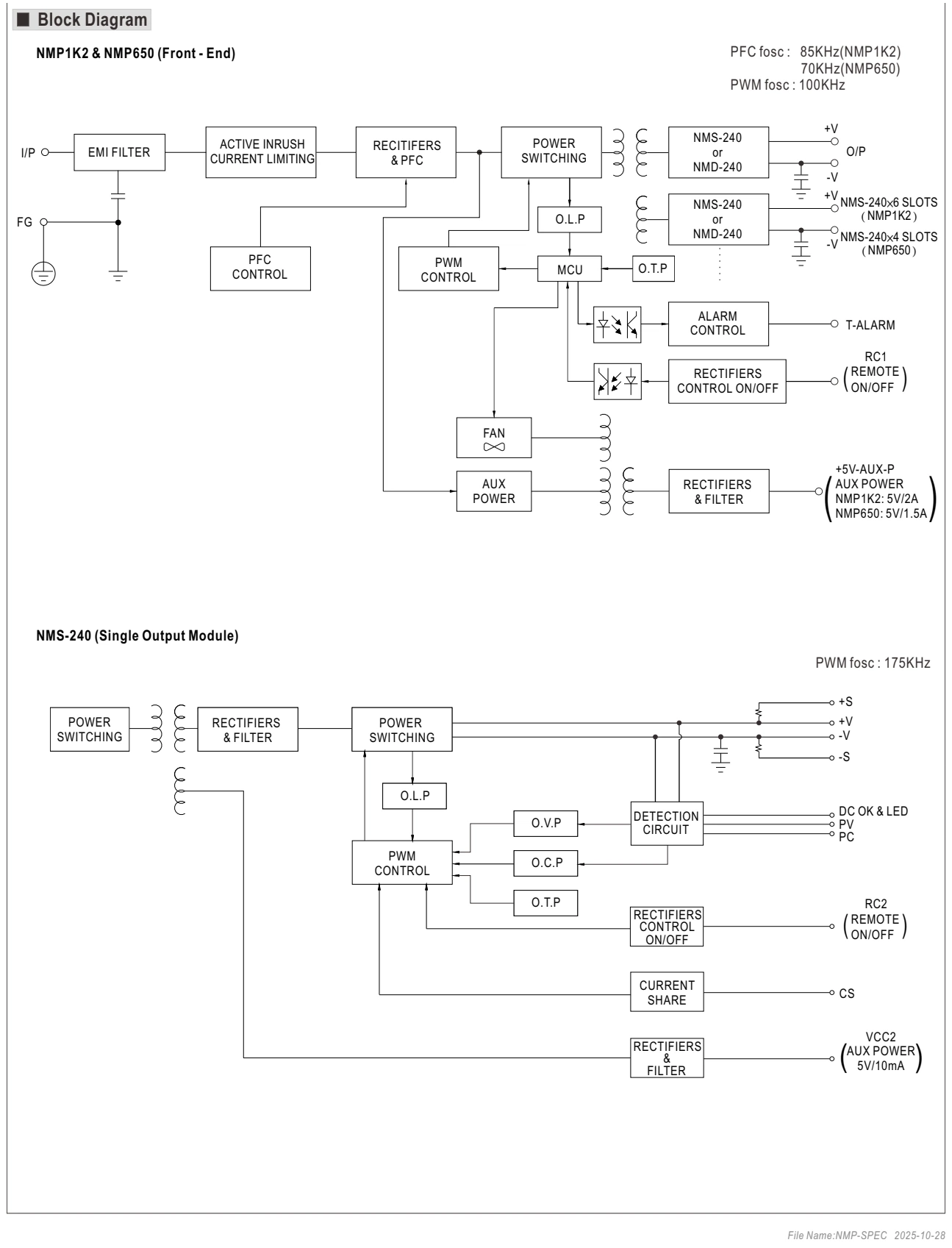

Функциональная схема · стр. 7

Функциональная схема · стр. 7Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
PFC
Коррекция коэффициента мощности
I/P
Вход
O/P
Выход
FAN
Вентилятор
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
ON
Включено
FOSC
Частота преобразования
REMOTE CONTROL
Дистанционное управление
Функциональная схема · стр. 7Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
PFC
Коррекция коэффициента мощности
I/P
Вход
O/P
Выход
FAN
Вентилятор
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
ON
Включено
FOSC
Частота преобразования
REMOTE CONTROL
Дистанционное управление
Оригинал в PDF · стр. 7 ↗

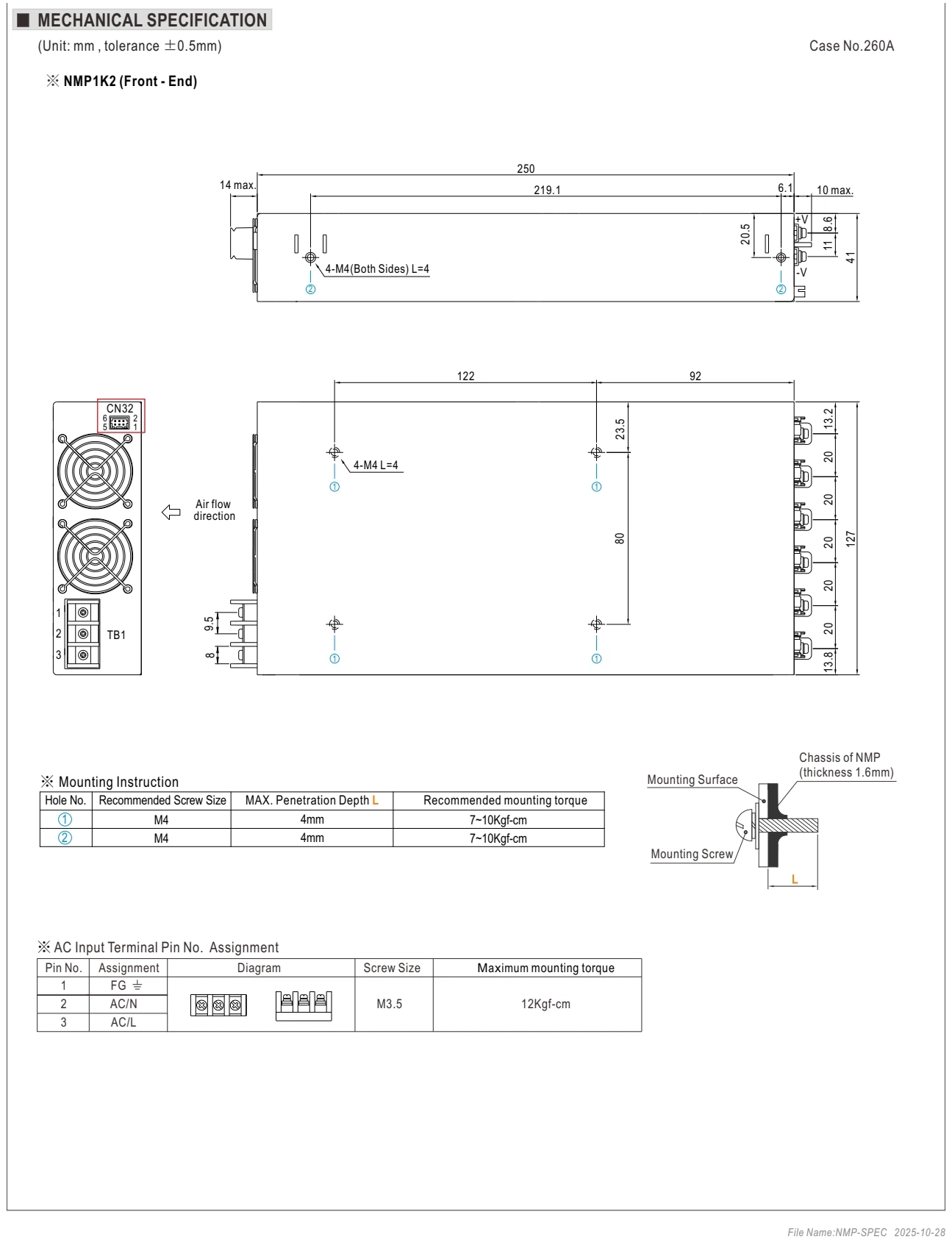

Габаритный чертёж · стр. 9

Габаритный чертёж · стр. 9Увеличить рисунок ↗
Обозначения
ASSIGNMENT
Назначение
MOUNTING
Крепление
CASE NO.
Номер корпуса
TERMINAL
Клемма
AC INPUT
Вход переменного тока
PIN NO.
Номер контакта
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TERMINAL PIN NO.
Номер контакта клеммы
AIR FLOW
Поток воздуха
DIRECTION
Направление
UNIT: MM , TOLERANCE ±0.5MM
Размеры в миллиметрах; допуск ±0.5 мм.
Габаритный чертёж · стр. 9Открыть изображение ↗

Обозначения

ASSIGNMENT
Назначение
MOUNTING
Крепление
CASE NO.
Номер корпуса
TERMINAL
Клемма
AC INPUT
Вход переменного тока
PIN NO.
Номер контакта
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TERMINAL PIN NO.
Номер контакта клеммы
AIR FLOW
Поток воздуха
DIRECTION
Направление
UNIT: MM , TOLERANCE ±0.5MM
Размеры в миллиметрах; допуск ±0.5 мм.
Оригинал в PDF · стр. 9 ↗

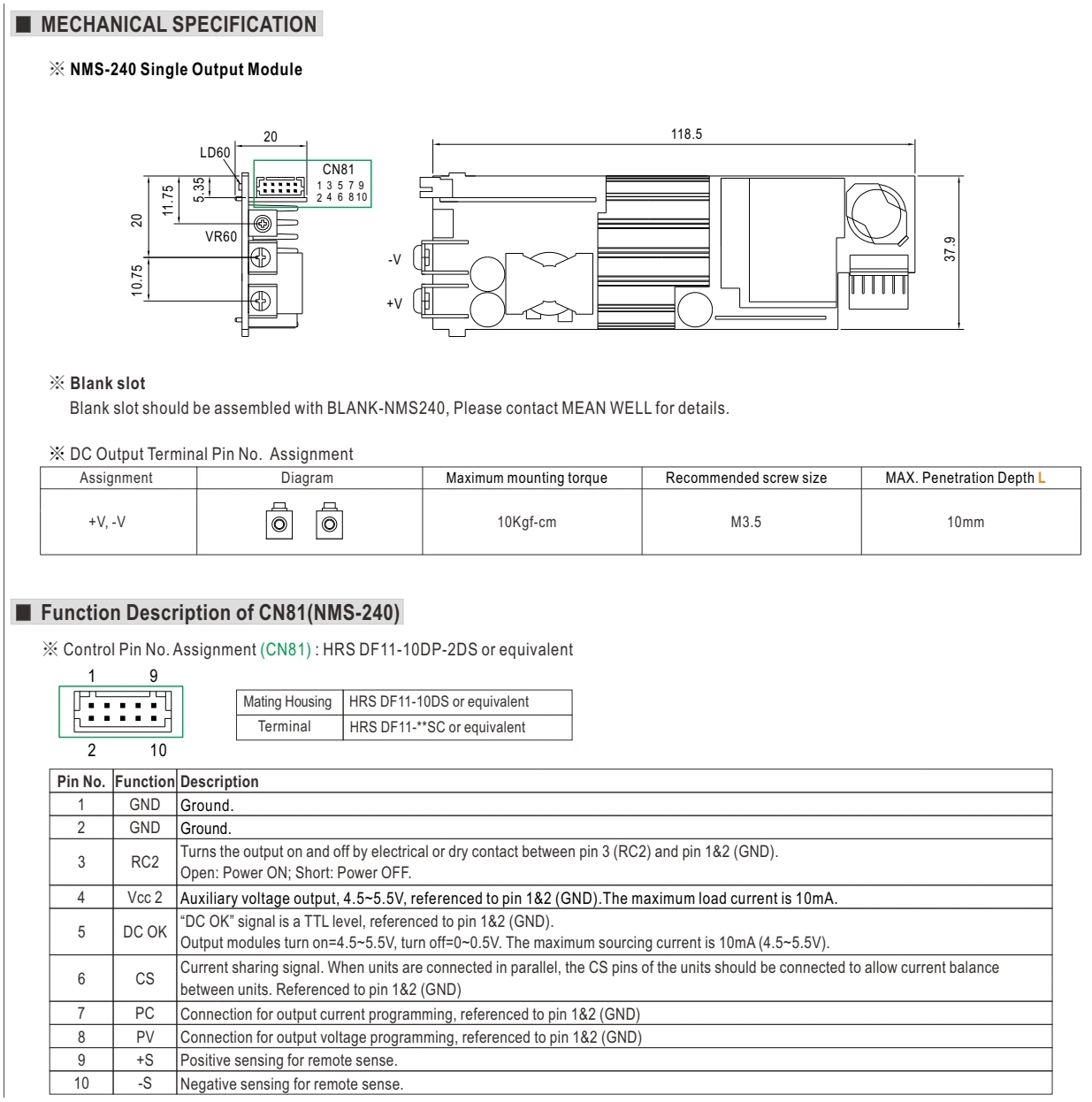

Габаритный чертёж · стр. 11

Габаритный чертёж · стр. 11Увеличить рисунок ↗
Обозначения
OUTPUT VOLTAGE
Выходное напряжение
OUTPUT CURRENT
Выходной ток
DESCRIPTION
Описание
ASSIGNMENT
Назначение
DC OUTPUT
Выход постоянного тока
MOUNTING
Крепление
TERMINAL
Клемма
FUNCTION
Назначение
CONTROL
Управление
PIN NO.
Номер контакта
POWER
Мощность
SENSE
Измерение напряжения
LOAD
Нагрузка
MAX.
Максимум
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
REMOTE SENSE
Дистанционное измерение напряжения
CURRENT SHARING
Распределение тока при параллельной работе
Габаритный чертёж · стр. 11Открыть изображение ↗

Обозначения

OUTPUT VOLTAGE
Выходное напряжение
OUTPUT CURRENT
Выходной ток
DESCRIPTION
Описание
ASSIGNMENT
Назначение
DC OUTPUT
Выход постоянного тока
MOUNTING
Крепление
TERMINAL
Клемма
FUNCTION
Назначение
CONTROL
Управление
PIN NO.
Номер контакта
POWER
Мощность
SENSE
Измерение напряжения
LOAD
Нагрузка
MAX.
Максимум
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
REMOTE SENSE
Дистанционное измерение напряжения
CURRENT SHARING
Распределение тока при параллельной работе
Оригинал в PDF · стр. 11 ↗

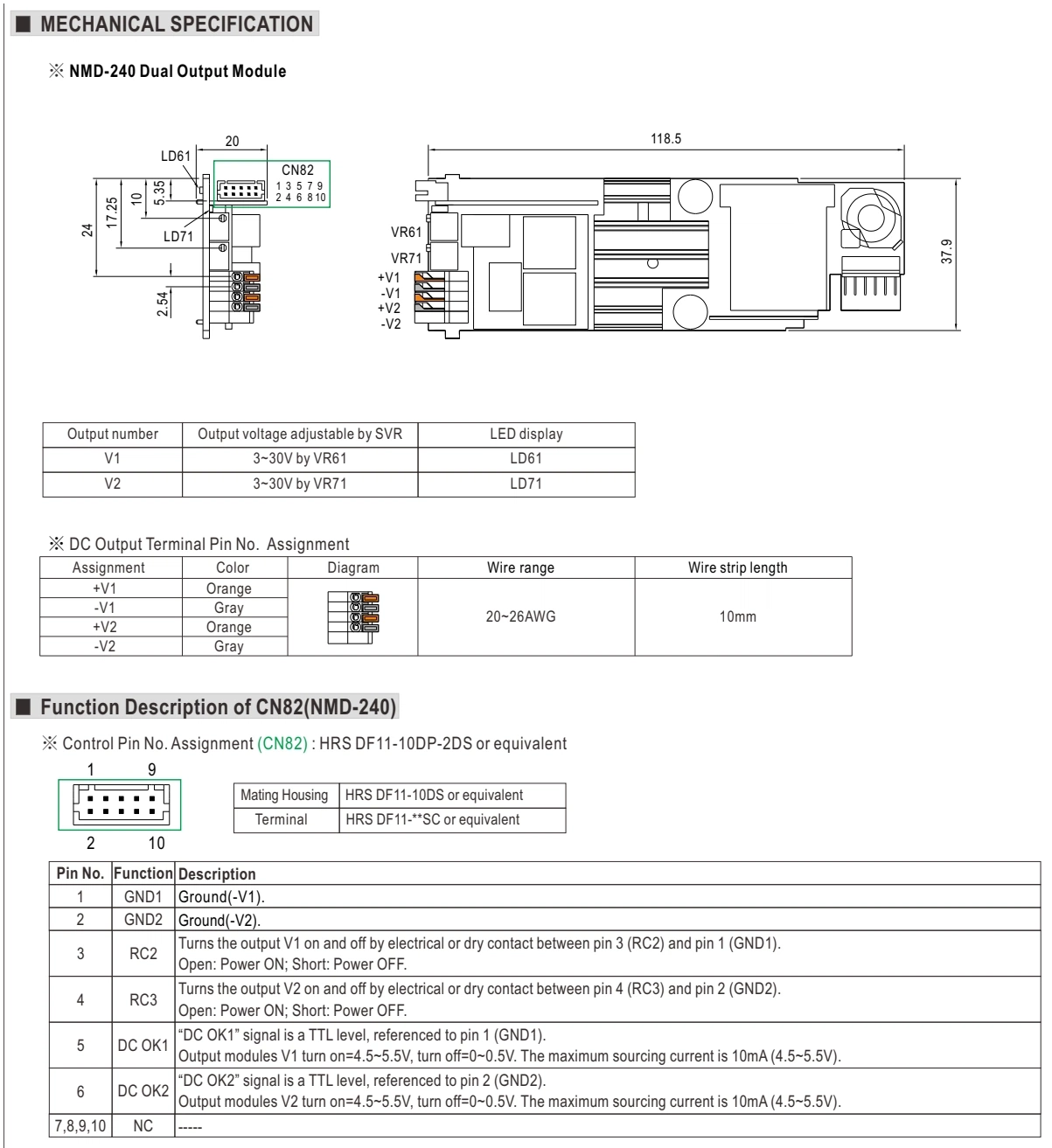

Габаритный чертёж · стр. 12

Габаритный чертёж · стр. 12Увеличить рисунок ↗
Обозначения
OUTPUT VOLTAGE
Выходное напряжение
DESCRIPTION
Описание
ASSIGNMENT
Назначение
DC OUTPUT
Выход постоянного тока
TERMINAL
Клемма
FUNCTION
Назначение
CONTROL
Управление
PIN NO.
Номер контакта
POWER
Мощность
WIRE
Провод
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
Габаритный чертёж · стр. 12Открыть изображение ↗

Обозначения

OUTPUT VOLTAGE
Выходное напряжение
DESCRIPTION
Описание
ASSIGNMENT
Назначение
DC OUTPUT
Выход постоянного тока
TERMINAL
Клемма
FUNCTION
Назначение
CONTROL
Управление
PIN NO.
Номер контакта
POWER
Мощность
WIRE
Провод
OFF
Выключено
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
Оригинал в PDF · стр. 12 ↗

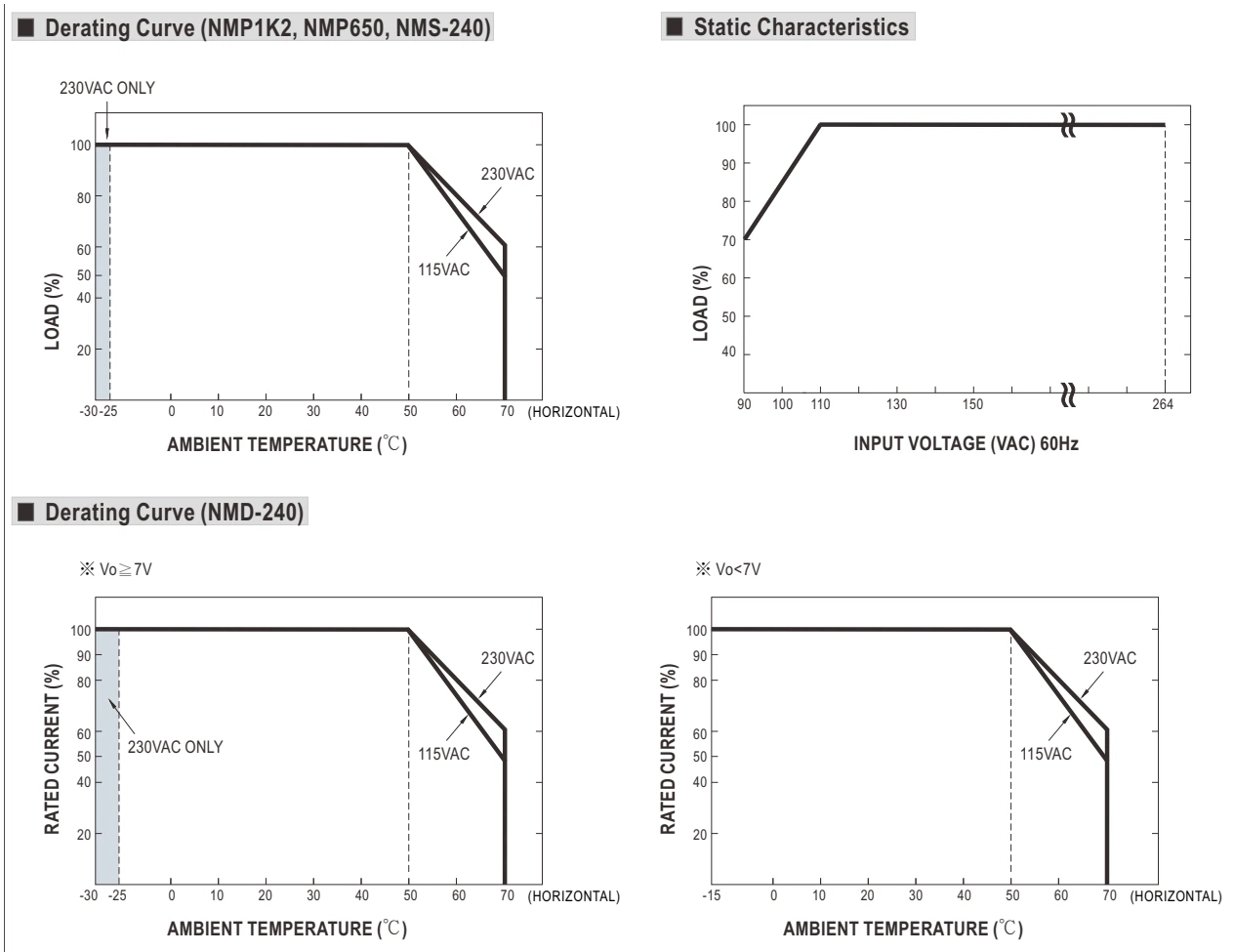

Нагрузка и входное напряжение · стр. 8

Нагрузка и входное напряжение · стр. 8Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
INPUT VOLTAGE
Входное напряжение
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
VAC
В переменного тока
HZ
Гц
Нагрузка и входное напряжение · стр. 8Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
INPUT VOLTAGE
Входное напряжение
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
VAC
В переменного тока
HZ
Гц
Оригинал в PDF · стр. 8 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL NMP1K2 — стоечные и модульные системы питания. Параметры: мощность 1200 Вт. Серия NMP1K2. Характеристики, документация и запрос поставки в Казахстане.

Стоечные и модульные решения позволяют собирать систему питания под состав нагрузки. Совместимость блоков, шасси и управления проверяется для выбранной системы.

Что проверить при выборе

Определите суммарную мощность, количество каналов, требования к резервированию и интерфейсам. Проверяйте комплектность: отдельный модуль может требовать шасси или контроллер.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства NMP1K2 уточнит менеджер при обращении.

Документация относится к семейству NMP1K2. Открыть страницу производителя ↗
