NID100-12

Характеристики

Производитель

MEAN WELL

Модель

NID100-12

Тип

DC/DC-преобразователи

Выходная мощность (U × I)

90 Вт

Выходное напряжение

12 В

Выходной ток

7.5 А

Выход 1

12 В · 7,5 А

Стандарты безопасности (по каталогу)

CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,035 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

10.5~53,20~53,30~53

Обозначение параметров в каталоге

O/P +12V7.5A

Размеры (Д × Ш × В)

50.8 × 27.5 × 12 мм

GTIN

4711287465968

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 1 ↗

Номинальный выходной ток

7.5 А PDF, стр. 1 ↗

Номинальная выходная мощность

90 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

120 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по нагрузке

±0.5% PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗

Частота преобразования (тип.)

200 кГц PDF, стр. 1 ↗

Входное напряжение

20 ~ 53 В пост. PDF, стр. 1 ↗

Рабочая температура

-30 ~ +85 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20% ~ 85% отн. вл. без конденсации PDF, стр. 1 ↗

Температурный коэффициент

±0.03% /°C(0 ~ 50 °C) PDF, стр. 1 ↗

Габариты

50.8*27.5*12 мм или 2.0"*1.082"*0.472" дюймы (Д × Ш × В) PDF, стр. 1 ↗

Графики и чертежи производителя

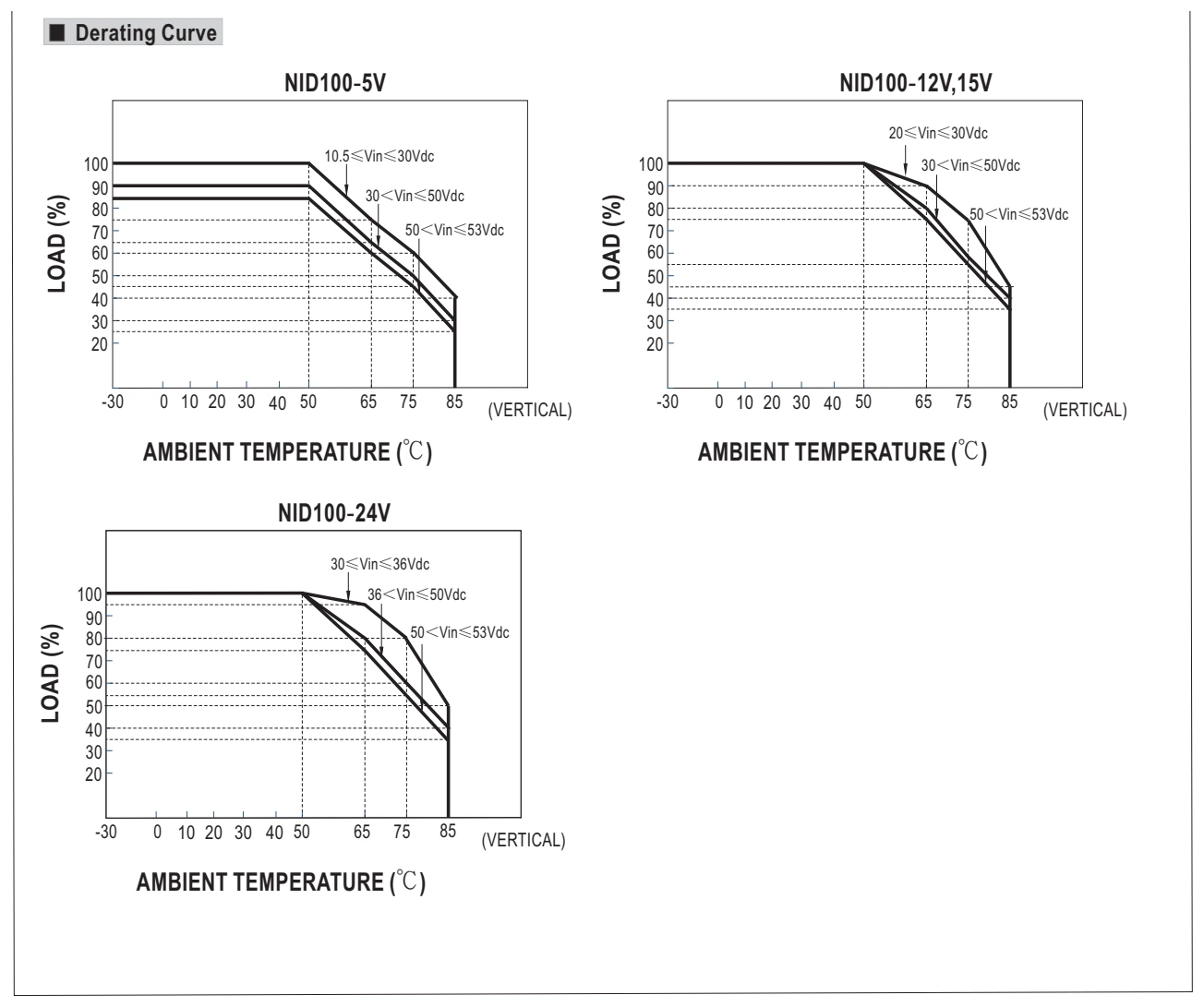

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

VDC

В постоянного тока

Оригинал в PDF · стр. 2 ↗

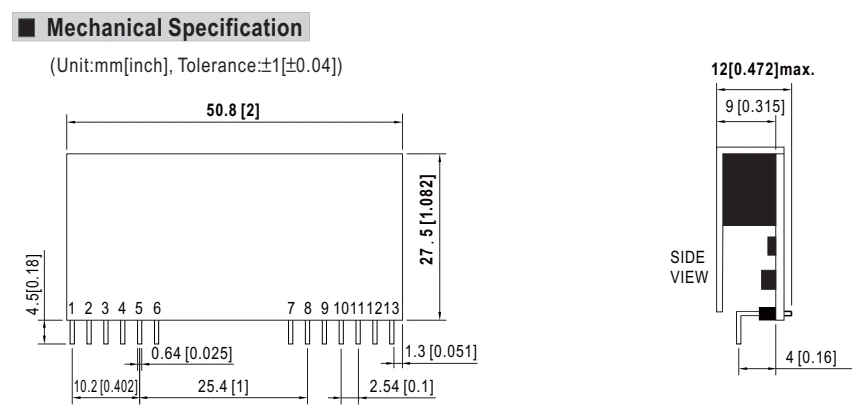

Габаритный чертёж · стр. 3

Увеличить рисунок ↗

Габаритный чертёж · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

MAX.

Максимум

MM

мм

TOLERANCE

Допуск

Оригинал в PDF · стр. 3 ↗

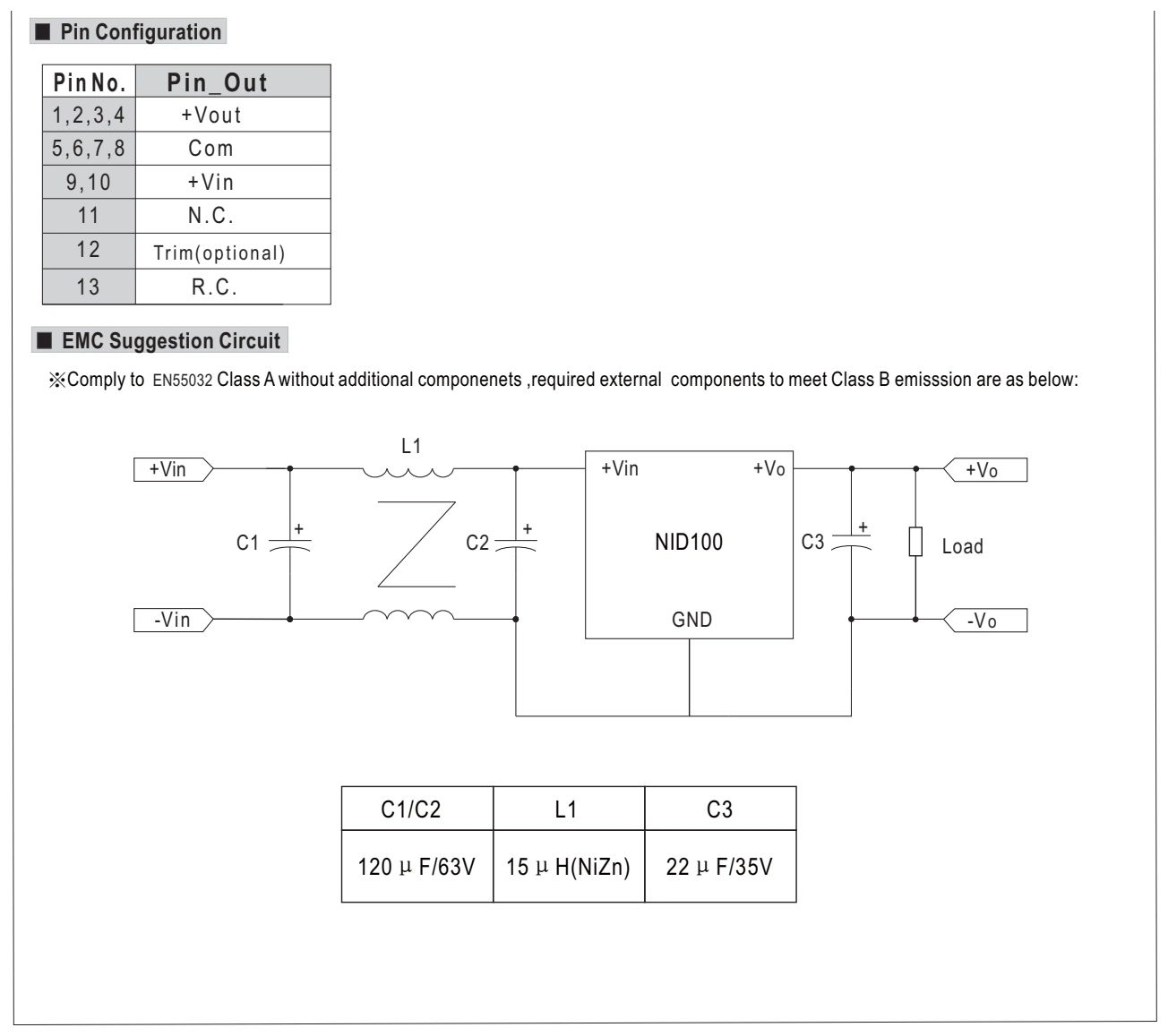

Назначение контактов · стр. 3

Увеличить рисунок ↗

Назначение контактов · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

CIRCUIT

Цепь

PIN NO.

Номер контакта

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

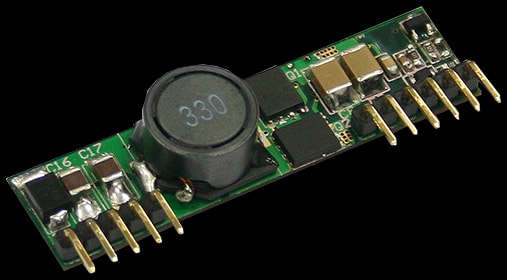

MEAN WELL NID100-12 — dc/dc-преобразователи. Параметры: выходное напряжение 12 В, выходной ток 7.5 А, мощность 90 Вт. Серия NID100. Характеристики, документация и запрос поставки в Казахстане.

DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.

Что проверить при выборе

Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
