NHDD-40-100

Характеристики

Производитель

MEAN WELL

Модель

NHDD-40-100

Тип

LED-драйверы и питание освещения

Выходная мощность (U × I)

38 Вт

Выходное напряжение

380 В

Выходной ток

0.1 А

Выход 1

380 В · 0,1 А

Стандарты безопасности (по каталогу)

CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,019 кг

ECCN по каталогу

EAR99

Входное напряжение

360 ~ 420V DC

Обозначение параметров в каталоге

O/P +380V100mA

Размеры (Д × Ш × В)

32.1 × 20.5 × 12.5 мм

GTIN

4711287458083

Страна производства

Китай

Гарантия производителя

60 мес.

Данные производителя

Пульсации выходного тока

40% макс. @номинальный ток PDF, стр. 2 ↗

КПД (тип.)

94% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Рабочая температура

температура корпуса=-30 ~ +40 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗

Максимальная температура корпуса

температура корпуса=+90 °C PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Габариты

32.1*20.5*12.5 мм или 1.26"*0.8"*0.49" дюймы (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия NHDD-40

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия NHDD-40

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия NHDD-40

32.1 × 20.5 × 12.5 мм Источник ↗

Сертификаты серии · серия NHDD-40

CE, EAC, UKCA Источник ↗

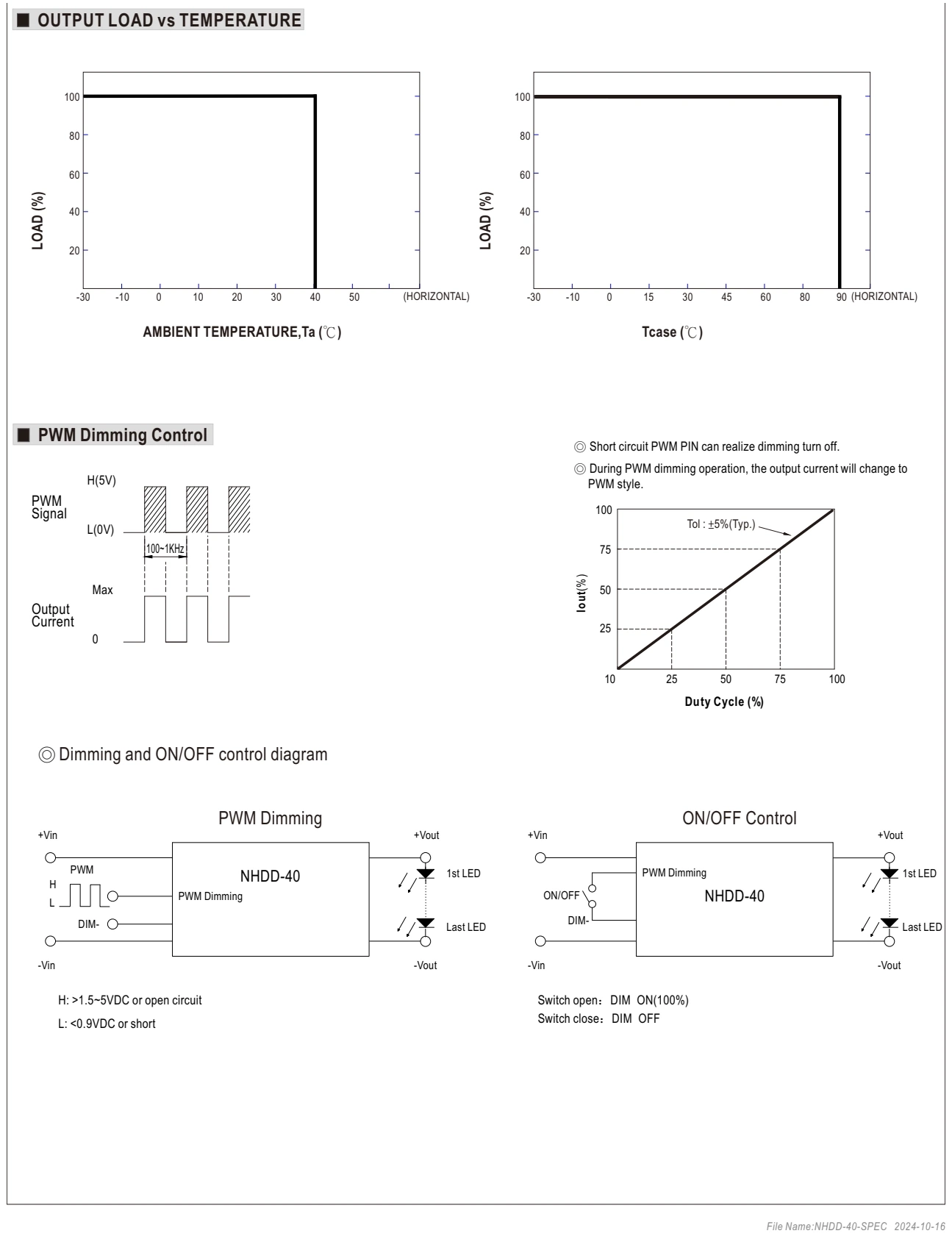

Графики и чертежи производителя

Выходная нагрузка и температура · стр. 3

Увеличить рисунок ↗

Выходная нагрузка и температура · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT CURRENT

Выходной ток

SHORT CIRCUIT

Короткое замыкание

OUTPUT LOAD

Выходная нагрузка

HORIZONTAL

Горизонтальное положение

DUTY CYCLE

Коэффициент заполнения

CONTROL

Управление

DIMMING

Диммирование

LOAD

Нагрузка

TYP.

Типовое значение

PWM

ШИМ

OFF

Выключено

VDC

В постоянного тока

ON

Включено

DIM-

Отрицательный вход управления яркостью

TCASE

Температура корпуса

Оригинал в PDF · стр. 3 ↗

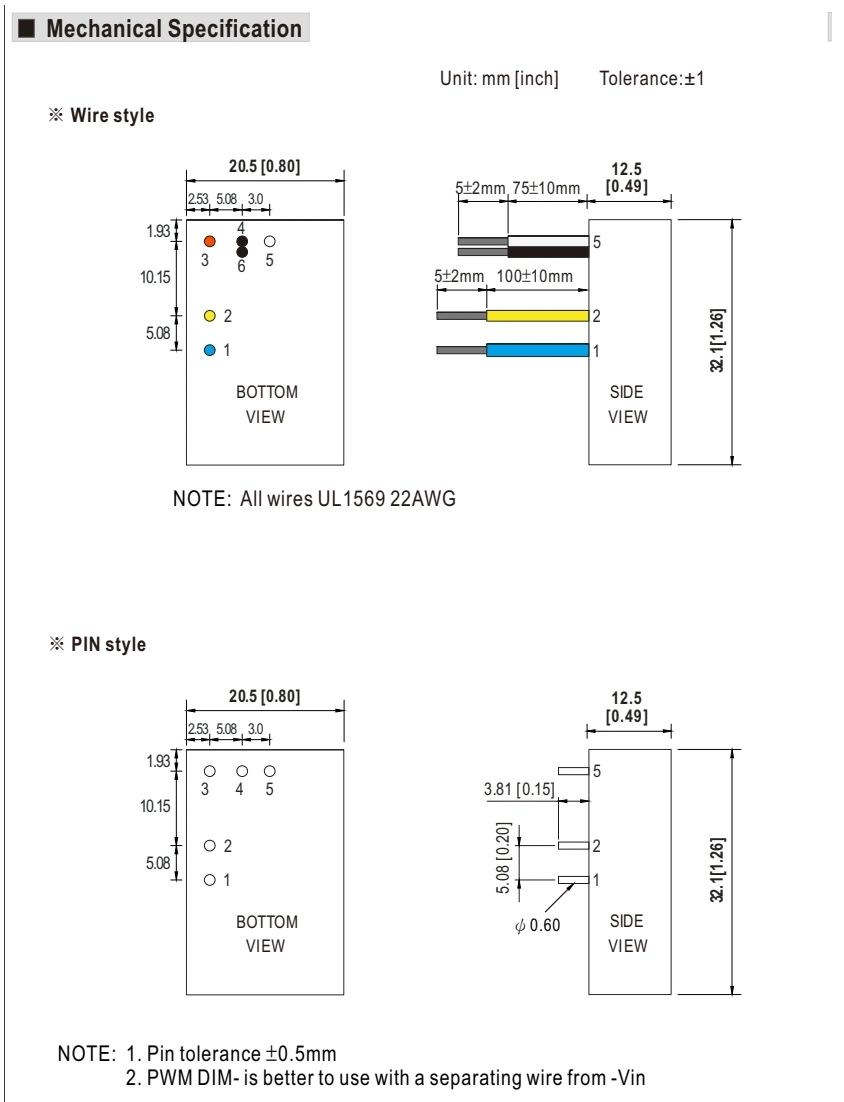

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

SIDE VIEW

Вид сбоку

UNIT

Единицы измерения

WIRE

Провод

PWM

ШИМ

MM

мм

DIM-

Отрицательный вход управления яркостью

UNIT: MM

Размеры в миллиметрах

TOLERANCE

Допуск

Оригинал в PDF · стр. 4 ↗

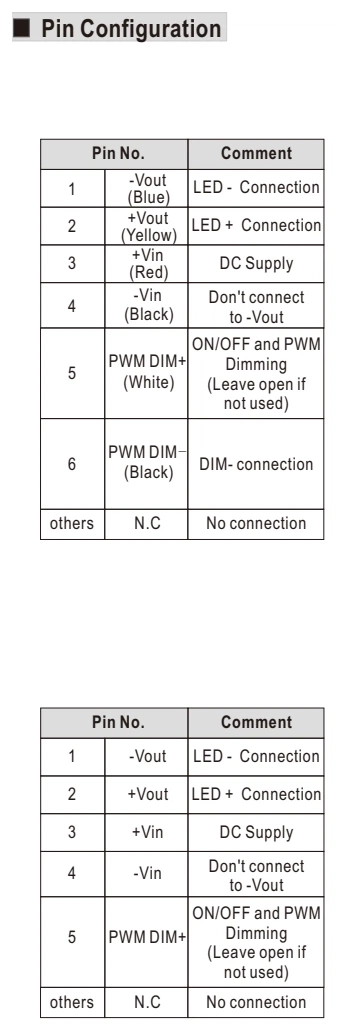

Назначение контактов · стр. 4

Увеличить рисунок ↗

Назначение контактов · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

DIMMING

Диммирование

PIN NO.

Номер контакта

PWM

ШИМ

OFF

Выключено

ON

Включено

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

BLUE

Синий

RED

Красный

BLACK

Чёрный

Оригинал в PDF · стр. 4 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL NHDD-40-100 — led-драйверы и питание освещения. Параметры: выходное напряжение 380 В, выходной ток 0.1 А, мощность 38 Вт. Серия NHDD-40. Характеристики, документация и запрос поставки в Казахстане.
