NGE100

Характеристики

Производитель

MEAN WELL

Модель

NGE100

Тип

Зарядные устройства

Мощность по каталогу

100 Вт

Стандарты безопасности (по каталогу)

CUL-Listed,CCC,CB,CE,FCC,TUV-PSE,BSMI,BIS,KC,EAC,RCM,Derka-橫式,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,338 кг

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

C1&C2/PD3.0 A1&A2/QC3.0;USB3.1/1m

Размеры (Д × Ш × В)

62 × 30 × 85.5 мм

GTIN

4711287489506

Страна производства

Китай

Гарантия производителя

36 мес.

Данные производителя

Выходное напряжение

5 В PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Пульсации и шум (макс.)

200 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Допуск выходного напряжения

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.

Нестабильность по нагрузке

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.

Входное напряжение

90 ~ 264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 8 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности

коэффициент мощности>0.92/230 В перем.; коэффициент мощности>0.98/115 В перем. PDF, стр. 2 ↗

Входной ток переменного напряжения

1.6 А/115 В перем. 0.8 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (макс.)

65 А/115 В перем. 95 А/230 В перем. PDF, стр. 2 ↗

Ток утечки (макс.)

0.5 мА/240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-20 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03% /°C(0 ~ 40 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. PDF, стр. 2 ↗

Габариты

62*30*85.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия NGE100

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия NGE100

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия NGE100

62 × 30 × 85.5 мм Источник ↗

Графики и чертежи производителя

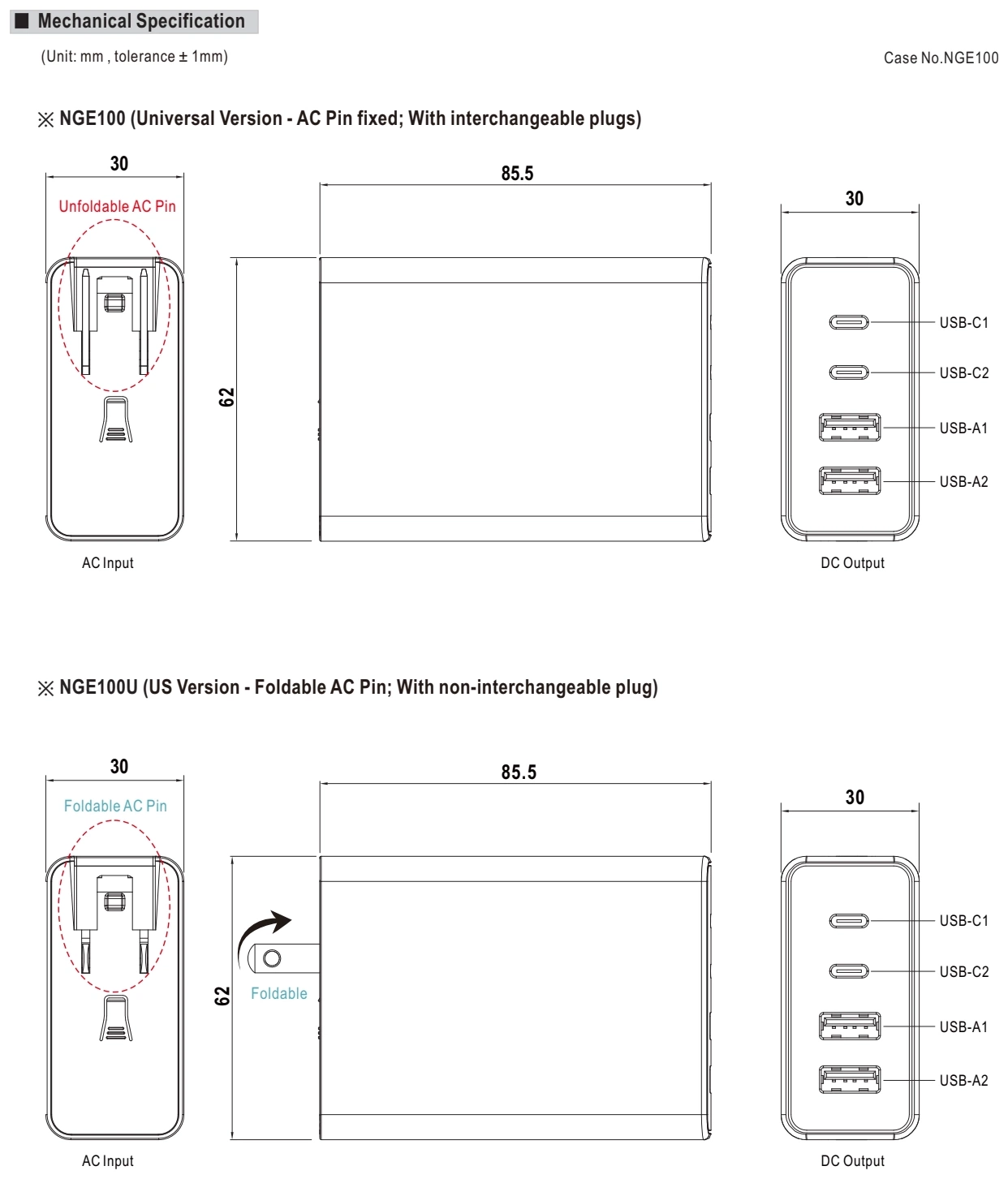

Габаритный чертёж · стр. 5

Увеличить рисунок ↗

Габаритный чертёж · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

DC OUTPUT

Выход постоянного тока

AC INPUT

Вход переменного тока

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 5 ↗

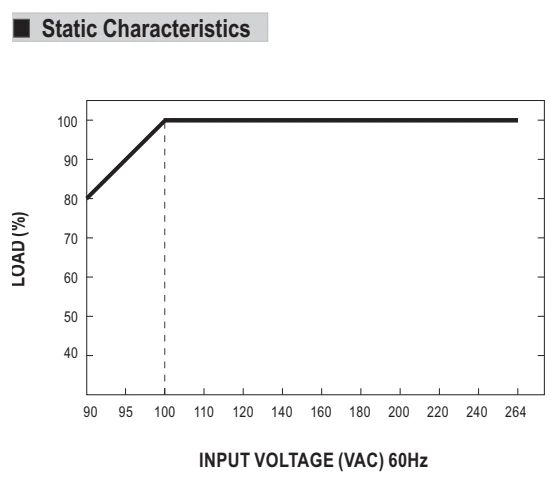

Нагрузка и входное напряжение · стр. 4

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 4 ↗

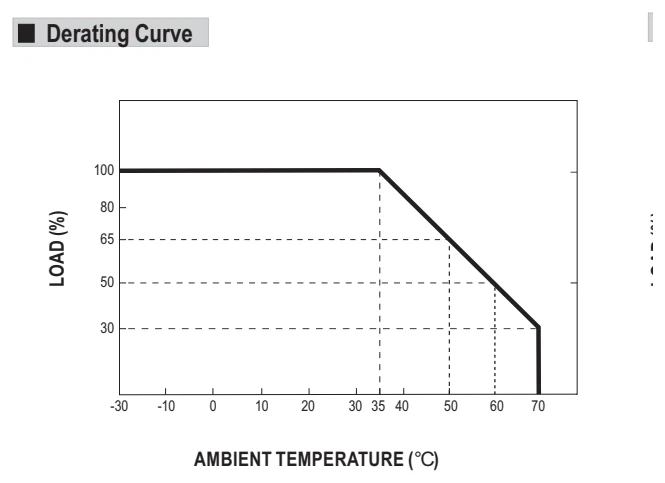

Снижение допустимой нагрузки · стр. 4

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

LOAD

Нагрузка

Оригинал в PDF · стр. 4 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL NGE100 — зарядные устройства. Параметры: мощность 100 Вт. Серия NGE100. Характеристики, документация и запрос поставки в Казахстане.

Зарядное устройство выбирают по химии аккумулятора и требуемому алгоритму заряда. Обычный источник постоянного напряжения не всегда может заменить зарядное устройство.

Что проверить при выборе

Уточните число последовательно соединённых элементов, ёмкость батареи, допустимый ток и температурную компенсацию. Возможность настройки алгоритма проверяйте в руководстве серии.
