NDR-240-24

Характеристики

Производитель

MEAN WELL

Модель

NDR-240-24

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

240 Вт

Выходное напряжение

24 В

Выходной ток

10 А

Выход 1

24 В · 10 А

Стандарты безопасности (по каталогу)

CUL-Listed,TUV-62368-1,CB,CE,BSMI,BIS,KC,EAC,RCM,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 1 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +24V10A

Размеры (Д × Ш × В)

63 × 125.2 × 113.5 мм

GTIN

4711287422282

Страна производства

Китай

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

10 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 10 А PDF, стр. 2 ↗

Номинальная выходная мощность

240 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

24 ~ 28 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

1500 мс, 100 мс/230 В перем. 3000 мс, 100 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

28 мс/230 В перем. 22 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности>0.98/115 В перем., коэффициент мощности>0.95/230 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

88.5% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

2.5 А/115 В перем. 1.3 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

20 А/115 В перем. 35 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<1 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

63*125.2*113.5 мм (Ш × В × Г) PDF, стр. 2 ↗

Охлаждение · серия NDR-240

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия NDR-240

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия NDR-240

113.5 × 63 × 125.2 мм Источник ↗

Сертификаты серии · серия NDR-240

CUL-Listed, TUV-62368-1, CB, CE, RCM, BSMI, EAC, UKCA, BIS, KC Источник ↗

Графики и чертежи производителя

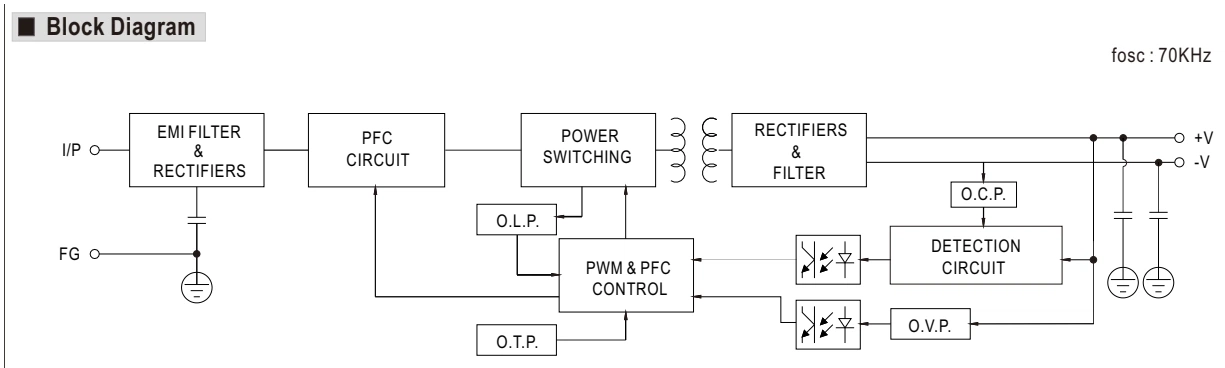

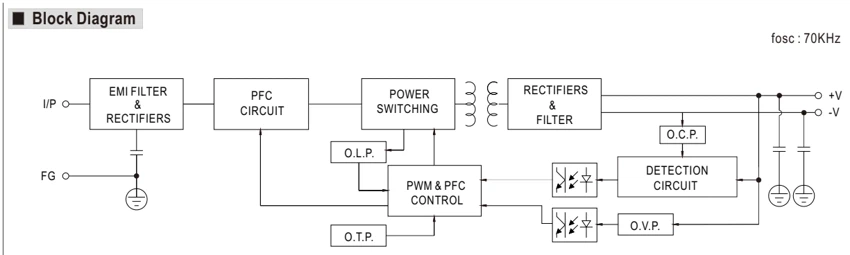

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

O.C.P.

Защита от превышения тока

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

PFC CIRCUIT

Цепь коррекции коэффициента мощности

PWM & PFC CIRCUIT

Цепь ШИМ и коррекции коэффициента мощности

Оригинал в PDF · стр. 3 ↗

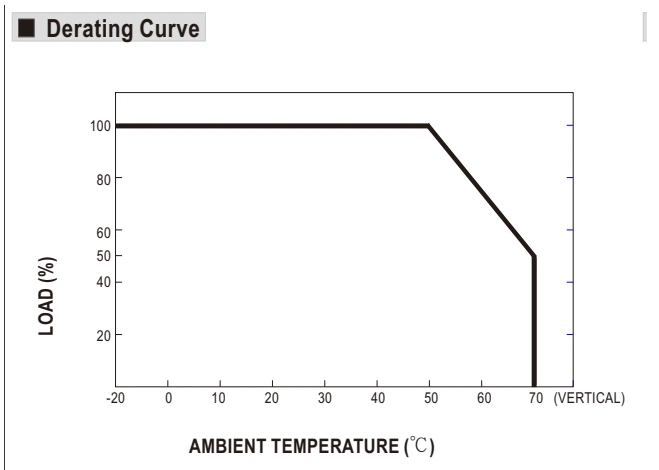

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

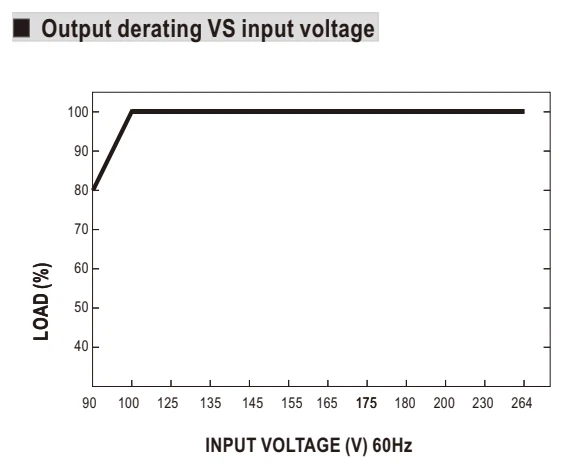

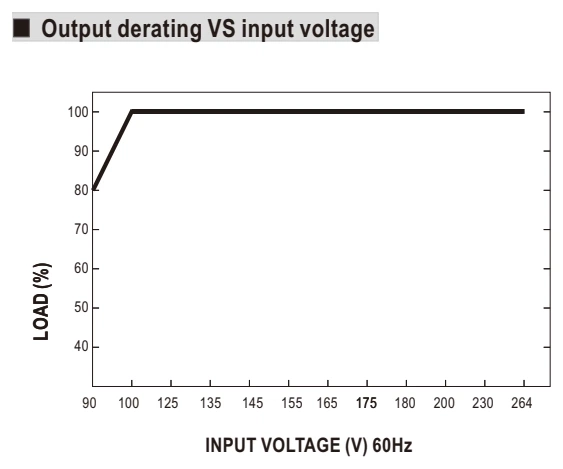

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

HZ

Гц

Оригинал в PDF · стр. 3 ↗

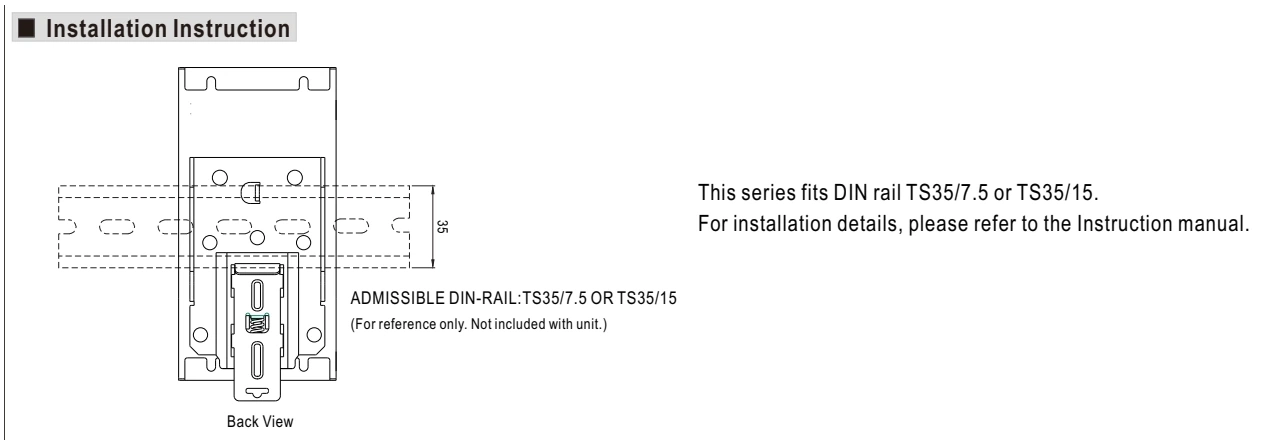

Схема установки · стр. 4

Увеличить рисунок ↗

Схема установки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

UNIT

Единицы измерения

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

Оригинал в PDF · стр. 4 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Одноканальный источник питания постоянного напряжения для установки на DIN рейку. Мощность 240 Вт. Выход 24 В постоянного тока. Номинальный ток 10 А.

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
