MSP-100-36
MEAN WELL MSP-100-36 — медицинские источники питания. Параметры: выходное напряжение 36 В, выходной ток 2.9 А, мощность 104.4 Вт. Серия MSP-100. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- MSP-100-36
- Тип
- Медицинские источники питания
- Выходная мощность (U × I)
- 104.4 Вт
- Выходное напряжение
- 36 В
- Выходной ток
- 2.9 А
- Выход 1
- 36 В · 2,9 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,554 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +36V2.9A
- Размеры (Д × Ш × В)
- 159 × 97 × 38 мм
- GTIN
- 4711287437323
- Страна производства
- Китай
Данные производителя
- Диапазон выходного тока
- 0 ~ 2.9 А 0 ~ 2. PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 200 мВ пик-пик 240m PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±1.5% ±1.5 PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.2% ±0.2 PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±0.5% ±0.5 PDF, стр. 1 ↗
- Время запуска и нарастания
- 2500 мс, 100 мс/230 В перем. 2500 мс, 100 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 85 ~ 264 В перем. 120 ~ 370 В пост. PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.
- Коэффициент мощности (тип.)
- коэффициент мощности>0.95/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 1.2 А/115 В перем. 0.6 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- 35 А/115 В перем. 65 А/230 В перем. PDF, стр. 1 ↗
- Ток утечки
- ток утечки на землю < 300мкА/264 В перем. ,ток прикосновения < 100мкА/264 В перем. PDF, стр. 1 ↗Условия измерения: примечания 6 в документе.
- Рабочая температура
- -40 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.04%/°C(0 ~ 50 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 159*97*38 мм (Д × Ш × В) PDF, стр. 1 ↗
- Охлаждение · серия MSP-100
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия MSP-100
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия MSP-100
- 159 × 97 × 38 мм Источник ↗
- Сертификаты серии · серия MSP-100
- CUL, CB, CE, EAC, TUV-62368-1, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 1
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 6 · стр. 1
Ток прикосновения измерен между первичным входом и выходом постоянного тока.
Примечание в документе производителя ↗Графики и чертежи производителя

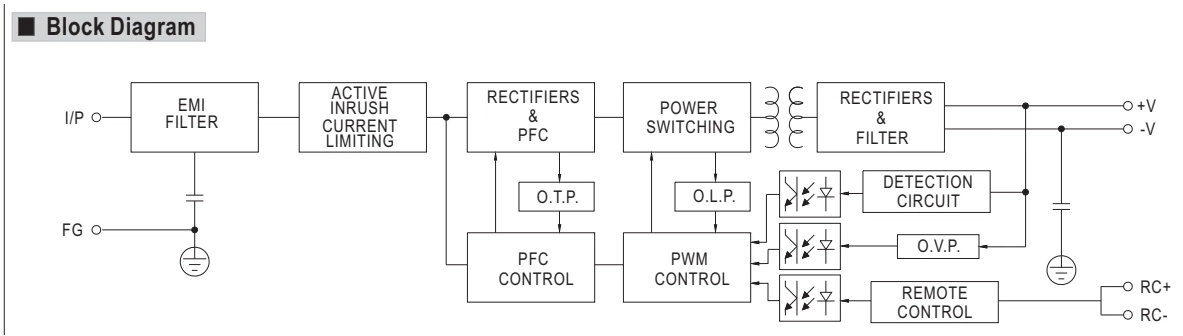

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- DETECTION CIRCUIT
- Цепь контроля
- PWM CONTROL
- ШИМ-контроллер
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление

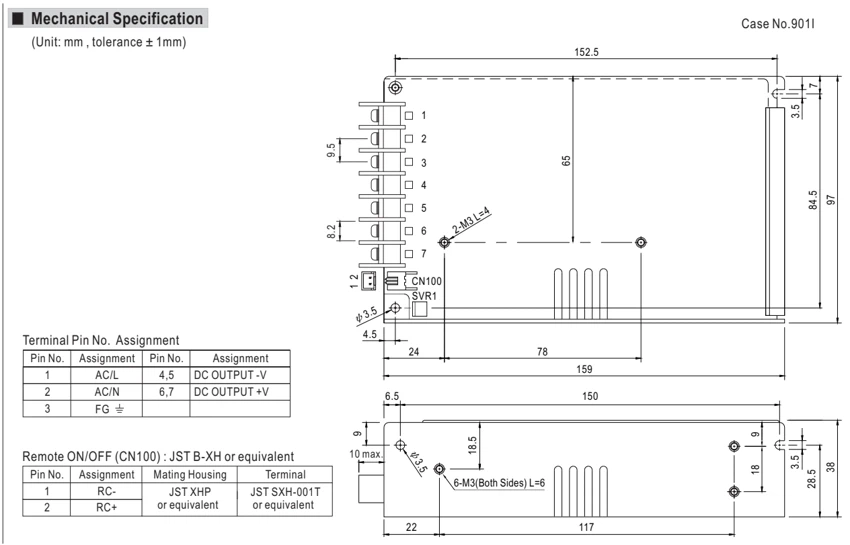

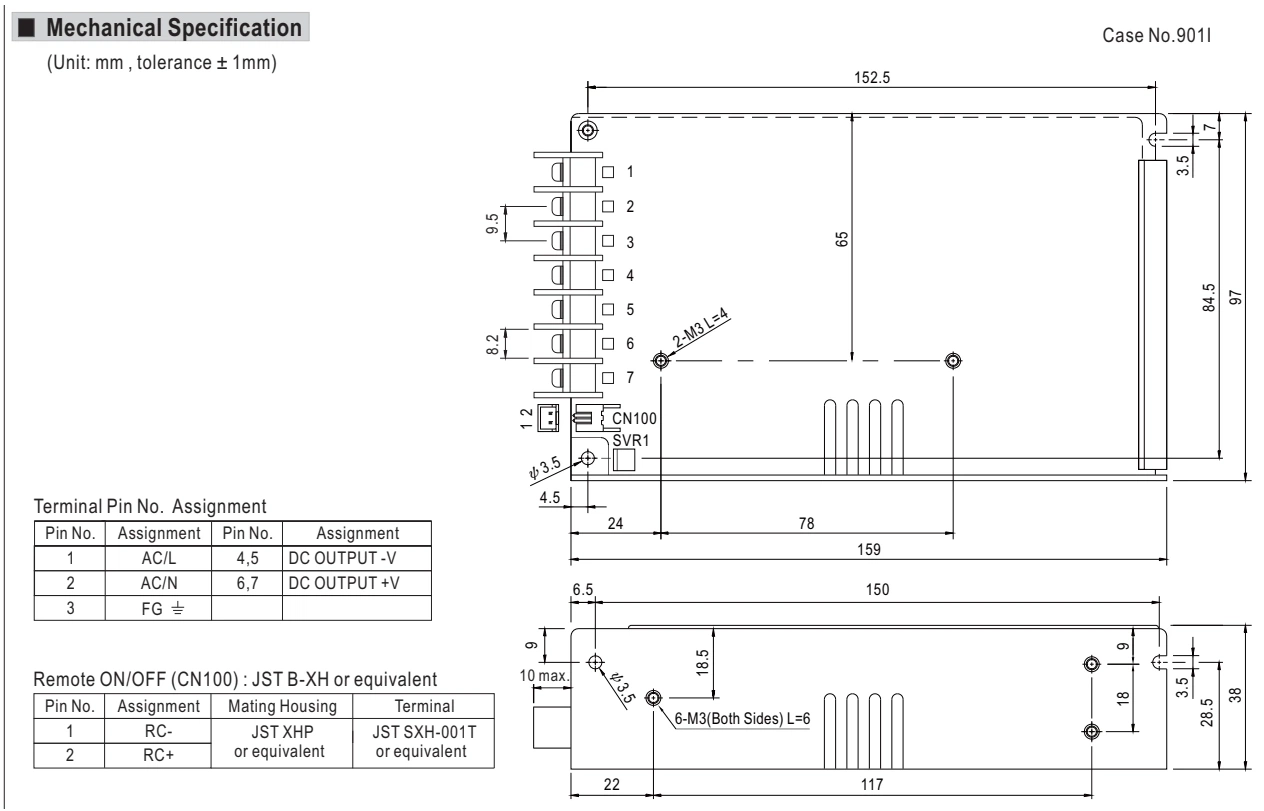

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- DC OUTPUT
- Выход постоянного тока
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- PIN NO.
- Номер контакта
- MAX.
- Максимум
- OFF
- Выключено
- FG
- Защитное заземление
- ON
- Включено
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- MATING HOUSING
- Корпус ответного разъёма
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ±1MM
- Размеры в миллиметрах; допуск ±1 мм.

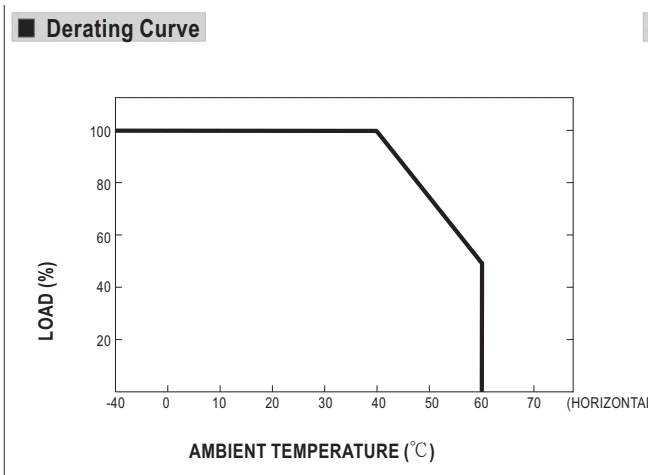

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение

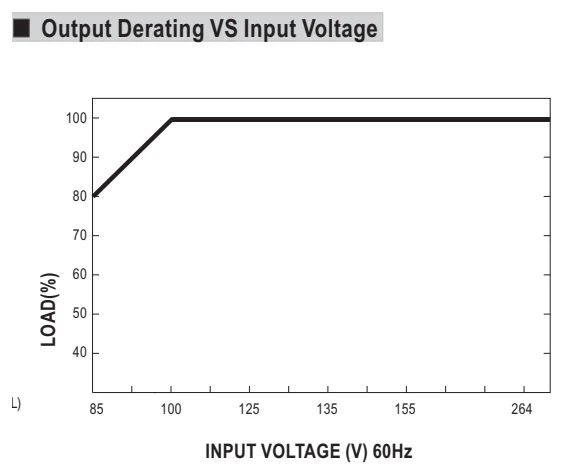

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL MSP-100-36 — медицинские источники питания. Параметры: выходное напряжение 36 В, выходной ток 2.9 А, мощность 104.4 Вт. Серия MSP-100. Характеристики, документация и запрос поставки в Казахстане.
Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.
Что проверить при выборе
Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
