MPM-10-5
MEAN WELL MPM-10-5 — медицинские источники питания. Параметры: выходное напряжение 5 В, выходной ток 2 А, мощность 10 Вт. Серия MPM-10. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- MPM-10-5
- Тип
- Медицинские источники питания
- Выходная мощность (U × I)
- 10 Вт
- Выходное напряжение
- 5 В
- Выходной ток
- 2 А
- Выход 1
- 5 В · 2 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-60601-1,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,035 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 80~264
- Обозначение параметров в каталоге
- O/P +5V2A
- Размеры (Д × Ш × В)
- 45.7 × 25.4 × 21.5 мм
- GTIN
- 4711287426440
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 5 В PDF, стр. 2 ↗
- Номинальный выходной ток
- 2 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 2 А PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Номинальная выходная мощность
- 10 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Допуск выходного напряжения
- ±2.5% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Нестабильность по входному напряжению
- ±0.3% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±0.5% PDF, стр. 2 ↗
- Время запуска и нарастания
- 1000 мс, 30 мс/230 В перем. 1000 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 80 ~ 264 В перем. 113 В~370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- КПД (тип.)
- 81% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 0.3 А/115 В перем. 0.2 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 25 А/115 В перем. 45 А/230 В перем. PDF, стр. 2 ↗
- Ток утечки (макс.)
- ток прикосновения <80мкА/264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.
- Рабочая температура
- -30 ~ +85 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +100 °C, 10 ~ 95% отн. вл.без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C(0 ~ 60 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ перем. PDF, стр. 2 ↗
- Габариты
- 45.7*25.4*21.5 мм (Д × Ш × В) или 1.8*1.0"0.85" дюймы PDF, стр. 2 ↗
- Охлаждение · серия MPM-10
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия MPM-10
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия MPM-10
- 45.7 × 25.4 × 21.5 мм Источник ↗
- Сертификаты серии · серия MPM-10
- CUL, TUV-60601-1, CB, CE, EAC, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 6 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 7 · стр. 2
Ток прикосновения измерен между первичным входом и выходом постоянного тока.
Примечание в документе производителя ↗Примечание 8 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 9 · стр. 2
Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Графики и чертежи производителя

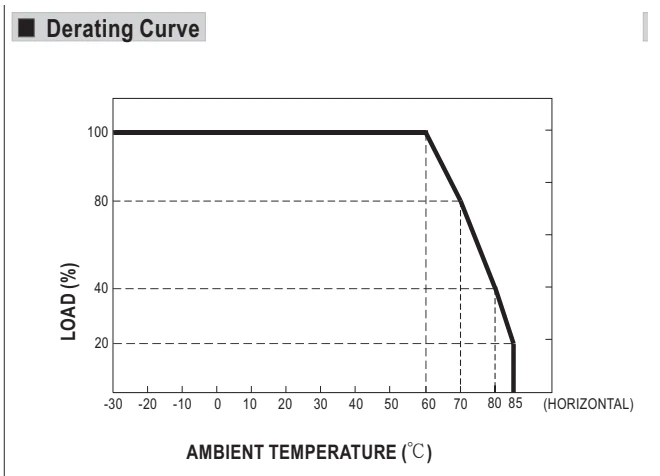

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение

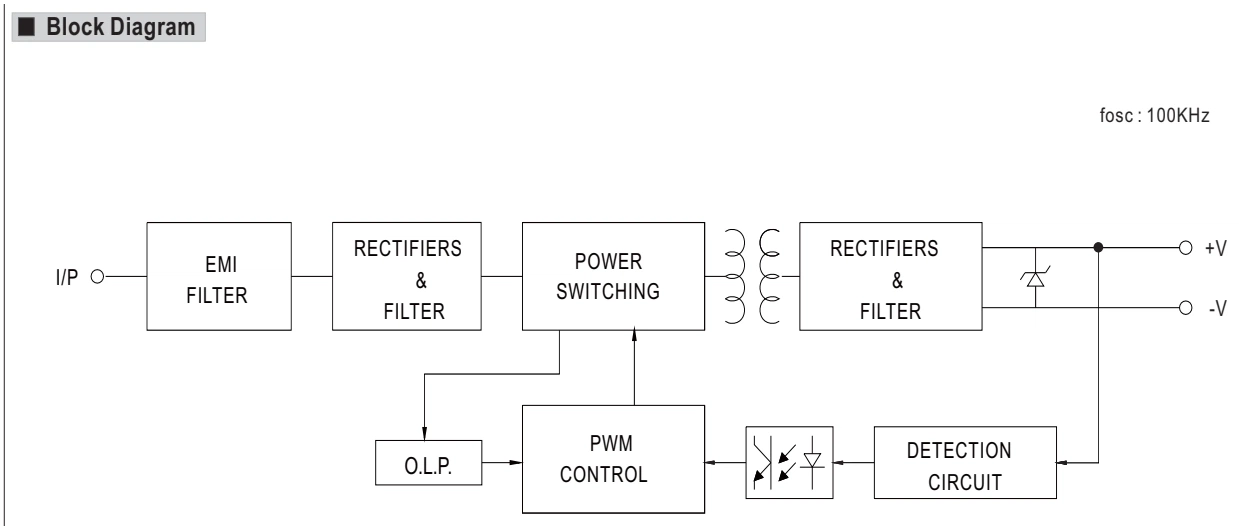

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

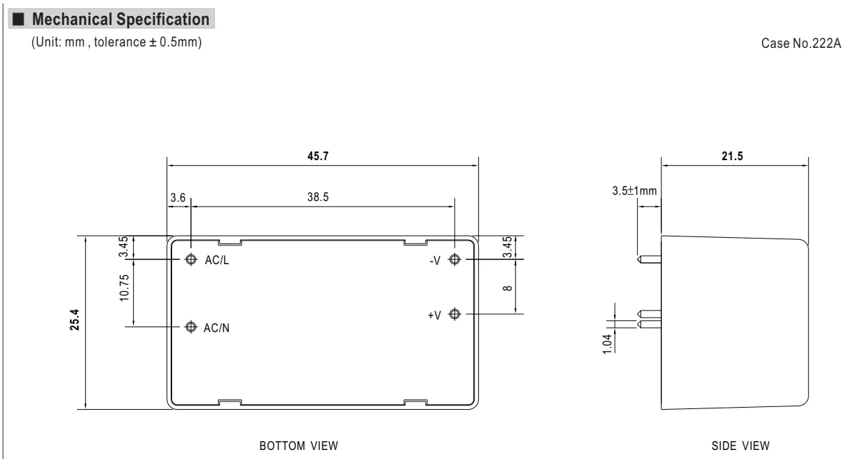

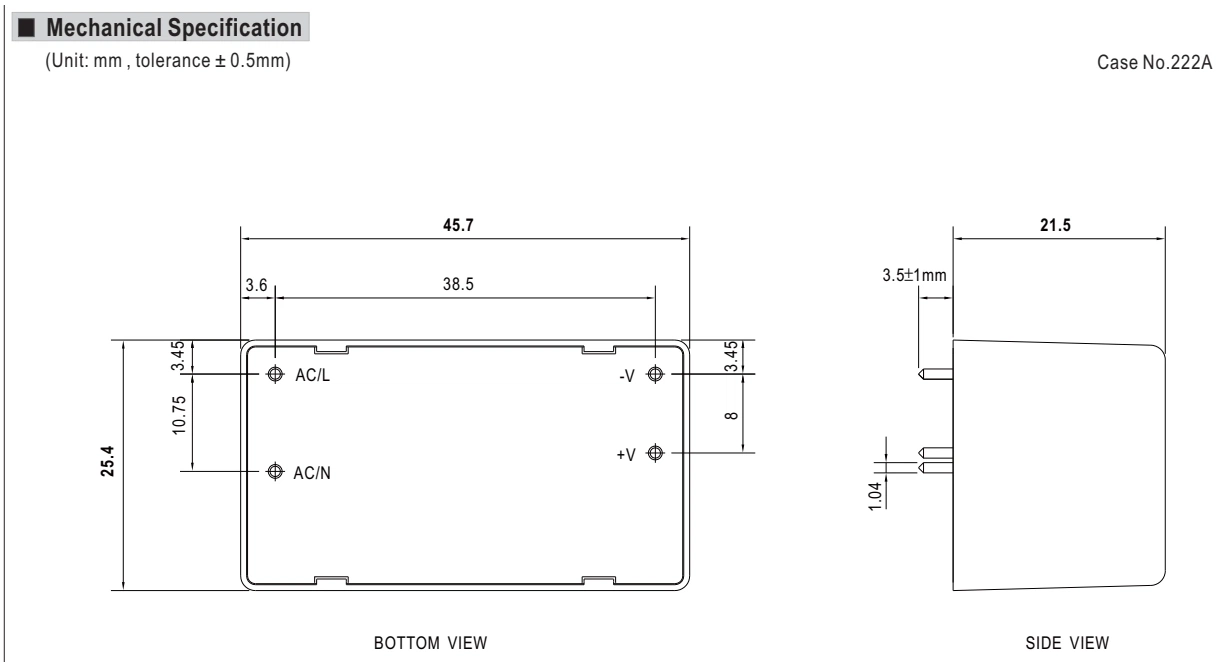

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- CASE NO.
- Номер корпуса
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- UNIT: MM , TOLERANCE ±0.5MM
- Размеры в миллиметрах; допуск ±0.5 мм.

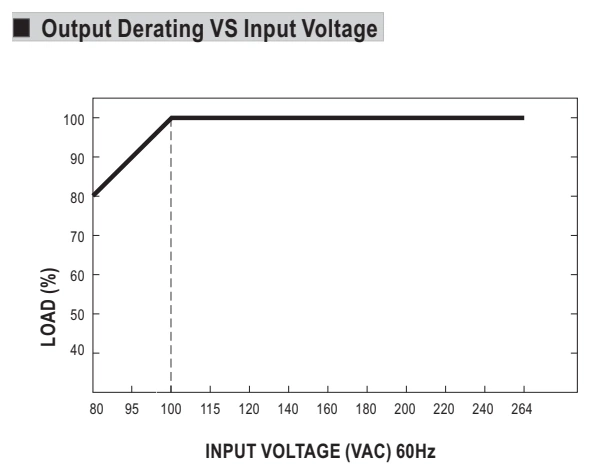

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- VAC
- В переменного тока
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL MPM-10-5 — медицинские источники питания. Параметры: выходное напряжение 5 В, выходной ток 2 А, мощность 10 Вт. Серия MPM-10. Характеристики, документация и запрос поставки в Казахстане.
Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.
Что проверить при выборе
Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
