LSP-160-12T
MEAN WELL LSP-160-12T — блоки питания в корпусе. Параметры: мощность 160 Вт. Серия LSP-160. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- LSP-160-12T
- Тип
- Блоки питания в корпусе
- Мощность по каталогу
- 160 Вт
- Выходное напряжение
- 12 В
- Выходной ток
- 13.5 А
- Выход 1
- 12 В · 13,5 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CCC,CB,CE,BSMI,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,356 кг
- Код HS по каталогу
- 8504401400
- ECCN по каталогу
- EAR99
- Входное напряжение
- 100~264
- Обозначение параметров в каталоге
- O/P 12V/13.5A
- Размеры (Д × Ш × В)
- 194 × 55 × 20 мм
- GTIN
- 4711232760629
- Страна производства
- Китай
Данные производителя
- Охлаждение · серия LSP-160
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия LSP-160
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия LSP-160
- 194 × 55 × 20 мм Источник ↗
- Сертификаты серии · серия LSP-160
- CUL, TUV-62368-1, CCC, CB, CE, BSMI, EAC, UKCA Источник ↗
Графики и чертежи производителя

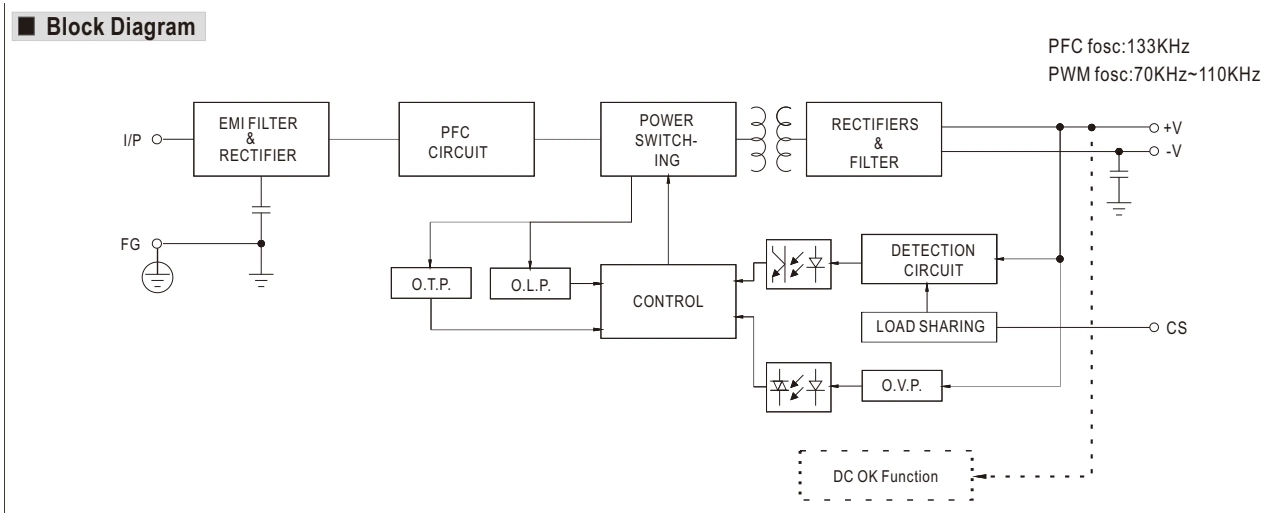

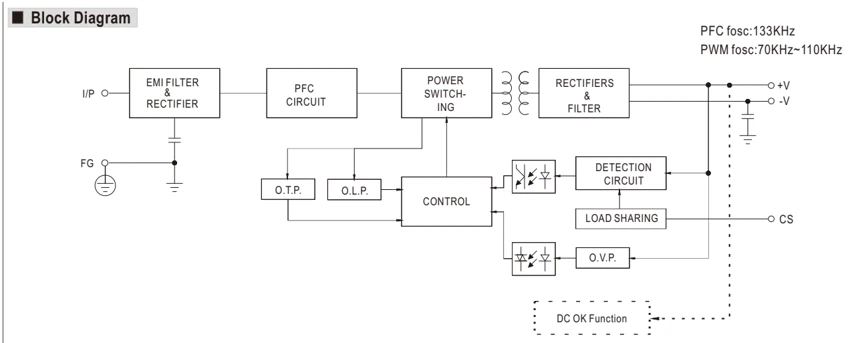

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- FUNCTION
- Назначение
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- LOAD
- Нагрузка
- PWM
- ШИМ
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования

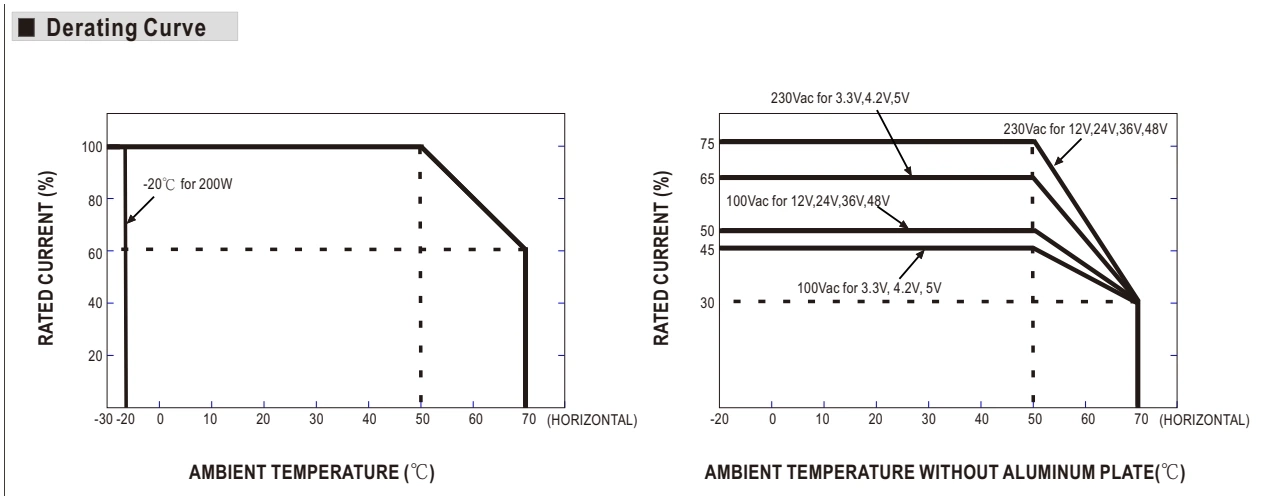

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- VAC
- В переменного тока

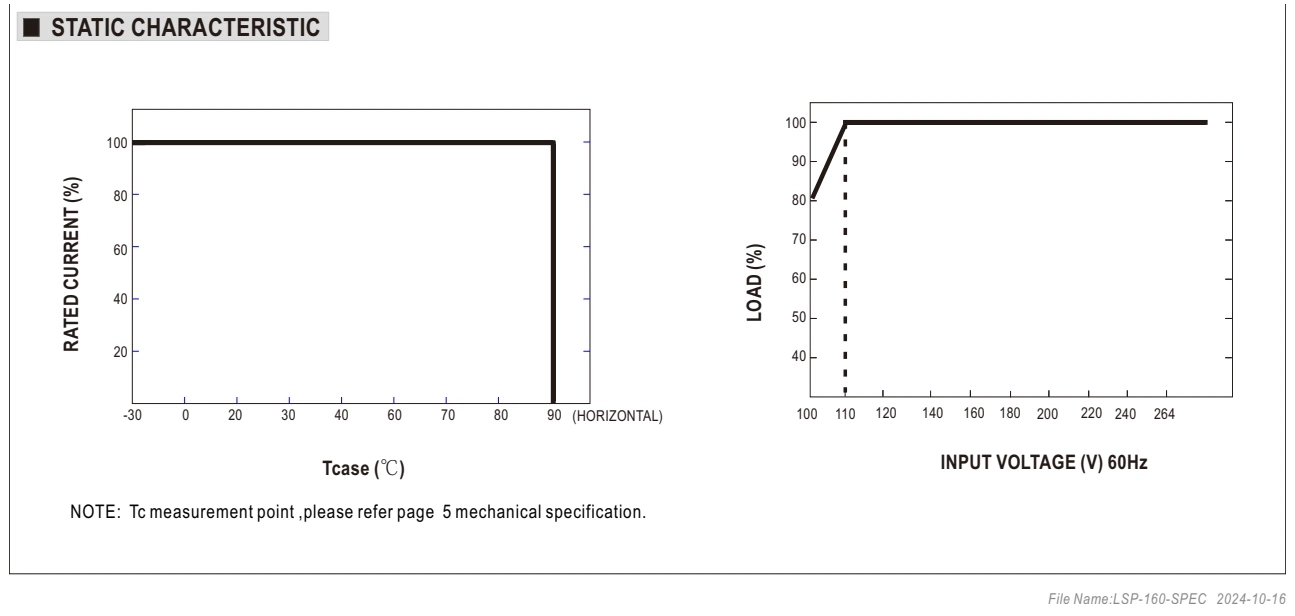

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- HZ
- Гц
- TCASE
- Температура корпуса
- TC
- Контрольная точка температуры корпуса

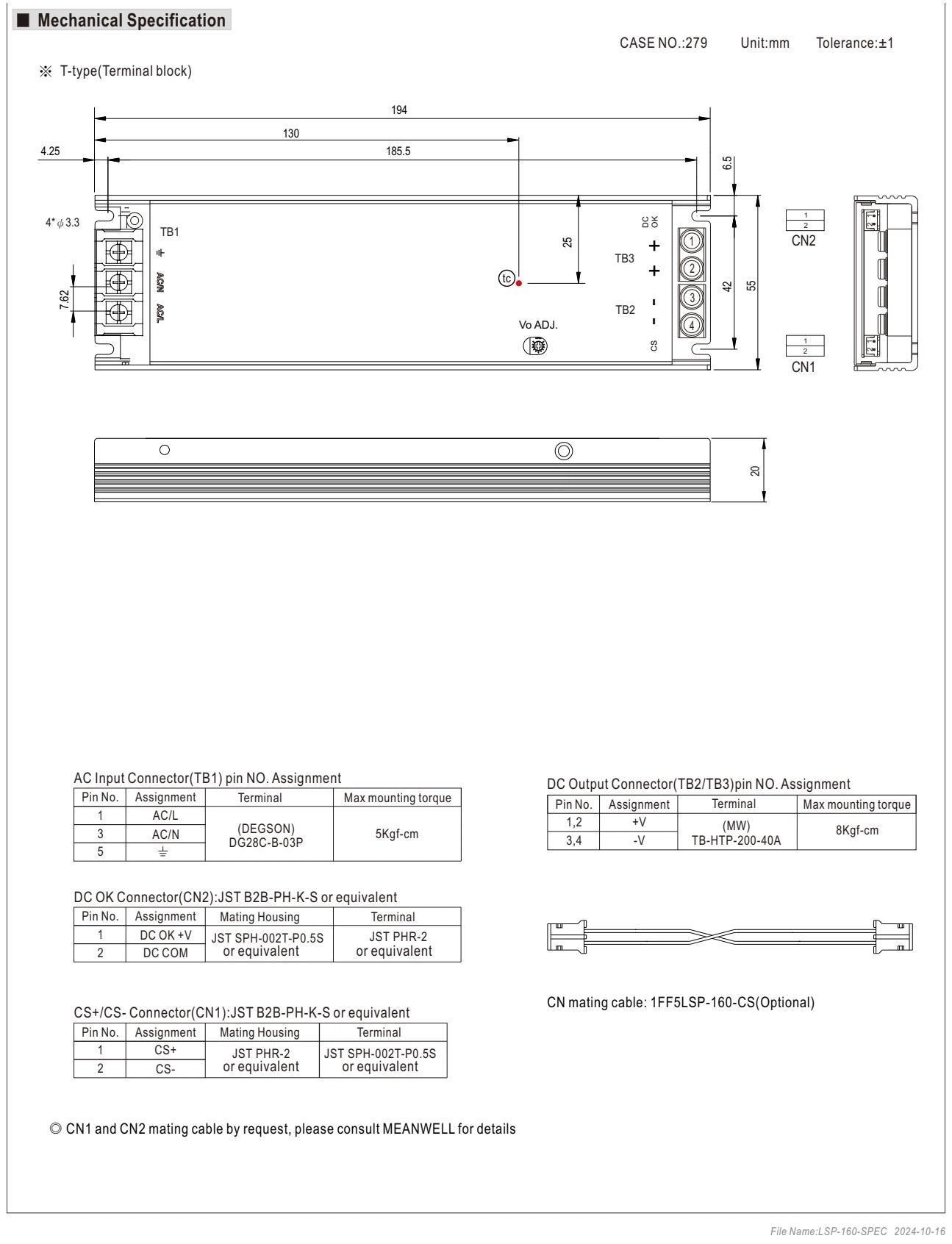

Габаритный чертёж · стр. 5
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- MOUNTING
- Крепление
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- AC INPUT
- Вход переменного тока
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TC
- Контрольная точка температуры корпуса
- MATING HOUSING
- Корпус ответного разъёма
- TOLERANCE
- Допуск

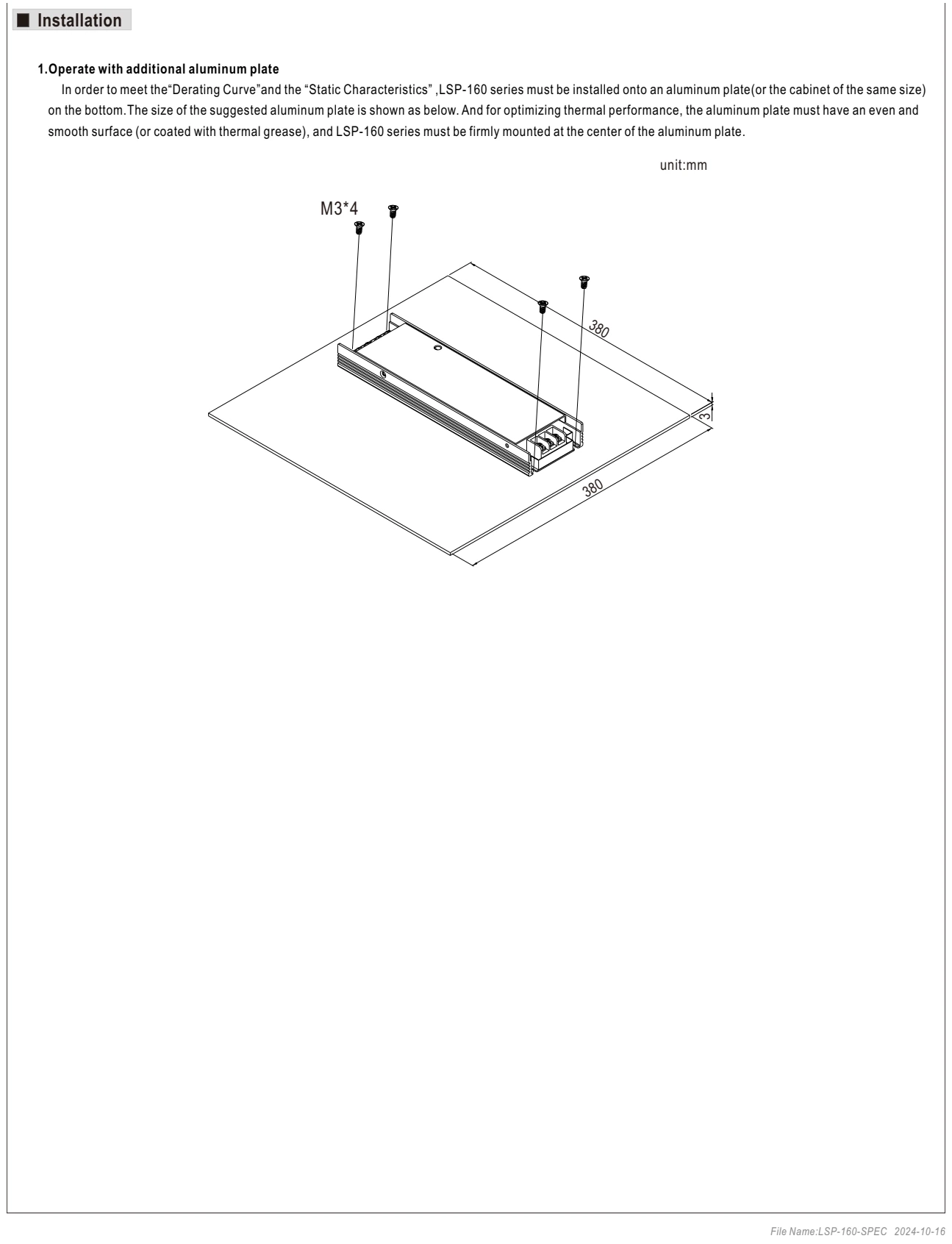

Установка · стр. 7
Увеличить рисунок ↗Обозначения
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- ON
- Включено
- MM
- мм
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LSP-160-12T — блоки питания в корпусе. Параметры: мощность 160 Вт. Серия LSP-160. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства LSP-160 уточнит менеджер при обращении.
Документация относится к семейству LSP-160. Открыть страницу производителя ↗
