LRS-100N2-12

Характеристики

Производитель

MEAN WELL

Модель

LRS-100N2-12

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

102 Вт

Выходное напряжение

12 В

Выходной ток

8.5 А

Выход 1

12 В · 8,5 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CCC,CB,CE,BSMI,BIS,KC,EAC,RCM,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,35 кг

ECCN по каталогу

EAR99

Входное напряжение

85~264

Обозначение параметров в каталоге

O/P +12V8.5A

Размеры (Д × Ш × В)

129 × 97 × 30 мм

GTIN

4711287490090

Страна производства

Китай

Гарантия производителя

36 мес.

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Номинальный выходной ток

8.5 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 8.5 А PDF, стр. 2 ↗

Номинальная выходная мощность

102 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

120 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

10.2 ~ 13.8 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

500 мс, 30 мс/230 В перем. 500 мс,30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

55 мс/230 В перем. 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

85 ~ 264 В перем. 120 ~ 373 В пост. (выдерживает повышение до 300 В переменного напряжения в течение 5 с без повреждения) PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

88% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

2.1 А/115 В перем. 1.2 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 55 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<0.75 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:1.25 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

129*97*30 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия LRS-100N2

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия LRS-100N2

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LRS-100N2

129 × 97 × 30 мм Источник ↗

Сертификаты серии · серия LRS-100N2

CUL, TUV-62368-1, CCC, CB, CE, BSMI, BIS, KC, EAC, RCM, UKCA Источник ↗

Графики и чертежи производителя

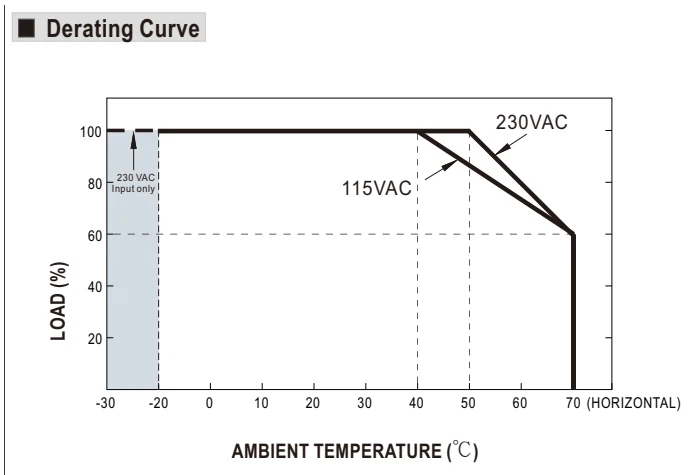

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

Оригинал в PDF · стр. 3 ↗

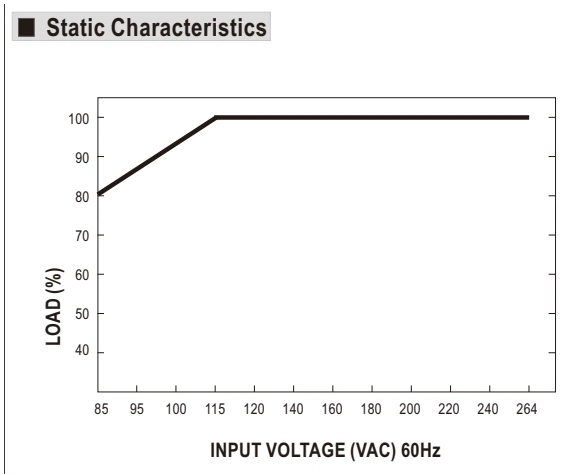

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

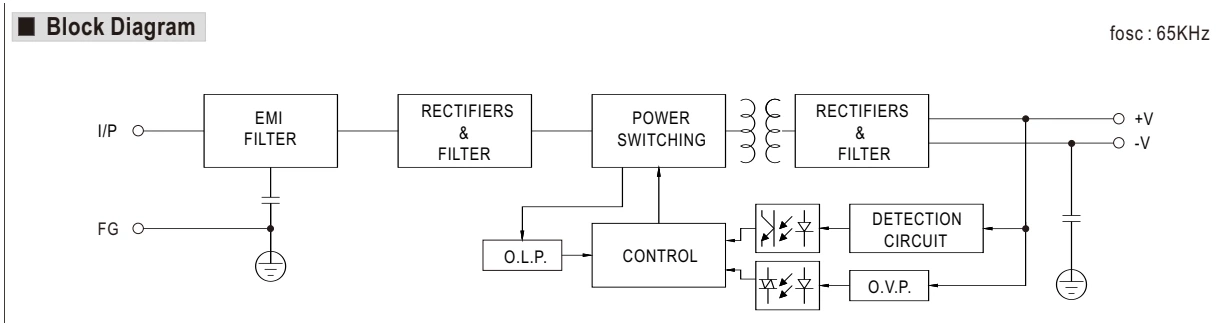

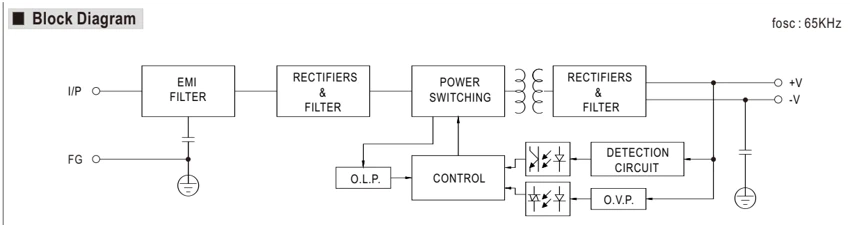

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

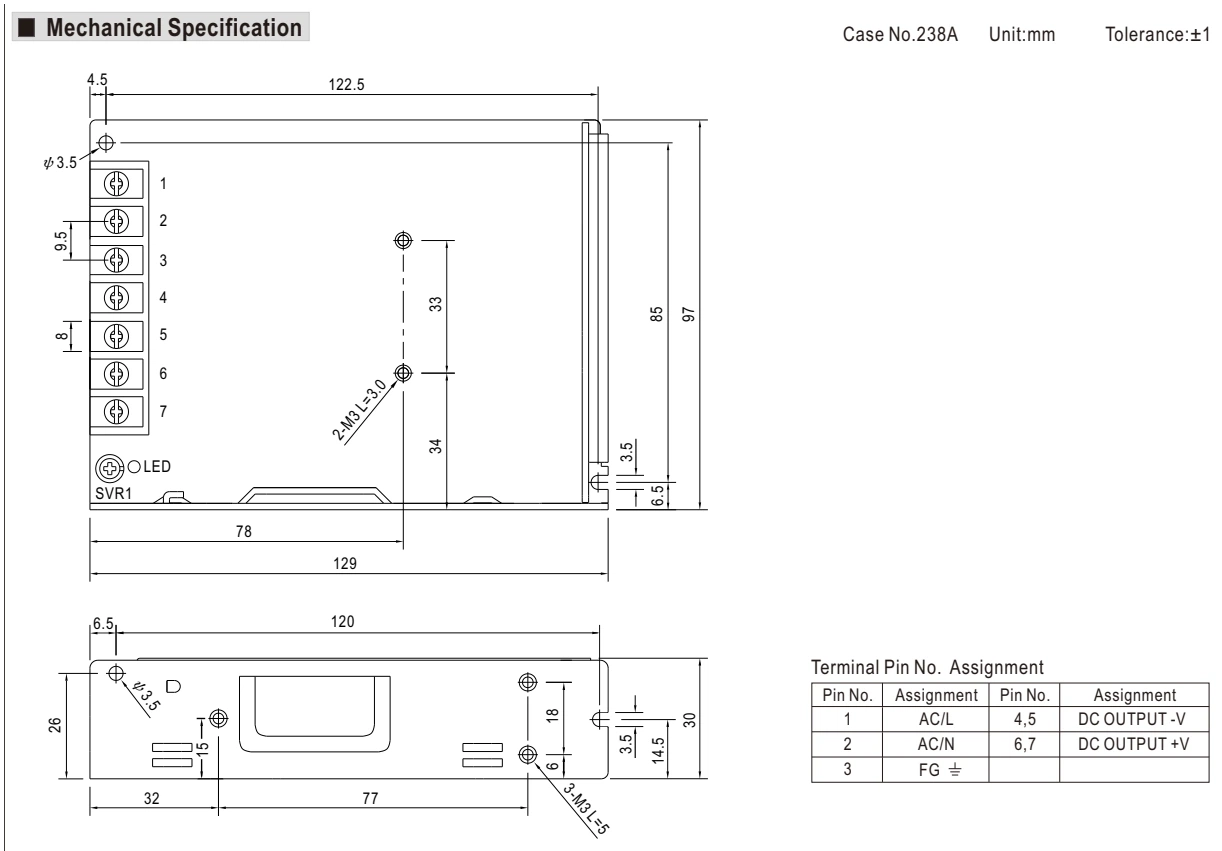

Габаритный чертёж · стр. 5

Увеличить рисунок ↗

Габаритный чертёж · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

UNIT

Единицы измерения

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

TOLERANCE

Допуск

Оригинал в PDF · стр. 5 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL LRS-100N2-12 — блоки питания в корпусе. Параметры: выходное напряжение 12 В, выходной ток 8.5 А, мощность 102 Вт. Серия LRS-100N2. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
