LPV-150-48

Характеристики

Производитель

MEAN WELL

Модель

LPV-150-48

Тип

LED-драйверы и питание освещения

Выходная мощность (U × I)

153.6 Вт

Выходное напряжение

48 В

Выходной ток

3.2 А

Выход 1

48 В · 3,2 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,FCC,BIS,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,79 кг

ECCN по каталогу

EAR99

Входное напряжение

180~305

Обозначение параметров в каталоге

O/P +48V3.2A

Размеры (Д × Ш × В)

191 × 63 × 37.5 мм

GTIN

4711287455877

Страна производства

Китай

Данные производителя

Выходное напряжение

48 В PDF, стр. 2 ↗

Номинальный выходной ток

3.2 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 3.2 А PDF, стр. 2 ↗

Номинальная выходная мощность

153.6 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

200 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗

Нестабильность по нагрузке

±2.0% PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

90% PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 60 А(длительность импульса=900 мкс измерено при 50% пикового тока) при 230 В перем. Холодный пуск 75 А(длительность импульса=900 мкс измерено при 50% пикового тока) при 115 В перем. PDF, стр. 2 ↗

Рабочая температура

-25 ~ +65 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

191*63*37.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия LPV-150

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия LPV-150

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LPV-150

191 × 63 × 37.5 мм Источник ↗

Сертификаты серии · серия LPV-150

CUL, CE, EAC, FCC, UKCA, BIS, CB Источник ↗

Графики и чертежи производителя

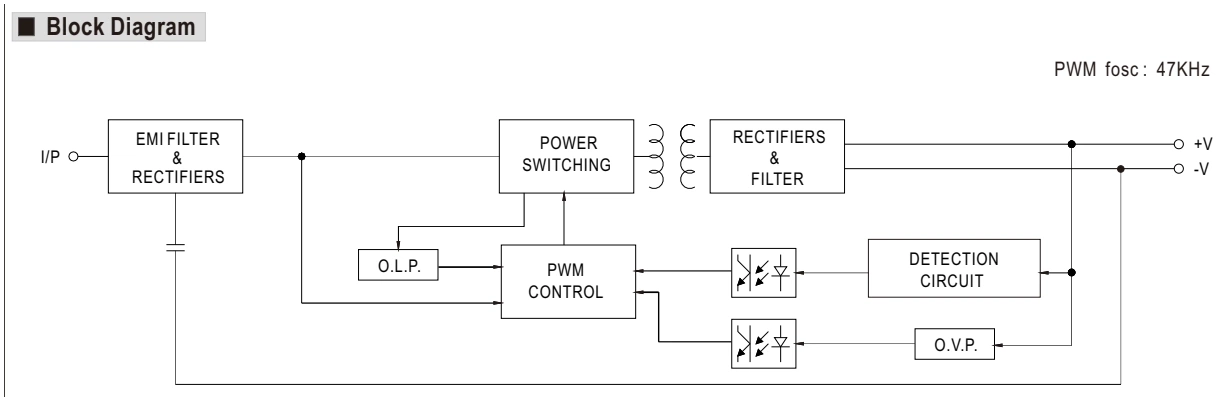

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

Оригинал в PDF · стр. 3 ↗

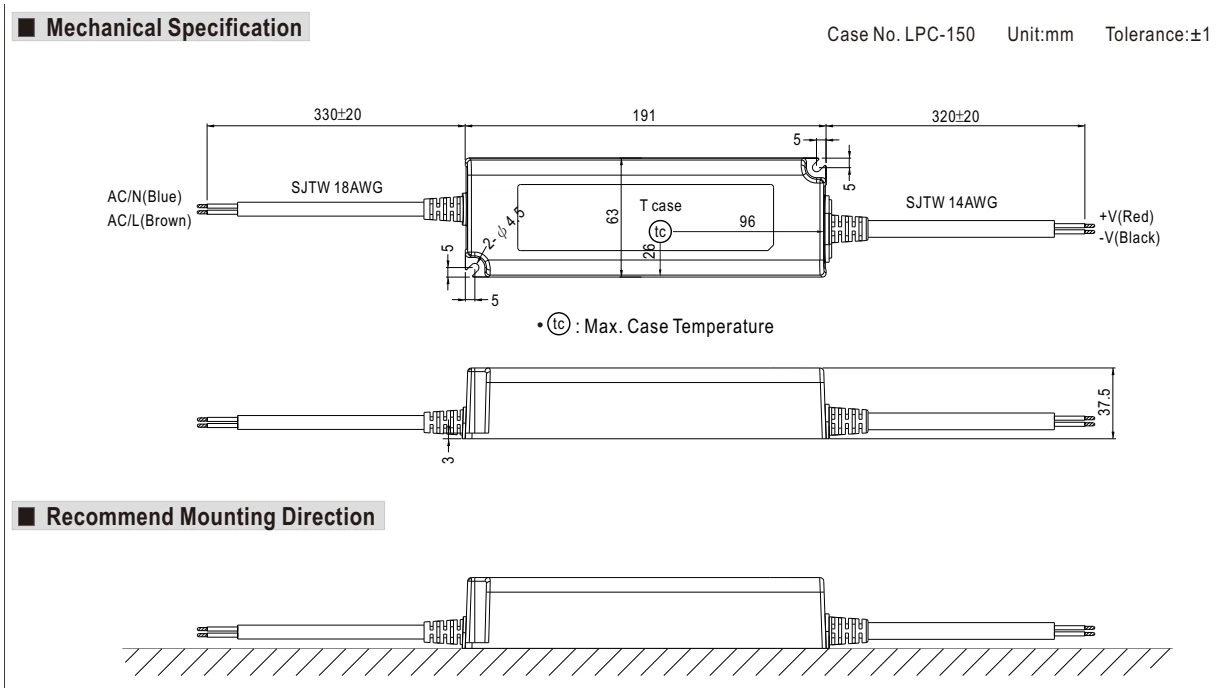

Габаритный чертёж · стр. 3

Увеличить рисунок ↗

Габаритный чертёж · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

MOUNTING

Крепление

CASE NO.

Номер корпуса

UNIT:MM

Размеры в миллиметрах

UNIT

Единицы измерения

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

BROWN

Коричневый

BLUE

Синий

RED

Красный

BLACK

Чёрный

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

DIRECTION

Направление

TOLERANCE

Допуск

Оригинал в PDF · стр. 3 ↗

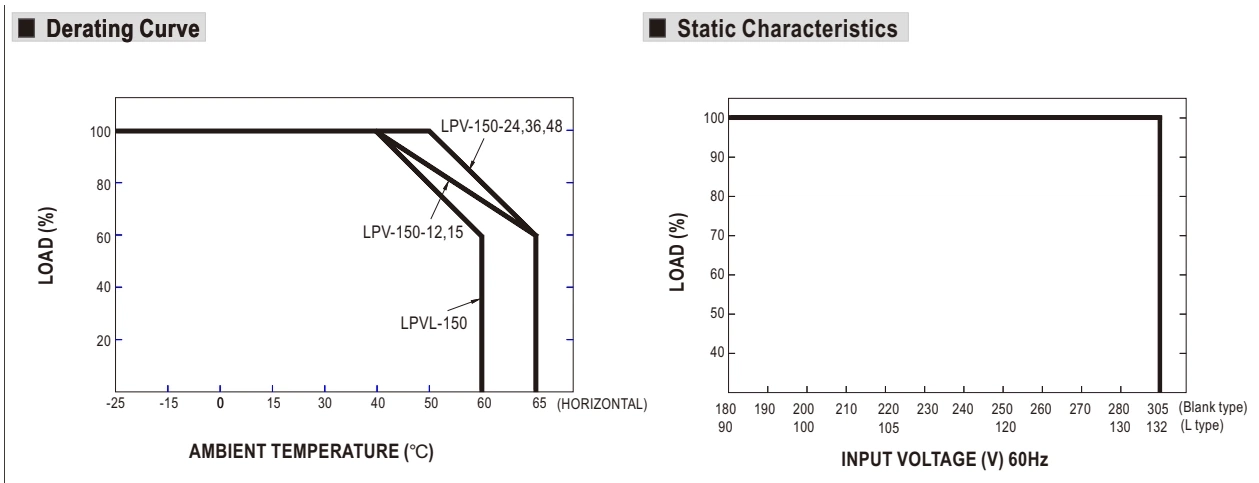

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL LPV-150-48 — led-драйверы и питание освещения. Параметры: выходное напряжение 48 В, выходной ток 3.2 А, мощность 153.6 Вт. Серия LPV-150. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
