LPS-100-12

Характеристики

Производитель

MEAN WELL

Модель

LPS-100-12

Тип

Источники для монтажа на плату

Выходная мощность (U × I)

100.8 Вт

Выходное напряжение

12 В

Выходной ток

8.4 А

Выход 1

12 В · 8,4 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,479 кг

ECCN по каталогу

EAR99

Входное напряжение

115/230 auto

Обозначение параметров в каталоге

O/P +12V8.4A

Размеры (Д × Ш × В)

222 × 62 × 33.6 мм

GTIN

4711287425771

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 1 ↗

Номинальный выходной ток

8.4 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 8.4 А PDF, стр. 1 ↗

Номинальная выходная мощность

100.8 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.5% PDF, стр. 1 ↗

Время запуска и нарастания

800 мс, 50 мс/230 В перем. 1200 мс, 50 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

КПД (тип.)

79% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

2.3 А/115 В перем. 1.5 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск30 А/115 В перем. 60 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<1 мА/ 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-10 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-20 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.05%/°C(0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

222*62*32 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия LPS-100

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия LPS-100

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LPS-100

222 × 62 × 32 мм Источник ↗

Сертификаты серии · серия LPS-100

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

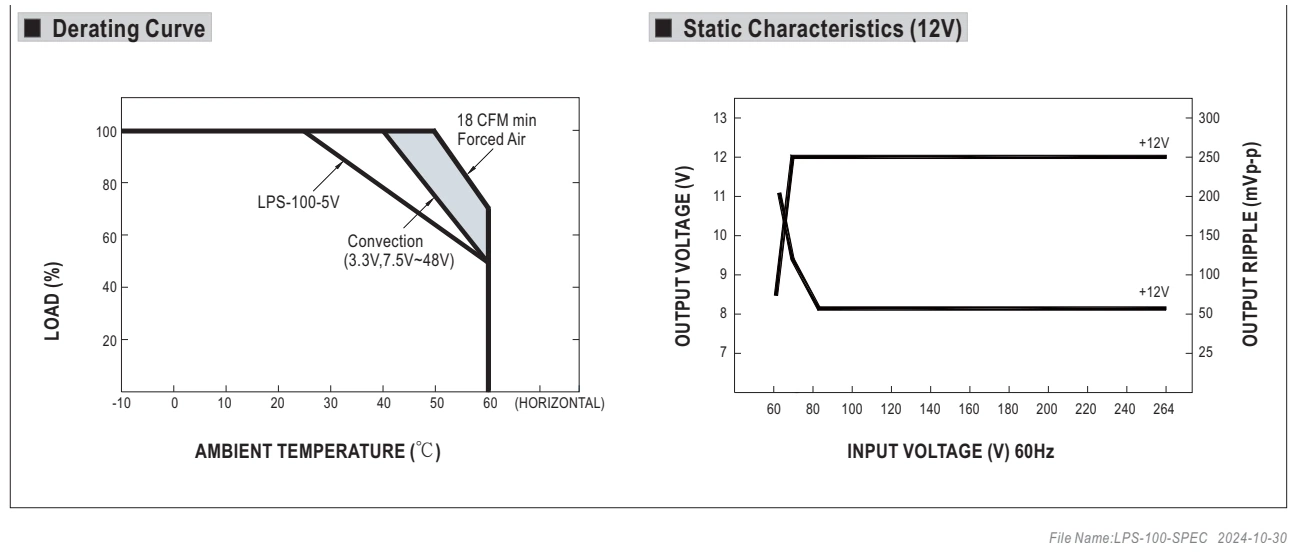

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

HORIZONTAL

Горизонтальное положение

HZ

Гц

Оригинал в PDF · стр. 2 ↗

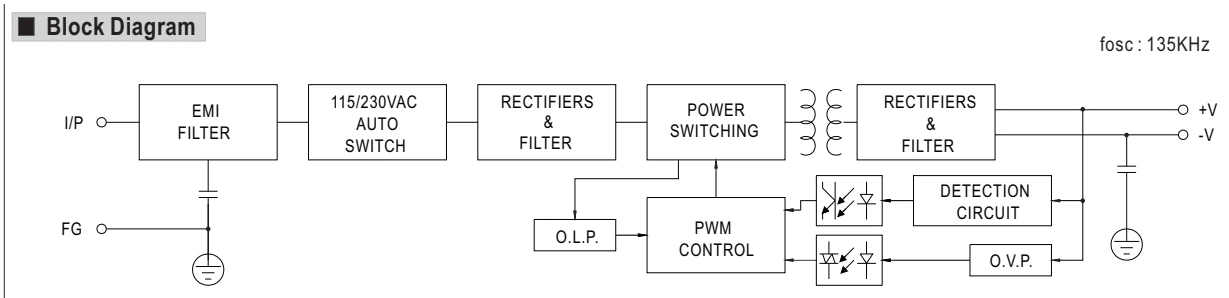

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

VAC

В переменного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

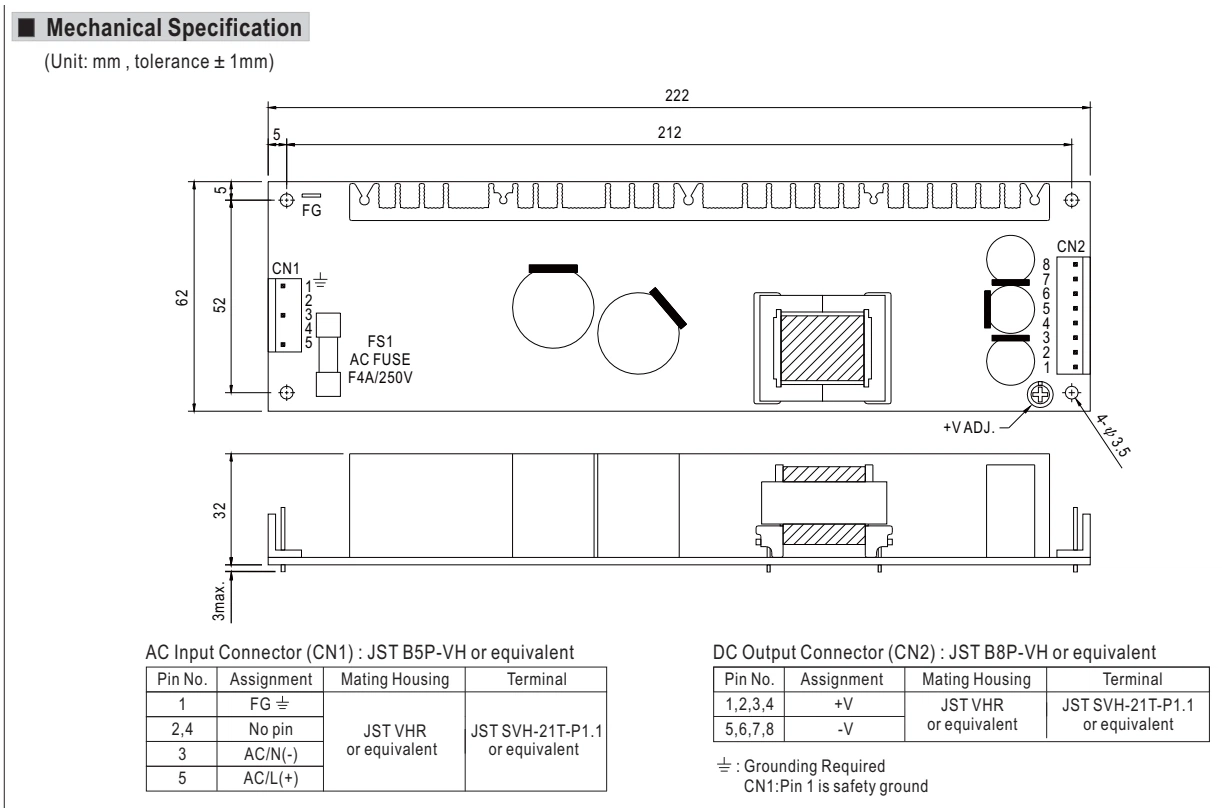

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ±1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 2 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL LPS-100-12 — источники для монтажа на плату. Параметры: выходное напряжение 12 В, выходной ток 8.4 А, мощность 100.8 Вт. Серия LPS-100. Характеристики, документация и запрос поставки в Казахстане.

Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.

Что проверить при выборе

Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
