LPL-18-24
MEAN WELL LPL-18-24 — led-драйверы и питание освещения. Параметры: мощность 18 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- LPL-18-24
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 18 Вт
- Выходное напряжение
- 24 В
- Выходной ток
- 0.75 А
- Выход 1
- 24 В · 0,75 А
- Стандарты безопасности (по каталогу)
- CE,FCC,EAC
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,176 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~132
- Обозначение параметров в каталоге
- O/P 24V/0.75A
- Размеры (Д × Ш × В)
- 140 × 30 × 20 мм
- GTIN
- 4711287440811
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 24 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 0.75 А PDF, стр. 1 ↗
- Диапазон выходного тока
- 0 ~ 0.75 А PDF, стр. 1 ↗
- Номинальная выходная мощность
- 18 Вт PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 150 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±3.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±1.0% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±2.0% PDF, стр. 1 ↗
- Время запуска и нарастания
- 1500 мс, 30 мс / 115 В перем. PDF, стр. 1 ↗
- Время удержания (тип.)
- 20 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 90 ~ 132 В перем. 127 ~ 186 В пост. PDF, стр. 1 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 1 ↗
- КПД (тип.)
- 83% PDF, стр. 1 ↗
- Входной ток переменного напряжения
- 0.5 А/115 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- Холодный пуск 40 А(длительность импульса=200 мкс измерено при 50% пикового тока) при 115 В перем. PDF, стр. 1 ↗
- Ток утечки
- 0.25 мА / 115 В перем. PDF, стр. 1 ↗
- Рабочая температура
- -30~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 140*30*22(Д × Ш × В) PDF, стр. 1 ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 115 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 4 · стр. 1
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 6 · стр. 1
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

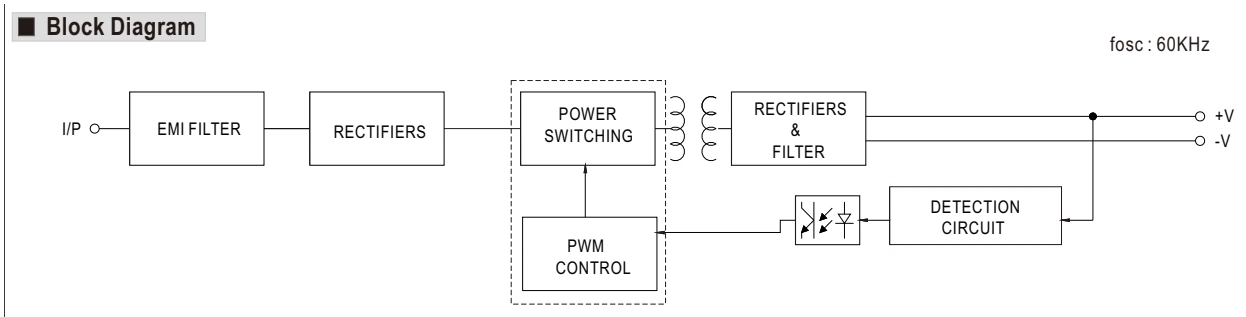

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

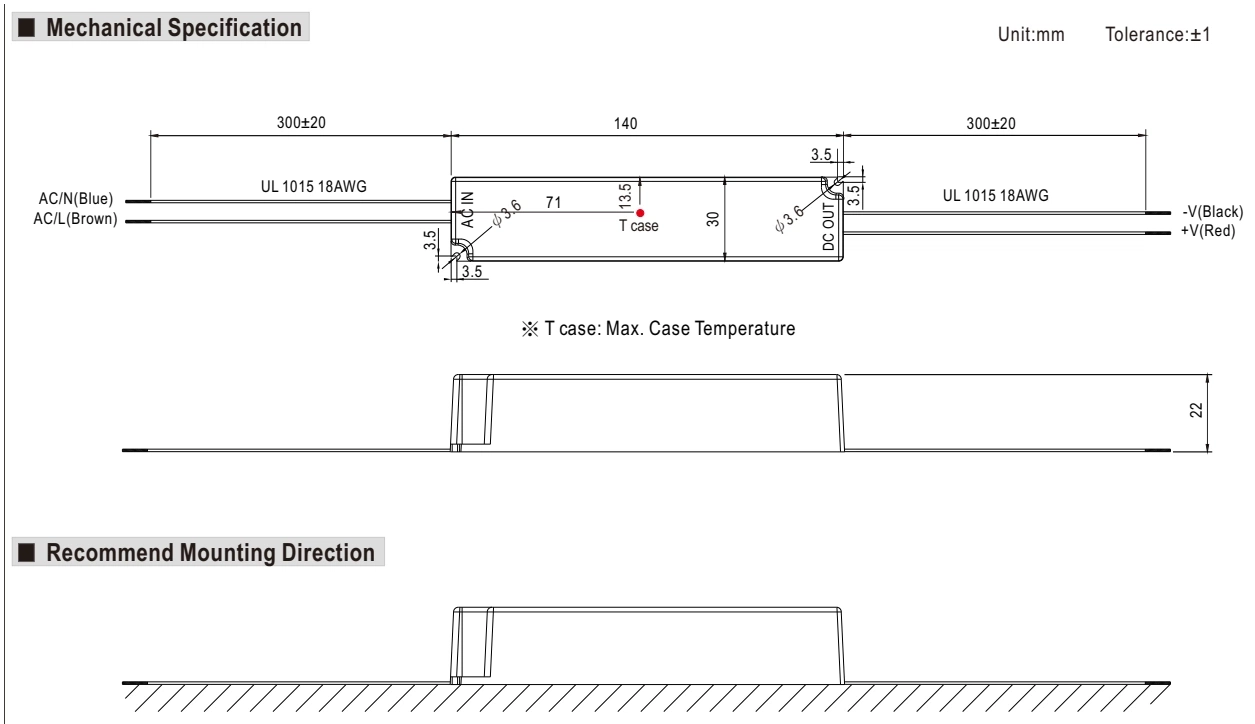

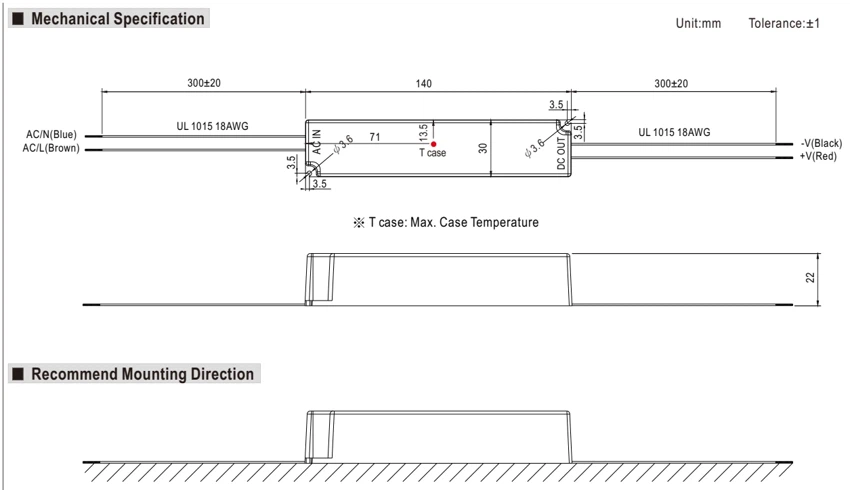

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- MOUNTING
- Крепление
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- MAX.
- Максимум
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- RED
- Красный
- BLACK
- Чёрный
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- DIRECTION
- Направление
- TOLERANCE
- Допуск

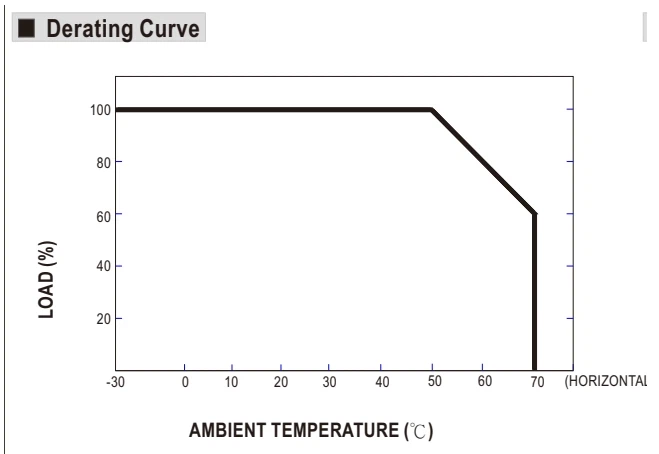

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

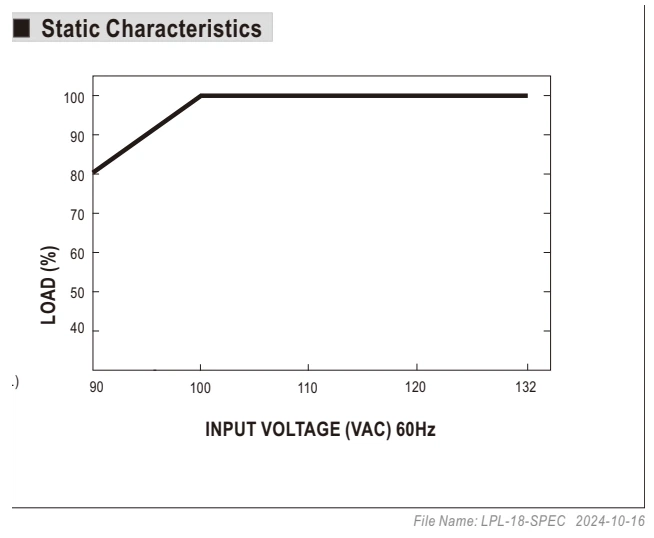

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LPL-18-24 — led-драйверы и питание освещения. Параметры: мощность 18 Вт. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
