LPHC-18-350
MEAN WELL LPHC-18-350 — led-драйверы и питание освещения. Параметры: мощность 18 Вт. Серия LPHC-18. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- LPHC-18-350
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 18 Вт
- Выходной ток
- 0.35 А
- Выход 1
- 6–48 В · 0,35 А
- Стандарты безопасности (по каталогу)
- CE,BIS,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,176 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 180~264
- Обозначение параметров в каталоге
- O/P +6~48V350mA
- Размеры (Д × Ш × В)
- 140 × 30 × 20 мм
- GTIN
- 4711287440866
- Страна производства
- Китай
Данные производителя
- Номинальный выходной ток
- 350 мА PDF, стр. 1 ↗
- Диапазон напряжения в режиме стабилизации тока
- 6~48 В PDF, стр. 1 ↗
- Номинальная выходная мощность
- 16.8 Вт PDF, стр. 1 ↗
- Пульсации выходного тока
- ±5% PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±5.0% PDF, стр. 1 ↗
- Точность выходного тока
- ±8.0% PDF, стр. 1 ↗
- Время запуска и нарастания
- 3600 мс, 100 мс / 230 В перем. PDF, стр. 1 ↗
- Время удержания (тип.)
- 20 мс/230 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 180 ~ 264 В перем. 254 ~ 370 В пост. PDF, стр. 1 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 1 ↗
- КПД (тип.)
- 80% PDF, стр. 1 ↗
- Входной ток переменного напряжения
- 0.3 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- Холодный пуск 50 А(длительность импульса=190 мкс измерено при 50% пикового тока) при 230 В перем. PDF, стр. 1 ↗
- Ток утечки
- 0.25 мА / 240 В перем. PDF, стр. 1 ↗
- Рабочая температура
- -30~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.2%/°C (0 ~ 50 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 140*30*22(Д × Ш × В) PDF, стр. 1 ↗
- Охлаждение · серия LPHC-18
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия LPHC-18
- 2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия LPHC-18
- 140 × 30 × 20 мм Источник ↗
- Сертификаты серии · серия LPHC-18
- CE, EAC, UKCA, BIS Источник ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 4 · стр. 1
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Графики и чертежи производителя

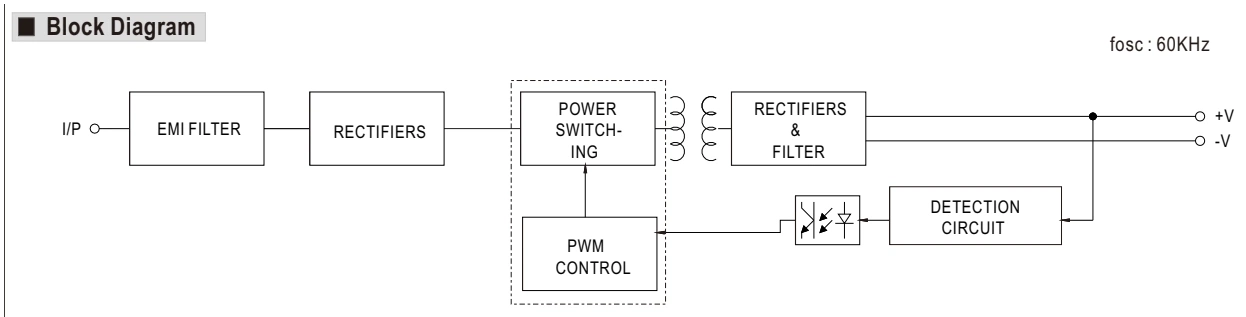

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- POWER
- Мощность
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

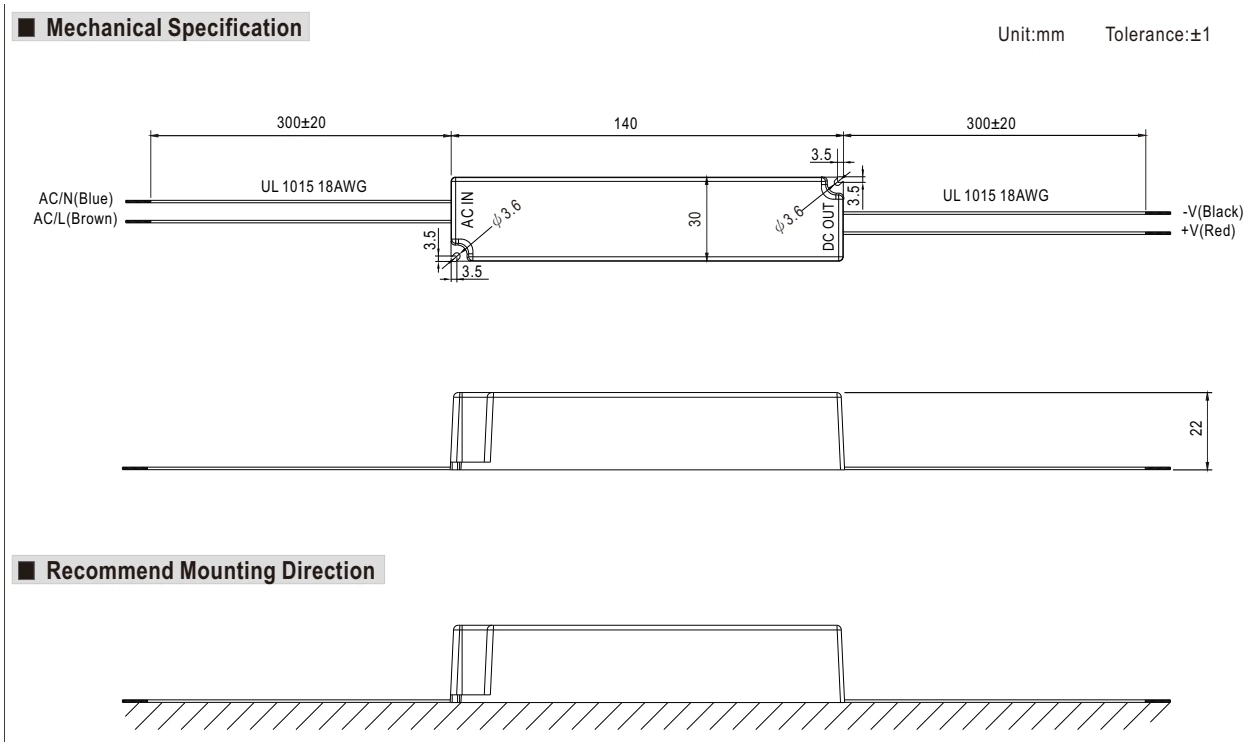

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- MOUNTING
- Крепление
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- RED
- Красный
- BLACK
- Чёрный
- DIRECTION
- Направление
- TOLERANCE
- Допуск

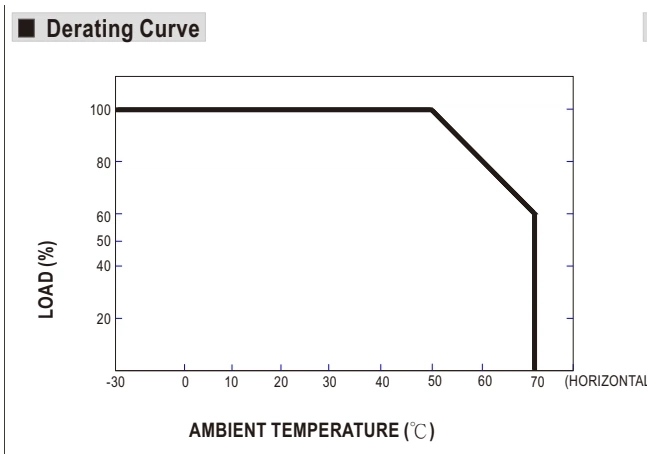

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

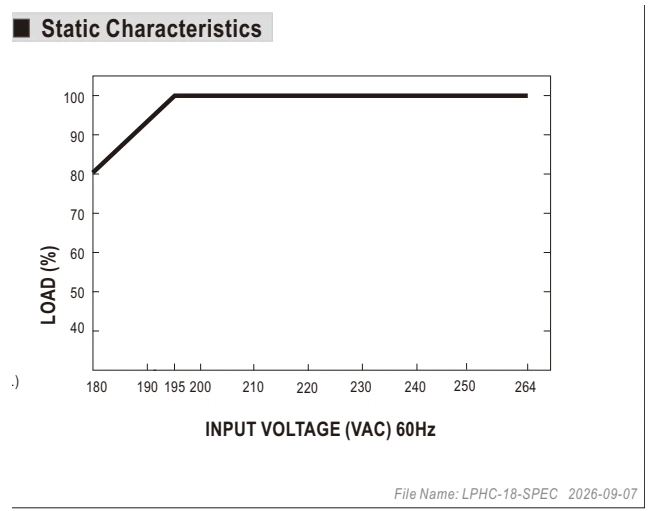

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LPHC-18-350 — led-драйверы и питание освещения. Параметры: мощность 18 Вт. Серия LPHC-18. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
