LDH-65-1050
MEAN WELL LDH-65-1050 — led-драйверы и питание освещения. Параметры: мощность 65 Вт. Серия LDH-65. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- LDH-65-1050
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 65 Вт
- Выходной ток
- 1.05 А
- Выход 1
- 12,5–60 В · 1,05 А
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,152 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 9.5~32V DC
- Обозначение параметров в каталоге
- O/P +12.5~60V 1050mA
- Размеры (Д × Ш × В)
- 75 × 53 × 22.7 мм
- GTIN
- 4711287455563
- Страна производства
- Китай
Данные производителя
- Номинальный выходной ток
- 1050 мА PDF, стр. 2 ↗
- Точность выходного тока (тип.)
- ±5% при 12 В пост. на входе и 24 В пост. на входе PDF, стр. 2 ↗
- Диапазон выходного напряжения
- 12.5~60 В пост. PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Номинальная выходная мощность
- 63.0 Вт PDF, стр. 2 ↗
- Пульсации выходного тока
- 5%(@номинальный ток) PDF, стр. 2 ↗
- Входное напряжение
- 9.5~32 В пост. PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Рабочая температура
- -40 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Габариты
- 75*53*22.7 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия LDH-65
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия LDH-65
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия LDH-65
- 75 × 53 × 22.7 мм Источник ↗
- Сертификаты серии · серия LDH-65
- CE, EAC, UKCA Источник ↗
Графики и чертежи производителя

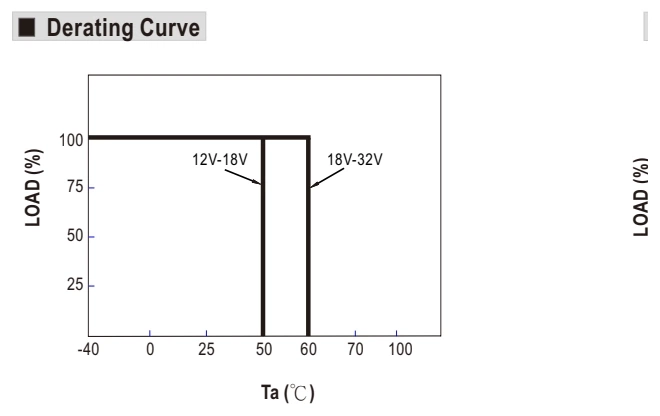

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка

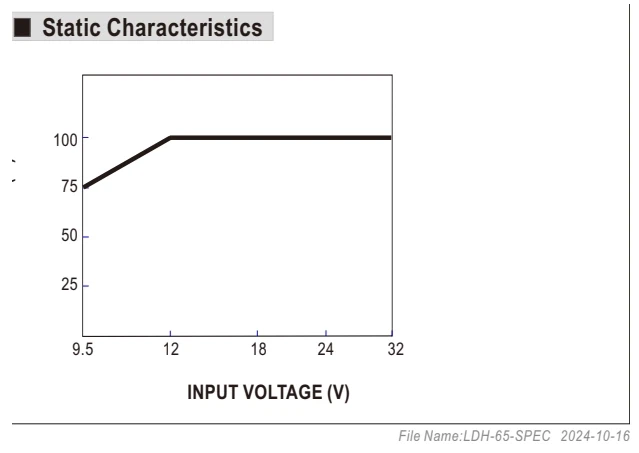

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка

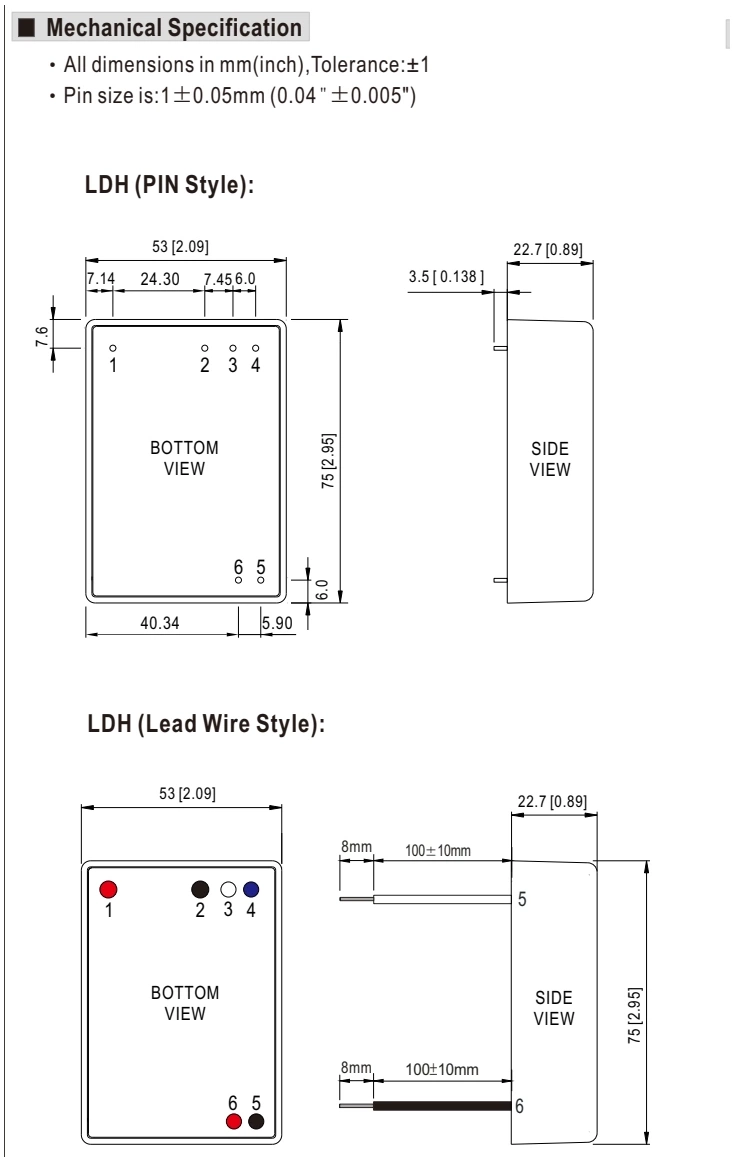

Габаритный чертёж · стр. 3
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- WIRE
- Провод
- MM
- мм
- TOLERANCE
- Допуск
КПД и нагрузка · стр. 5
Увеличить рисунок ↗Обозначения
- OUTPUT VOLTAGE
- Выходное напряжение
- INPUT VOLTAGE
- Входное напряжение
- EFFICIENCY
- КПД
- POWER
- Мощность
- LOAD
- Нагрузка
- OFF
- Выключено
- VDC
- В постоянного тока
Назначение контактов · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- DIMMING
- Диммирование
- PIN NO.
- Номер контакта
- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- BLUE
- Синий
- RED
- Красный
- BLACK
- Чёрный
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LDH-65-1050 — led-драйверы и питание освещения. Параметры: мощность 65 Вт. Серия LDH-65. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства LDH-65 уточнит менеджер при обращении.
Документация относится к семейству LDH-65. Открыть страницу производителя ↗
