LDD-500L
MEAN WELL LDD-500L — dc/dc-преобразователи. Серия LDD-L. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- LDD-500L
- Тип
- DC/DC-преобразователи
- Выходной ток
- 0.5 А
- Выход 1
- 2–32 В · 0,5 А
- Стандарты безопасности (по каталогу)
- CE,FCC,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,004 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 6~36,9~36
- Обозначение параметров в каталоге
- I/P:9-36VDC;O/P:2-32V@500mA
- Размеры (Д × Ш × В)
- 22.6 × 9.9 × 8.9 мм
- GTIN
- 4711287480343
- Страна производства
- Тайвань
Данные производителя
- Диапазон выходного тока
- 500 мА PDF, стр. 1 ↗
- Точность выходного тока (тип.)
- ±5% при 24 В пост. на входе PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 150 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Рабочая температура
- -40 ~ + 85 °C(см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Температура и влажность хранения
- -55 ~ +125 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.03% / °C PDF, стр. 1 ↗
- Охлаждение · серия LDD-L
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия LDD-L
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия LDD-L
- 22.6 × 9.9 × 8.9 мм Источник ↗
- Сертификаты серии · серия LDD-L
- CE, FCC, EAC, UKCA Источник ↗
Графики и чертежи производителя

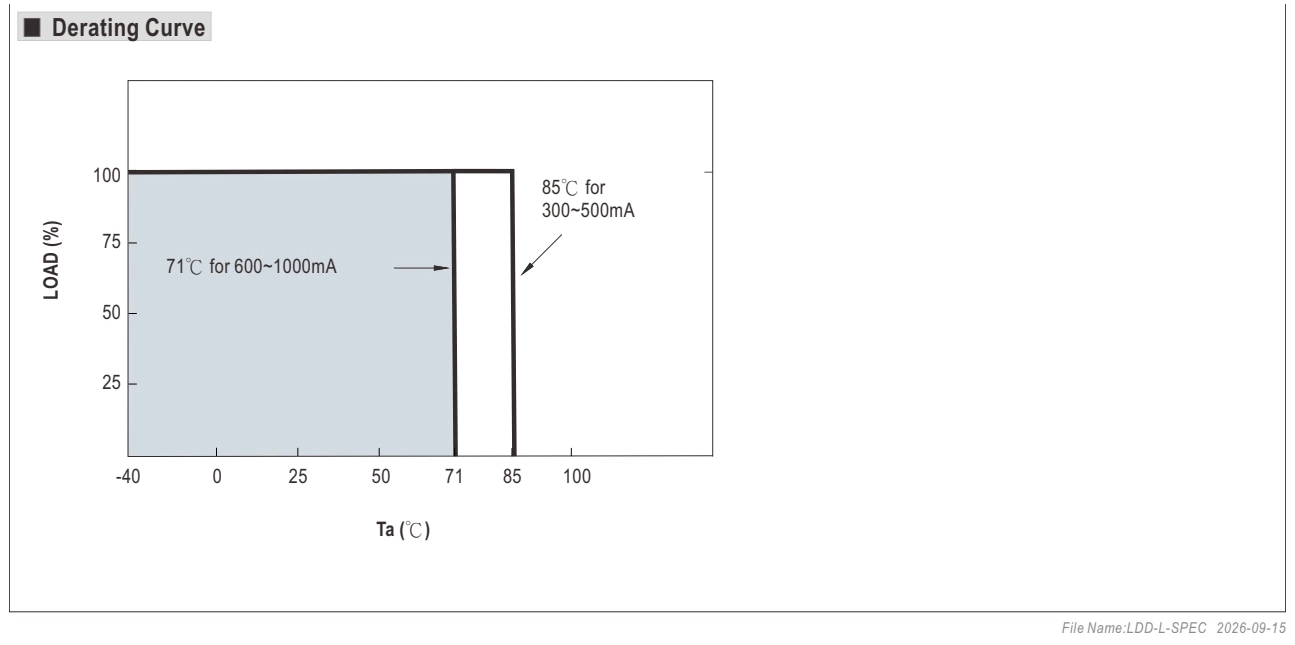

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка

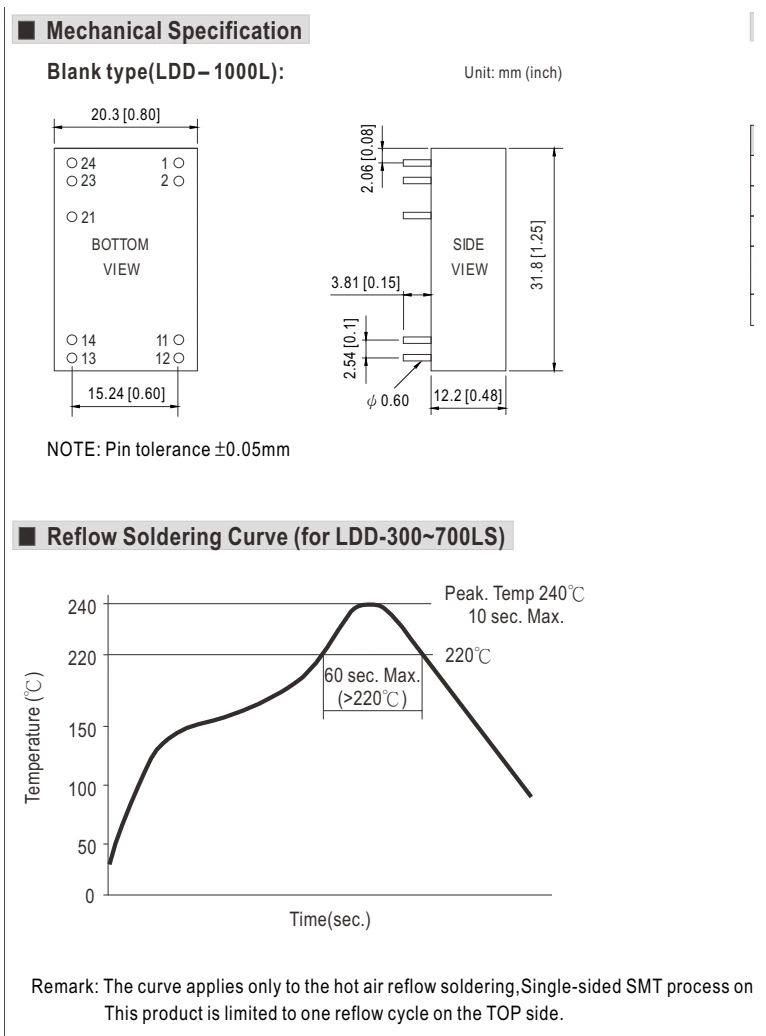

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- SIDE VIEW
- Вид сбоку
- UNIT
- Единицы измерения
- MAX.
- Максимум
- ON
- Включено
- MM
- мм
- UNIT: MM
- Размеры в миллиметрах
- TOLERANCE
- Допуск

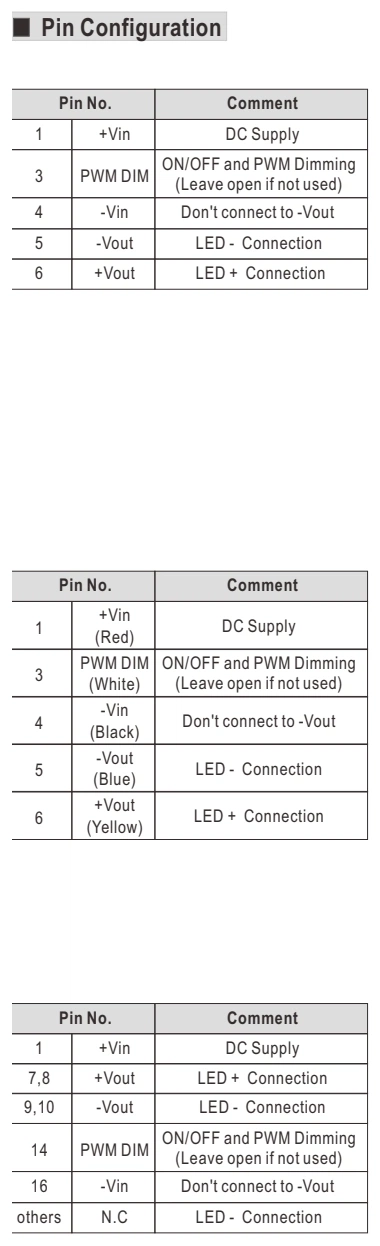

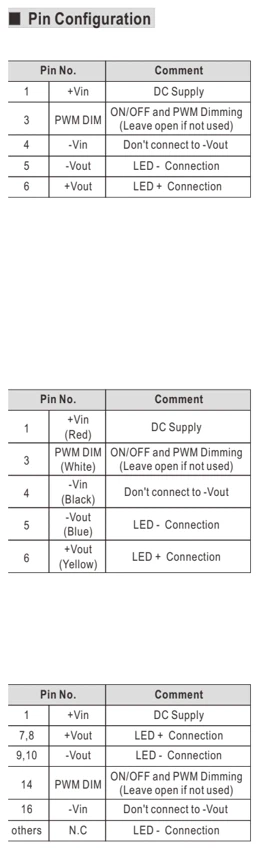

Назначение контактов · стр. 3
Увеличить рисунок ↗Обозначения
- DIMMING
- Диммирование
- PIN NO.
- Номер контакта
- PWM
- ШИМ
- OFF
- Выключено
- ON
- Включено
- BLUE
- Синий
- RED
- Красный
- BLACK
- Чёрный

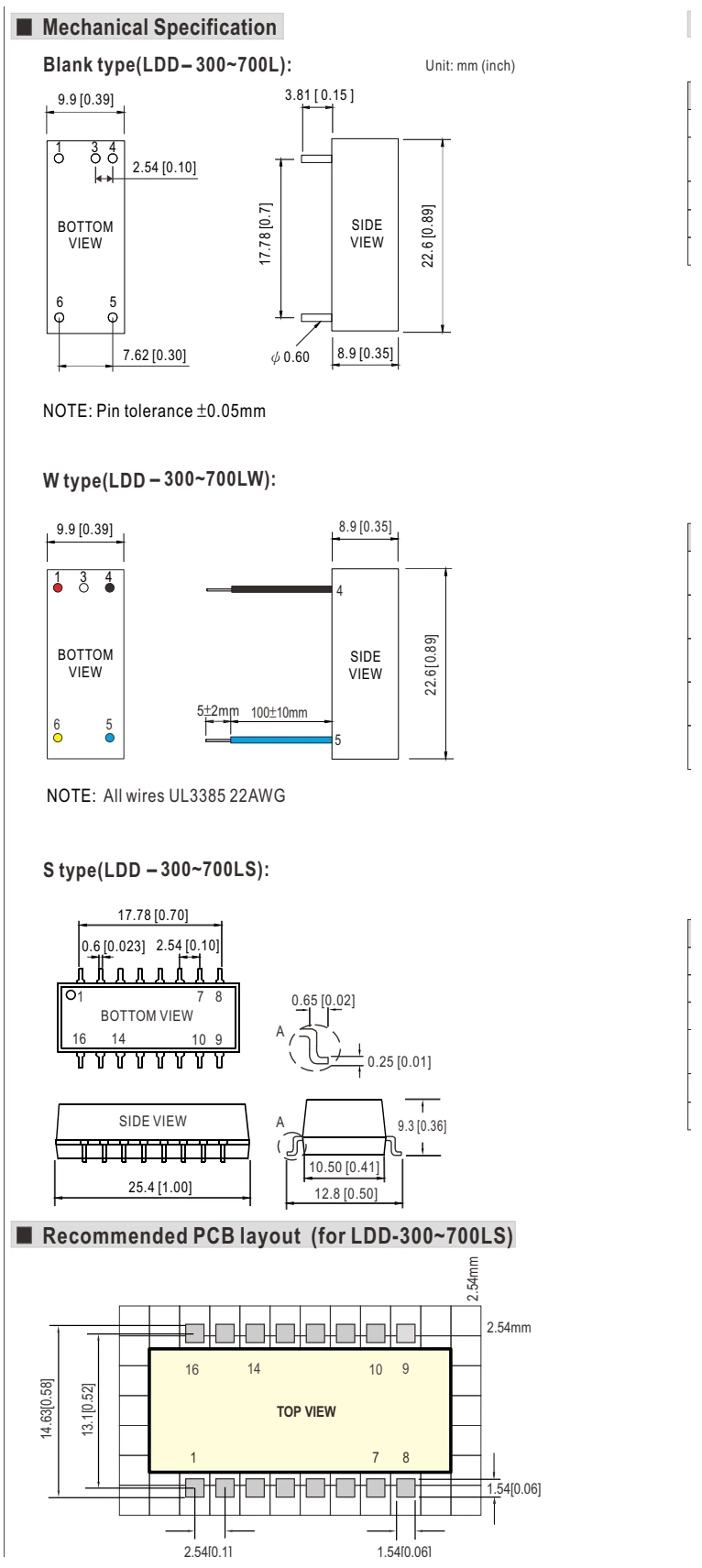

Габаритный чертёж · стр. 3
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- TOP VIEW
- Вид сверху
- UNIT
- Единицы измерения
- MM
- мм
- UNIT: MM
- Размеры в миллиметрах
- TOLERANCE
- Допуск

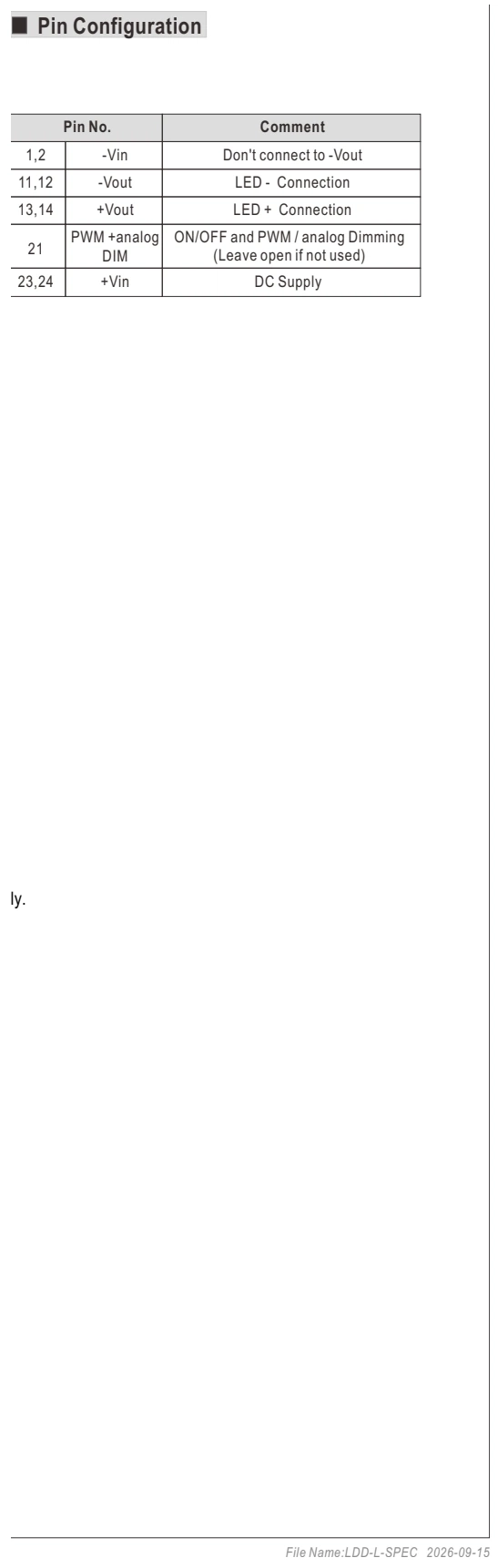

Назначение контактов · стр. 4
Увеличить рисунок ↗Обозначения
- DIMMING
- Диммирование
- PIN NO.
- Номер контакта
- PWM
- ШИМ
- OFF
- Выключено
- ON
- Включено
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LDD-500L — dc/dc-преобразователи. Серия LDD-L. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Документы для семейства LDD-L уточнит менеджер при обращении.
Документация относится к семейству LDD-L. Открыть страницу производителя ↗
