LCM-40U

Характеристики

Производитель

MEAN WELL

Модель

LCM-40U

Тип

LED-драйверы и питание освещения

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,278 кг

ECCN по каталогу

EAR99

Обозначение параметров в каталоге

I/P 90~132Vac O/P 350~1050mA

GTIN

4711287439563

Страна производства

Китай

Данные производителя

Номинальная выходная мощность

35 Вт PDF, стр. 2 ↗

Входное постоянное напряжение

2 ~ 100 В PDF, стр. 2 ↗

Пульсации выходного тока

5.0% макс. @номинальный ток PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.

Входное напряжение

90 ~ 132 В перем. 127 ~ 186 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

коэффициент мощности≧0.98/115 В перем. @полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗

КПД (тип.)

87.5% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Входной ток переменного напряжения (тип.)

0.43 А/115 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 15 А(длительность импульса=270 мкс измерено при 50% пикового тока) при 115 В перем.; по NEMA 410 PDF, стр. 2 ↗

Ток утечки

<0.5 мА / 120 В перем. PDF, стр. 2 ↗

Рабочая температура

температура корпуса=-30 ~ +90 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗

Максимальная температура корпуса

температура корпуса=+90 °C PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3.75 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

123.5*81.5*23 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия LCM-40U(EO)

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия LCM-40U(EO)

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LCM-40U(EO)

123.5 × 81.5 × 23 мм Источник ↗

Сертификаты серии · серия LCM-40U(EO)

CUL, FCC, EAC Источник ↗

Графики и чертежи производителя

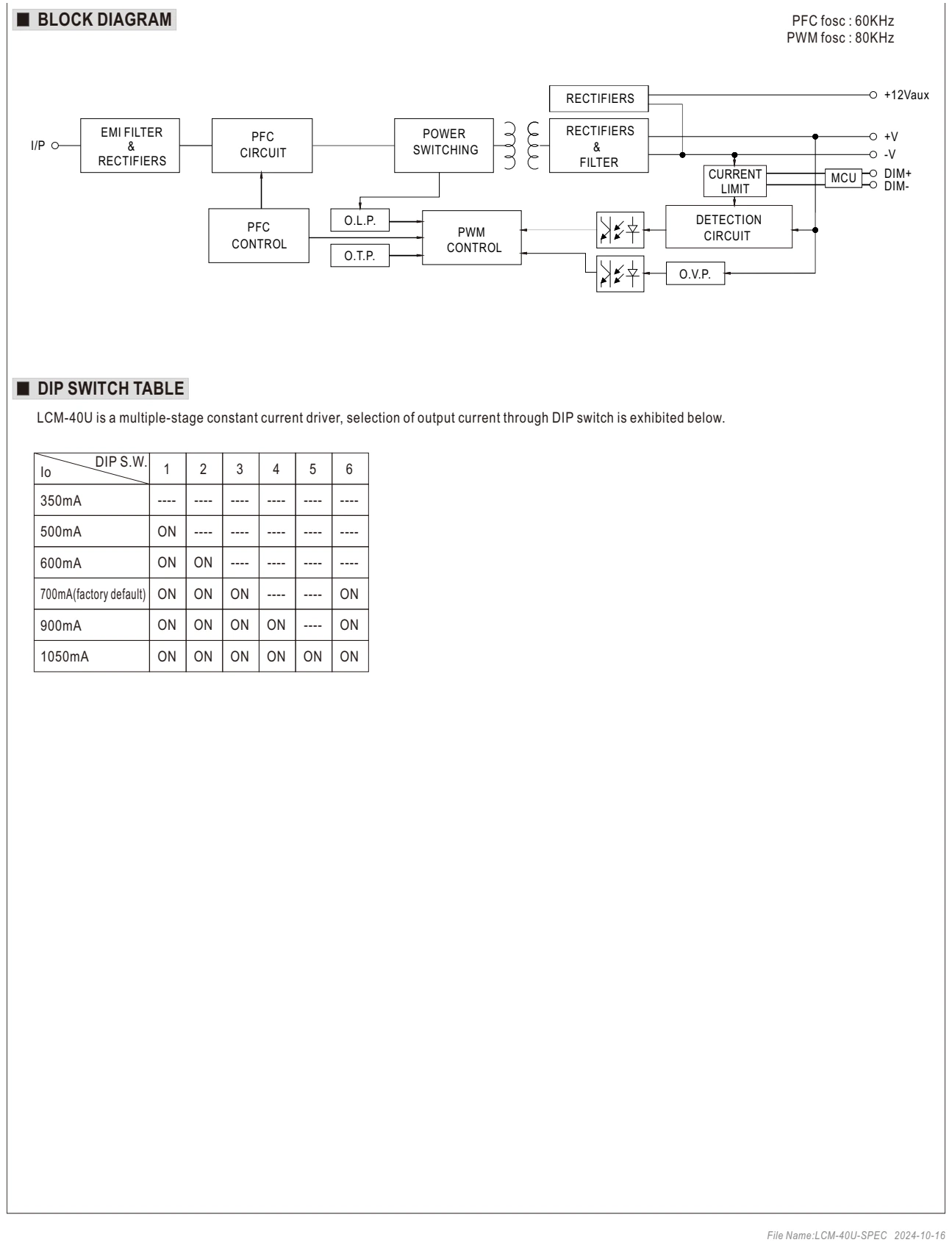

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

CONSTANT CURRENT

Стабилизация тока

POWER SWITCHING

Силовой преобразователь

OUTPUT CURRENT

Выходной ток

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

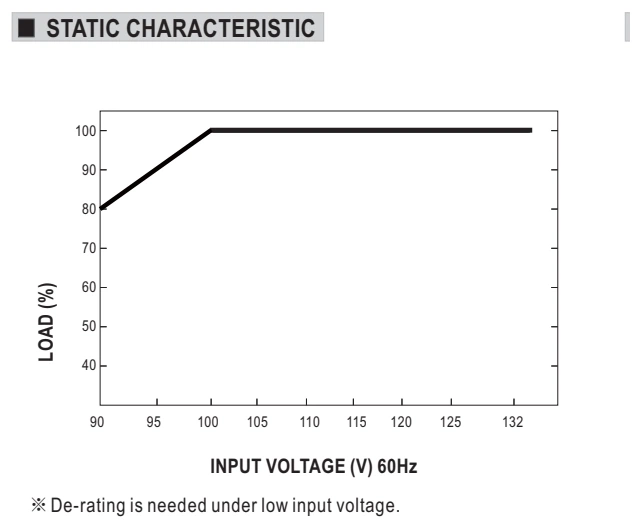

Нагрузка и входное напряжение · стр. 6

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

HZ

Гц

DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.

При низком входном напряжении требуется снижение нагрузки.

Оригинал в PDF · стр. 6 ↗

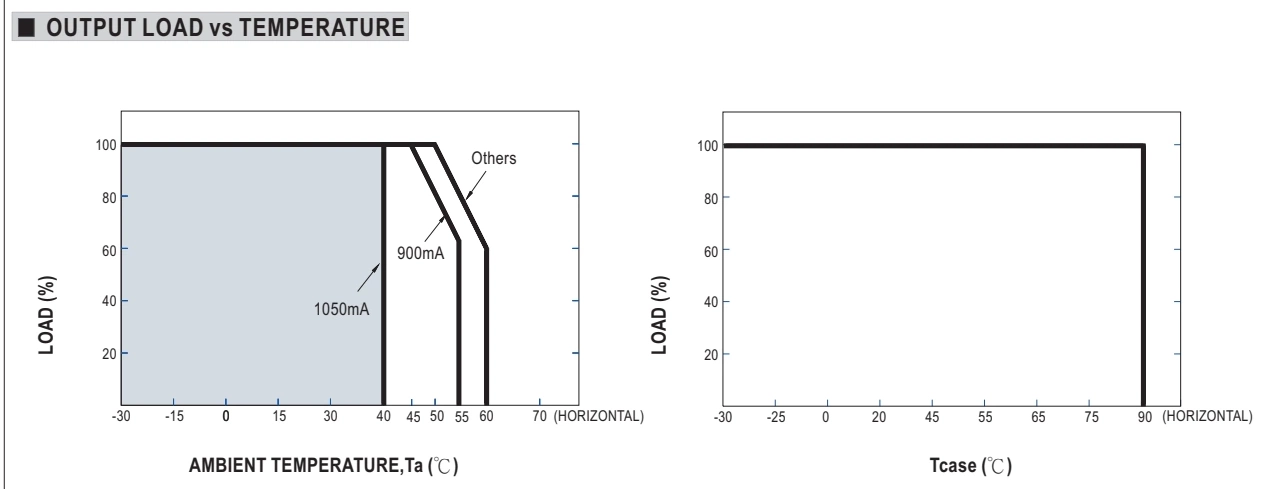

Выходная нагрузка и температура · стр. 6

Увеличить рисунок ↗

Выходная нагрузка и температура · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT LOAD

Выходная нагрузка

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

TCASE

Температура корпуса

Оригинал в PDF · стр. 6 ↗

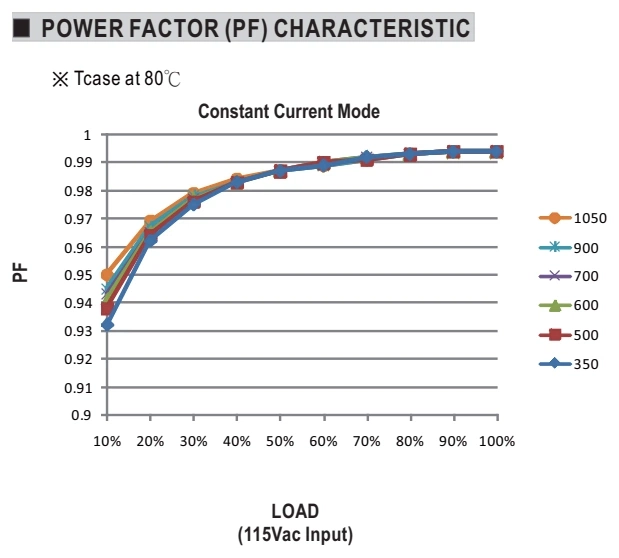

Коэффициент мощности · стр. 6

Увеличить рисунок ↗

Коэффициент мощности · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

POWER FACTOR

Коэффициент мощности

LOAD

Нагрузка

VAC

В переменного тока

TCASE

Температура корпуса

CONSTANT CURRENT MODE

Режим стабилизации тока

PF

Коэффициент мощности

Оригинал в PDF · стр. 6 ↗

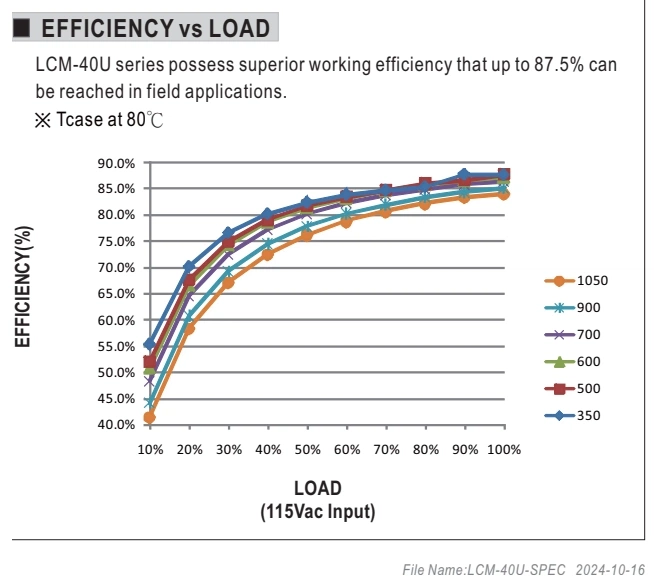

КПД и нагрузка · стр. 6

Увеличить рисунок ↗

КПД и нагрузка · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

TCASE

Температура корпуса

Оригинал в PDF · стр. 6 ↗

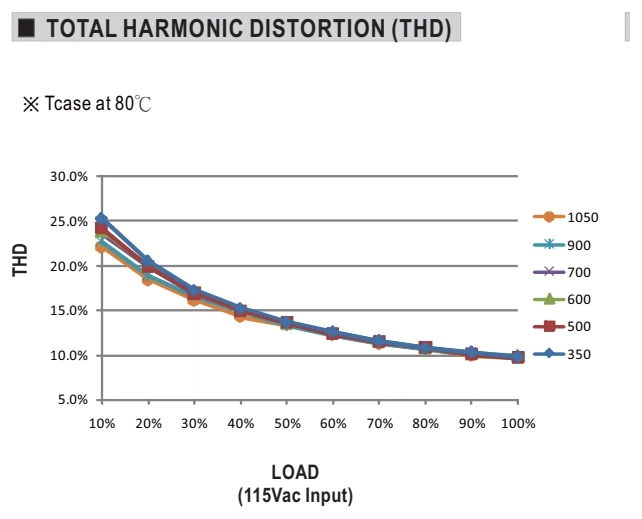

Гармонические искажения · стр. 6

Увеличить рисунок ↗

Гармонические искажения · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

LOAD

Нагрузка

THD

Коэффициент гармонических искажений

VAC

В переменного тока

TCASE

Температура корпуса

Оригинал в PDF · стр. 6 ↗

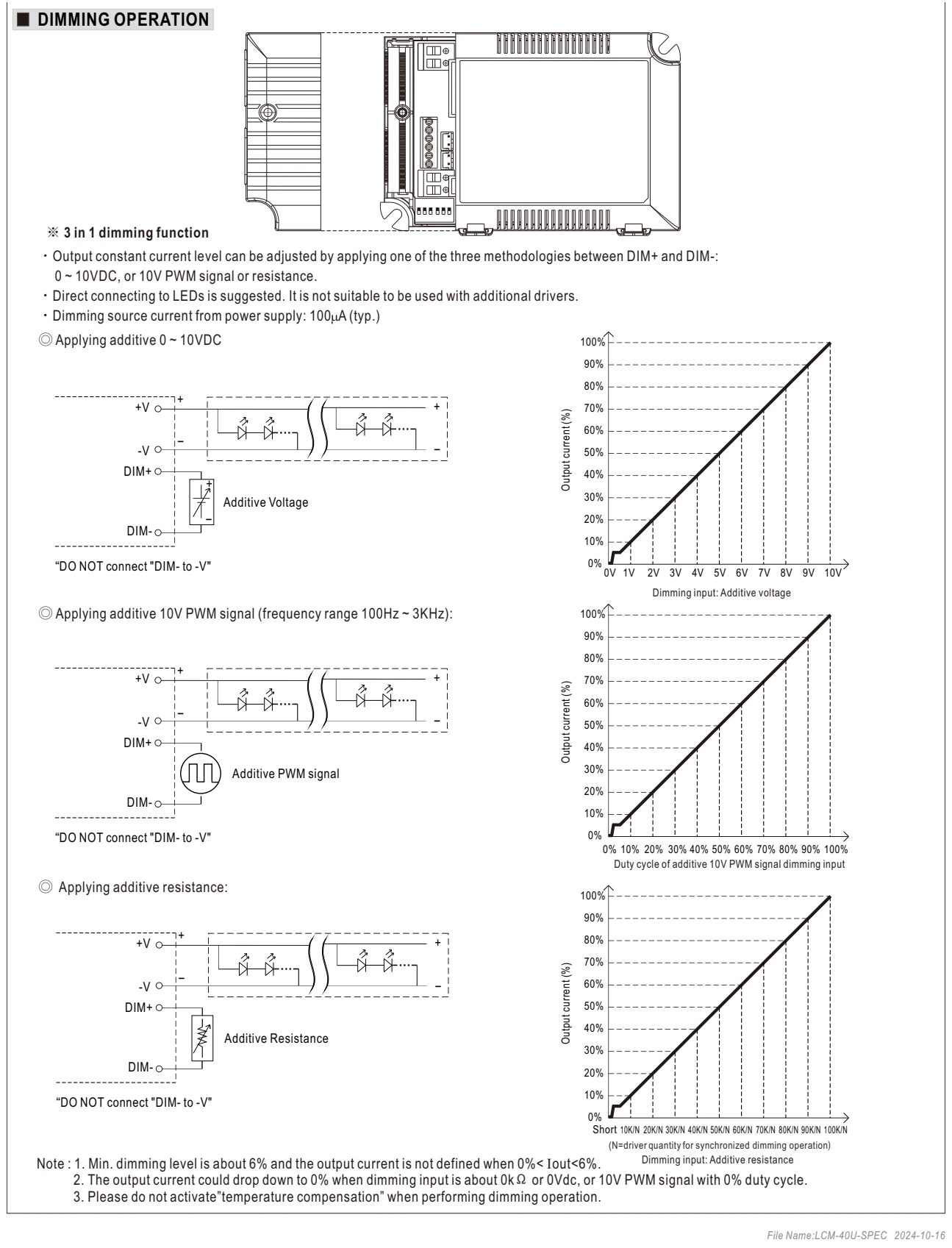

Диммирование · стр. 4

Увеличить рисунок ↗

Диммирование · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

OUTPUT CURRENT

Выходной ток

RESISTANCE

Сопротивление

DUTY CYCLE

Коэффициент заполнения

FREQUENCY

Частота

FUNCTION

Назначение

DIMMING

Диммирование

TYP.

Типовое значение

MIN.

Минимум

VDC

В постоянного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

HZ

Гц

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

DIMMING INPUT

Вход управления яркостью

ADDITIVE VOLTAGE

Внешнее управляющее напряжение

ADDITIVE RESISTANCE

Внешнее управляющее сопротивление

ADDITIVE PWM SIGNAL

Внешний ШИМ-сигнал

DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT

Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью

DO NOT CONNECT "DIM- TO -V"

Не соединяйте DIM− с −V.

DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.

Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.

OUTPUT CONSTANT CURRENT LEVEL CAN BE ADJUSTED BY APPLYING ONE OF THE THREE METHODOLOGIES BETWEEN DIM+ AND DIM-:

Выходной ток регулируется одним из трёх способов через входы DIM+ и DIM−:

DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)

Типовой ток от источника питания на входе диммирования: 100 мкА.

Оригинал в PDF · стр. 4 ↗

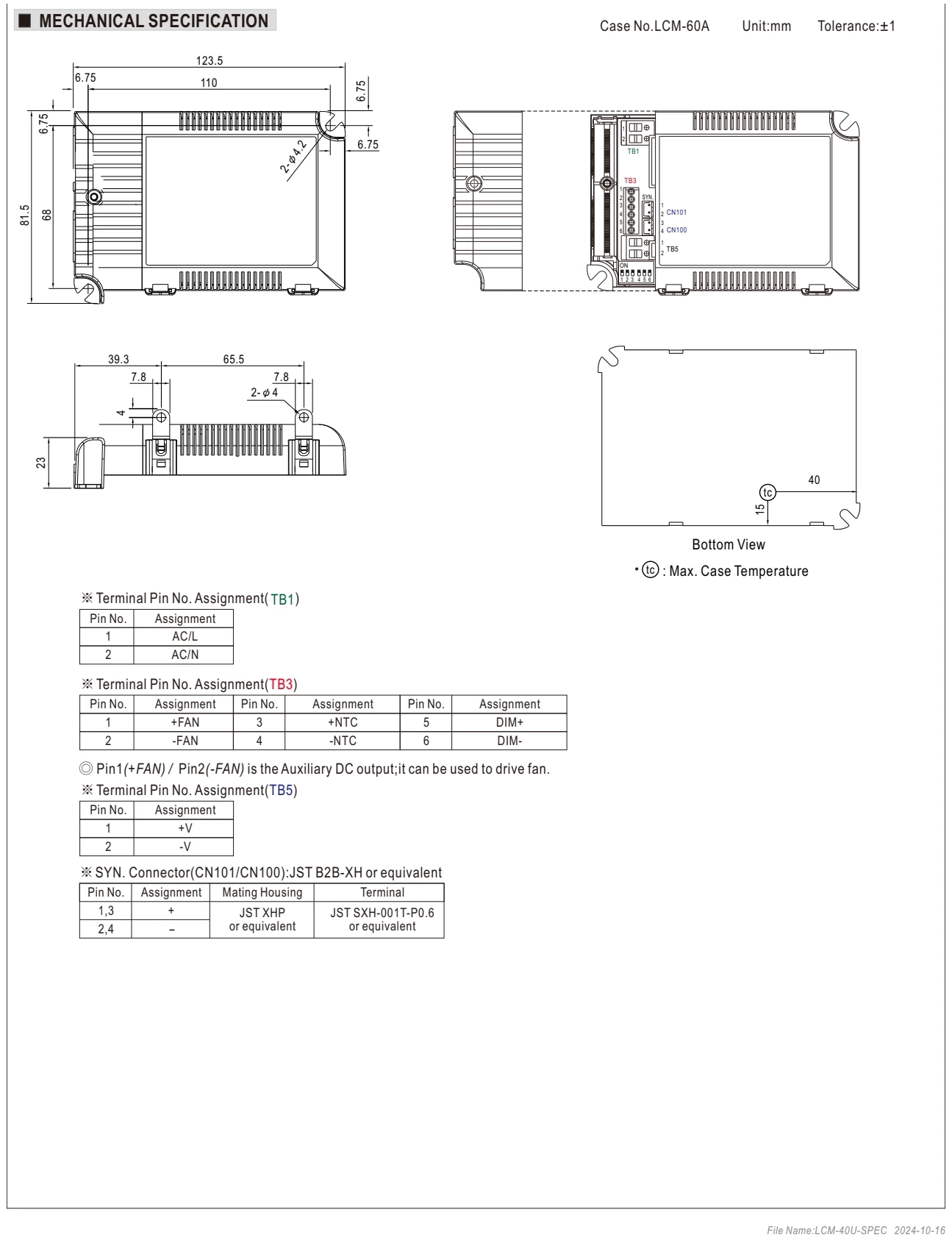

Габаритный чертёж · стр. 7

Увеличить рисунок ↗

Габаритный чертёж · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

BOTTOM VIEW

Вид снизу

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TERMINAL

Клемма

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

UNIT

Единицы измерения

MAX.

Максимум

FAN

Вентилятор

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

MM

мм

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

TOLERANCE

Допуск

Оригинал в PDF · стр. 7 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL LCM-40U — led-драйверы и питание освещения. Серия LCM-40U(EO). Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
