MEAN WELL / LCM-40TW
MEAN WELL LCM-40TW — фото серии LCM-40TW
Изображение серии LCM-40TW. Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения

LCM-40TW

MEAN WELL LCM-40TW — led-драйверы и питание освещения. Параметры: мощность 40 Вт. Серия LCM-40TW. Характеристики, документация и запрос поставки в Казахстане.

Мощность40 Вт
НапряжениеУточняется
ТокУточняется
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
LCM-40TW
Тип
LED-драйверы и питание освещения
Мощность по каталогу
40 Вт
Стандарты безопасности (по каталогу)
CUL,CCC,CB,CE,BIS,EAC,RCM,DALI2.0,UKCA,AUnotCover
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 0,278 кг
ECCN по каталогу
EAR99
Входное напряжение
180~277
Обозначение параметров в каталоге
I/P 180~277Vac O/P 500~1050mA
Размеры (Д × Ш × В)
123.5 × 81.5 × 23 мм
GTIN
4711287510262
Страна производства
Китай
Гарантия производителя
60 мес.

Данные производителя

Входное постоянное напряжение
20~50 В PDF, стр. 2 ↗
Пульсации выходного тока
<2% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
Входное напряжение
180~277 В перем. 260~390 В пост. PDF, стр. 2 ↗
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности
коэффициент мощности≥0.98/230 В перем.,коэффициент мощности≥0.95/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
КПД (тип.)
87% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
Входной ток переменного напряжения
0.23 А/230 В перем. PDF, стр. 2 ↗
Пусковой ток
Холодный пуск 20 А(длительность импульса=310 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
Ток утечки
<0.75 мА / 277 В перем. PDF, стр. 2 ↗
Рабочая температура
температура корпуса=-30~85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
Максимальная температура корпуса
температура корпуса=85 °C PDF, стр. 2 ↗
Рабочая влажность
20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:3.75 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
123.5*81.5*23 мм (Д × Ш × В) PDF, стр. 2 ↗
Охлаждение · серия LCM-40TW
Естественное воздушное охлаждение Источник ↗
Гарантия производителя · серия LCM-40TW
5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия LCM-40TW
123.5 × 81.5 × 23 мм Источник ↗
Сертификаты серии · серия LCM-40TW
CUL, CCC, CB, CE, EAC, DALI2.0, UKCA, RCM, BIS, ENEC18 Источник ↗
Условия измерений и применения

Примечание 3 · стр. 2

Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.

Примечание в документе производителя ↗

Примечание 7 · стр. 2

Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.

Примечание в документе производителя ↗

Примечание 10 · стр. 2

Дополнительные сведения уточняйте у представителя MEAN WELL.

Примечание в документе производителя ↗
Графики и чертежи производителя

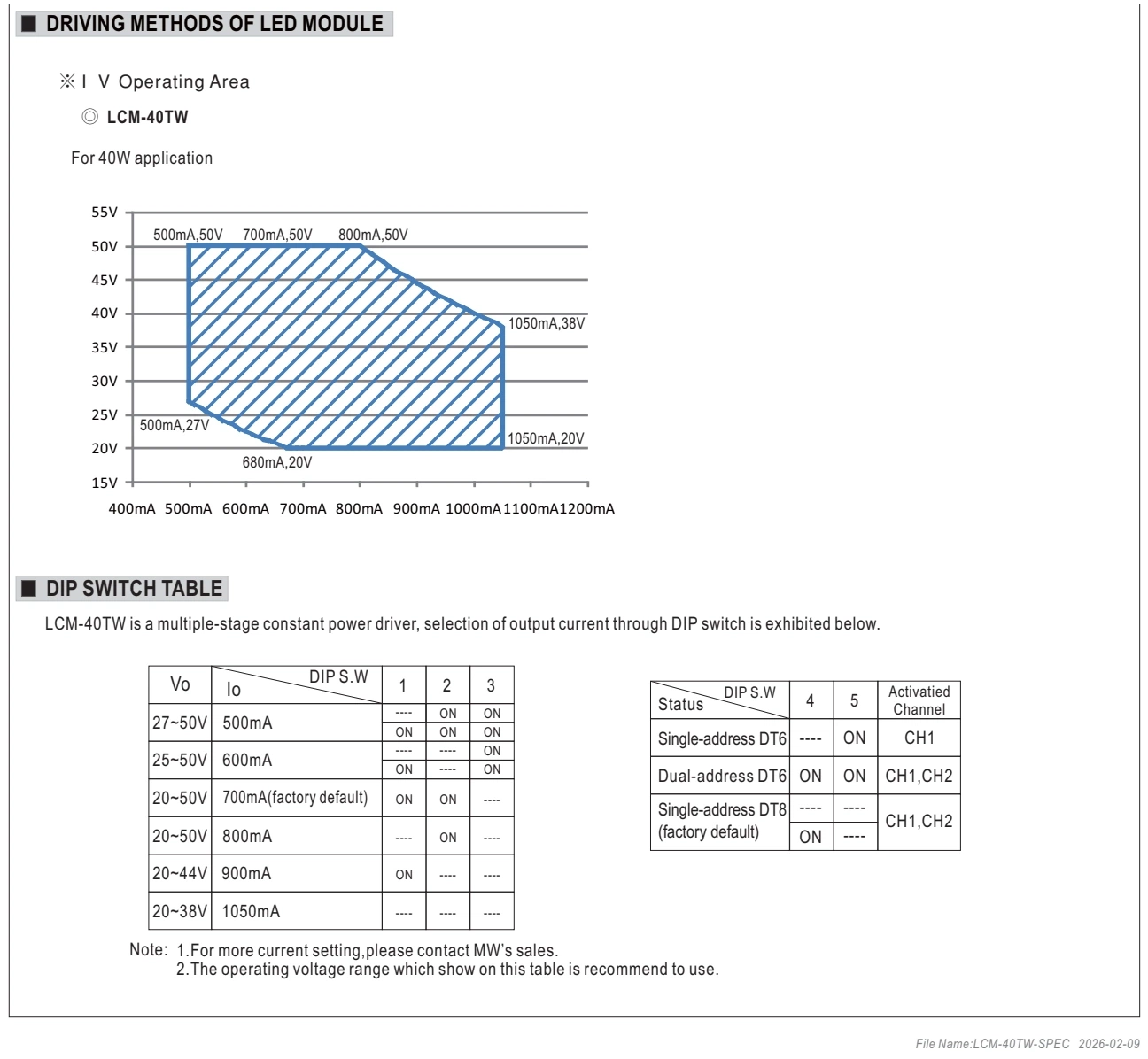

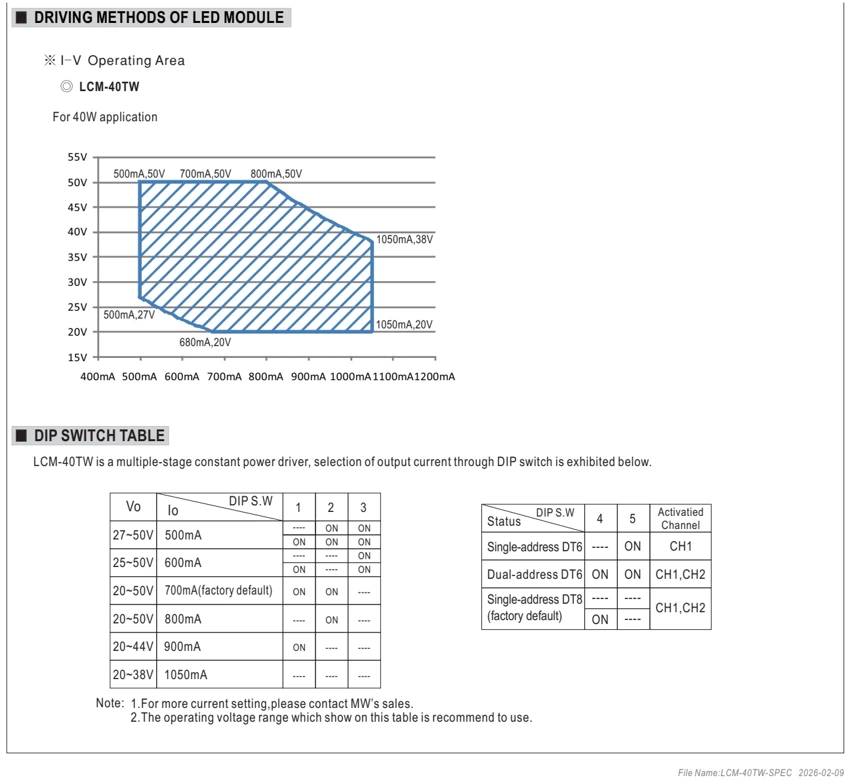

Способы питания светодиодных модулей · стр. 3

Способы питания светодиодных модулей · стр. 3Увеличить рисунок ↗
Обозначения
OUTPUT CURRENT
Выходной ток
OPERATING
Рабочий режим
ON
Включено
Способы питания светодиодных модулей · стр. 3Открыть изображение ↗

Обозначения

OUTPUT CURRENT
Выходной ток
OPERATING
Рабочий режим
ON
Включено
Оригинал в PDF · стр. 3 ↗

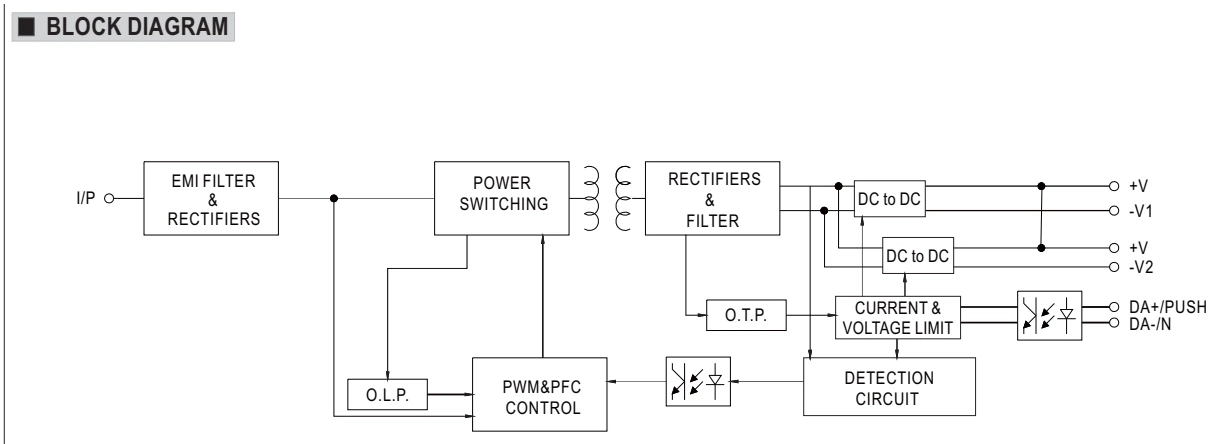

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
EMI FILTER
Фильтр электромагнитных помех
CONTROL
Управление
O.L.P.
Защита от перегрузки
O.T.P.
Защита от перегрева
PWM
ШИМ
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
EMI FILTER
Фильтр электромагнитных помех
CONTROL
Управление
O.L.P.
Защита от перегрузки
O.T.P.
Защита от перегрева
PWM
ШИМ
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
Оригинал в PDF · стр. 3 ↗

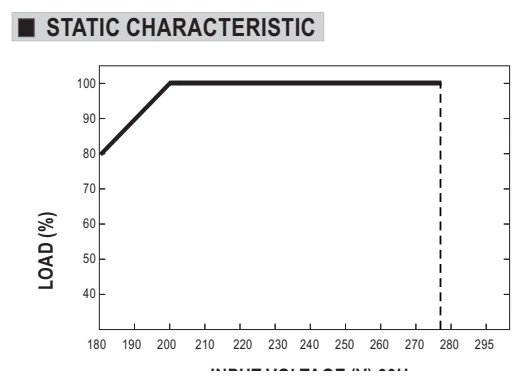

Нагрузка и входное напряжение · стр. 5

Нагрузка и входное напряжение · стр. 5Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
HZ
Гц
Нагрузка и входное напряжение · стр. 5Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
HZ
Гц
Оригинал в PDF · стр. 5 ↗

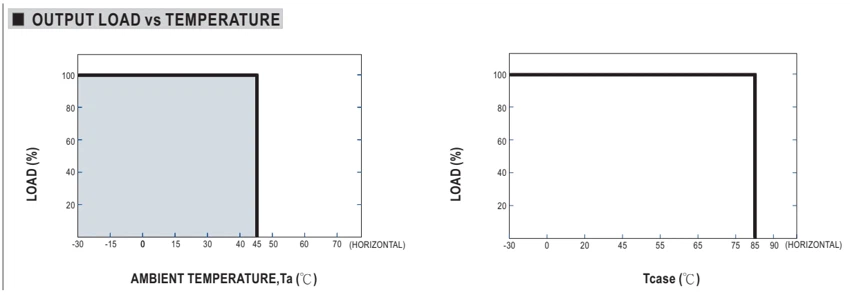

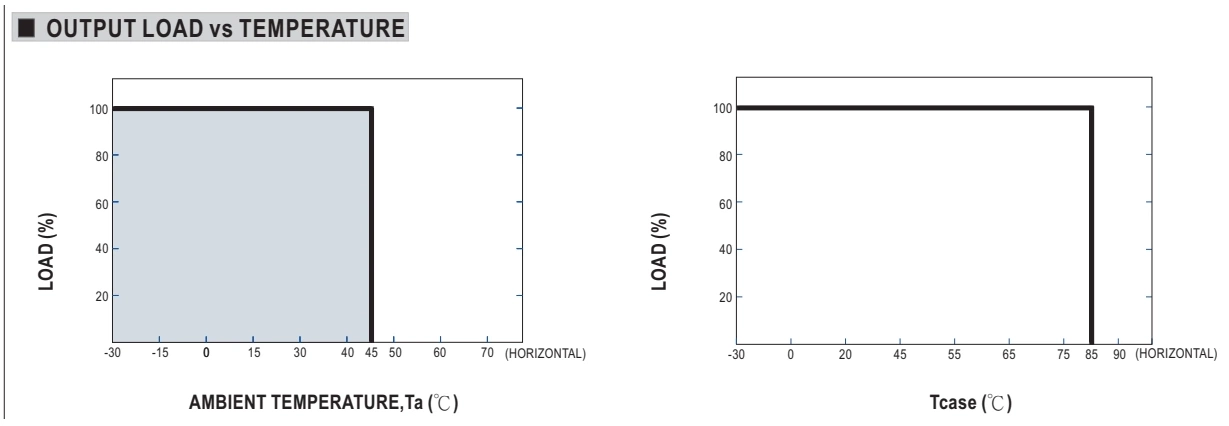

Выходная нагрузка и температура · стр. 5

Выходная нагрузка и температура · стр. 5Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Выходная нагрузка и температура · стр. 5Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 5 ↗

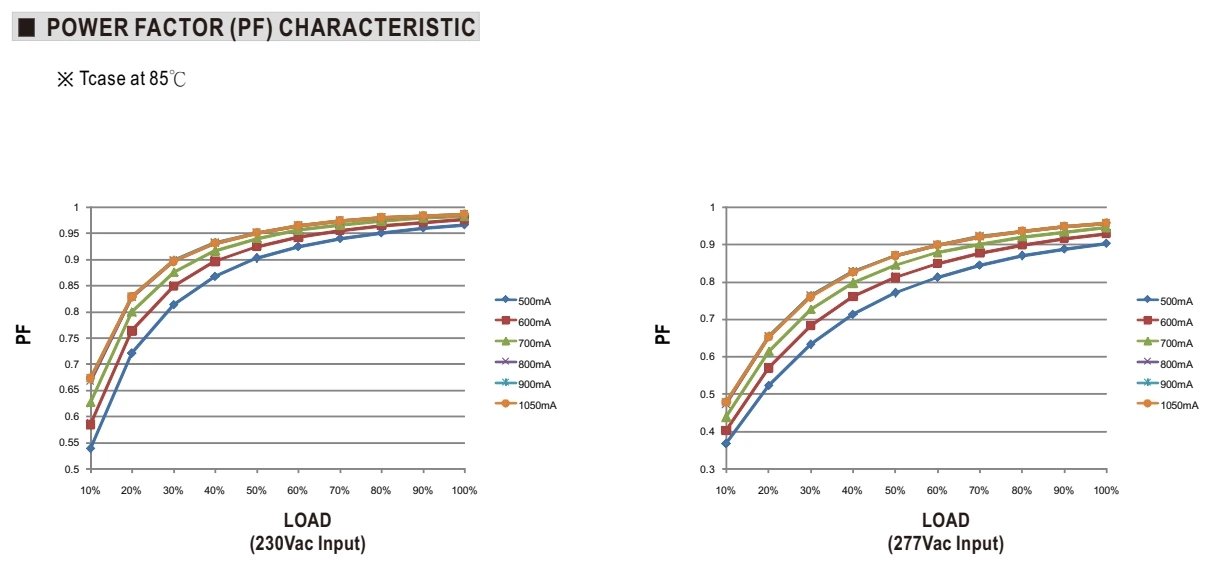

Коэффициент мощности · стр. 6

Коэффициент мощности · стр. 6Увеличить рисунок ↗
Обозначения
POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
PF
Коэффициент мощности
Коэффициент мощности · стр. 6Открыть изображение ↗

Обозначения

POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
PF
Коэффициент мощности
Оригинал в PDF · стр. 6 ↗

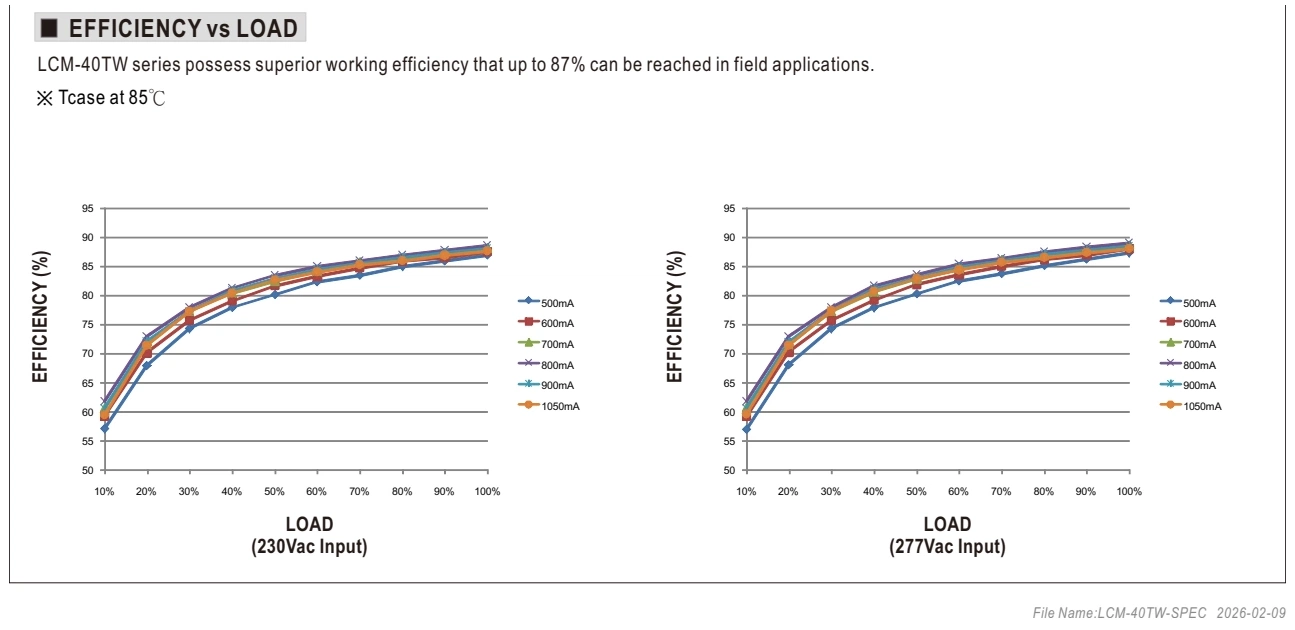

КПД и нагрузка · стр. 6

КПД и нагрузка · стр. 6Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
КПД и нагрузка · стр. 6Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 6 ↗

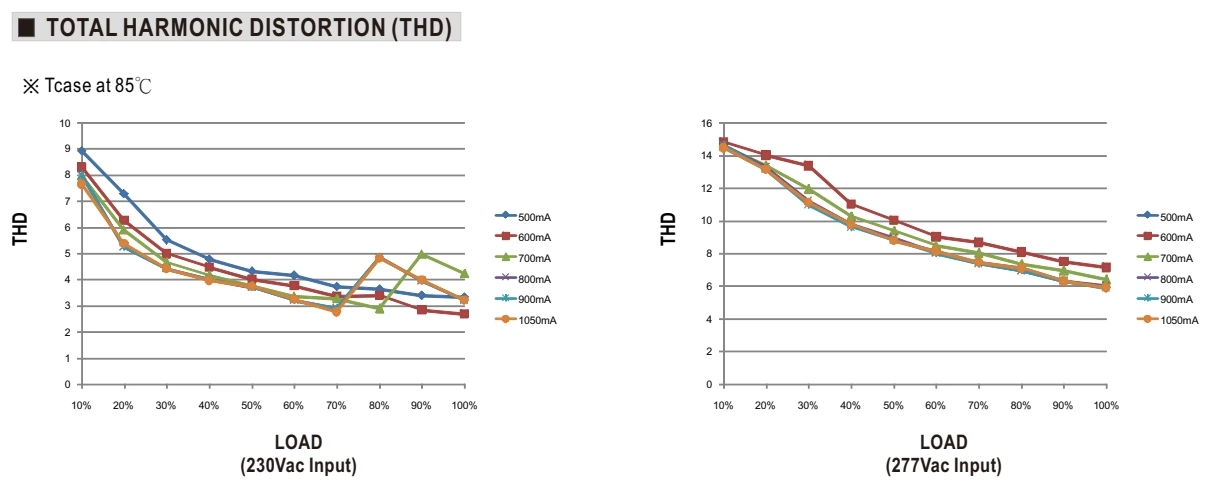

Гармонические искажения · стр. 6

Гармонические искажения · стр. 6Увеличить рисунок ↗
Обозначения
LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Гармонические искажения · стр. 6Открыть изображение ↗

Обозначения

LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 6 ↗

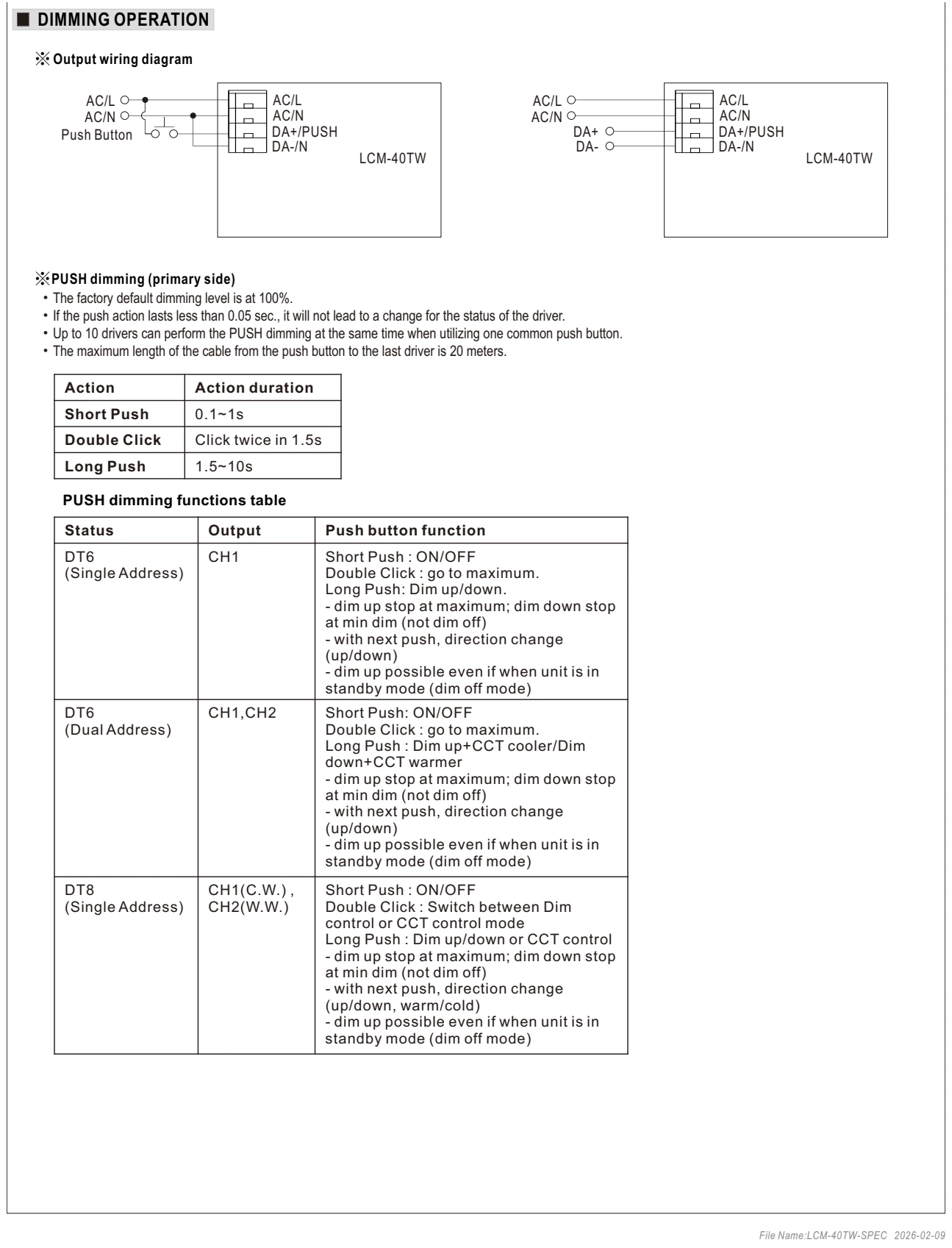

Диммирование · стр. 4

Диммирование · стр. 4Увеличить рисунок ↗
Обозначения
FUNCTION
Назначение
CONTROL
Управление
DIMMING
Диммирование
UNIT
Единицы измерения
OFF
Выключено
ON
Включено
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
DIRECTION
Направление
Диммирование · стр. 4Открыть изображение ↗

Обозначения

FUNCTION
Назначение
CONTROL
Управление
DIMMING
Диммирование
UNIT
Единицы измерения
OFF
Выключено
ON
Включено
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
DIRECTION
Направление
Оригинал в PDF · стр. 4 ↗

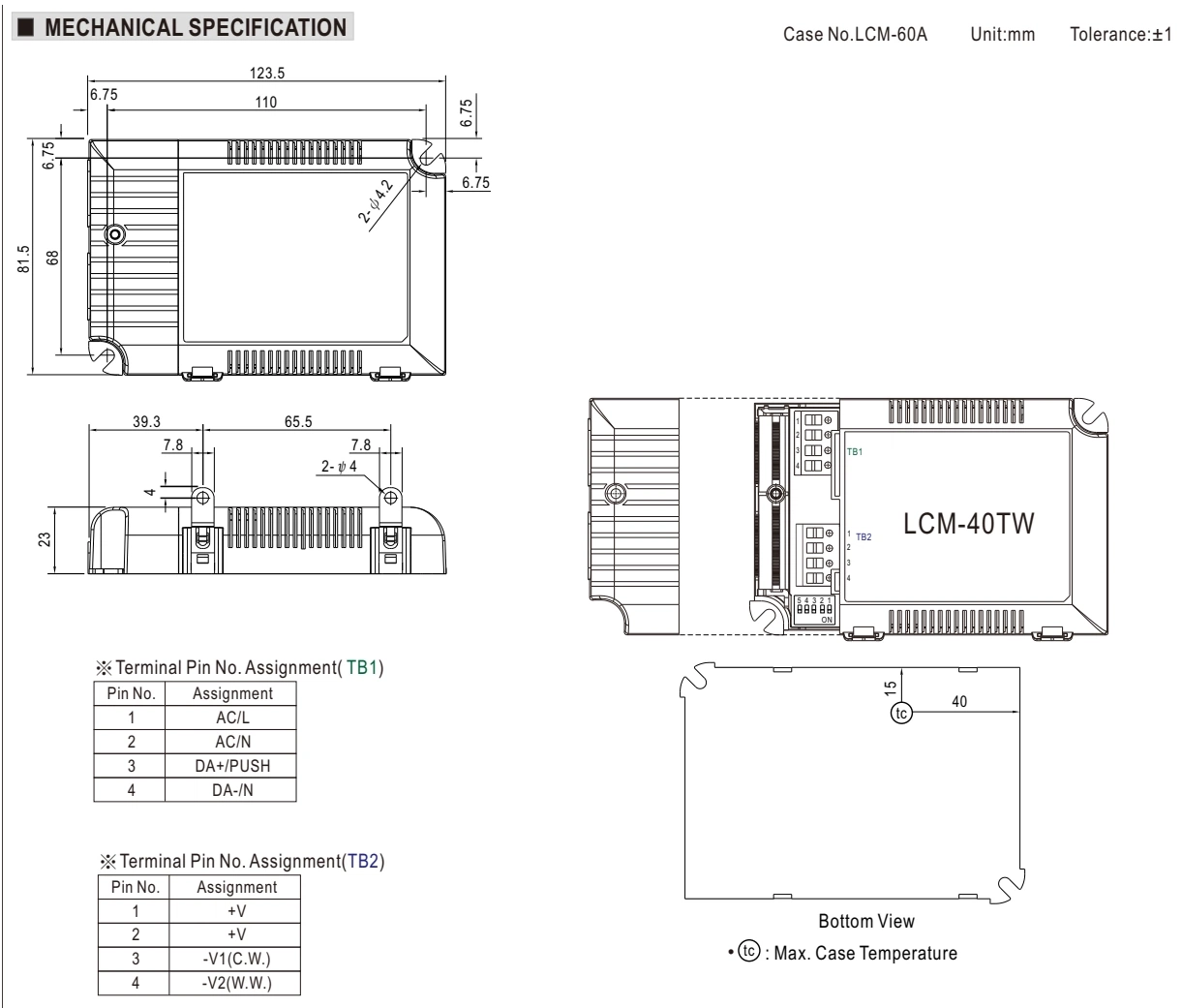

Габаритный чертёж · стр. 7

Габаритный чертёж · стр. 7Увеличить рисунок ↗
Обозначения
CASE TEMPERATURE
Температура корпуса
BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
TERMINAL
Клемма
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Габаритный чертёж · стр. 7Открыть изображение ↗

Обозначения

CASE TEMPERATURE
Температура корпуса
BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
TERMINAL
Клемма
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Оригинал в PDF · стр. 7 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL LCM-40TW — led-драйверы и питание освещения. Параметры: мощность 40 Вт. Серия LCM-40TW. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства LCM-40TW уточнит менеджер при обращении.

Документация относится к семейству LCM-40TW. Открыть страницу производителя ↗
