LCM-40KN

Характеристики

Производитель

MEAN WELL

Модель

LCM-40KN

Тип

KNX и управление зданиями

Мощность по каталогу

40 Вт

Стандарты безопасности (по каталогу)

CCC,CB,CE,ENEC05,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,25 кг

ECCN по каталогу

EAR99

Входное напряжение

180~295

Обозначение параметров в каталоге

I/P 180~295Vac O/P 350~1050mA

Размеры (Д × Ш × В)

123.5 × 81.5 × 23 мм

GTIN

4711287463285

Страна производства

Китай

Данные производителя

Охлаждение · серия LCM-40KN

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия LCM-40KN

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LCM-40KN

123.5 × 81.5 × 23 мм Источник ↗

Сертификаты серии · серия LCM-40KN

CCC, CB, CE, ENEC05, EAC, UKCA, BIS Источник ↗

Графики и чертежи производителя

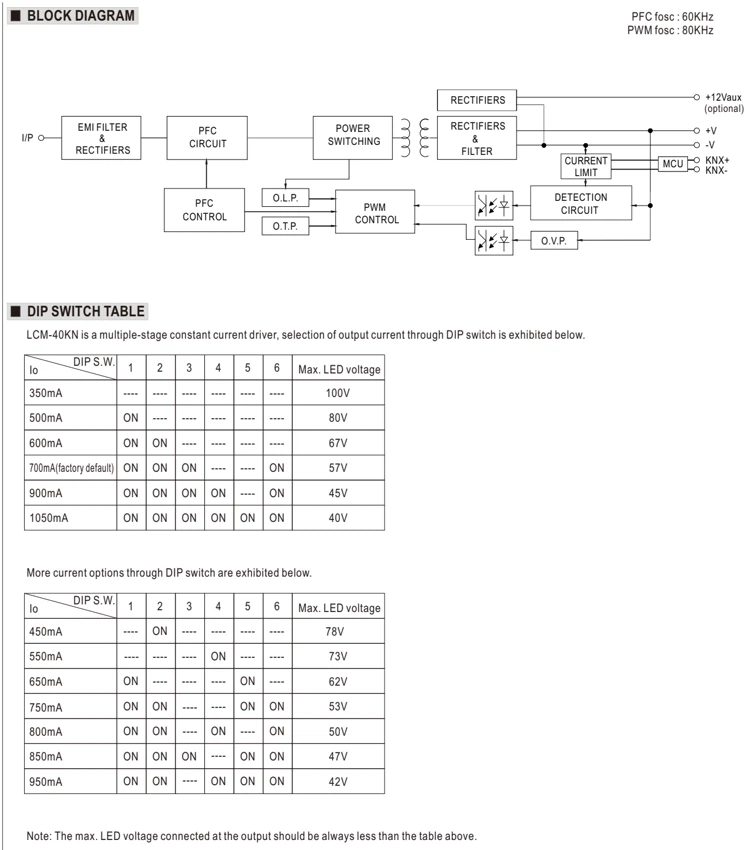

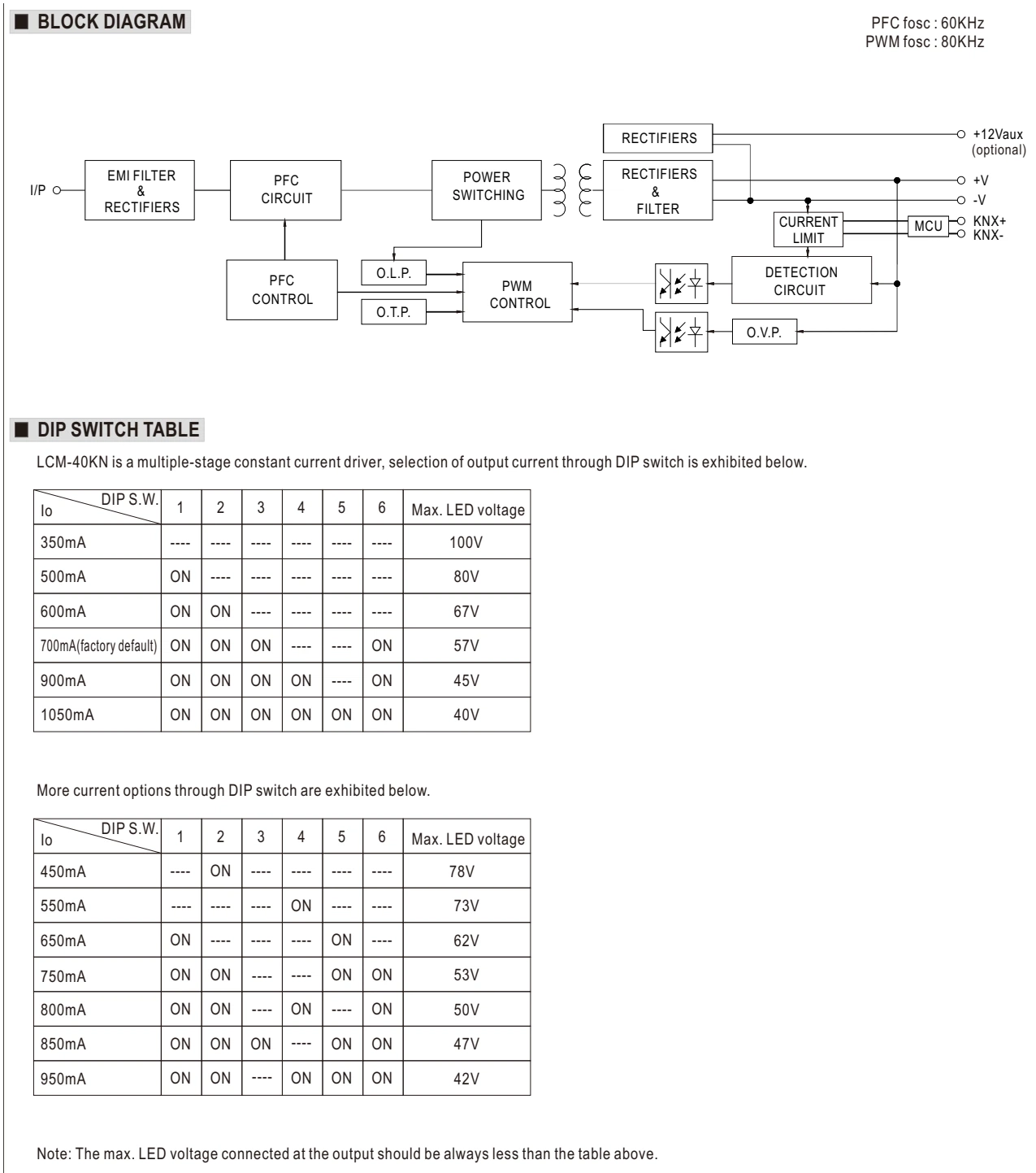

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

CONSTANT CURRENT

Стабилизация тока

POWER SWITCHING

Силовой преобразователь

OUTPUT CURRENT

Выходной ток

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

MAX.

Максимум

PFC

Коррекция коэффициента мощности

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

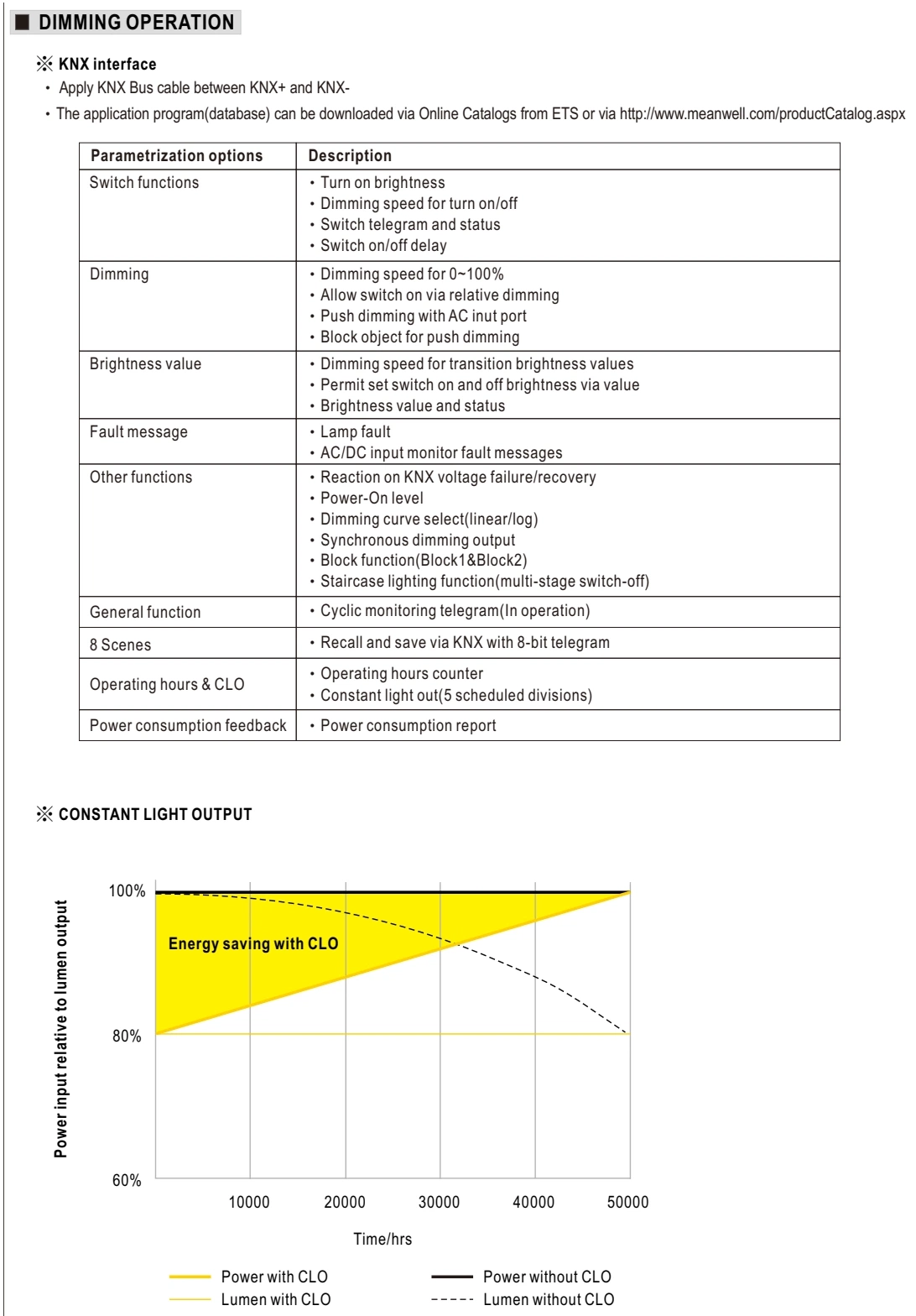

Диммирование · стр. 4

Увеличить рисунок ↗

Диммирование · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

DESCRIPTION

Описание

OPERATING

Рабочий режим

FUNCTION

Назначение

DIMMING

Диммирование

POWER

Мощность

HOURS

Часы

OFF

Выключено

ON

Включено

Оригинал в PDF · стр. 4 ↗

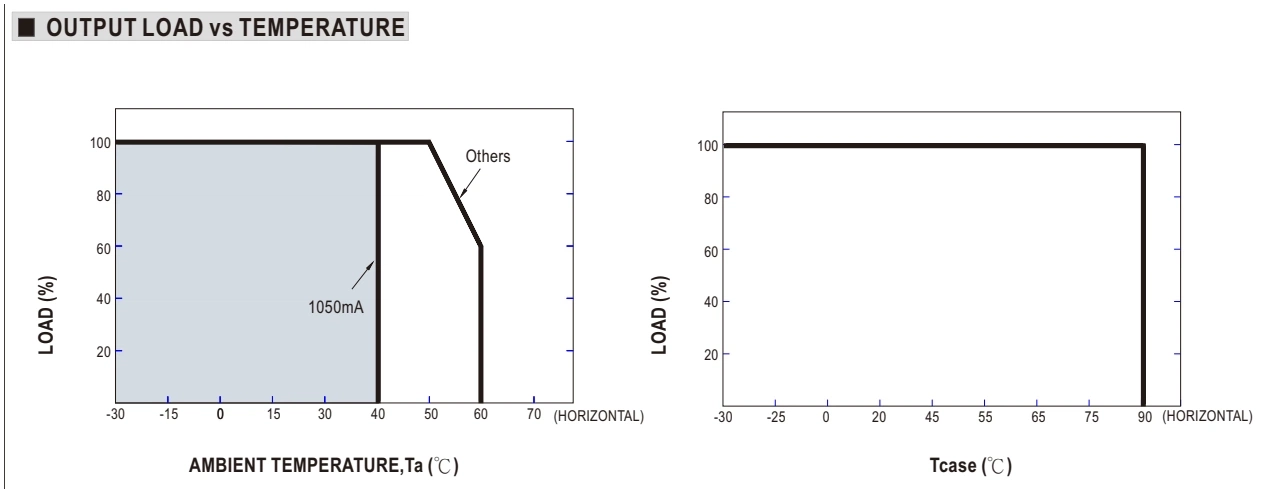

Выходная нагрузка и температура · стр. 7

Увеличить рисунок ↗

Выходная нагрузка и температура · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

OUTPUT LOAD

Выходная нагрузка

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

TCASE

Температура корпуса

Оригинал в PDF · стр. 7 ↗

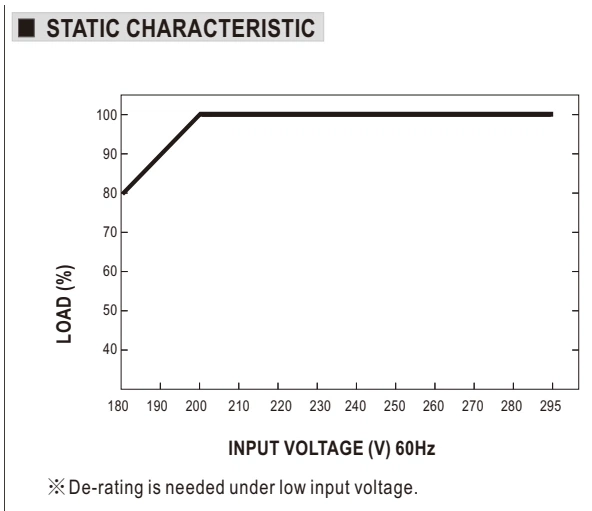

Нагрузка и входное напряжение · стр. 7

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.

При низком входном напряжении требуется снижение нагрузки.

Оригинал в PDF · стр. 7 ↗

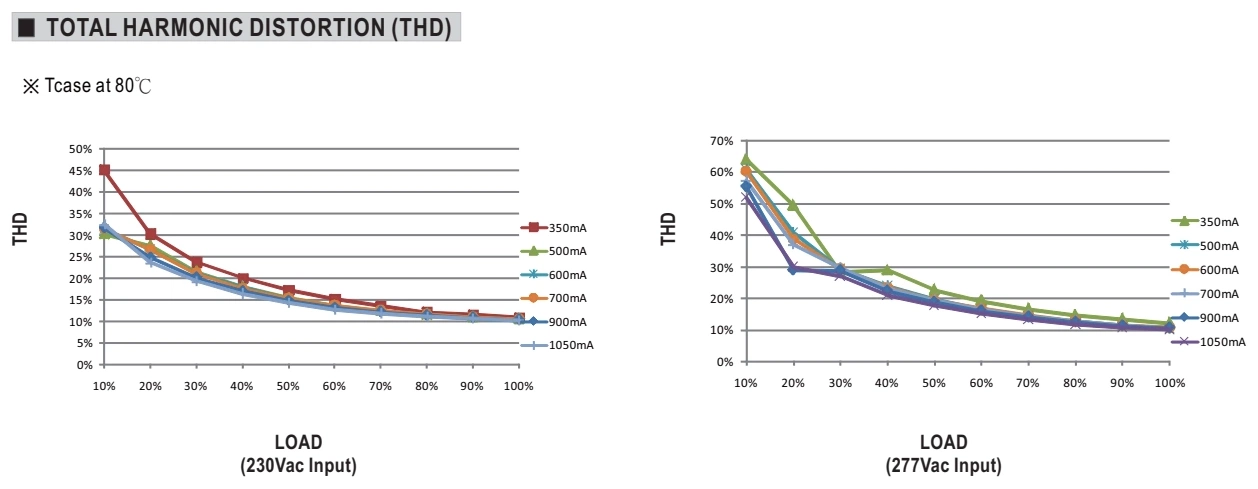

Гармонические искажения · стр. 8

Увеличить рисунок ↗

Гармонические искажения · стр. 8100%Открыть изображение ↗Закрыть ×

Обозначения

LOAD

Нагрузка

THD

Коэффициент гармонических искажений

VAC

В переменного тока

TCASE

Температура корпуса

Оригинал в PDF · стр. 8 ↗

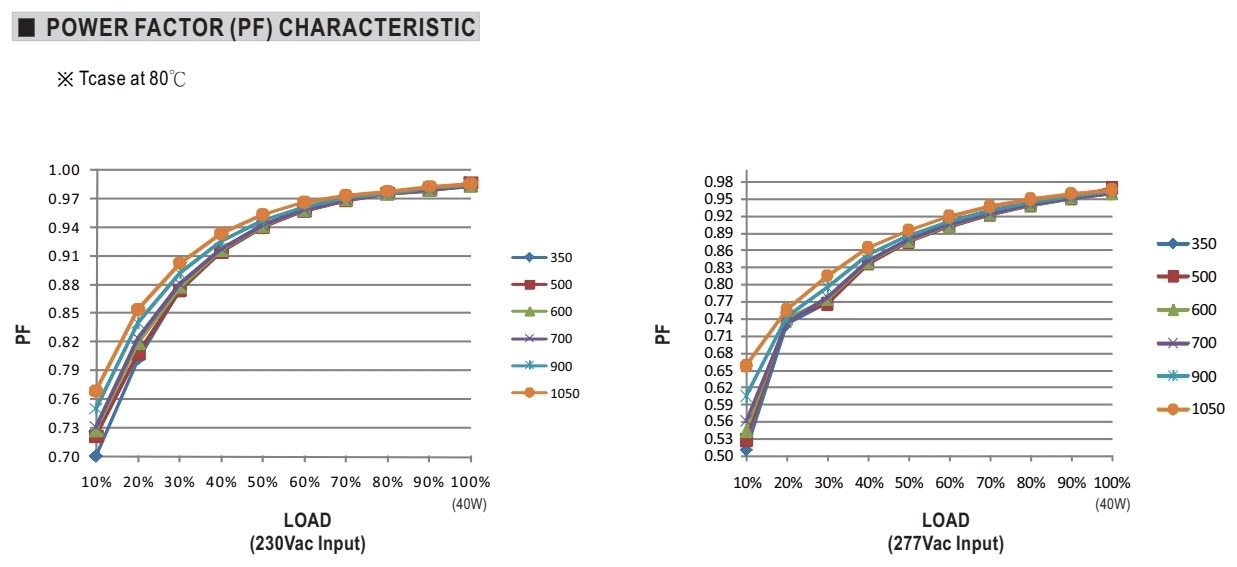

Коэффициент мощности · стр. 8

Увеличить рисунок ↗

Коэффициент мощности · стр. 8100%Открыть изображение ↗Закрыть ×

Обозначения

POWER FACTOR

Коэффициент мощности

LOAD

Нагрузка

VAC

В переменного тока

TCASE

Температура корпуса

PF

Коэффициент мощности

Оригинал в PDF · стр. 8 ↗

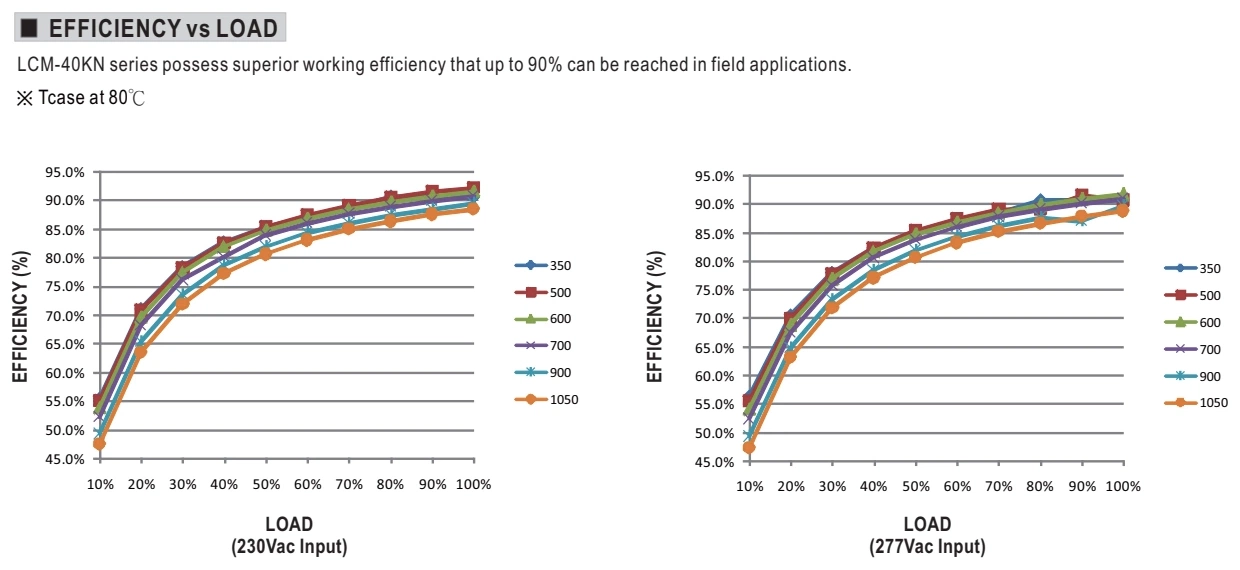

КПД и нагрузка · стр. 8

Увеличить рисунок ↗

КПД и нагрузка · стр. 8100%Открыть изображение ↗Закрыть ×

Обозначения

EFFICIENCY

КПД

LOAD

Нагрузка

VAC

В переменного тока

TCASE

Температура корпуса

Оригинал в PDF · стр. 8 ↗

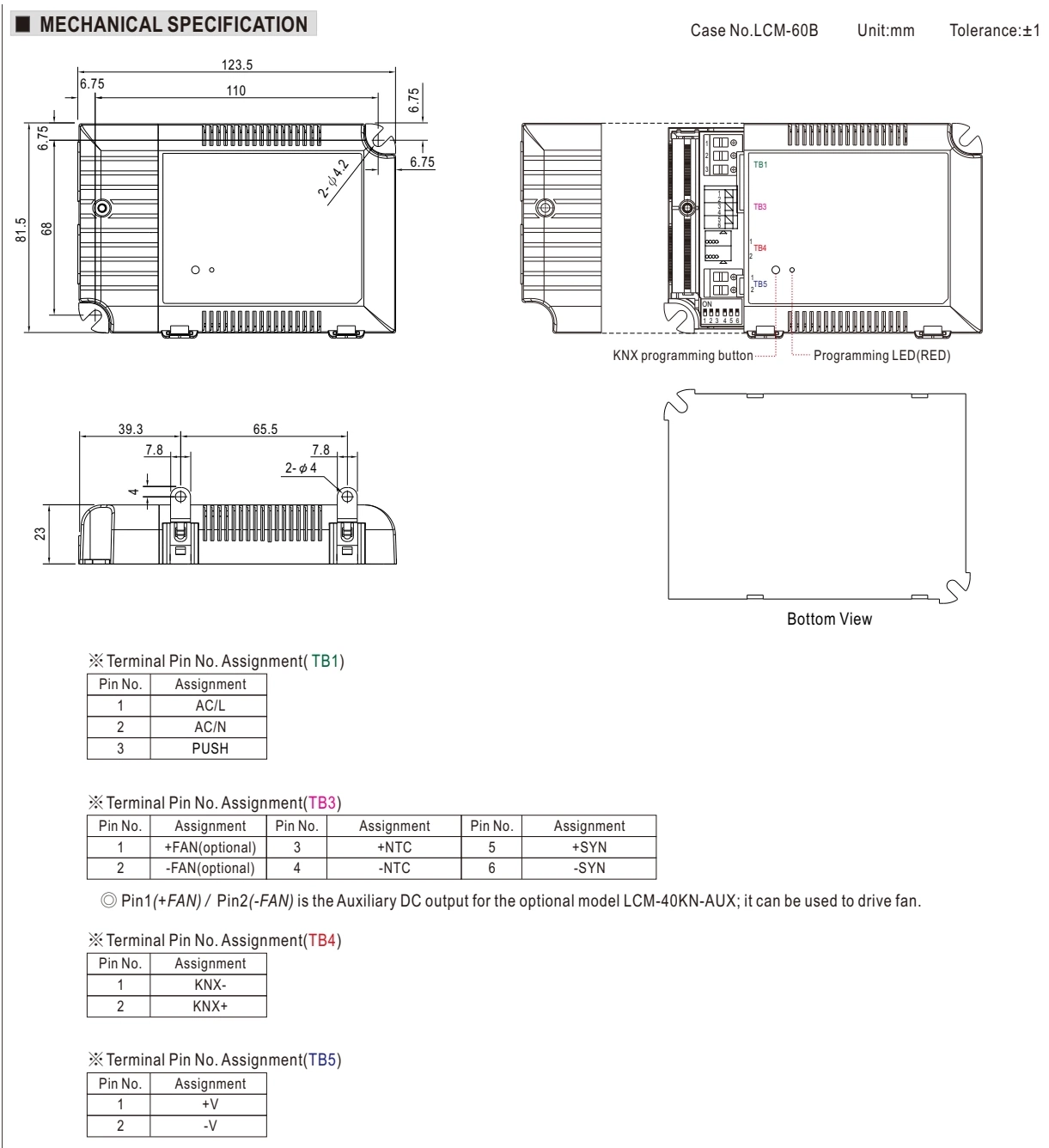

Габаритный чертёж · стр. 9

Увеличить рисунок ↗

Габаритный чертёж · стр. 9100%Открыть изображение ↗Закрыть ×

Обозначения

BOTTOM VIEW

Вид снизу

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

TERMINAL

Клемма

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

UNIT

Единицы измерения

FAN

Вентилятор

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

RED

Красный

TERMINAL PIN NO.

Номер контакта клеммы

TOLERANCE

Допуск

Оригинал в PDF · стр. 9 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL LCM-40KN — knx и управление зданиями. Параметры: мощность 40 Вт. Серия LCM-40KN. Характеристики, документация и запрос поставки в Казахстане.

В разделе собраны устройства категории KNX из исходного каталога: назначение конкретного изделия определяется его руководством, а не только принадлежностью к шине.

Что проверить при выборе

Проверьте число каналов, ток шины, тип нагрузки и совместимость интерфейсов. Для шлюзов отдельно сверяйте поддерживаемые протоколы и ограничения системы.
