MEAN WELL / LCM-40DA2
Изображение серии LCM-40DA2. Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения
LCM-40DA
MEAN WELL LCM-40DA — led-драйверы и питание освещения. Параметры: мощность 40 Вт. Серия LCM-40DA2. Характеристики, документация и запрос поставки в Казахстане.
Мощность40 Вт
НапряжениеУточняется
ТокУточняется
ПОСТАВКА В КАЗАХСТАН
Цена по запросу
Наличие уточняется
Поставка под заказ
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Перейти в корзину
Данные производителя Подбор под проект
Характеристики
- Производитель
- MEAN WELL
- Модель
- LCM-40DA
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 40 Вт
- Стандарты безопасности (по каталогу)
- CUL,CCC,CB,CE,ENEC05,BIS,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,278 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 180~295
- Обозначение параметров в каталоге
- I/P 180~295Vac O/P 350~1050mA
- Размеры (Д × Ш × В)
- 123.5 × 81.5 × 23 мм
- GTIN
- 4711287461359
- Страна производства
- Китай
Данные производителя
- Охлаждение · серия LCM-40DA2
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия LCM-40DA2
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия LCM-40DA2
- 123.5 × 81.5 × 23 мм Источник ↗
- Сертификаты серии · серия LCM-40DA2
- CUL, CCC, CB, CE, ENEC05, BIS, EAC, RCM, UKCA Источник ↗
Графики и чертежи производителя

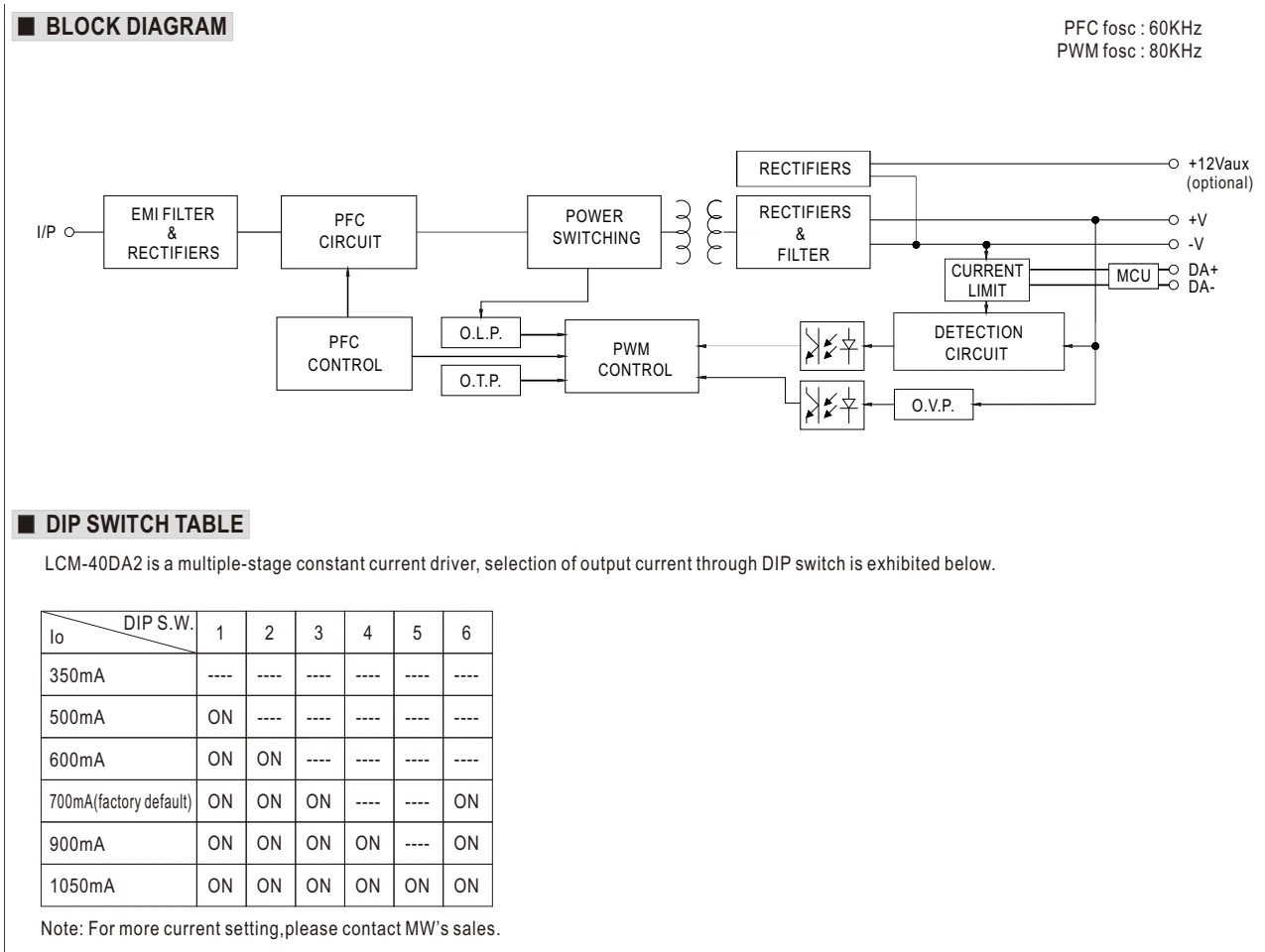

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- CONSTANT CURRENT
- Стабилизация тока
- POWER SWITCHING
- Силовой преобразователь
- OUTPUT CURRENT
- Выходной ток
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- ON
- Включено
- FOSC
- Частота преобразования

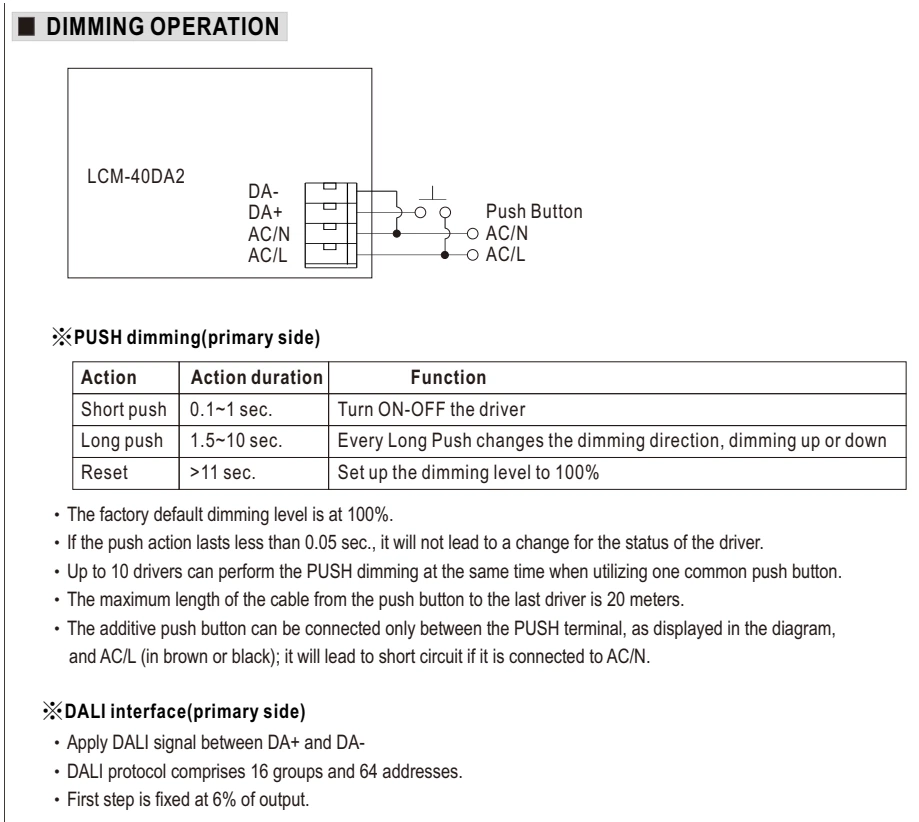

Диммирование · стр. 4
Увеличить рисунок ↗Обозначения
- SHORT CIRCUIT
- Короткое замыкание
- TERMINAL
- Клемма
- FUNCTION
- Назначение
- DIMMING
- Диммирование
- OFF
- Выключено
- ON
- Включено
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BROWN
- Коричневый
- BLACK
- Чёрный
- DIRECTION
- Направление

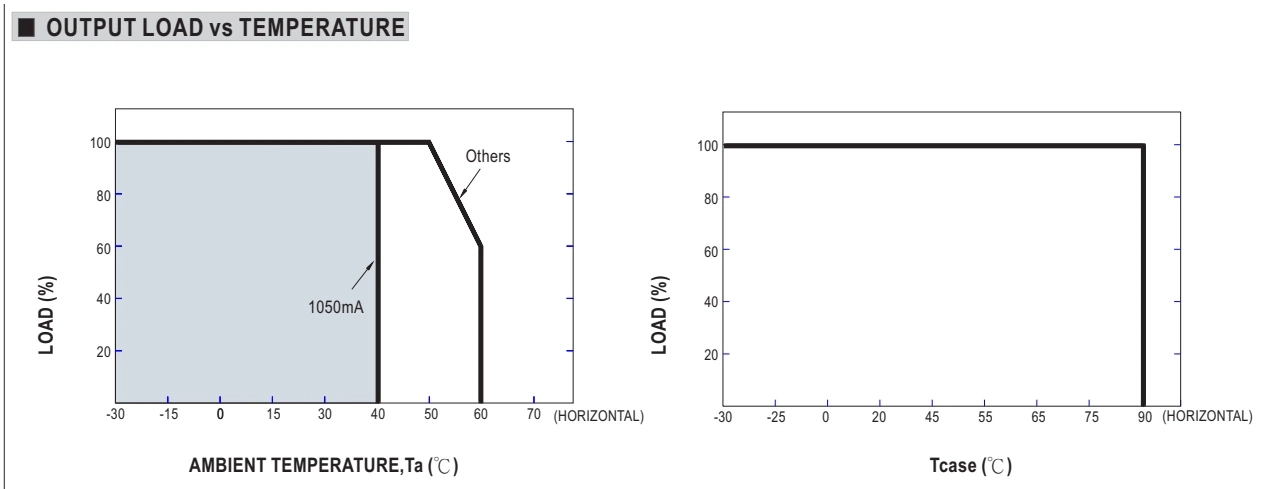

Выходная нагрузка и температура · стр. 6
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- TCASE
- Температура корпуса

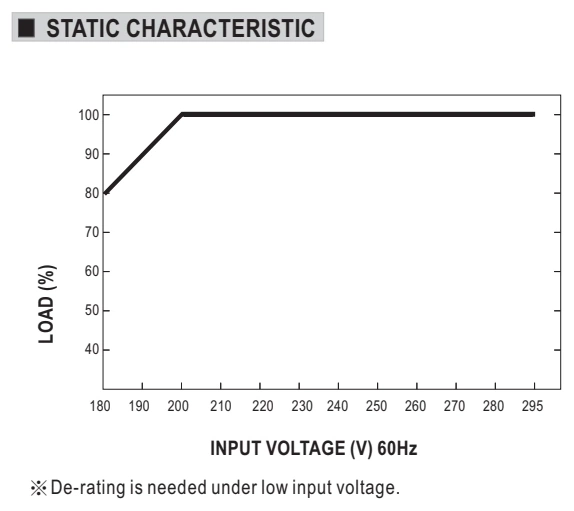

Нагрузка и входное напряжение · стр. 6
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

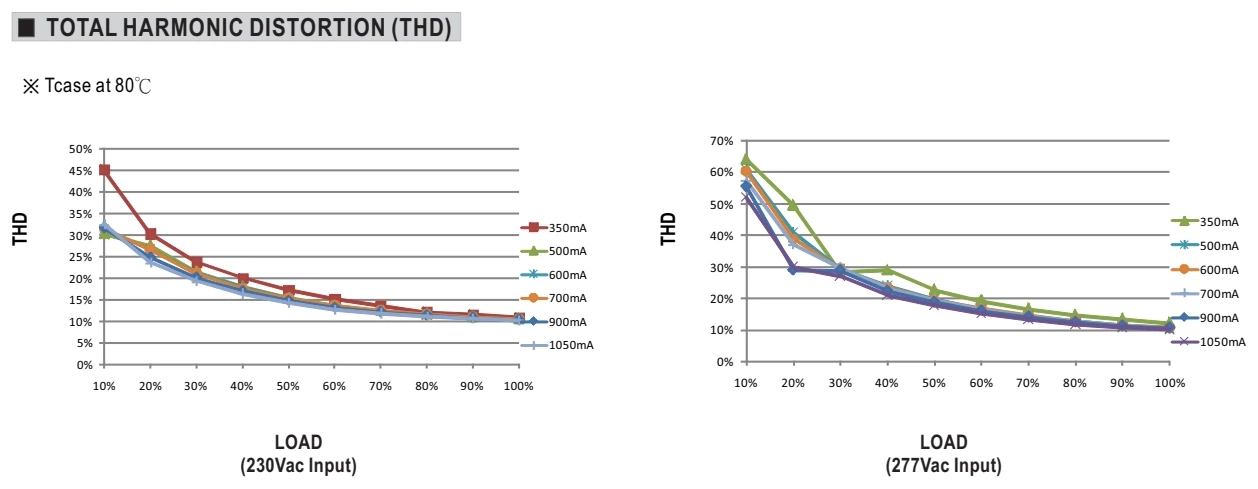

Гармонические искажения · стр. 7
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

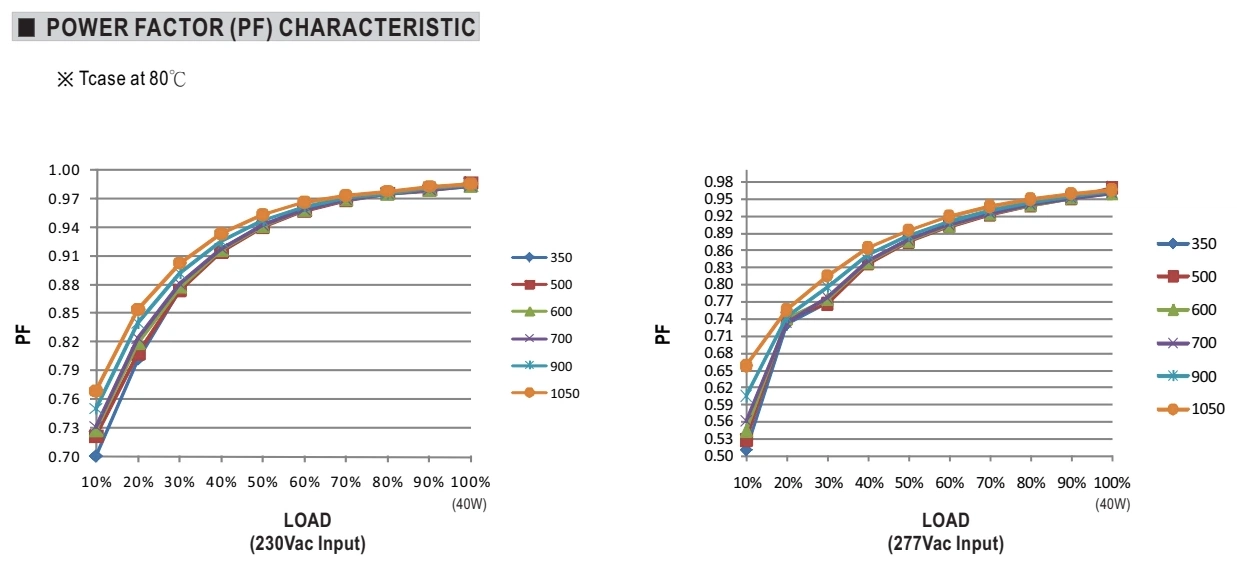

Коэффициент мощности · стр. 7
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- PF
- Коэффициент мощности

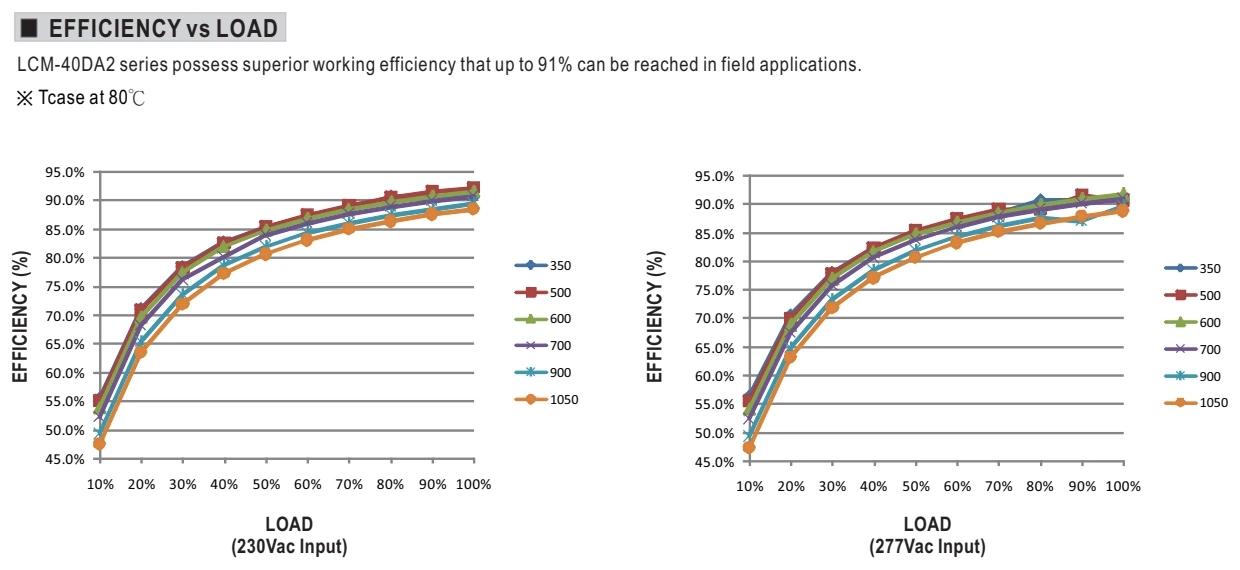

КПД и нагрузка · стр. 7
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса

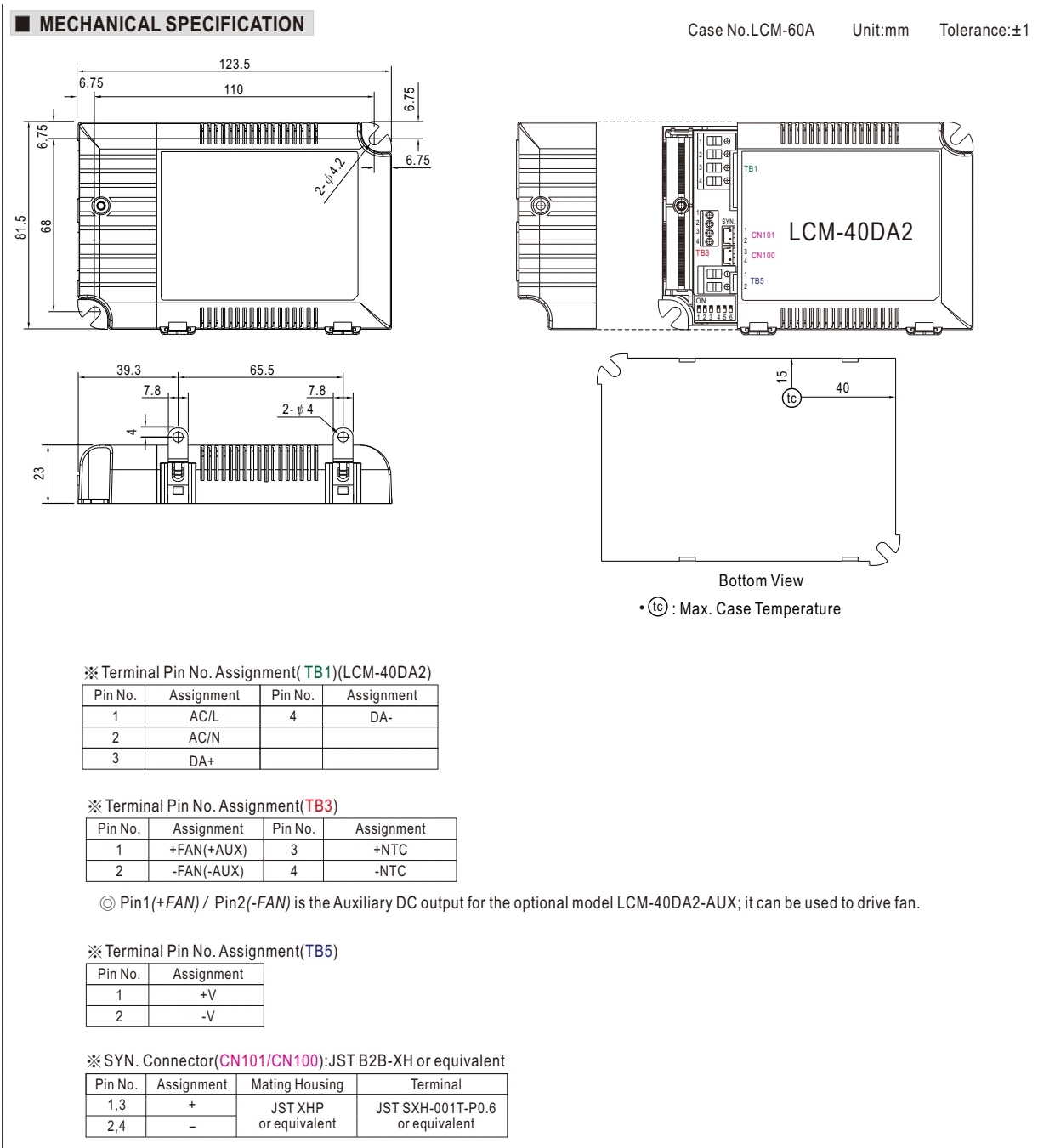

Габаритный чертёж · стр. 8
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- BOTTOM VIEW
- Вид снизу
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- MAX.
- Максимум
- FAN
- Вентилятор
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- ON
- Включено
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TC
- Контрольная точка температуры корпуса
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- MATING HOUSING
- Корпус ответного разъёма
- TERMINAL PIN NO.
- Номер контакта клеммы
- TOLERANCE
- Допуск
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LCM-40DA — led-драйверы и питание освещения. Параметры: мощность 40 Вт. Серия LCM-40DA2. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
СХЕМЫ И МАТЕРИАЛЫ
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
ErP Certificateтовара LCM-40DA · Открыть документ ↗CCC Certificateтовара LCM-40DA · Открыть документ ↗BIS Certificateтовара LCM-40DA · Открыть документ ↗UL Certificateтовара LCM-40DA · Открыть документ ↗ENEC Certificateтовара LCM-40DA · Открыть документ ↗EAC Certificateтовара LCM-40DA · Открыть документ ↗CB Certificateтовара LCM-40DA · Открыть документ ↗EMC Certificateтовара LCM-40DA · Открыть документ ↗CE Declarationтовара LCM-40DA · Открыть документ ↗UK Declarationтовара LCM-40DA · Открыть документ ↗
Чертежи и CAD
Другие материалы
Документы для семейства LCM-40DA2 уточнит менеджер при обращении.
Документация относится к семейству LCM-40DA2. Открыть страницу производителя ↗
