MEAN WELL / LCM-40(EO)

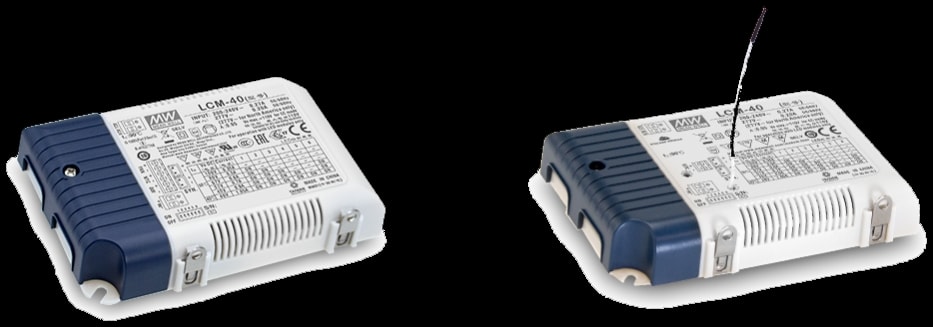

MEAN WELL LCM-40 — фото серии LCM-40(EO)
Изображение серии LCM-40(EO). Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения

LCM-40

MEAN WELL LCM-40 — led-драйверы и питание освещения. Серия LCM-40(EO). Характеристики, документация и запрос поставки в Казахстане.

Мощность—
НапряжениеУточняется
ТокУточняется
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
LCM-40
Тип
LED-драйверы и питание освещения
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 0,278 кг
Код HS по каталогу
850440
ECCN по каталогу
EAR99
Обозначение параметров в каталоге
I/P 180~295Vac O/P 350~1050mA
GTIN
4711287439570
Страна производства
Китай

Данные производителя

Номинальная выходная мощность
42 Вт PDF, стр. 2 ↗
Входное постоянное напряжение
2 ~ 100 В PDF, стр. 2 ↗
Пульсации выходного тока
5.0% макс. @номинальный ток PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
Входное напряжение
180 ~ 295 В перем. 254 ~ 417 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности (тип.)
коэффициент мощности≧0.975/230 В перем., коэффициент мощности≧0.96/277 В перем. @полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
КПД (тип.)
91% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
Входной ток переменного напряжения (тип.)
0.23 А/230 В перем. 0.2 А/277 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
Холодный пуск 20 А(длительность импульса=260 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
Ток утечки
<0.5 мА / 240 В перем. PDF, стр. 2 ↗
Потребление в режиме ожидания
<1 Вт PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
Рабочая температура
температура корпуса=-30 ~ +90 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
Максимальная температура корпуса
температура корпуса=+90 °C PDF, стр. 2 ↗
Рабочая влажность
20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 40 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:3.75 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
123.5*81.5*23 мм (Д × Ш × В) PDF, стр. 2 ↗
Охлаждение · серия LCM-40(EO)
Естественное воздушное охлаждение Источник ↗
Гарантия производителя · серия LCM-40(EO)
3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия LCM-40(EO)
123.5 × 81.5 × 23 мм Источник ↗
Сертификаты серии · серия LCM-40(EO)
CUL, CCC, CB, CE, ENEC05, BIS, EAC, UKCA Источник ↗
Условия измерений и применения

Примечание 1 · стр. 2

Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 3 · стр. 2

Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.

Примечание в документе производителя ↗

Примечание 7 · стр. 2

Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.

Примечание в документе производителя ↗

Примечание 8 · стр. 2

Для выполнения указанных производителем требований ErP к светильникам этот драйвер необходимо подключать через выключатель, позволяющий отключать его от сети.

Примечание в документе производителя ↗

Примечание 9 · стр. 2

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗

Примечание 2 · стр. 4

Выходной ток может уменьшиться до нуля при сопротивлении на входе диммирования около 0 кОм, напряжении около 0 В постоянного тока либо ШИМ-сигнале 10 В с коэффициентом заполнения 0%.

Примечание в документе производителя ↗
Графики и чертежи производителя

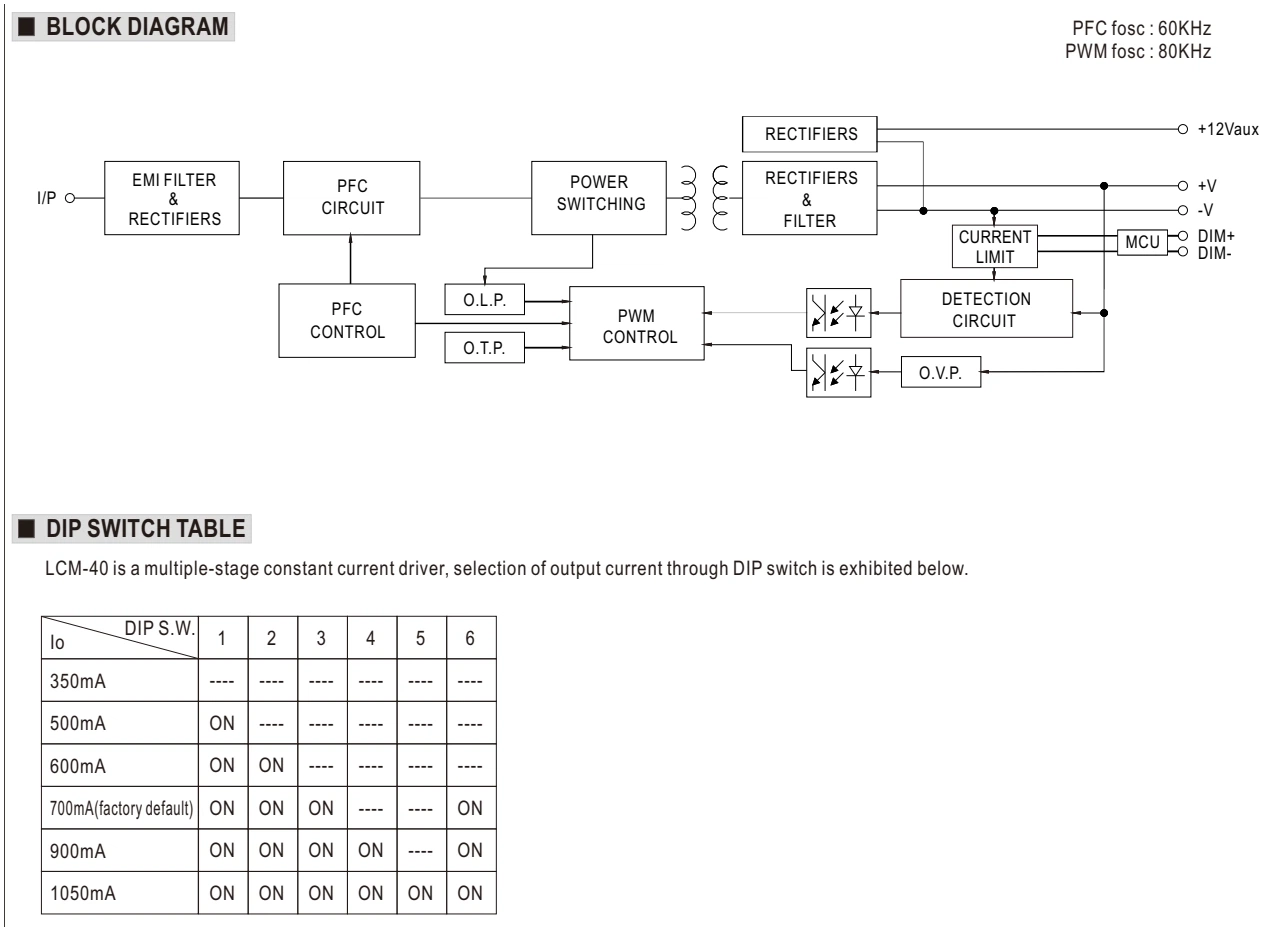

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
CONSTANT CURRENT
Стабилизация тока
POWER SWITCHING
Силовой преобразователь
OUTPUT CURRENT
Выходной ток
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.T.P.
Защита от перегрева
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
FOSC
Частота преобразования
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
CONSTANT CURRENT
Стабилизация тока
POWER SWITCHING
Силовой преобразователь
OUTPUT CURRENT
Выходной ток
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.T.P.
Защита от перегрева
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
FOSC
Частота преобразования
Оригинал в PDF · стр. 3 ↗

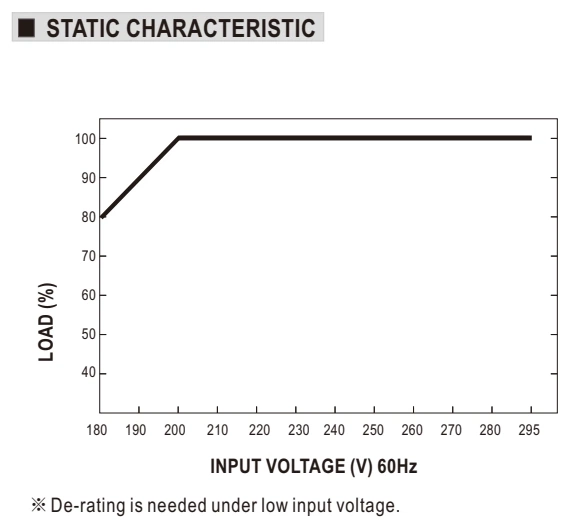

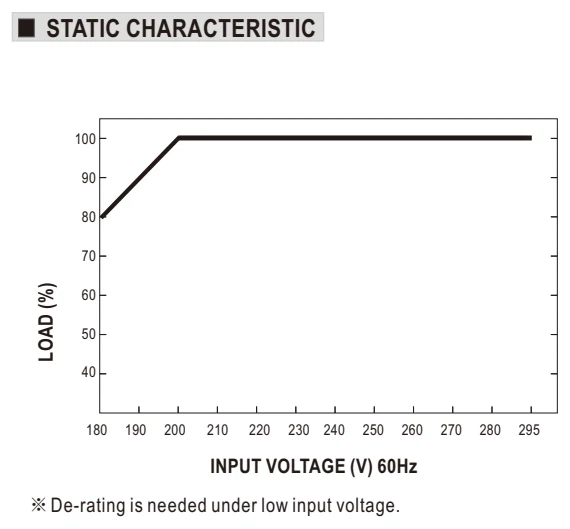

Нагрузка и входное напряжение · стр. 6

Нагрузка и входное напряжение · стр. 6Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
HZ
Гц
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
Нагрузка и входное напряжение · стр. 6Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
HZ
Гц
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
Оригинал в PDF · стр. 6 ↗

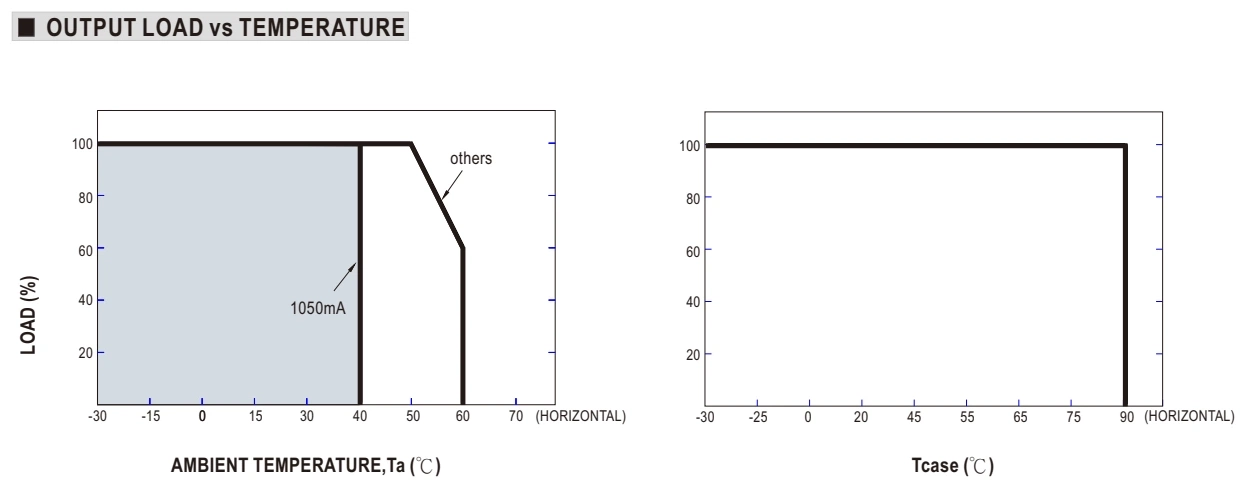

Выходная нагрузка и температура · стр. 6

Выходная нагрузка и температура · стр. 6Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Выходная нагрузка и температура · стр. 6Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 6 ↗

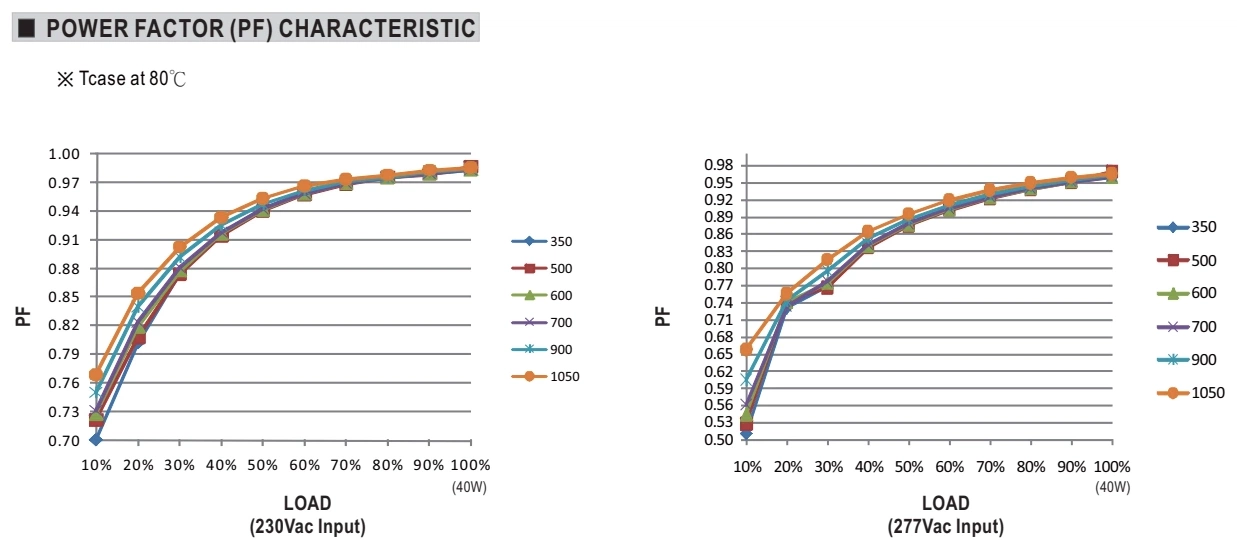

Коэффициент мощности · стр. 7

Коэффициент мощности · стр. 7Увеличить рисунок ↗
Обозначения
POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
PF
Коэффициент мощности
Коэффициент мощности · стр. 7Открыть изображение ↗

Обозначения

POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
PF
Коэффициент мощности
Оригинал в PDF · стр. 7 ↗

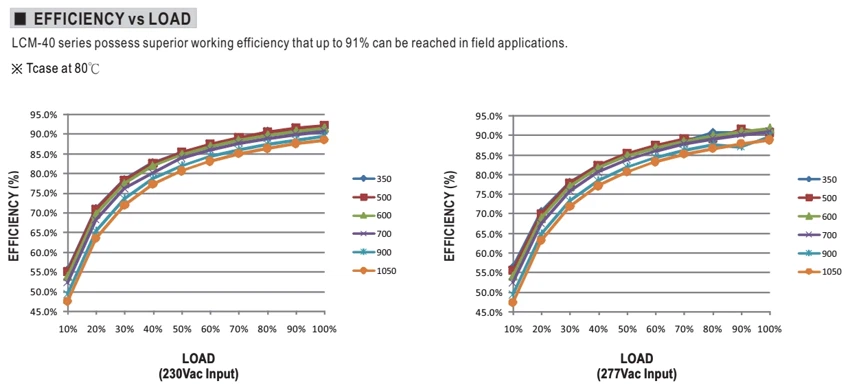

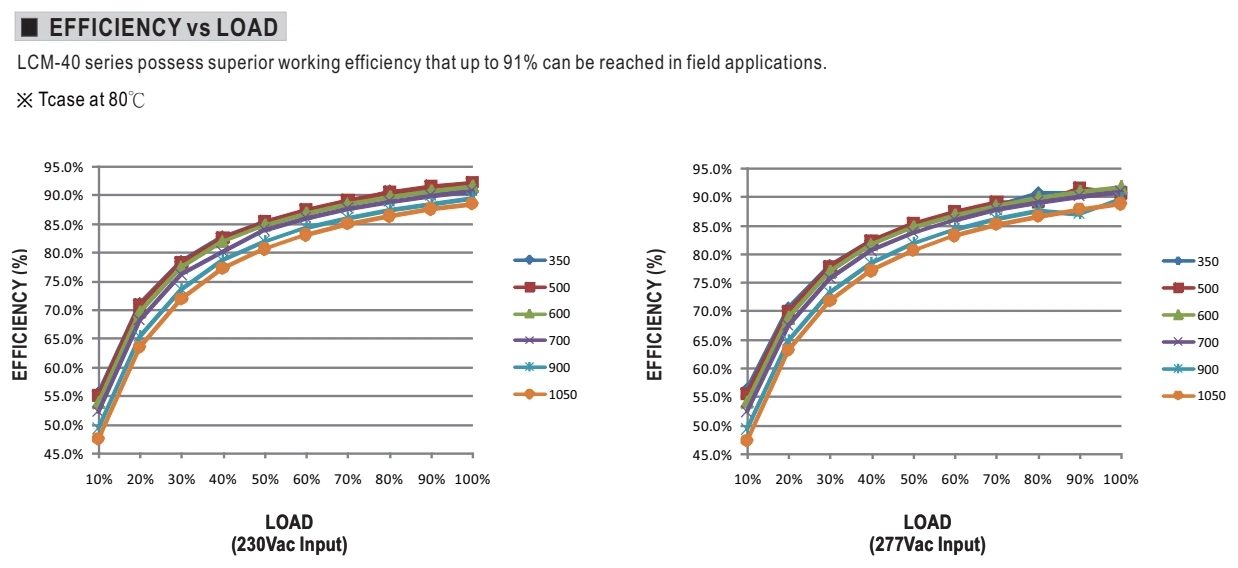

КПД и нагрузка · стр. 7

КПД и нагрузка · стр. 7Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
КПД и нагрузка · стр. 7Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 7 ↗

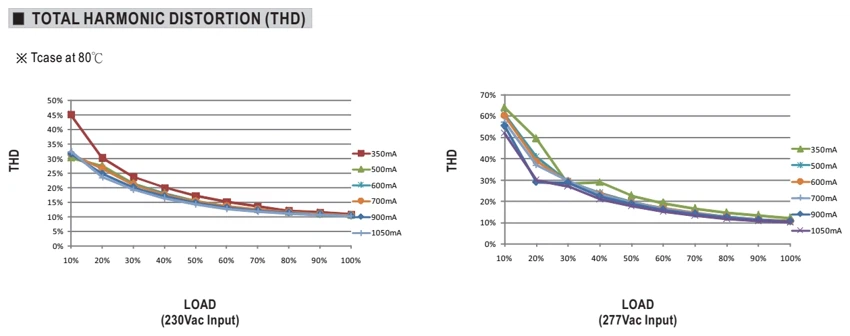

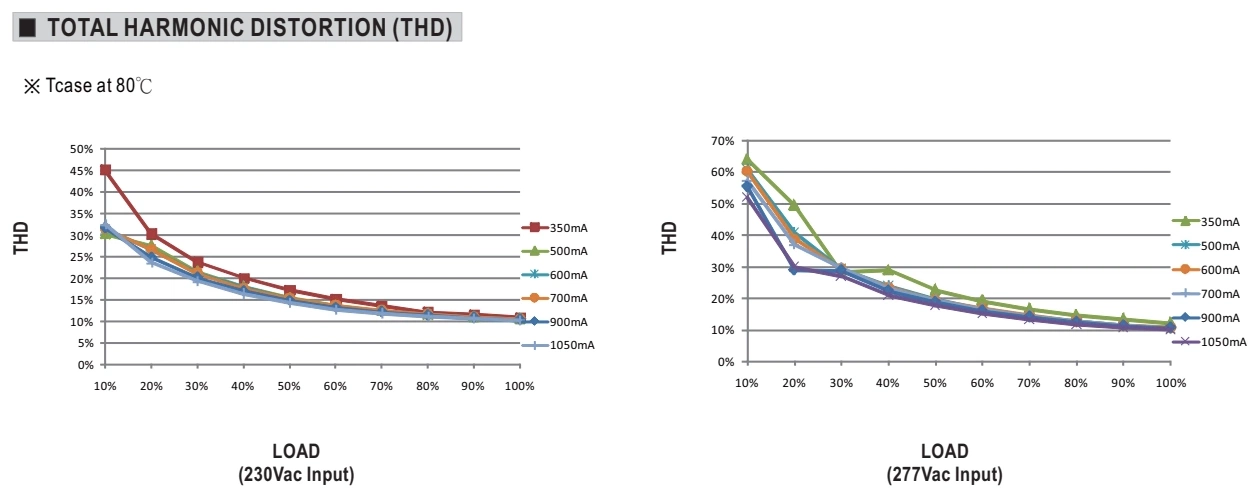

Гармонические искажения · стр. 7

Гармонические искажения · стр. 7Увеличить рисунок ↗
Обозначения
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
Гармонические искажения · стр. 7Открыть изображение ↗

Обозначения

LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 7 ↗

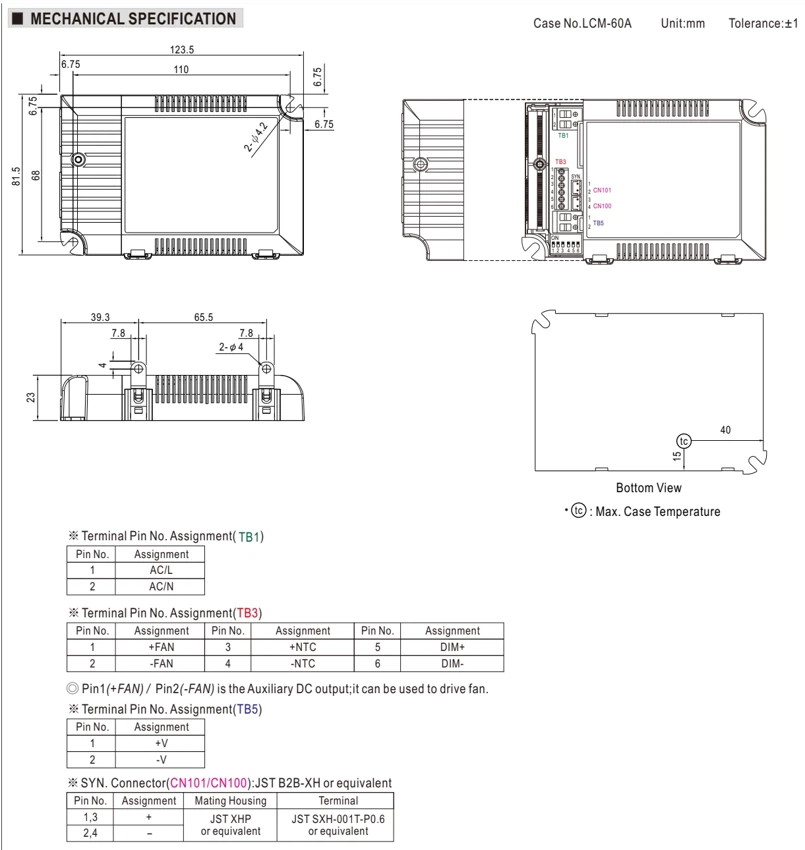

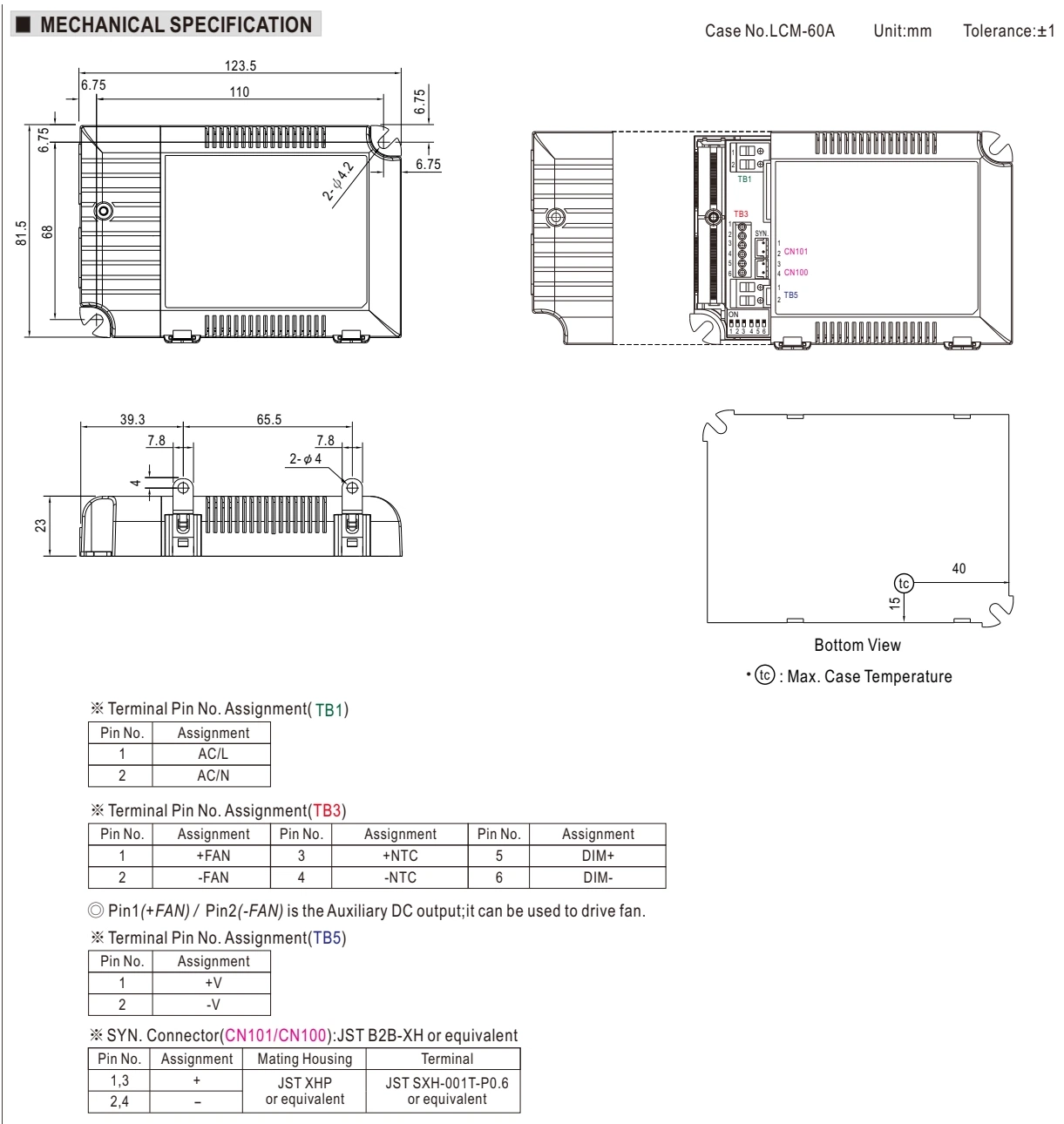

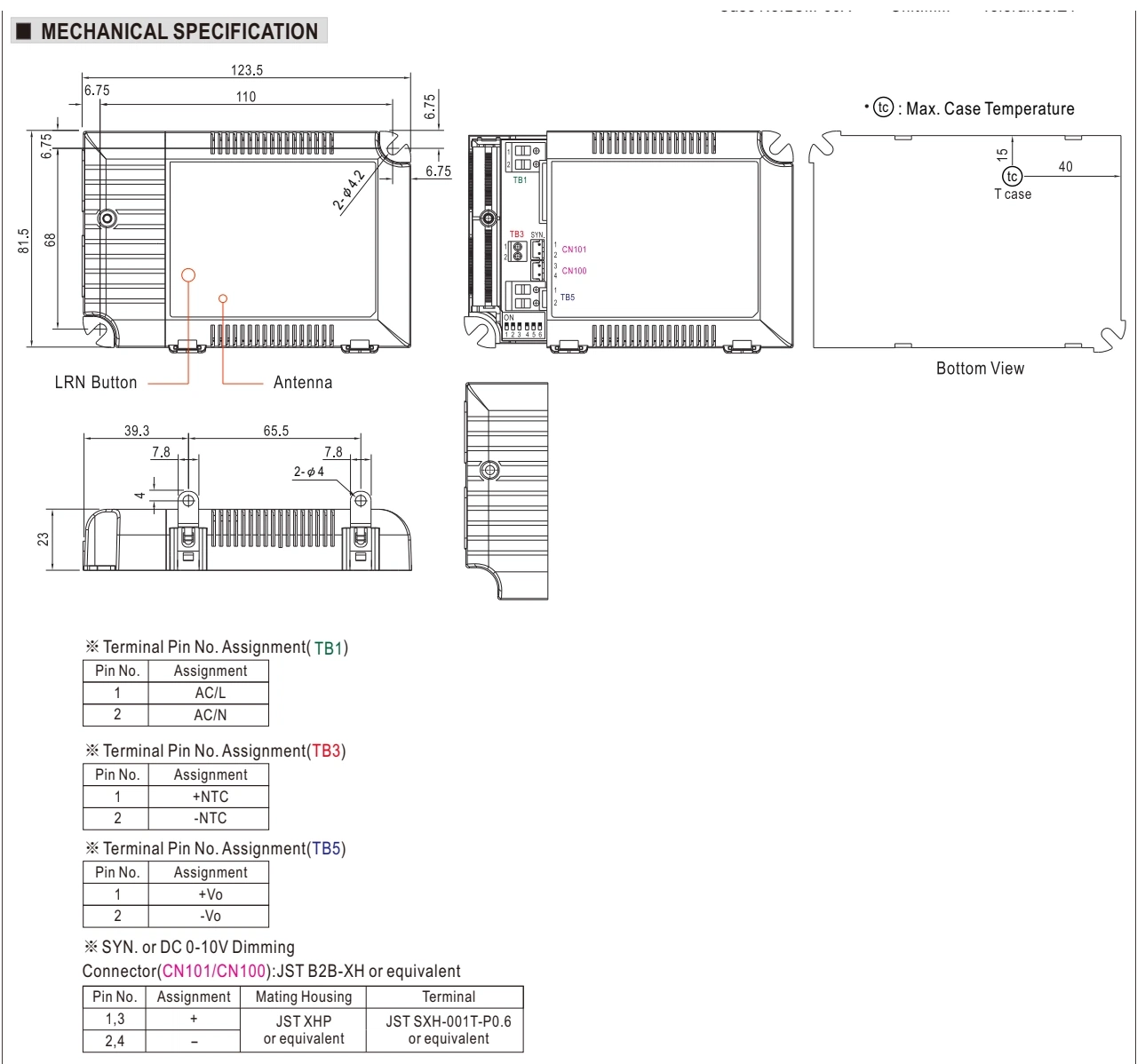

Габаритный чертёж · стр. 10

Габаритный чертёж · стр. 10Увеличить рисунок ↗
Обозначения
CASE TEMPERATURE
Температура корпуса
ASSIGNMENT
Назначение
CONNECTOR
Разъём
TERMINAL
Клемма
DIMMING
Диммирование
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
MAX.
Максимум
MM
мм
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Габаритный чертёж · стр. 10Открыть изображение ↗

Обозначения

CASE TEMPERATURE
Температура корпуса
ASSIGNMENT
Назначение
CONNECTOR
Разъём
TERMINAL
Клемма
DIMMING
Диммирование
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
MAX.
Максимум
MM
мм
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Оригинал в PDF · стр. 10 ↗

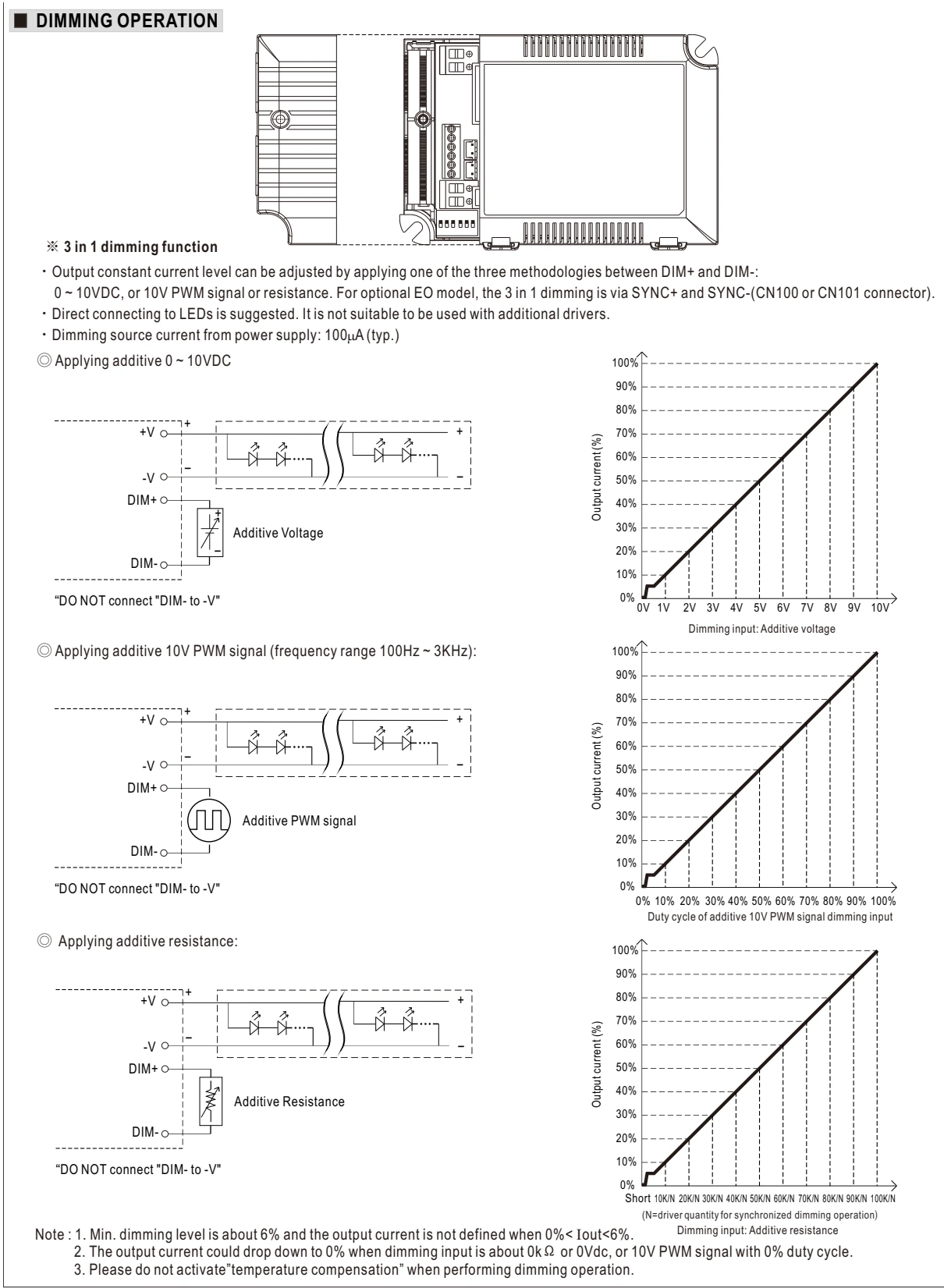

Диммирование · стр. 4

Диммирование · стр. 4Увеличить рисунок ↗
Обозначения
CONSTANT CURRENT
Стабилизация тока
OUTPUT CURRENT
Выходной ток
RESISTANCE
Сопротивление
DUTY CYCLE
Коэффициент заполнения
FREQUENCY
Частота
CONNECTOR
Разъём
FUNCTION
Назначение
DIMMING
Диммирование
TYP.
Типовое значение
MIN.
Минимум
VDC
В постоянного тока
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
HZ
Гц
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
DIMMING INPUT
Вход управления яркостью
ADDITIVE VOLTAGE
Внешнее управляющее напряжение
ADDITIVE RESISTANCE
Внешнее управляющее сопротивление
ADDITIVE PWM SIGNAL
Внешний ШИМ-сигнал
DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
DO NOT CONNECT "DIM- TO -V"
Не соединяйте DIM− с −V.
DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.
Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.
OUTPUT CONSTANT CURRENT LEVEL CAN BE ADJUSTED BY APPLYING ONE OF THE THREE METHODOLOGIES BETWEEN DIM+ AND DIM-:
Выходной ток регулируется одним из трёх способов через входы DIM+ и DIM−:
DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)
Типовой ток от источника питания на входе диммирования: 100 мкА.
Диммирование · стр. 4Открыть изображение ↗

Обозначения

CONSTANT CURRENT
Стабилизация тока
OUTPUT CURRENT
Выходной ток
RESISTANCE
Сопротивление
DUTY CYCLE
Коэффициент заполнения
FREQUENCY
Частота
CONNECTOR
Разъём
FUNCTION
Назначение
DIMMING
Диммирование
TYP.
Типовое значение
MIN.
Минимум
VDC
В постоянного тока
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
HZ
Гц
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
DIMMING INPUT
Вход управления яркостью
ADDITIVE VOLTAGE
Внешнее управляющее напряжение
ADDITIVE RESISTANCE
Внешнее управляющее сопротивление
ADDITIVE PWM SIGNAL
Внешний ШИМ-сигнал
DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
DO NOT CONNECT "DIM- TO -V"
Не соединяйте DIM− с −V.
DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.
Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.
OUTPUT CONSTANT CURRENT LEVEL CAN BE ADJUSTED BY APPLYING ONE OF THE THREE METHODOLOGIES BETWEEN DIM+ AND DIM-:
Выходной ток регулируется одним из трёх способов через входы DIM+ и DIM−:
DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)
Типовой ток от источника питания на входе диммирования: 100 мкА.
Оригинал в PDF · стр. 4 ↗

Габаритный чертёж · стр. 8

Габаритный чертёж · стр. 8Увеличить рисунок ↗
Обозначения
CASE TEMPERATURE
Температура корпуса
BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
CONNECTOR
Разъём
DC OUTPUT
Выход постоянного тока
TERMINAL
Клемма
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
MAX.
Максимум
FAN
Вентилятор
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Габаритный чертёж · стр. 8Открыть изображение ↗

Обозначения

CASE TEMPERATURE
Температура корпуса
BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
CONNECTOR
Разъём
DC OUTPUT
Выход постоянного тока
TERMINAL
Клемма
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
MAX.
Максимум
FAN
Вентилятор
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
MM
мм
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
MATING HOUSING
Корпус ответного разъёма
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Оригинал в PDF · стр. 8 ↗

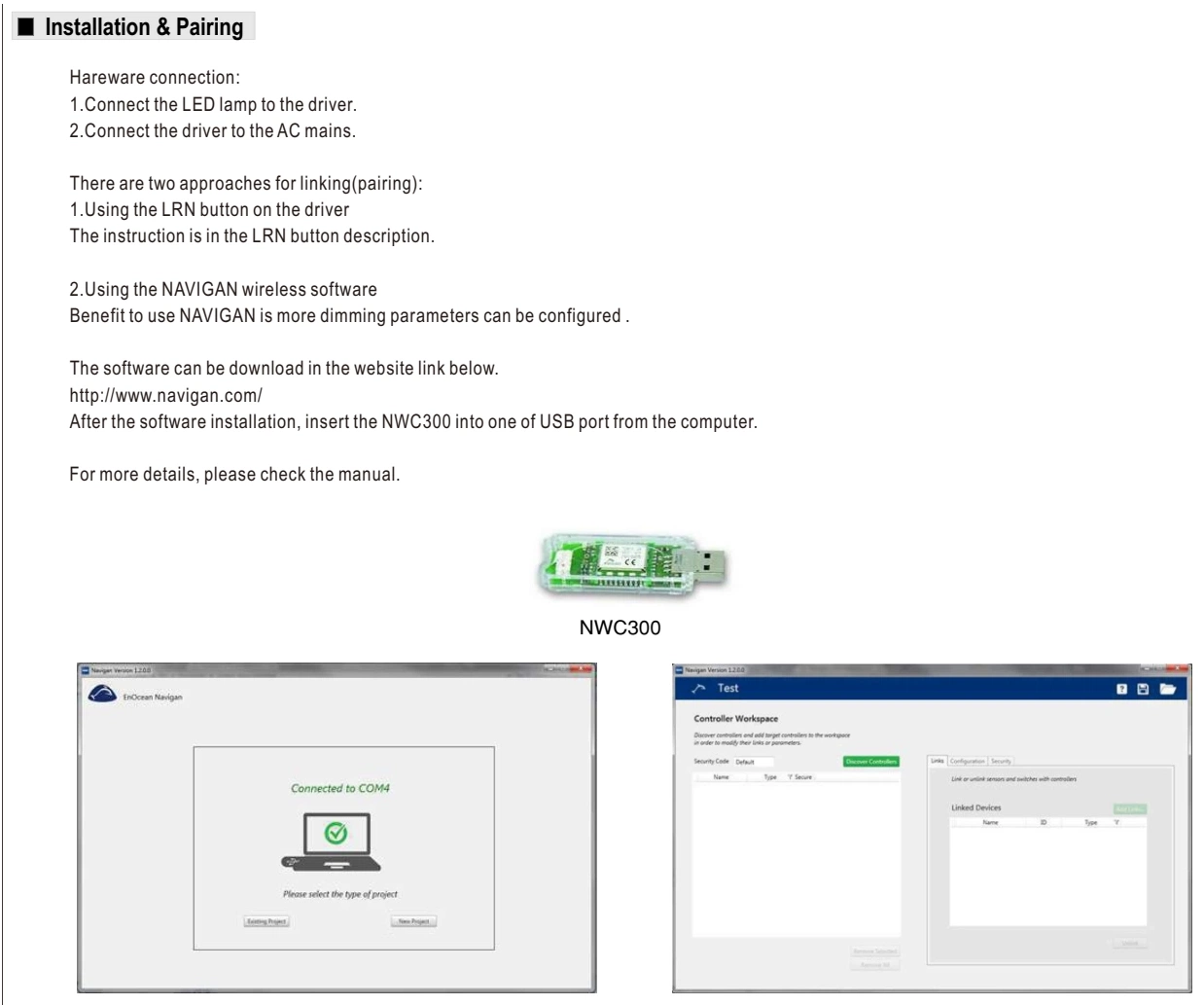

Установка · стр. 9

Установка · стр. 9Увеличить рисунок ↗
Обозначения
DESCRIPTION
Описание
DIMMING
Диммирование
ON
Включено
Установка · стр. 9Открыть изображение ↗

Обозначения

DESCRIPTION
Описание
DIMMING
Диммирование
ON
Включено
Оригинал в PDF · стр. 9 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL LCM-40 — led-драйверы и питание освещения. Серия LCM-40(EO). Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства LCM-40(EO) уточнит менеджер при обращении.

Документация относится к семейству LCM-40(EO). Открыть страницу производителя ↗

Связаться
Связаться с АКЭТО

Поможем с выбором, наличием и заказом.

Написать в WhatsAppНаписать в Telegram+7 (707) 095-00-971000@aketo.orgПн–Пт: 09:00–17:00. Сб–Вс: выходной.

До согласия счётчики не загружаются. Изменить выбор можно в любое время. При отключении уже запущенной аналитики страница перезагрузится.

Политика конфиденциальности · О cookie и сроках хранения
