MEAN WELL / LCM-25KN
MEAN WELL LCM-25KN — фото серии LCM-25KN
Изображение серии LCM-25KN. Внешний вид исполнения может отличаться.
KNX и управление зданиями

LCM-25KN

MEAN WELL LCM-25KN — knx и управление зданиями. Параметры: мощность 25 Вт. Серия LCM-25KN. Характеристики, документация и запрос поставки в Казахстане.

Мощность25 Вт
НапряжениеУточняется
ТокУточняется
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
LCM-25KN
Тип
KNX и управление зданиями
Мощность по каталогу
25 Вт
Стандарты безопасности (по каталогу)
CCC,CB,CE,ENEC05,EAC,UKCA
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 0,173 кг
ECCN по каталогу
EAR99
Входное напряжение
180~277
Обозначение параметров в каталоге
I/P 180~277Vac O/P 350~1050mA
Размеры (Д × Ш × В)
105 × 68 × 23 мм
GTIN
4711287461304
Страна производства
Китай

Данные производителя

Номинальная выходная мощность
18.9 Вт PDF, стр. 2 ↗
Входное постоянное напряжение
6 ~ 54 В PDF, стр. 2 ↗
Пульсации выходного тока
5.0% макс. @номинальный ток PDF, стр. 2 ↗
Входное напряжение
180 ~ 277 В перем. 220 ~ 380 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности (тип.)
коэффициент мощности≧0.94/230 В перем., коэффициент мощности≧0.91/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
КПД (тип.)
85% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
Входной ток переменного напряжения (тип.)
0.17 А/230 В перем. 0.15 А/277 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
Холодный пуск 20 А(длительность импульса=260 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
Ток утечки
<0.5 мА / 240 В перем. PDF, стр. 2 ↗
Потребление в режиме ожидания
<0.5 Вт PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
Рабочая температура
температура корпуса=-30 ~ +85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
Максимальная температура корпуса
температура корпуса=+85 °C PDF, стр. 2 ↗
Рабочая влажность
20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
105*68*23 мм (Д × Ш × В) PDF, стр. 2 ↗
Охлаждение · серия LCM-25KN
Естественное воздушное охлаждение Источник ↗
Гарантия производителя · серия LCM-25KN
3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
Габариты (Д × Ш × В) · серия LCM-25KN
105 × 68 × 23 мм Источник ↗
Сертификаты серии · серия LCM-25KN
CCC, CB, CE, EAC, UKCA, BIS, ENEC18 Источник ↗
Условия измерений и применения

Примечание 1 · стр. 2

Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 2 · стр. 2

При пониженном входном напряжении может потребоваться снижение нагрузки. Допустимые значения приведены на графике зависимости нагрузки от входного напряжения.

Примечание в документе производителя ↗

Примечание 3 · стр. 2

Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.

Примечание в документе производителя ↗

Примечание 6 · стр. 2

Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.

Примечание в документе производителя ↗

Примечание 7 · стр. 2

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗

Примечание 8 · стр. 2

Для выполнения указанных производителем требований ErP к светильникам этот источник питания необходимо подключать через выключатель, позволяющий отключать его от сети.

Примечание в документе производителя ↗
Графики и чертежи производителя

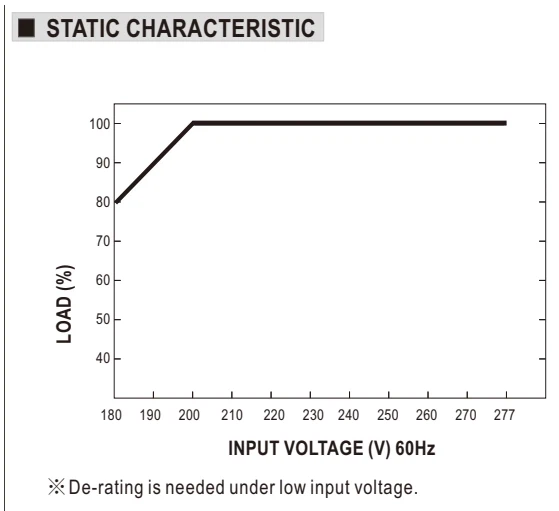

Нагрузка и входное напряжение · стр. 6

Нагрузка и входное напряжение · стр. 6Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
HZ
Гц
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
Нагрузка и входное напряжение · стр. 6Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
HZ
Гц
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
Оригинал в PDF · стр. 6 ↗

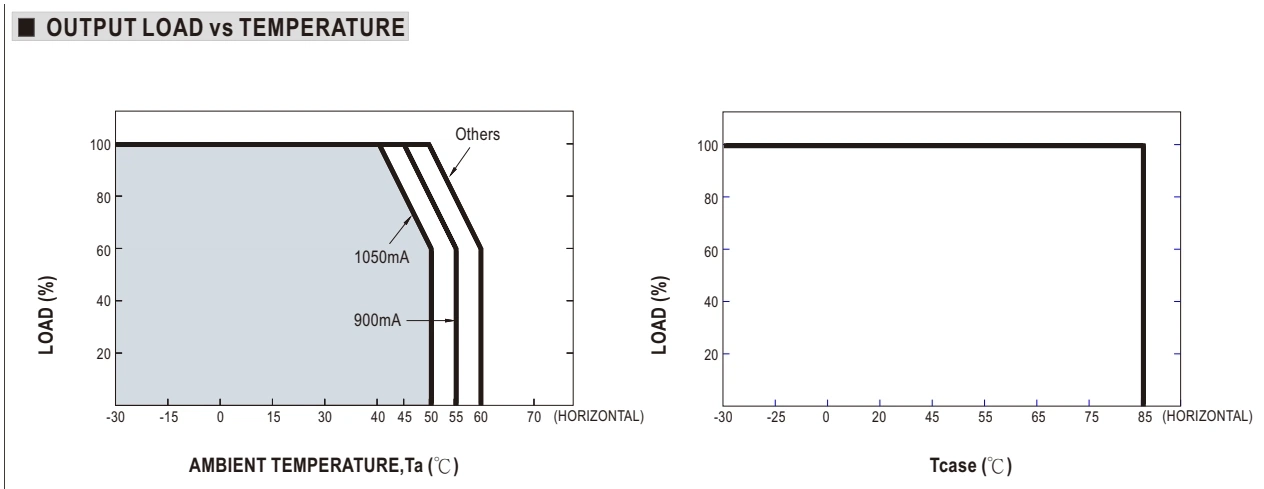

Выходная нагрузка и температура · стр. 6

Выходная нагрузка и температура · стр. 6Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Выходная нагрузка и температура · стр. 6Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 6 ↗

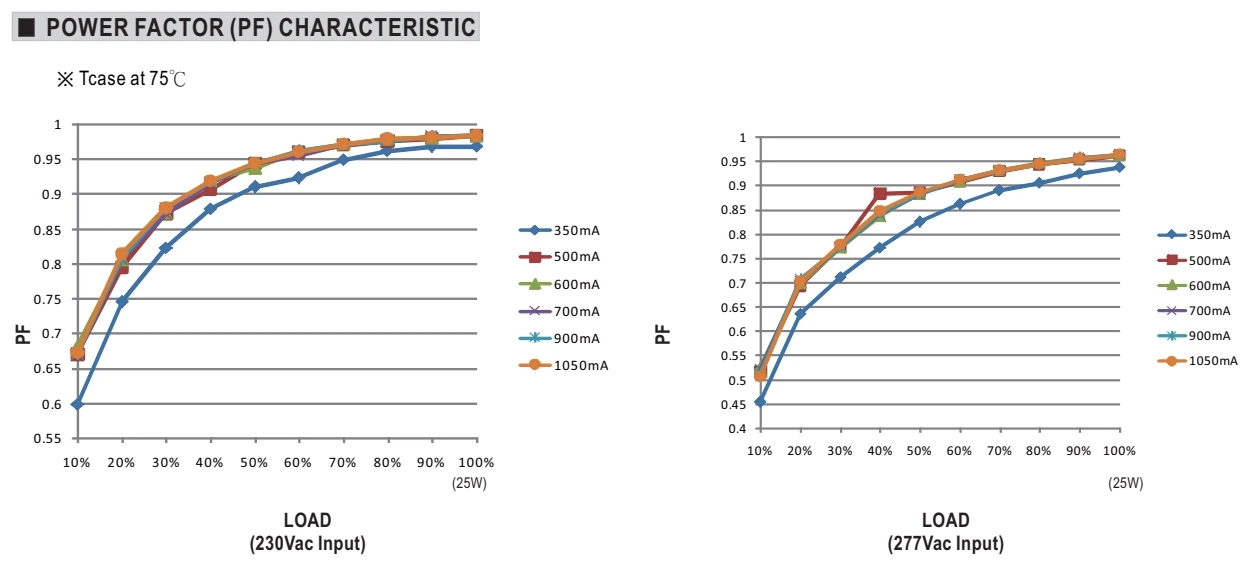

Коэффициент мощности · стр. 7

Коэффициент мощности · стр. 7Увеличить рисунок ↗
Обозначения
POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
PF
Коэффициент мощности
Коэффициент мощности · стр. 7Открыть изображение ↗

Обозначения

POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
PF
Коэффициент мощности
Оригинал в PDF · стр. 7 ↗

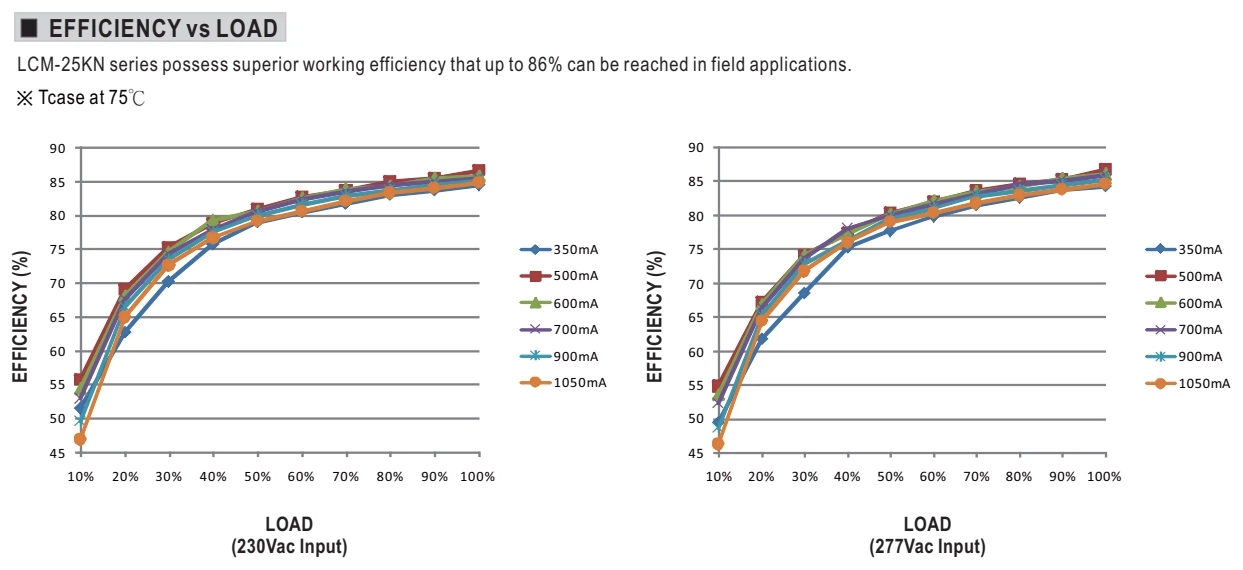

КПД и нагрузка · стр. 7

КПД и нагрузка · стр. 7Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
КПД и нагрузка · стр. 7Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 7 ↗

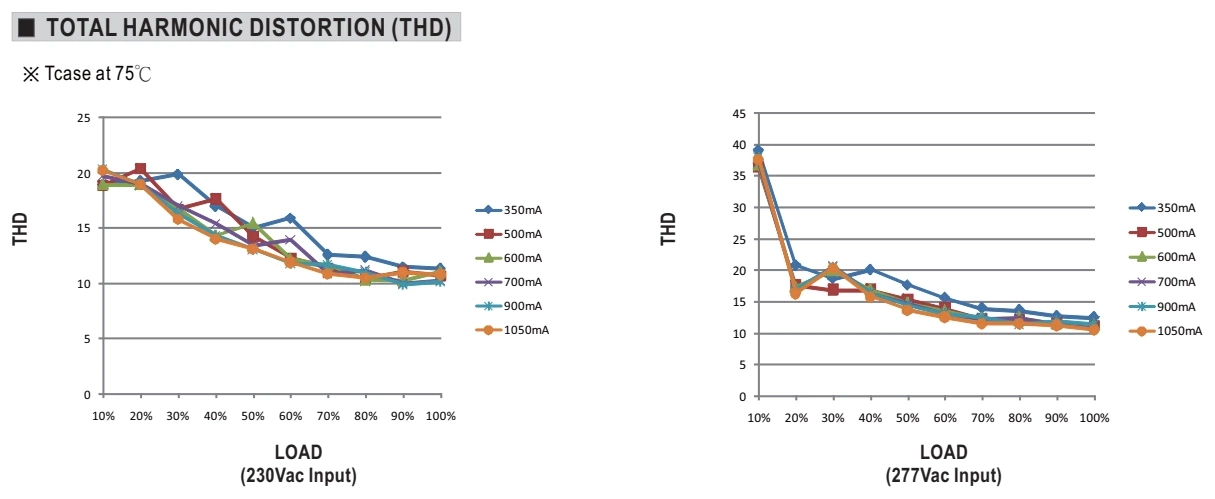

Гармонические искажения · стр. 7

Гармонические искажения · стр. 7Увеличить рисунок ↗
Обозначения
LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Гармонические искажения · стр. 7Открыть изображение ↗

Обозначения

LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 7 ↗

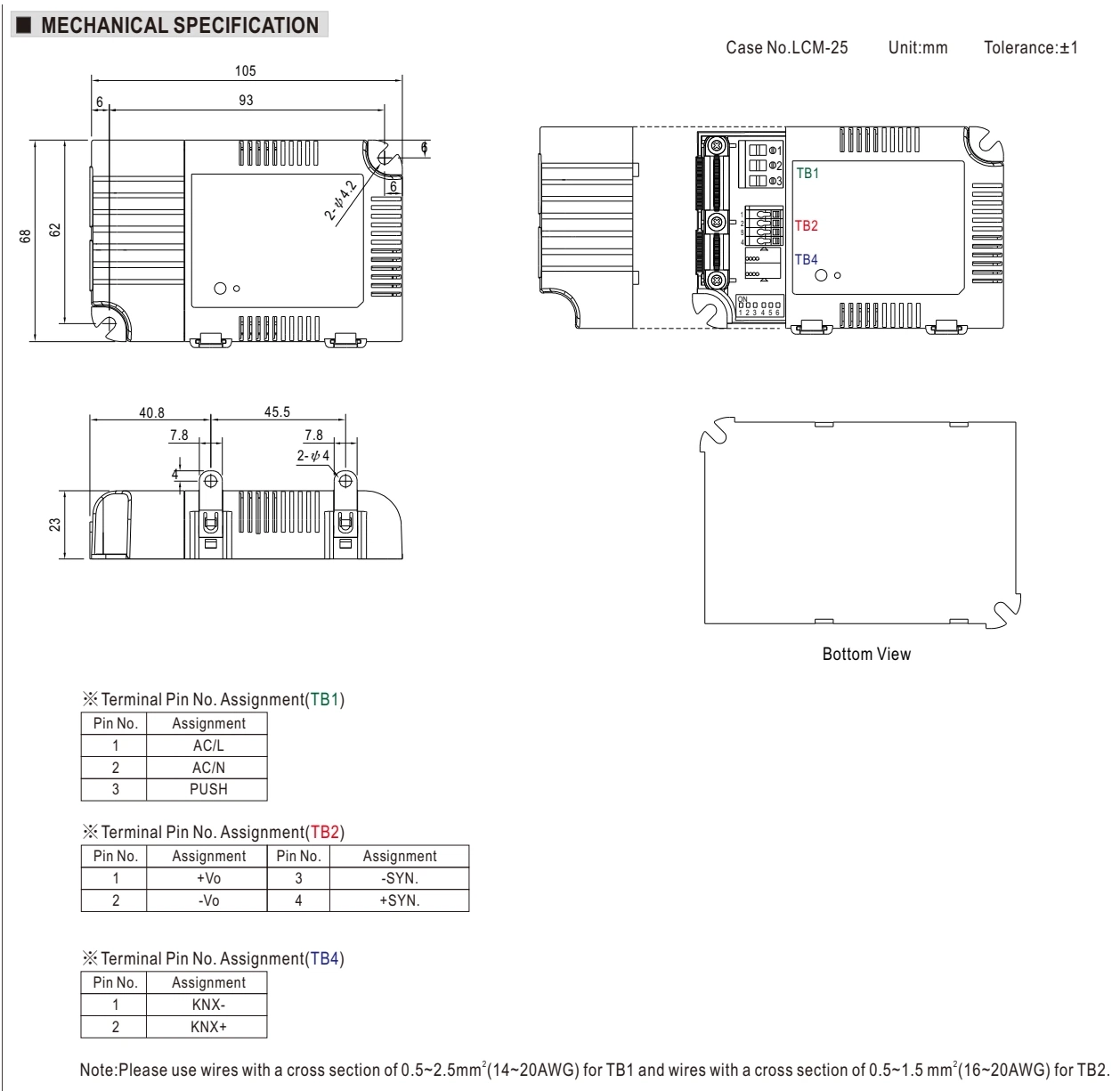

Габаритный чертёж · стр. 8

Габаритный чертёж · стр. 8Увеличить рисунок ↗
Обозначения
BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
TERMINAL
Клемма
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
ON
Включено
MM
мм
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Габаритный чертёж · стр. 8Открыть изображение ↗

Обозначения

BOTTOM VIEW
Вид снизу
ASSIGNMENT
Назначение
TERMINAL
Клемма
UNIT:MM
Размеры в миллиметрах
PIN NO.
Номер контакта
UNIT
Единицы измерения
ON
Включено
MM
мм
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
TERMINAL PIN NO.
Номер контакта клеммы
TOLERANCE
Допуск
Оригинал в PDF · стр. 8 ↗

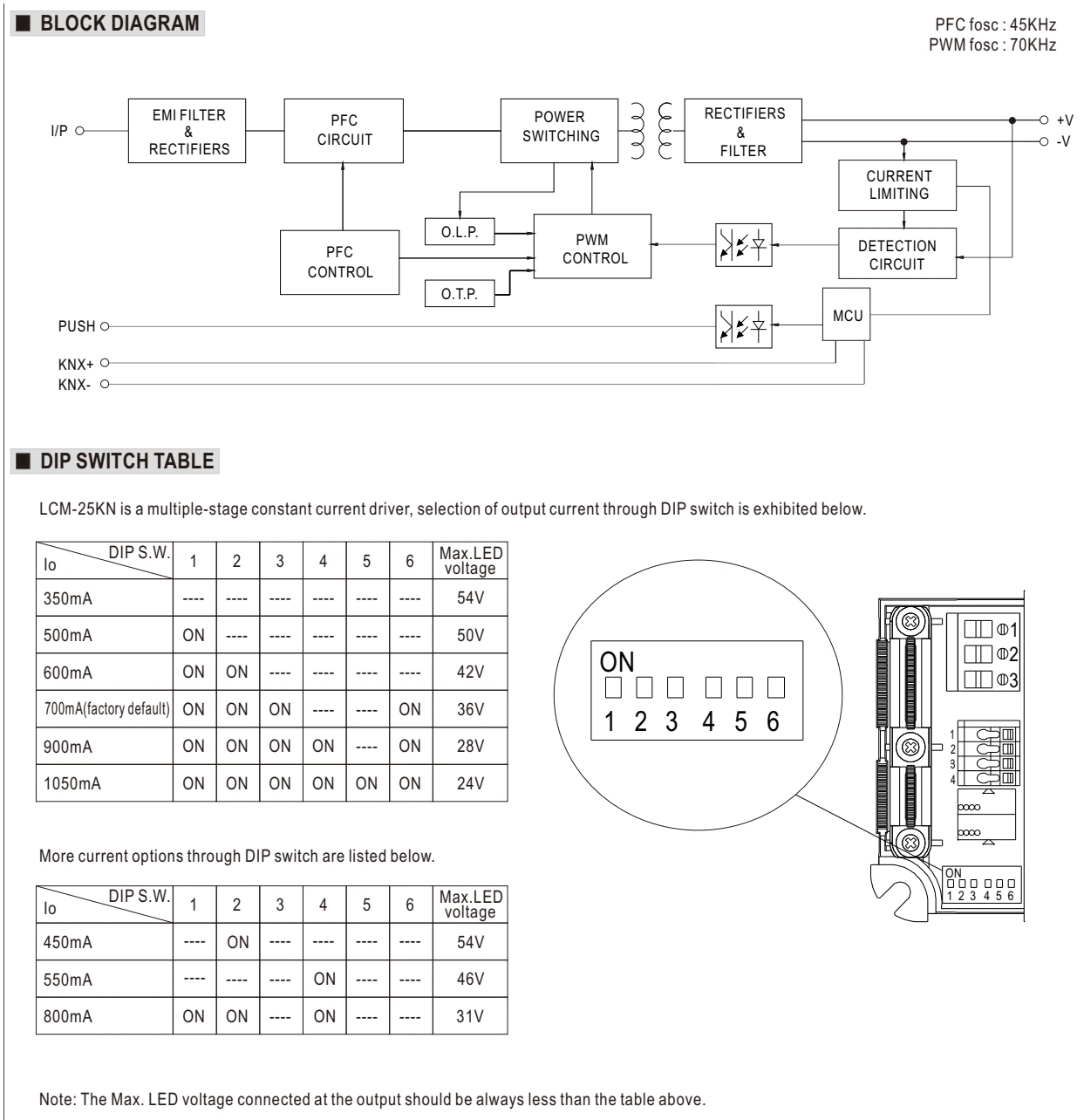

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
CONSTANT CURRENT
Стабилизация тока
POWER SWITCHING
Силовой преобразователь
OUTPUT CURRENT
Выходной ток
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.T.P.
Защита от перегрева
MAX.
Максимум
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
FOSC
Частота преобразования
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
CONSTANT CURRENT
Стабилизация тока
POWER SWITCHING
Силовой преобразователь
OUTPUT CURRENT
Выходной ток
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.T.P.
Защита от перегрева
MAX.
Максимум
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
ON
Включено
FOSC
Частота преобразования
Оригинал в PDF · стр. 3 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL LCM-25KN — knx и управление зданиями. Параметры: мощность 25 Вт. Серия LCM-25KN. Характеристики, документация и запрос поставки в Казахстане.

В разделе собраны устройства категории KNX из исходного каталога: назначение конкретного изделия определяется его руководством, а не только принадлежностью к шине.

Что проверить при выборе

Проверьте число каналов, ток шины, тип нагрузки и совместимость интерфейсов. Для шлюзов отдельно сверяйте поддерживаемые протоколы и ограничения системы.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства LCM-25KN уточнит менеджер при обращении.

Документация относится к семейству LCM-25KN. Открыть страницу производителя ↗
