LAD-600D
MEAN WELL LAD-600D — блоки питания в корпусе. Параметры: мощность 600 Вт. Серия LAD-600. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- LAD-600D
- Тип
- Блоки питания в корпусе
- Мощность по каталогу
- 600 Вт
- Выход 1
- 55,2 В · 7,87 А
- Выход 2
- 55,2 В · 3 А
- Стандарты безопасности (по каталогу)
- CUL,CB,CE,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,042 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 115/230
- Обозначение параметров в каталоге
- O/P +55.2V7.87A +55.2V3A
- Размеры (Д × Ш × В)
- 225 × 124 × 41 мм
- GTIN
- 4711287486604
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 55.2 В PDF, стр. 2 ↗
- Номинальный выходной ток
- 7.87 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 10.87 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 600.02 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 360 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки напряжения
- канал 1: 43.5 ~ 58 В PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±0.5% PDF, стр. 2 ↗
- Время запуска и нарастания
- 2000 мс, 50 мс/230 В перем. 2000 мс, 50 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 90 ~ 132 В перем. / 180 ~ 264 В перем. переключателем 240 ~ 370 В пост. (заводское положение переключателя 230 В перем.) PDF, стр. 2 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- КПД (тип.)
- 91% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 12 А/115 В перем. 7.5 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 35 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗
- Ток утечки
- <0.5 мА пиковое значение / 240 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -30 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗
- Габариты
- 225*124*41 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия LAD-600
- Вентилятор Источник ↗
- Гарантия производителя · серия LAD-600
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия LAD-600
- 225 × 124 × 41 мм Источник ↗
- Сертификаты серии · серия LAD-600
- CB, CE, EAC, UKCA, RCM, CUL Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 7 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 1 · стр. 3
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 3
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 3
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 7 · стр. 3
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

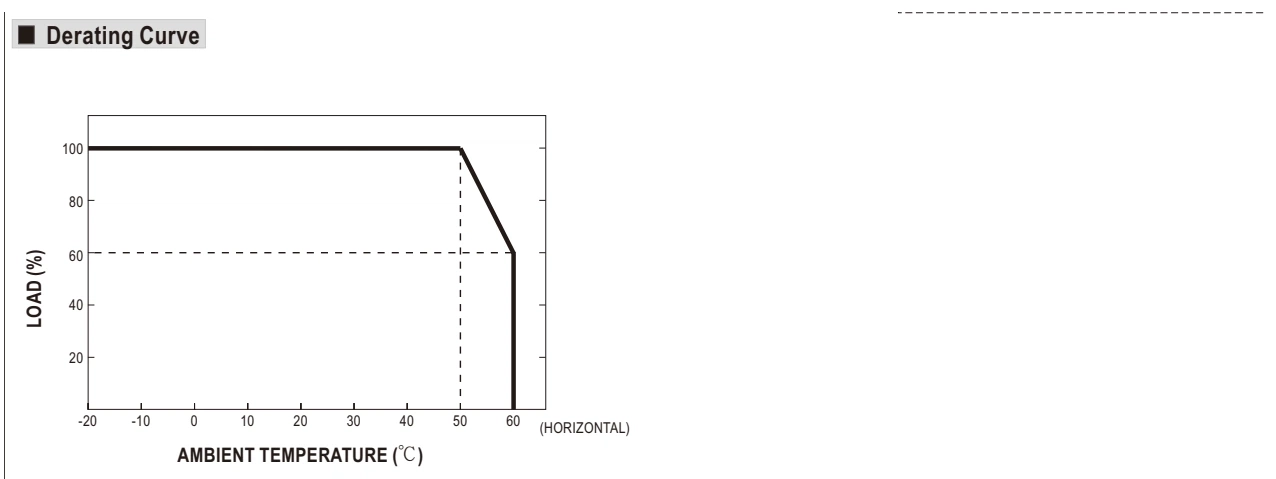

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

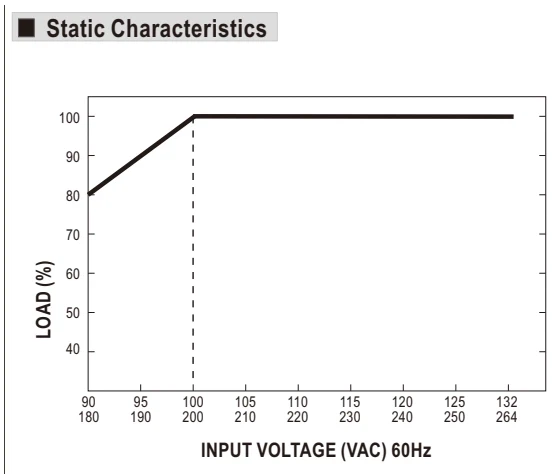

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц

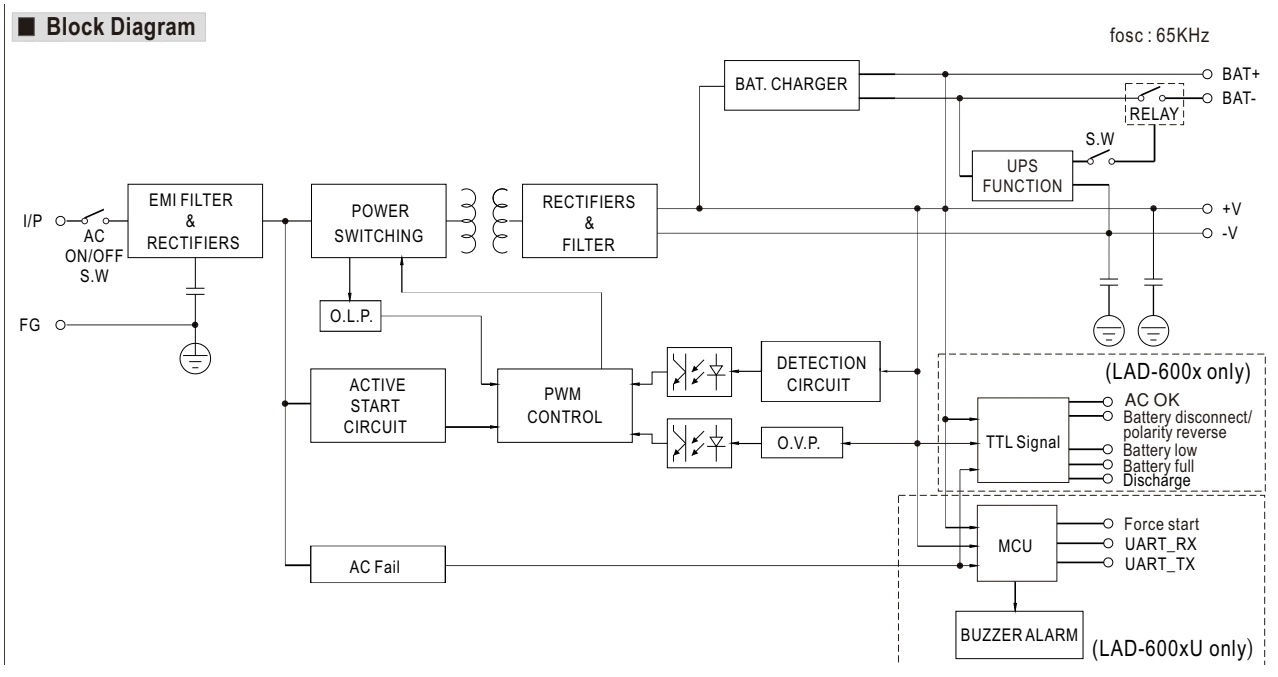

Функциональная схема · стр. 4
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- FUNCTION
- Назначение
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- I/P
- Вход
- OFF
- Выключено
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- ON
- Включено
- FOSC
- Частота преобразования

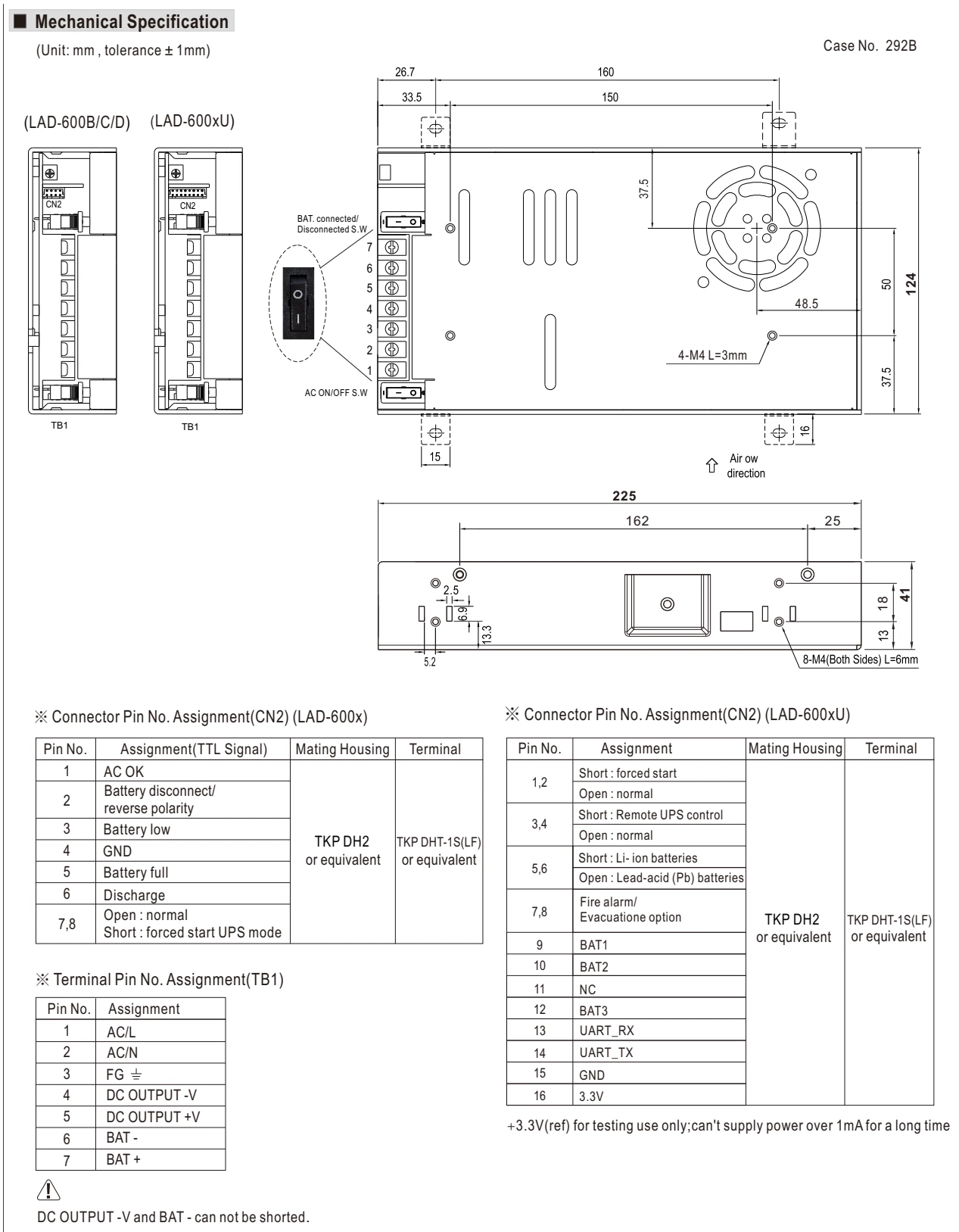

Габаритный чертёж · стр. 11
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- CONTROL
- Управление
- PIN NO.
- Номер контакта
- POWER
- Мощность
- OFF
- Выключено
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- ON
- Включено
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- MATING HOUSING
- Корпус ответного разъёма
- TERMINAL PIN NO.
- Номер контакта клеммы
- CONNECTOR PIN NO.
- Номер контакта разъёма
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL LAD-600D — блоки питания в корпусе. Параметры: мощность 600 Вт. Серия LAD-600. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
