LAD-240A

Характеристики

Производитель

MEAN WELL

Модель

LAD-240A

Тип

Блоки питания в корпусе

Мощность по каталогу

240 Вт

Выход 1

13,8 В · 16,4 А

Выход 2

13,8 В · 1 А

Стандарты безопасности (по каталогу)

CUL,CB,CE,EAC,RCM,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,75 кг

ECCN по каталогу

EAR99

Входное напряжение

115/230

Обозначение параметров в каталоге

O/P +13.8V16.4A +13.8V1A

Размеры (Д × Ш × В)

215 × 115 × 30 мм

GTIN

4711287486482

Страна производства

Китай

Данные производителя

Выходное напряжение

13.8 В PDF, стр. 2 ↗

Номинальный выходной ток

16.4 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 17.4 А PDF, стр. 2 ↗

Номинальная выходная мощность

240.12 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

канал 1: 10.8 ~ 14.5 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.5% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

2000 мс, 50 мс/230 В перем. 2000 мс, 50 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

16 мс/230 В перем. 12 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 132 В перем. / 180 ~ 264 В перем. переключателем 240 ~ 370 В пост. (заводское положение переключателя 230 В перем.) PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

85.5% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

4.4 А/115 В перем. 2.4 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 60 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<0.5 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-30 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

215*115*30 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия LAD-240

Вентилятор Источник ↗

Гарантия производителя · серия LAD-240

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия LAD-240

215 × 115 × 30 мм Источник ↗

Сертификаты серии · серия LAD-240

CB, CE, EAC, UKCA, RCM, CUL Источник ↗

Графики и чертежи производителя

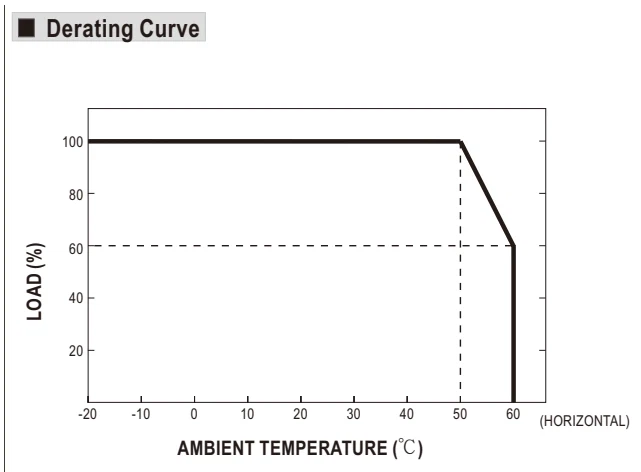

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

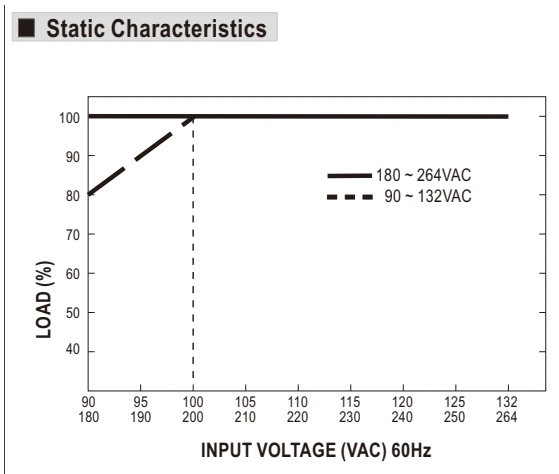

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

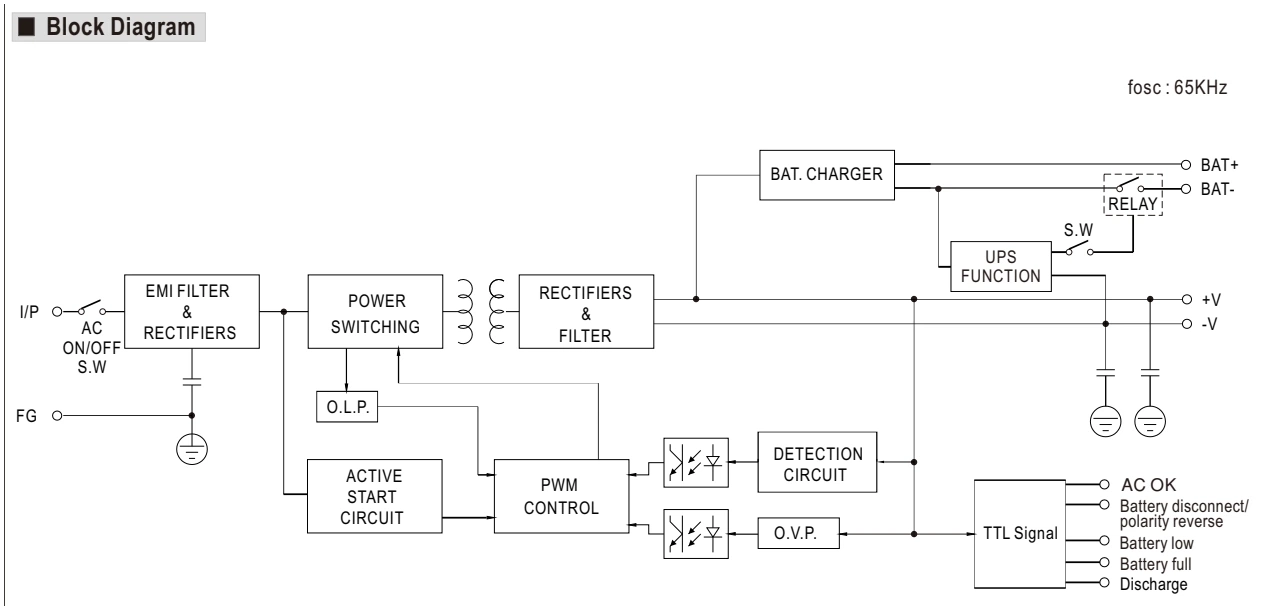

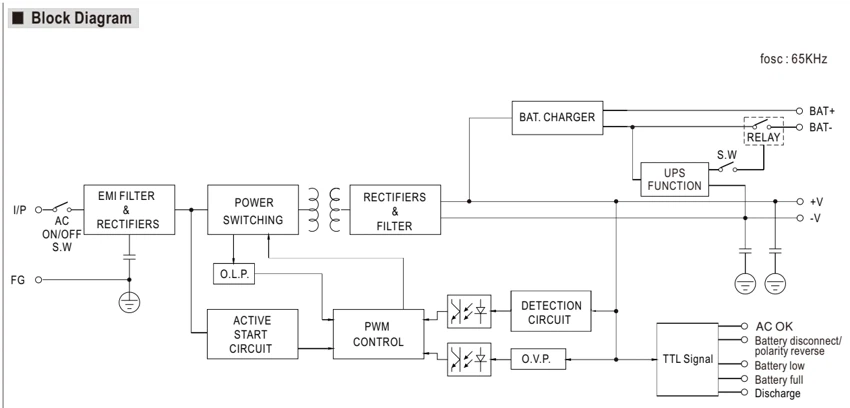

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

FUNCTION

Назначение

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

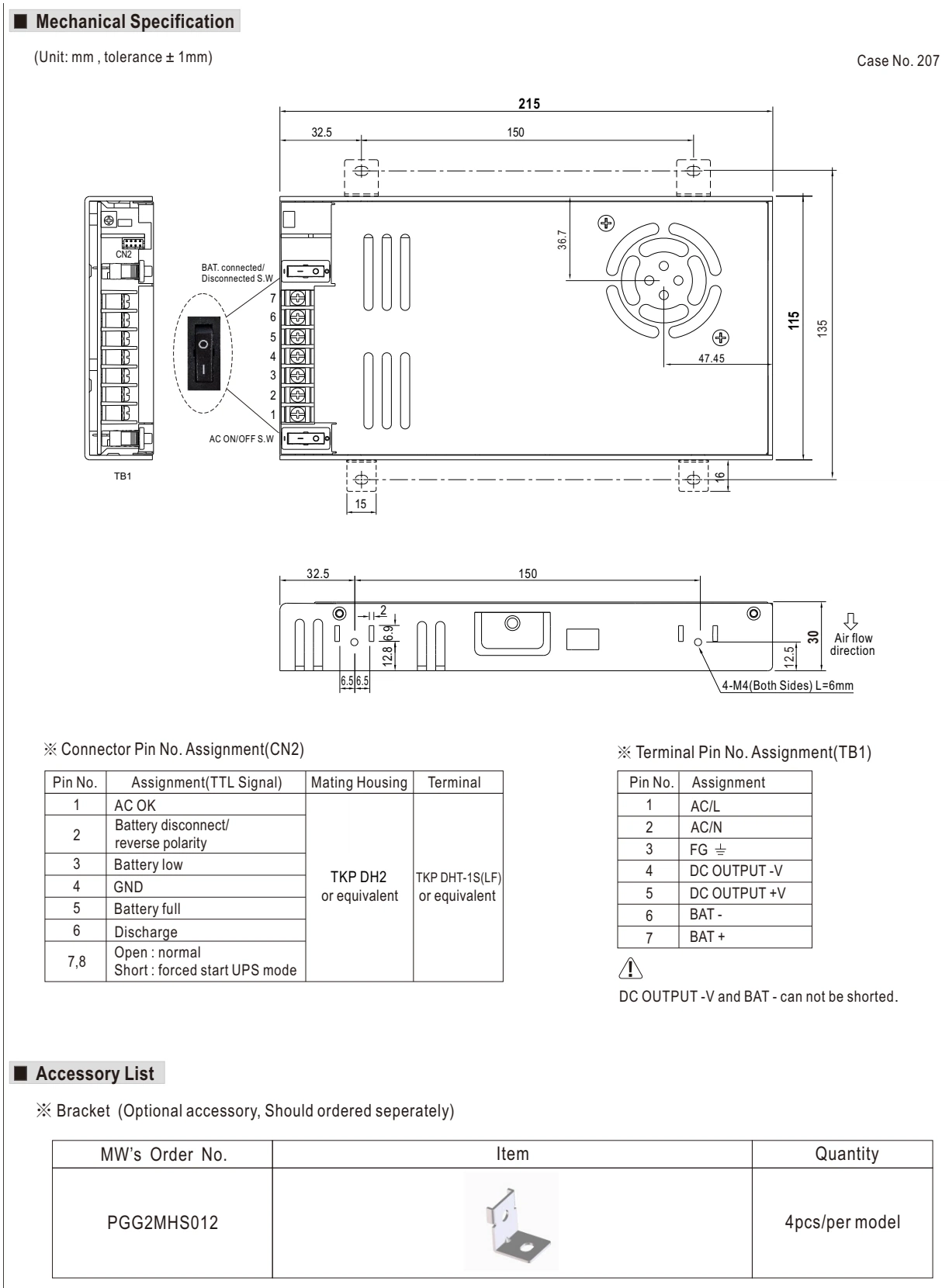

Габаритный чертёж · стр. 6

Увеличить рисунок ↗

Габаритный чертёж · стр. 6100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

PIN NO.

Номер контакта

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

AIR FLOW

Поток воздуха

DIRECTION

Направление

CONNECTOR PIN NO.

Номер контакта разъёма

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 6 ↗

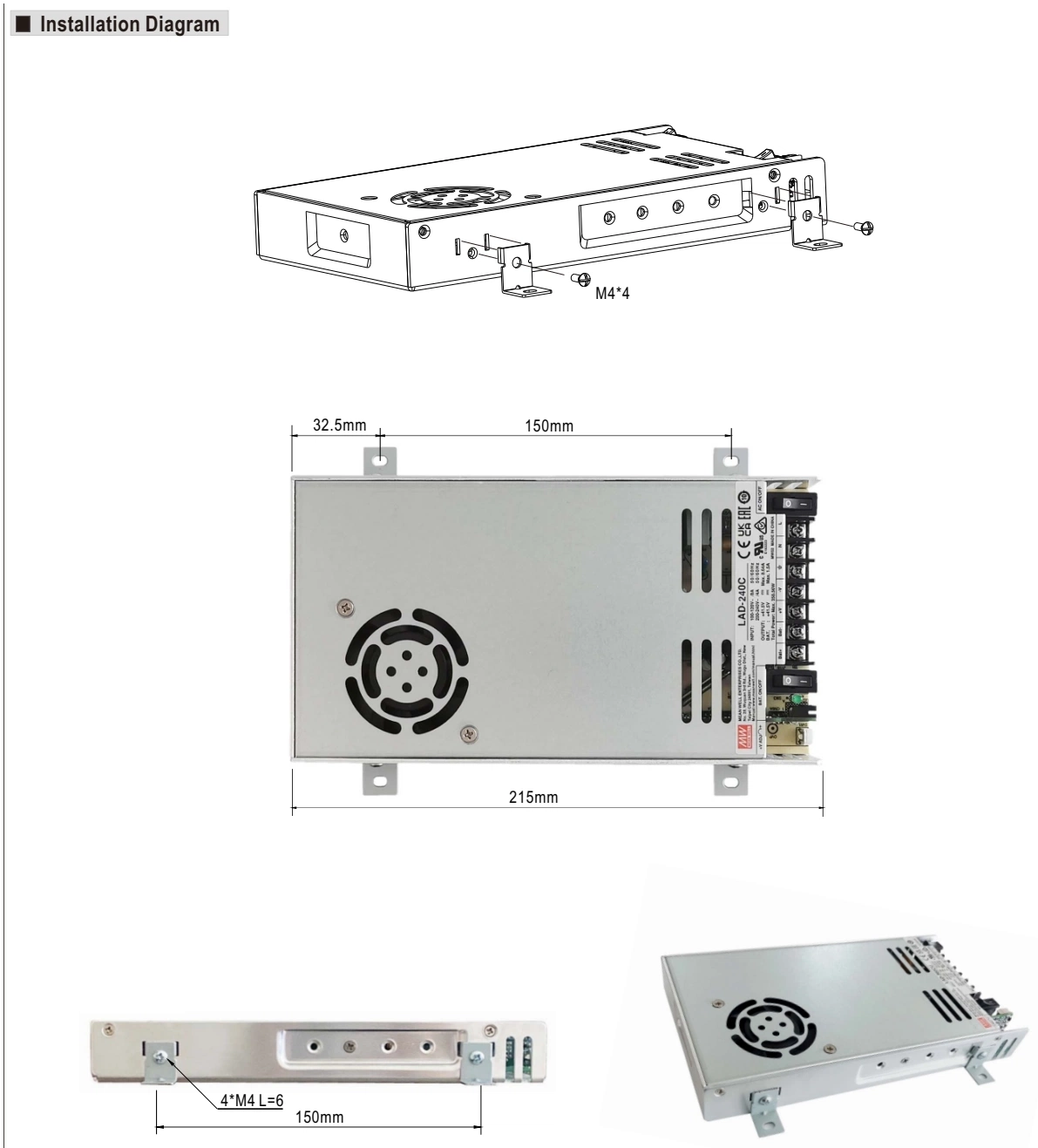

Схема установки · стр. 7

Увеличить рисунок ↗

Схема установки · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

MM

мм

Оригинал в PDF · стр. 7 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL LAD-240A — блоки питания в корпусе. Параметры: мощность 240 Вт. Серия LAD-240. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
