KNX-40E-1280

Характеристики

Производитель

MEAN WELL

Модель

KNX-40E-1280

Тип

KNX и управление зданиями

Выходная мощность (U × I)

38.4 Вт

Выходное напряжение

30 В

Выходной ток

1.28 А

Выход 1

30 В · 1,28 А

Стандарты безопасности (по каталогу)

CE,EAC,Derka-橫式,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,321 кг

ECCN по каталогу

EAR99

Входное напряжение

180~264

Обозначение параметров в каталоге

O/P +30V1.28A

Размеры (Д × Ш × В)

72 × 90 × 57 мм

GTIN

4711232760100

Страна производства

Китай

Данные производителя

Номинальный выходной ток

1280 мА PDF, стр. 2 ↗

Номинальная выходная мощность

38.4 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Время запуска и нарастания

1000 мс, 50 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

180 ~ 264 В перем. 176 ~ 280 В пост. PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

86% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Входной ток переменного напряжения (тип.)

0.5 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 60 А(длительность импульса=1200 мкс измерено при 50% пикового тока)/230 В перем. PDF, стр. 2 ↗

Ток утечки

<1 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4.2 кВ перем. вход–земля:2 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

72*90*57 мм (Ш × В × Г) PDF, стр. 2 ↗

Охлаждение · серия KNX-40E-1280

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия KNX-40E-1280

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия KNX-40E-1280

57 × 72 × 90 мм Источник ↗

Графики и чертежи производителя

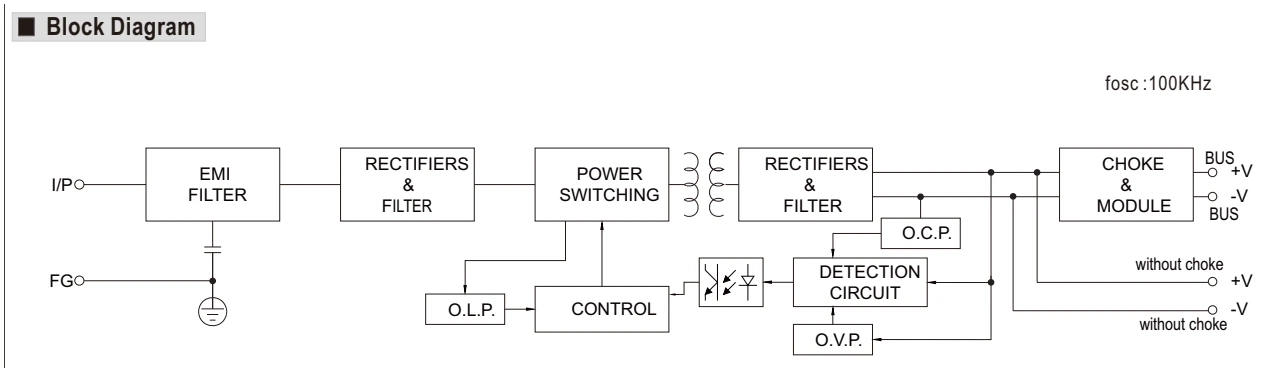

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.C.P.

Защита от превышения тока

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

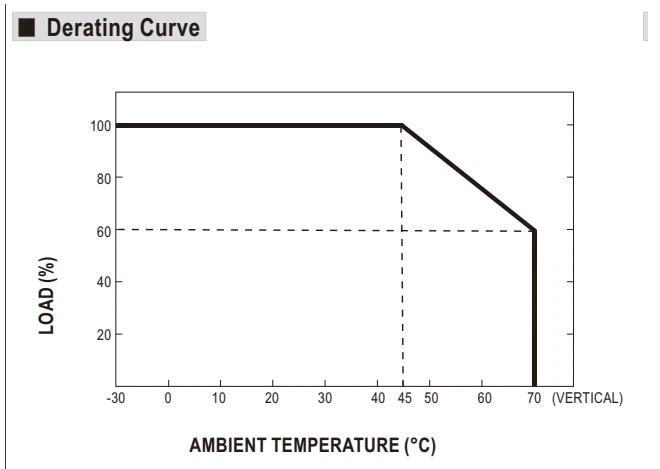

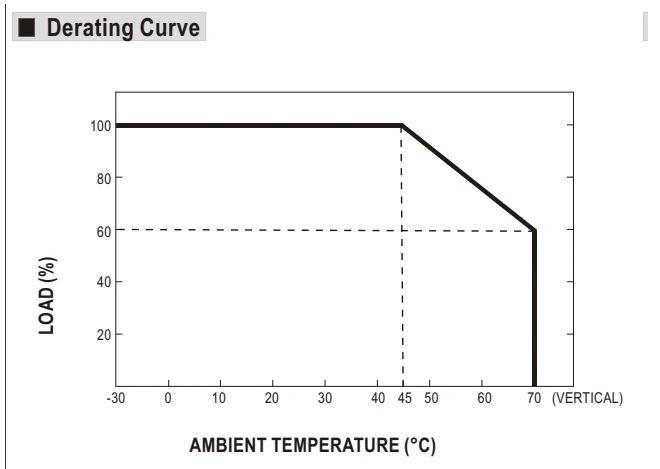

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

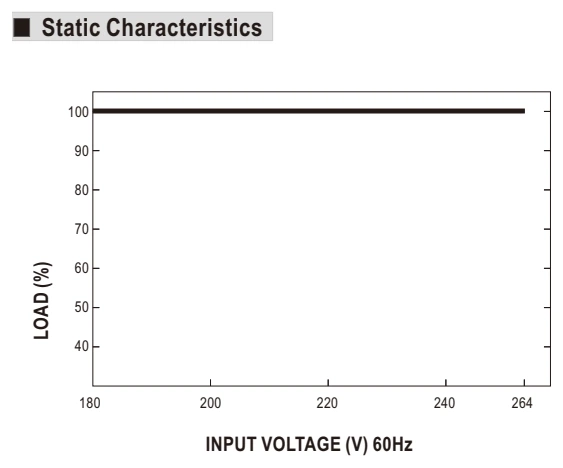

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

Оригинал в PDF · стр. 3 ↗

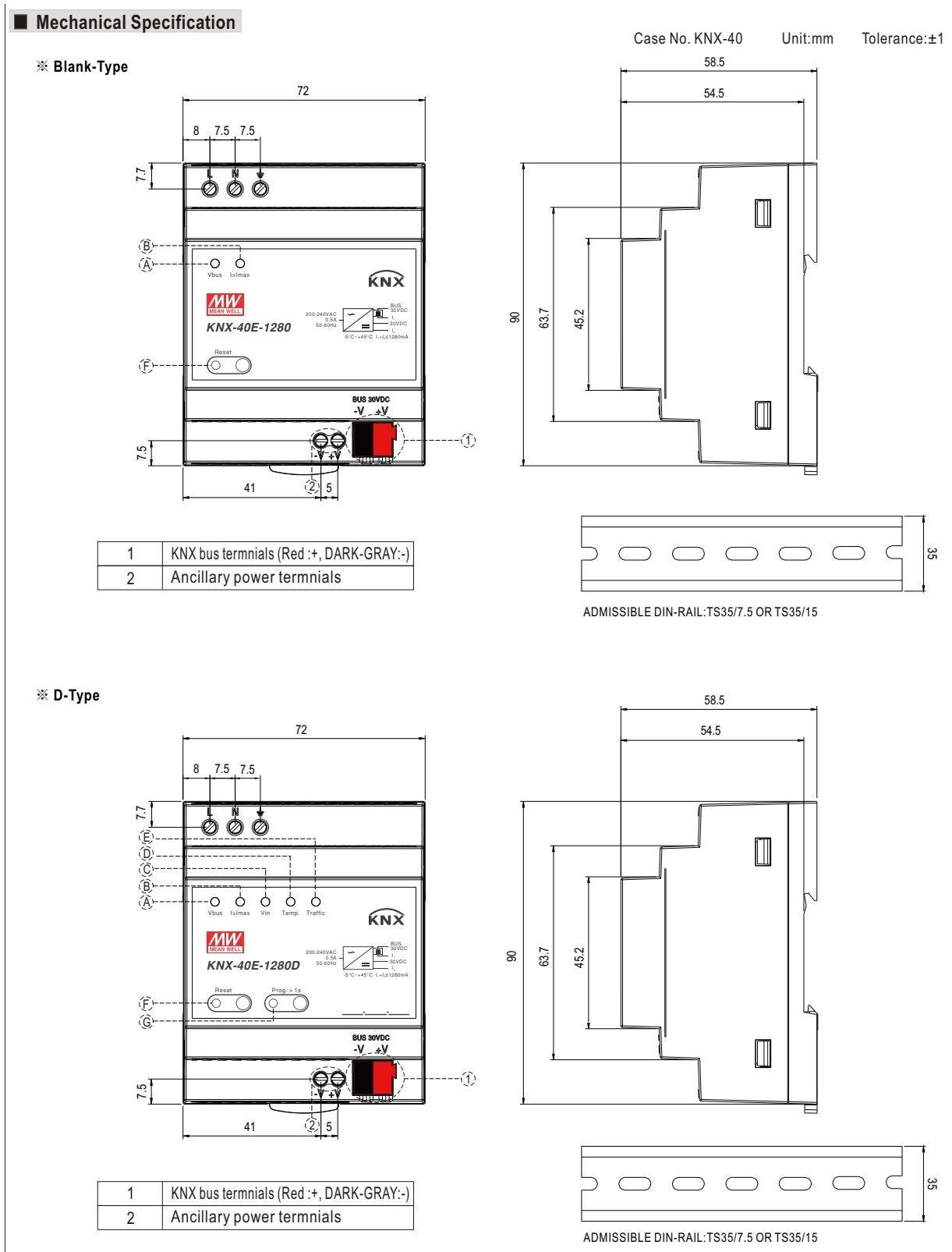

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

CASE NO.

Номер корпуса

UNIT:MM

Размеры в миллиметрах

POWER

Мощность

UNIT

Единицы измерения

MM

мм

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

RED

Красный

TOLERANCE

Допуск

Оригинал в PDF · стр. 4 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL KNX-40E-1280 — knx и управление зданиями. Параметры: выходное напряжение 30 В, выходной ток 1.28 А, мощность 38.4 Вт. Серия KNX-40E-1280. Характеристики, документация и запрос поставки в Казахстане.

В разделе собраны устройства категории KNX из исходного каталога: назначение конкретного изделия определяется его руководством, а не только принадлежностью к шине.

Что проверить при выборе

Проверьте число каналов, ток шины, тип нагрузки и совместимость интерфейсов. Для шлюзов отдельно сверяйте поддерживаемые протоколы и ограничения системы.
