KNX-20E-640

Характеристики

Производитель

MEAN WELL

Модель

KNX-20E-640

Тип

KNX и управление зданиями

Выходная мощность (U × I)

19.2 Вт

Выходное напряжение

30 В

Выходной ток

0.64 А

Выход 1

30 В · 0,64 А

Стандарты безопасности (по каталогу)

TUV-62368-1,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,215 кг

Код HS по каталогу

8504401400

ECCN по каталогу

EAR99

Входное напряжение

180~264

Обозначение параметров в каталоге

O/P +30V0.64A

Размеры (Д × Ш × В)

52.5 × 90 × 55 мм

GTIN

4711232760018

Страна производства

Китай

Данные производителя

Номинальный выходной ток

640 мА PDF, стр. 2 ↗

Номинальная выходная мощность

19.2 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Время запуска и нарастания

1000 мс, 50 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

180 ~ 264 В перем. 230 ~ 370 В пост. PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

86% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Входной ток переменного напряжения (тип.)

0.22 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 40 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<1 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:0.6 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

52.5*90*54.5 мм (Ш × В × Г) PDF, стр. 2 ↗

Охлаждение · серия KNX-20E-640

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия KNX-20E-640

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия KNX-20E-640

54.5 × 52.5 × 90 мм Источник ↗

Сертификаты серии · серия KNX-20E-640

TUV-62368-1, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

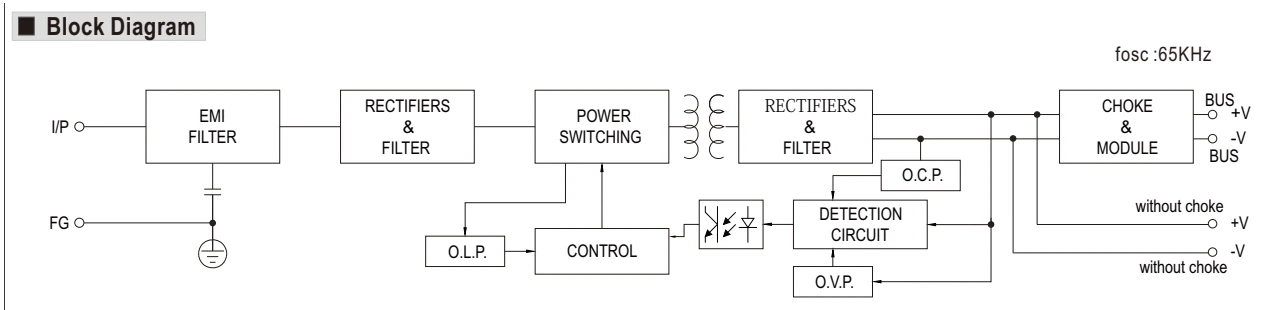

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.C.P.

Защита от превышения тока

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

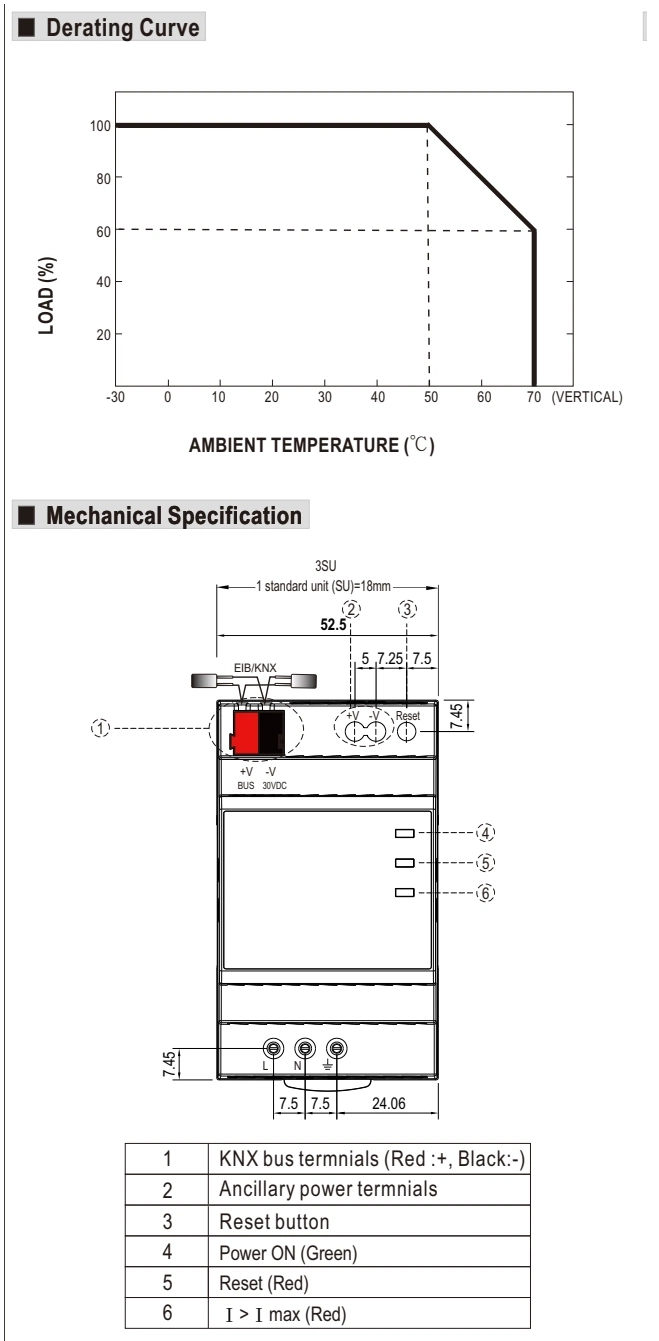

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

POWER

Мощность

LOAD

Нагрузка

UNIT

Единицы измерения

VDC

В постоянного тока

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

MM

мм

RED

Красный

BLACK

Чёрный

Оригинал в PDF · стр. 3 ↗

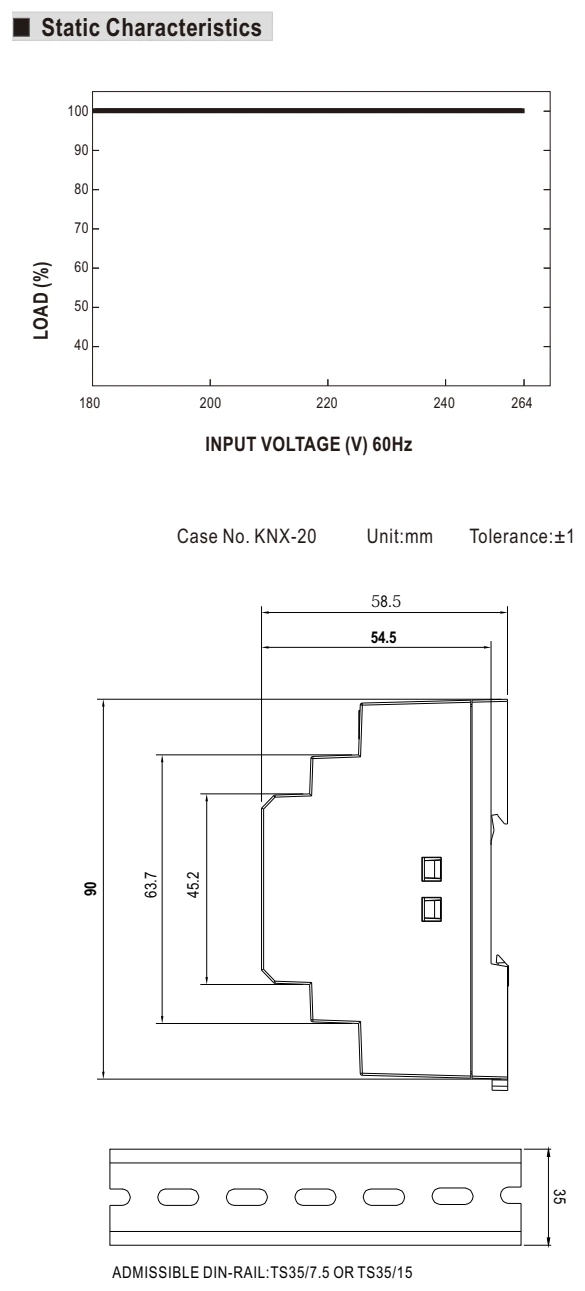

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

CASE NO.

Номер корпуса

UNIT:MM

Размеры в миллиметрах

LOAD

Нагрузка

UNIT

Единицы измерения

HZ

Гц

MM

мм

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

TOLERANCE

Допуск

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL KNX-20E-640 — knx и управление зданиями. Параметры: выходное напряжение 30 В, выходной ток 0.64 А, мощность 19.2 Вт. Серия KNX-20E-640. Характеристики, документация и запрос поставки в Казахстане.

В разделе собраны устройства категории KNX из исходного каталога: назначение конкретного изделия определяется его руководством, а не только принадлежностью к шине.

Что проверить при выборе

Проверьте число каналов, ток шины, тип нагрузки и совместимость интерфейсов. Для шлюзов отдельно сверяйте поддерживаемые протоколы и ограничения системы.
