IRM-90-48
MEAN WELL IRM-90-48 — источники для монтажа на плату. Параметры: мощность 90 Вт. Серия IRM-90. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- IRM-90-48
- Тип
- Источники для монтажа на плату
- Мощность по каталогу
- 90 Вт
- Выходное напряжение
- 48 В
- Выходной ток
- 1.88 А
- Выход 1
- 48 В · 1,88 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,EAC,Derka-橫式,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,202 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 80~305
- Обозначение параметров в каталоге
- O/P +48V/1.88A
- Размеры (Д × Ш × В)
- 87 × 52 × 29.5 мм
- GTIN
- 4711287424224
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 48 В PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±2.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±0.5% PDF, стр. 2 ↗
- Время запуска и нарастания
- 1000 мс, 30 мс/230 В перем. 1000 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Время удержания (тип.)
- 30 мс/230 В перем. 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 80 ~ 305 В перем. 113 ~ 431 В пост. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- КПД (тип.)
- 93% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 1.9 А/115 В перем. 1.1 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 30 А/115 В перем. 65 А/230 В перем. PDF, стр. 2 ↗
- Ток утечки (макс.)
- < 0.25 мА/240 В перем. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Рабочая температура
- -40 ~ +85 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ перем. PDF, стр. 2 ↗
- Габариты
- исполнение для монтажа на плату : 87*52*29.5 мм (Д × Ш × В) исполнение с винтовыми клеммами : 109*52*33.5 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия IRM-90
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия IRM-90
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия IRM-90
- 87 × 52 × 29.5 мм Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Коэффициент заполнения — не более 33% в каждом интервале 30 секунд. Средняя выходная мощность не должна превышать номинальную.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 4 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 7 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 8 · стр. 2
Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Графики и чертежи производителя

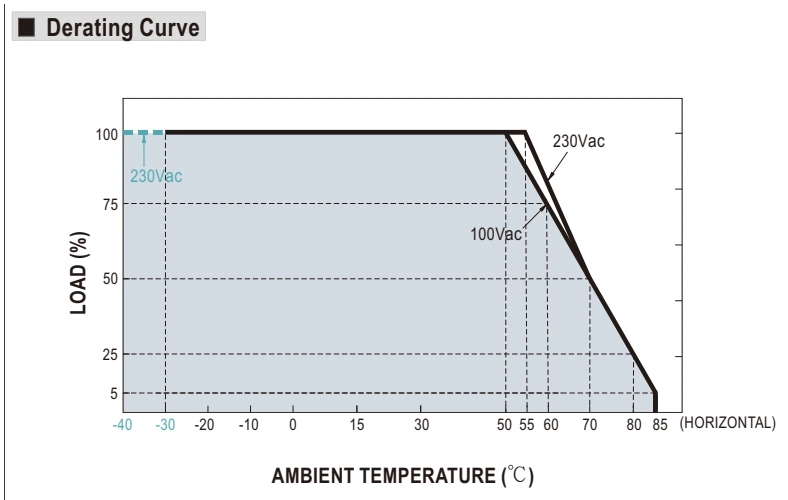

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока

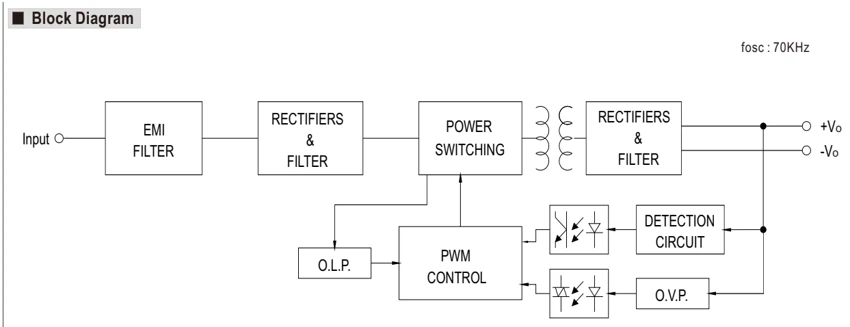

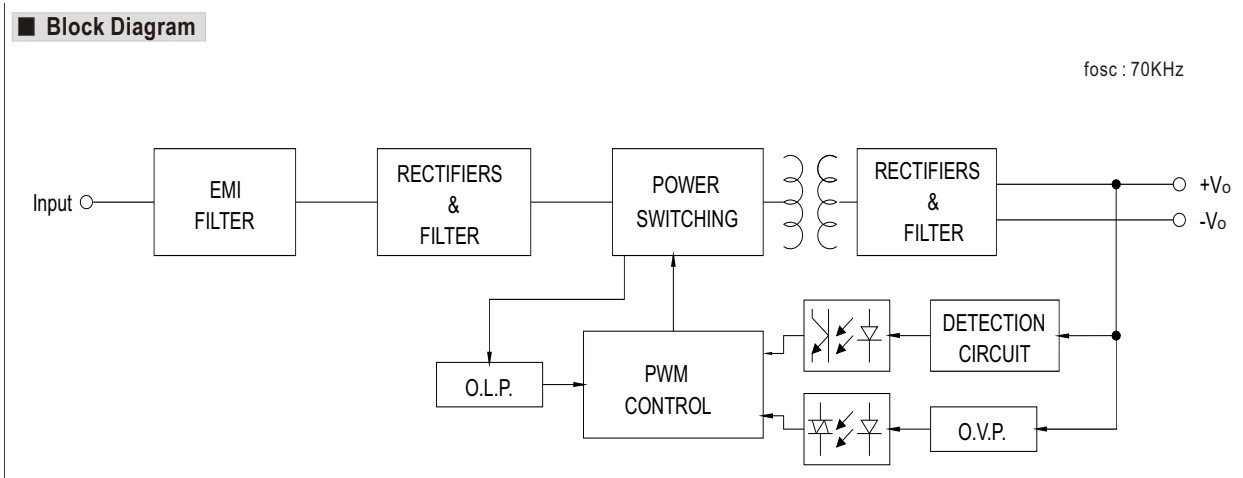

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- FOSC
- Частота преобразования

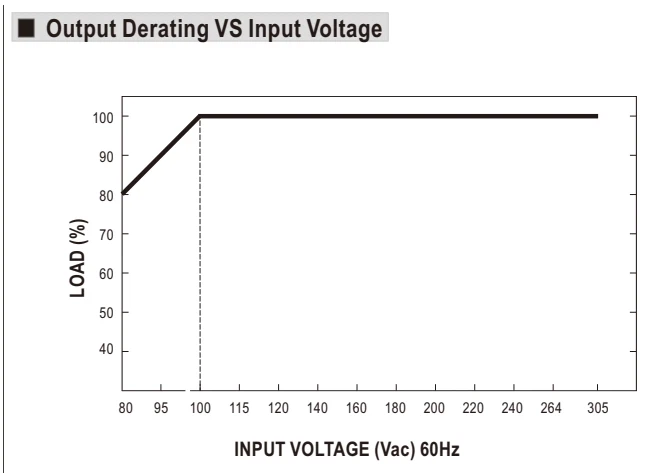

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL IRM-90-48 — источники для монтажа на плату. Параметры: мощность 90 Вт. Серия IRM-90. Характеристики, документация и запрос поставки в Казахстане.
Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.
Что проверить при выборе
Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства IRM-90 уточнит менеджер при обращении.
Документация относится к семейству IRM-90. Открыть страницу производителя ↗
