MEAN WELL

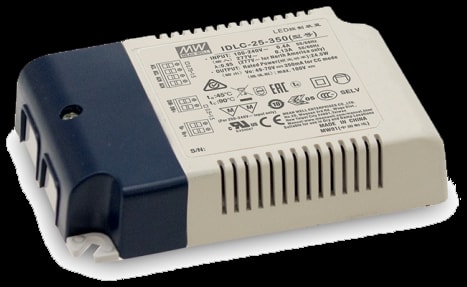

Изображение серии IDLC-25. Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения
IDLC-25-700
MEAN WELL IDLC-25-700 — led-драйверы и питание освещения. Параметры: мощность 25 Вт. Характеристики, документация и запрос поставки в Казахстане.
Мощность25 Вт
Напряжение25,2–36 В
Ток0,7 А
ПОСТАВКА В КАЗАХСТАН
Цена по запросу
Наличие уточняется
Поставка под заказ
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Перейти в корзину
Данные производителя Подбор под проект
Характеристики
- Производитель
- MEAN WELL
- Модель
- IDLC-25-700
- Тип
- LED-драйверы и питание освещения
- Мощность по каталогу
- 25 Вт
- Выходной ток
- 0.7 А
- Выход 1
- 25,2–36 В · 0,7 А
- Стандарты безопасности (по каталогу)
- CUL,CCC,CB,CE,ENEC05,BIS,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,195 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~295
- Обозначение параметров в каталоге
- O/P +25.2~36V700mA
- Размеры (Д × Ш × В)
- 110 × 75 × 22 мм
- GTIN
- 4711287461434
- Страна производства
- Китай
Данные производителя
Графики и чертежи производителя

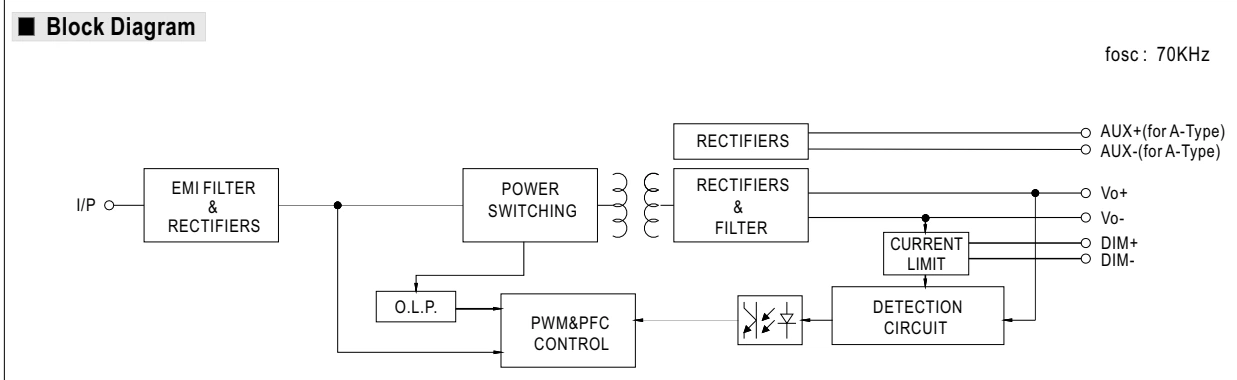

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- PWM
- ШИМ
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- FOSC
- Частота преобразования
- PFC CIRCUIT
- Цепь коррекции коэффициента мощности

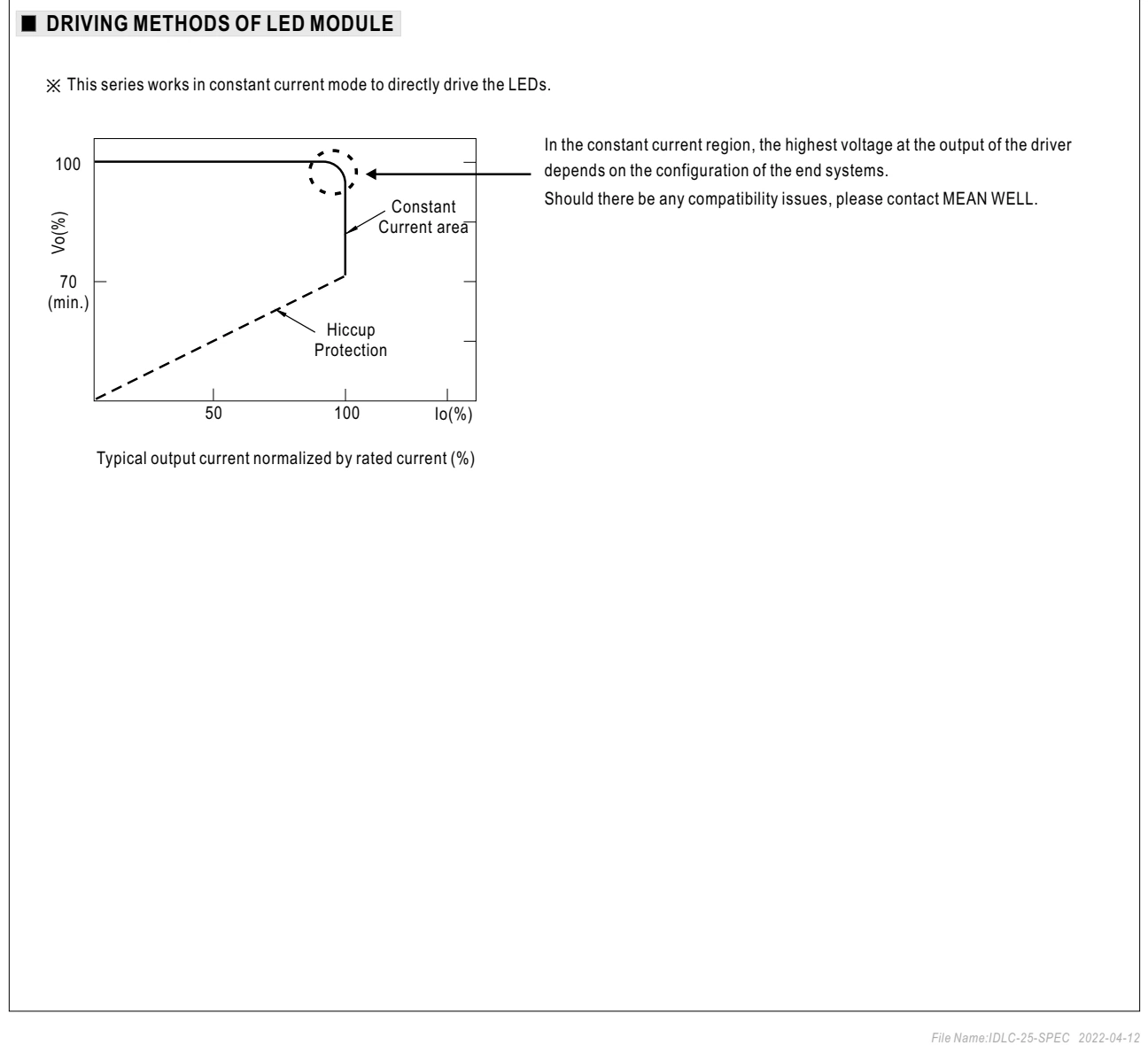

Режимы питания светодиодного модуля · стр. 3
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- OUTPUT CURRENT
- Выходной ток
- PROTECTION
- Защита
- HICCUP
- Циклическое отключение и повторный запуск
- MIN.
- Минимум
- ON
- Включено
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- CURRENT AREA
- Область стабилизации тока
- TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
- Типовой выходной ток в процентах от номинального тока
- SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
- При возникновении проблем совместимости обратитесь в MEAN WELL.

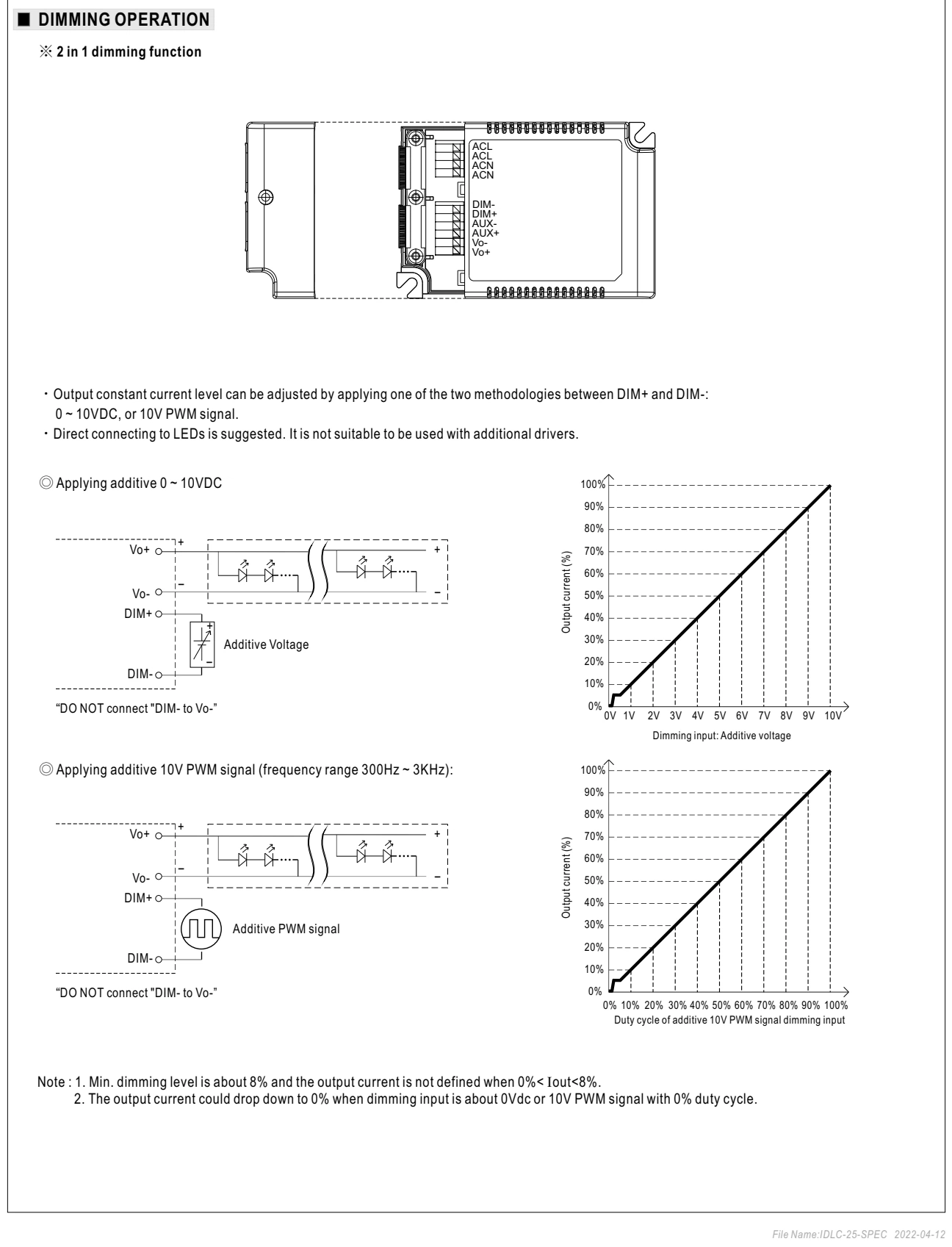

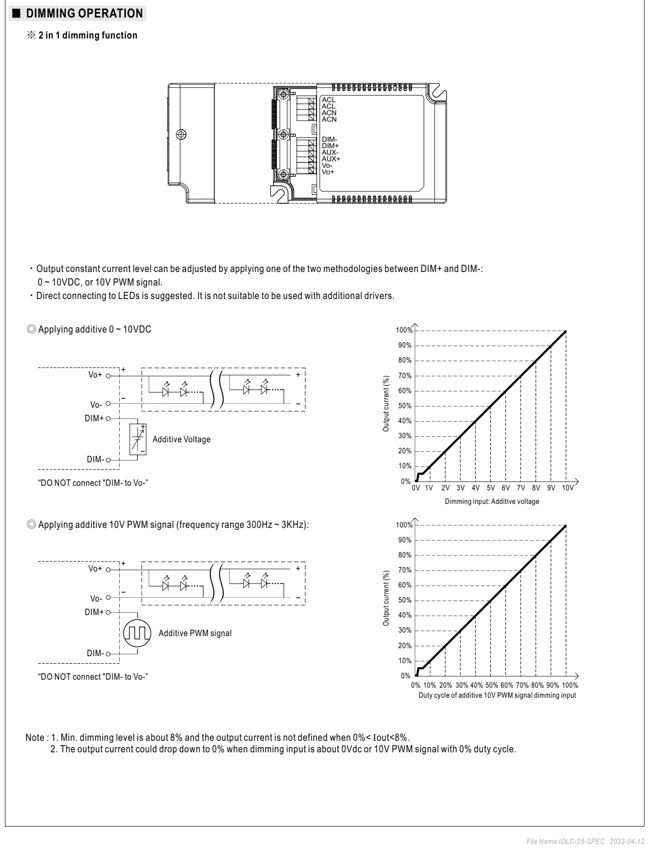

Диммирование · стр. 4
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- OUTPUT CURRENT
- Выходной ток
- DUTY CYCLE
- Коэффициент заполнения
- FREQUENCY
- Частота
- FUNCTION
- Назначение
- DIMMING
- Диммирование
- MIN.
- Минимум
- VDC
- В постоянного тока
- HZ
- Гц
- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- DIMMING INPUT
- Вход управления яркостью
- ADDITIVE VOLTAGE
- Внешнее управляющее напряжение
- ADDITIVE PWM SIGNAL
- Внешний ШИМ-сигнал
- DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
- Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
- DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.
- Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.

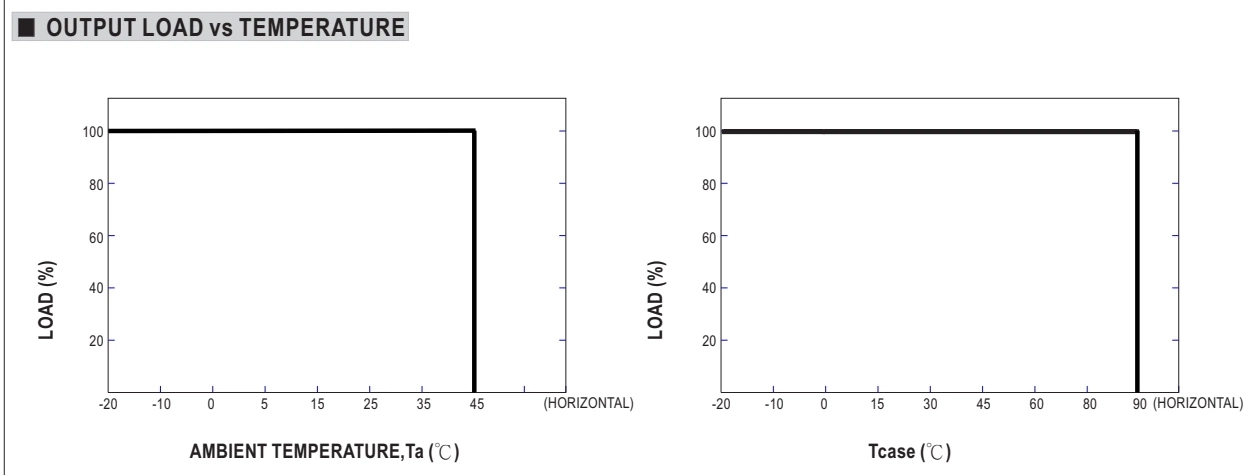

Выходная нагрузка и температура · стр. 5
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- TCASE
- Температура корпуса

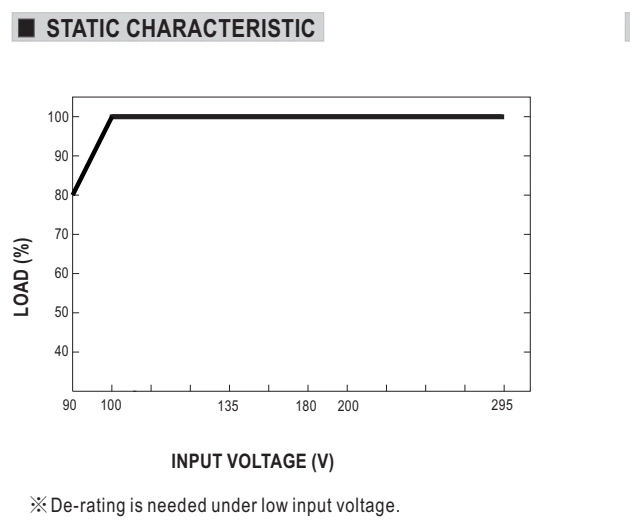

Нагрузка и входное напряжение · стр. 5
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

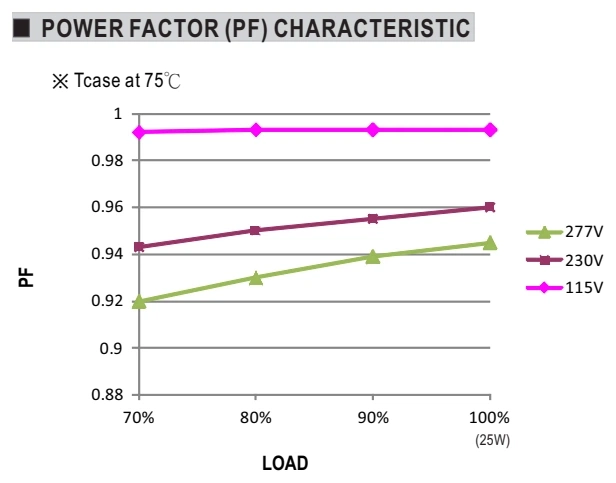

Коэффициент мощности · стр. 5
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- TCASE
- Температура корпуса
- PF
- Коэффициент мощности

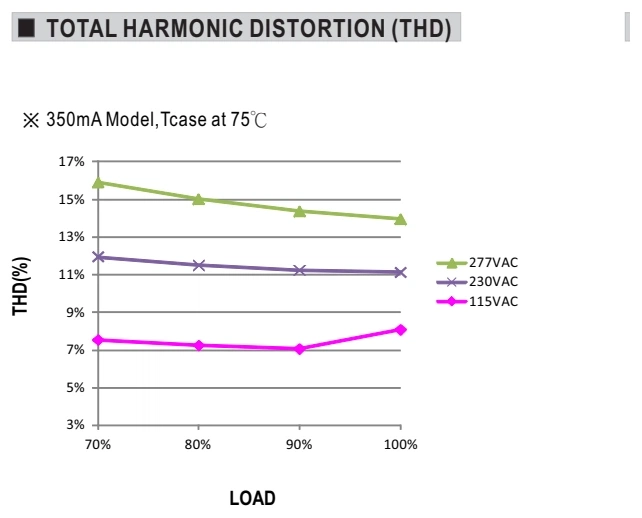

Гармонические искажения · стр. 5
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока
- TCASE
- Температура корпуса

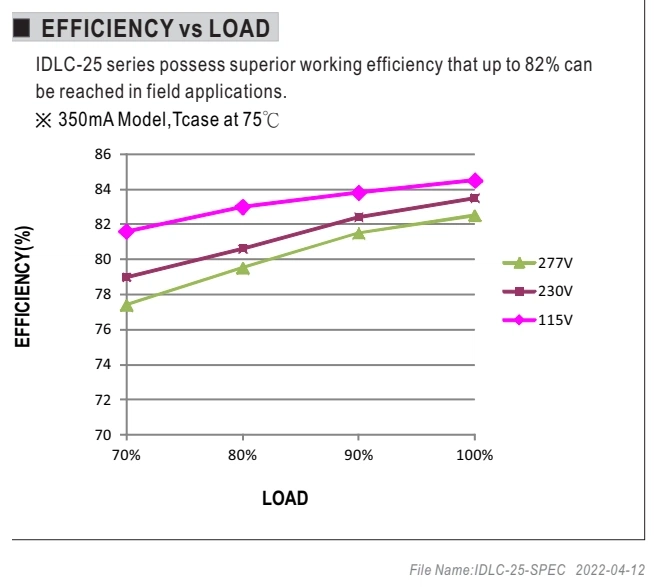

КПД и нагрузка · стр. 5
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- TCASE
- Температура корпуса

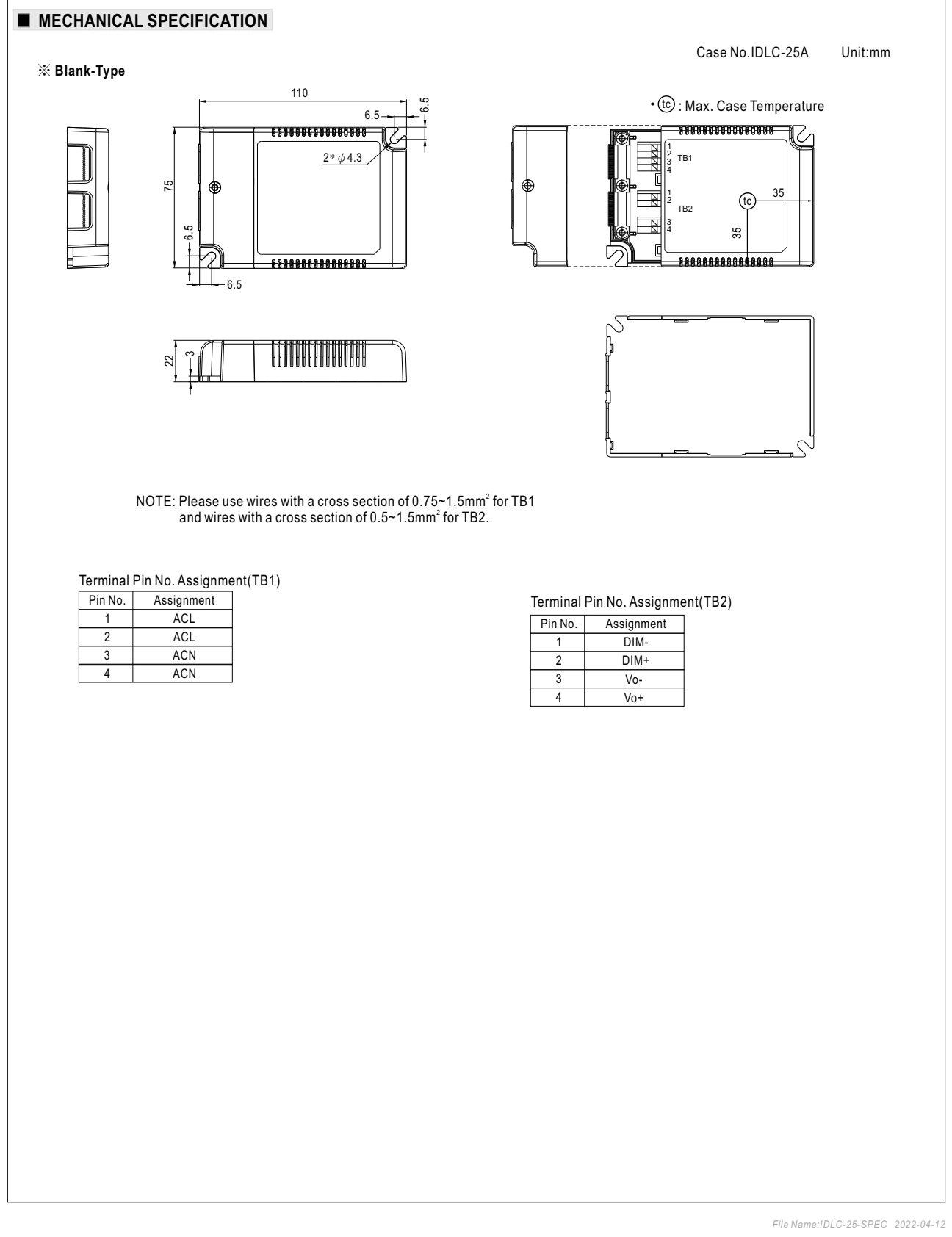

Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- PIN NO.
- Номер контакта
- UNIT
- Единицы измерения
- MAX.
- Максимум
- MM
- мм
- DIM+
- Положительный вход управления яркостью
- DIM-
- Отрицательный вход управления яркостью
- TC
- Контрольная точка температуры корпуса
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- TERMINAL PIN NO.
- Номер контакта клеммы
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL IDLC-25-700 — led-драйверы и питание освещения. Параметры: мощность 25 Вт. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
