ICL-28L
MEAN WELL ICL-28L — блоки питания на din-рейку. Серия ICL-28L. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- ICL-28L
- Тип
- Блоки питания на DIN-рейку
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,155 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 180~264
- Обозначение параметров в каталоге
- AC Input 180-264Vac O/P 28A
- Размеры (Д × Ш × В)
- 175 × 42 × 24 мм
- GTIN
- 4711287421902
- Страна производства
- Китай
Данные производителя
- Рабочая температура
- -30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Габариты
- 175*42*24 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия ICL-28L
- Естественное воздушное охлаждение Источник ↗
- Габариты (Д × Ш × В) · серия ICL-28L
- 175 × 42 × 24 мм Источник ↗
- Сертификаты серии · серия ICL-28L
- CE, EAC, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Графики и чертежи производителя

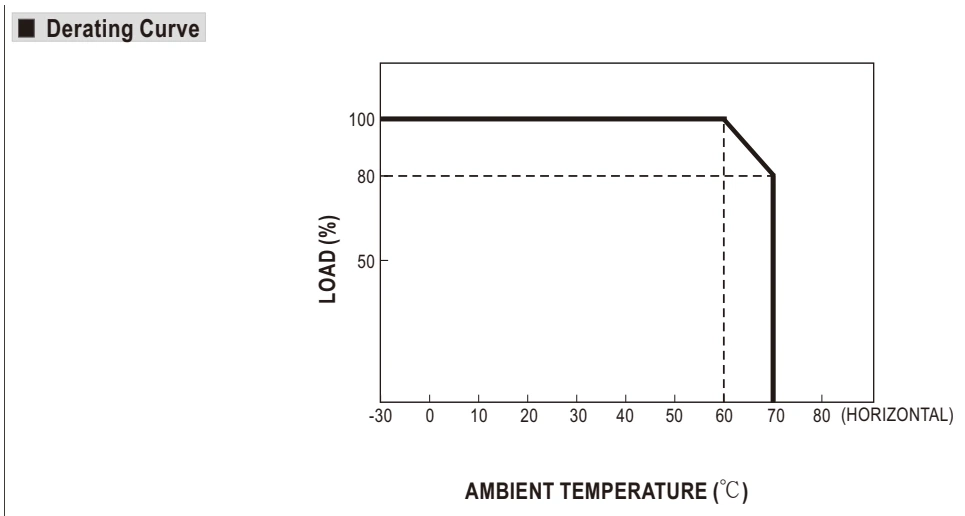

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

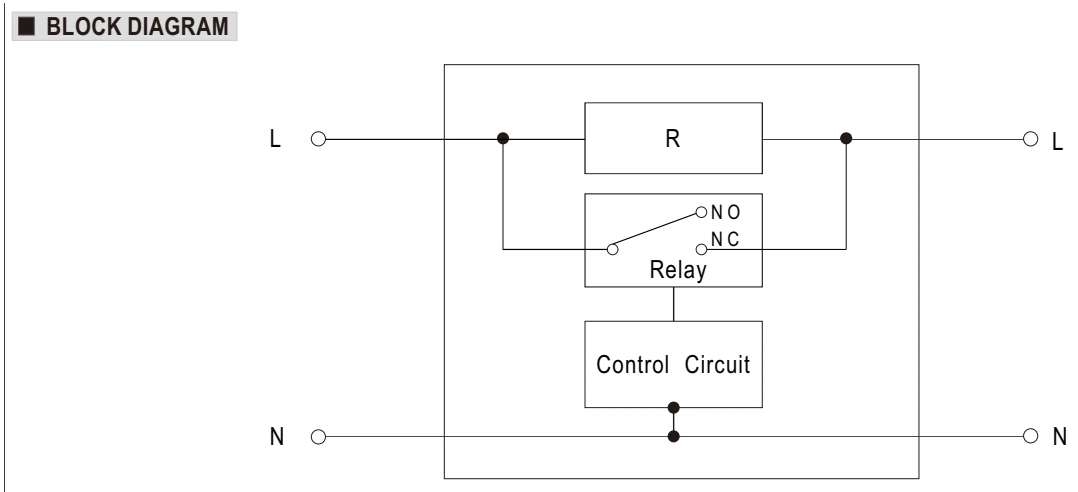

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- CIRCUIT
- Цепь
- CONTROL
- Управление

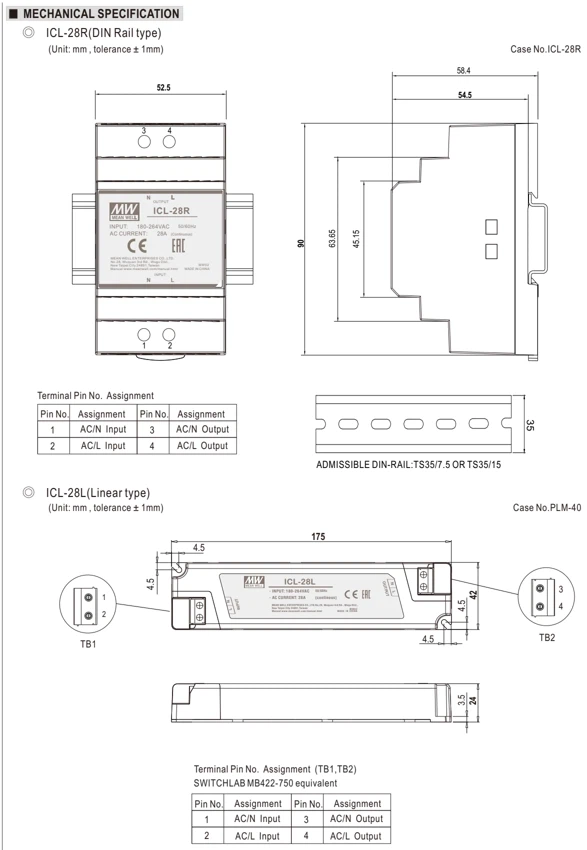

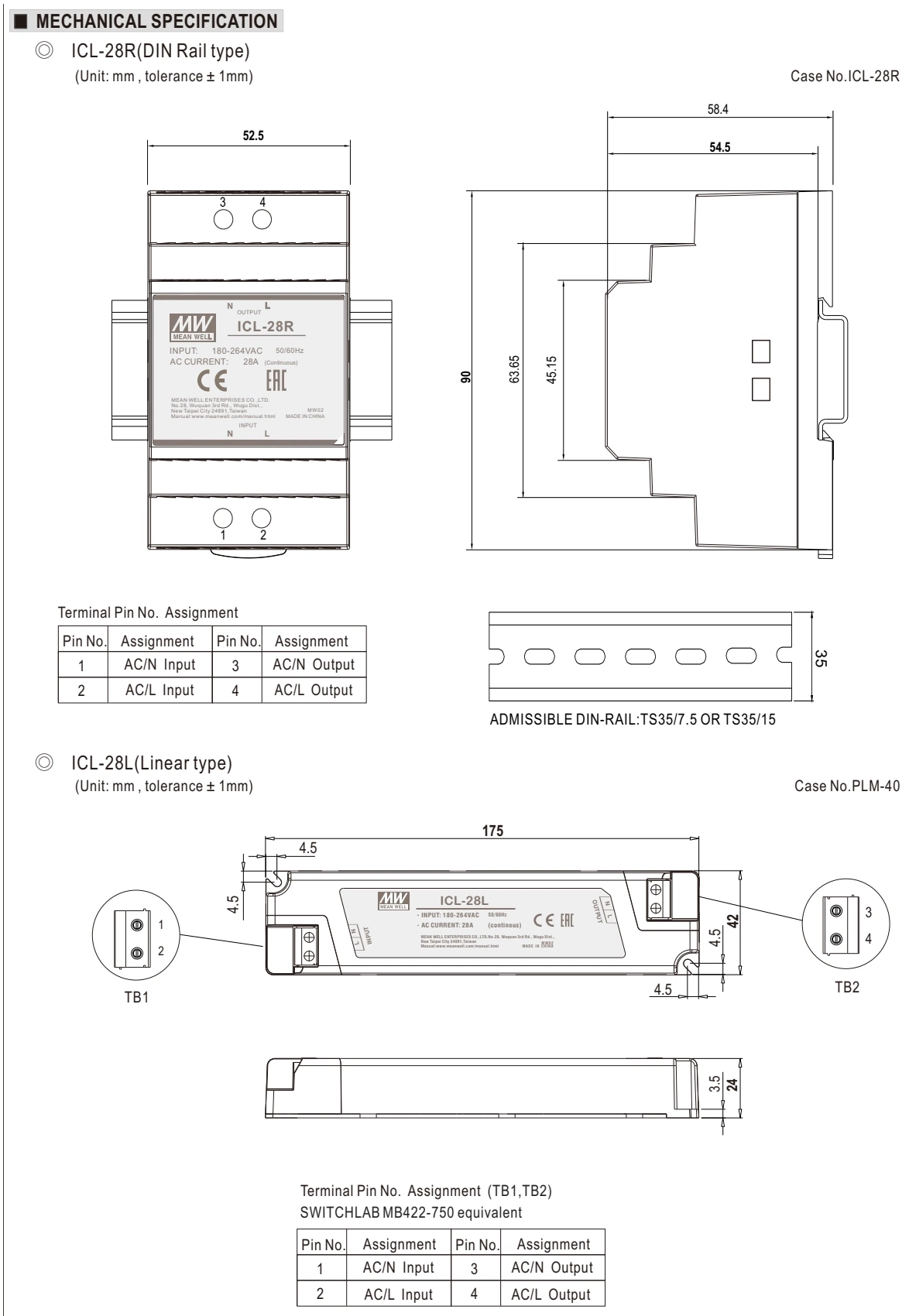

Габаритный чертёж · стр. 5
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- PIN NO.
- Номер контакта
- VAC
- В переменного тока
- HZ
- Гц
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL ICL-28L — блоки питания на din-рейку. Серия ICL-28L. Характеристики, документация и запрос поставки в Казахстане.
Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.
Что проверить при выборе
Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства ICL-28L уточнит менеджер при обращении.
Документация относится к семейству ICL-28L. Открыть страницу производителя ↗
