HSP-200-4.2

Характеристики

Производитель

MEAN WELL

Модель

HSP-200-4.2

Тип

Блоки питания в корпусе

Выходная мощность (U × I)

168 Вт

Выходное напряжение

4.2 В

Выходной ток

40 А

Выход 1

4,2 В · 40 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CCC,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,52 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +4.2V40A

Размеры (Д × Ш × В)

210 × 62 × 31 мм

GTIN

4711232760681

Страна производства

Китай

Данные производителя

Выходное напряжение

4.2 В PDF, стр. 1 ↗

Номинальный выходной ток

40 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~ 40 А PDF, стр. 1 ↗

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

3.6~4.4 В PDF, стр. 1 ↗

Допуск выходного напряжения

±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 1 ↗

Время запуска и нарастания

2000 мс, 200 мс/230 В перем. 3000 мс, 200 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Время удержания (тип.)

16 мс/230 В перем. 16 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

Коэффициент мощности (тип.)

коэффициент мощности≥0.95/230 В перем. коэффициент мощности ≥0.98/115 В перем. при полной нагрузке PDF, стр. 1 ↗

КПД (тип.)

88% PDF, стр. 1 ↗

Входной ток переменного напряжения (тип.)

2.5 А/115 В перем. 1.5 А/230 В перем. PDF, стр. 1 ↗

Пусковой ток (тип.)

Холодный пуск 70 А/230 В перем. PDF, стр. 1 ↗

Ток утечки

<1.0 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 60 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3.0 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм/500 В пост./25 °C/ 70%отн. вл. PDF, стр. 1 ↗

Габариты

210*62*31 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия HSP-200

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия HSP-200

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия HSP-200

210 × 62 × 31 мм Источник ↗

Сертификаты серии · серия HSP-200

CUL, TUV-62368-1, CCC, CB, CE, UKCA, EAC Источник ↗

Графики и чертежи производителя

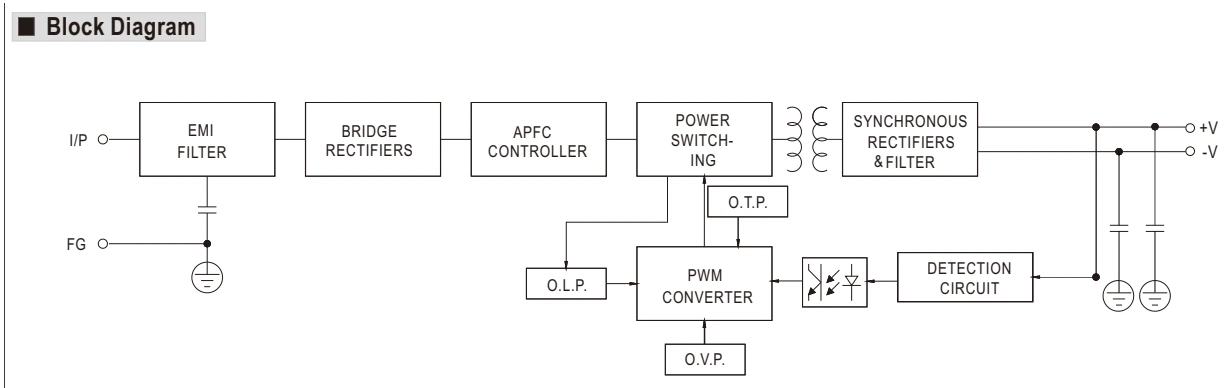

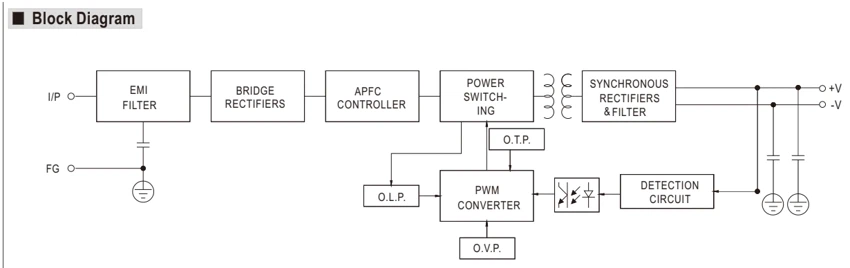

Функциональная схема · стр. 2

Увеличить рисунок ↗

Функциональная схема · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

DETECTION CIRCUIT

Цепь контроля

EMI FILTER

Фильтр электромагнитных помех

RECTIFIERS

Выпрямители

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

POWER

Мощность

PWM

ШИМ

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

Оригинал в PDF · стр. 2 ↗

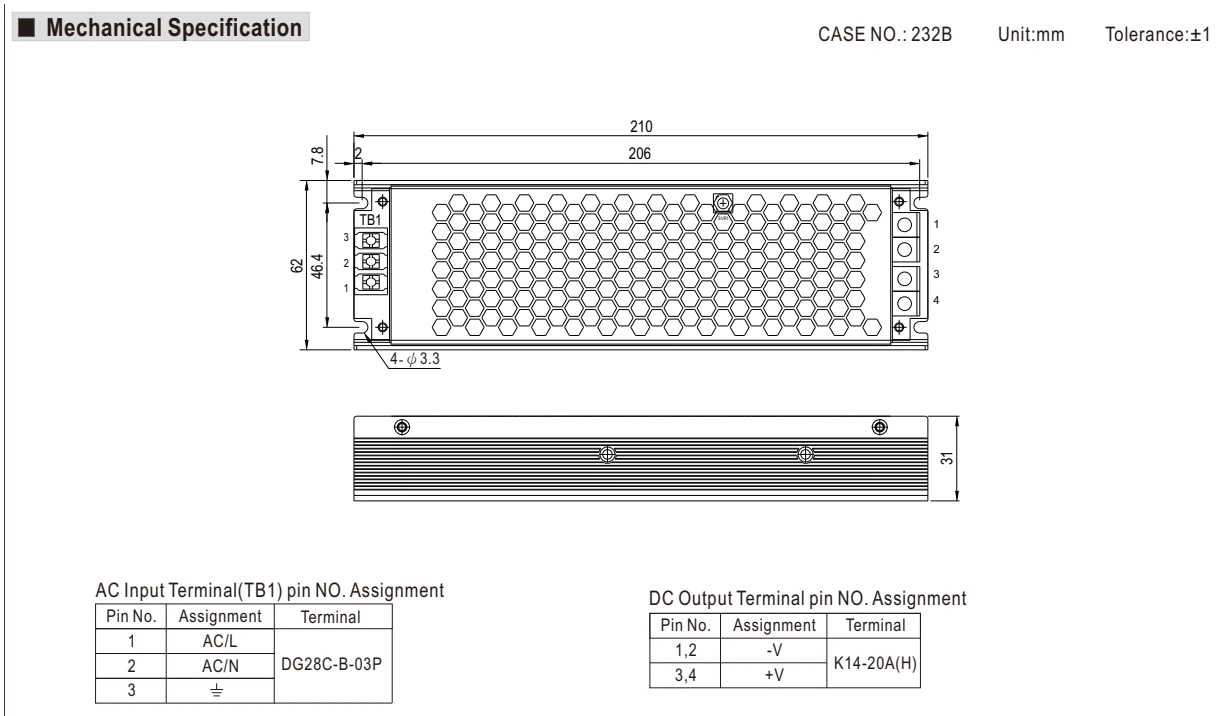

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

TERMINAL

Клемма

AC INPUT

Вход переменного тока

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

UNIT

Единицы измерения

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

MM

мм

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

TOLERANCE

Допуск

Оригинал в PDF · стр. 2 ↗

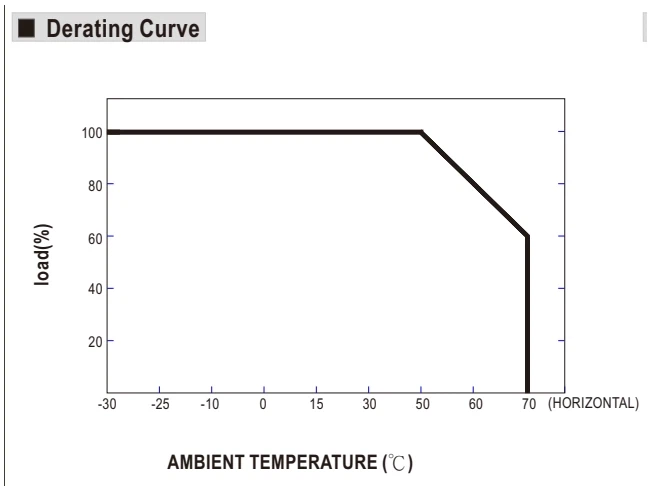

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 2 ↗

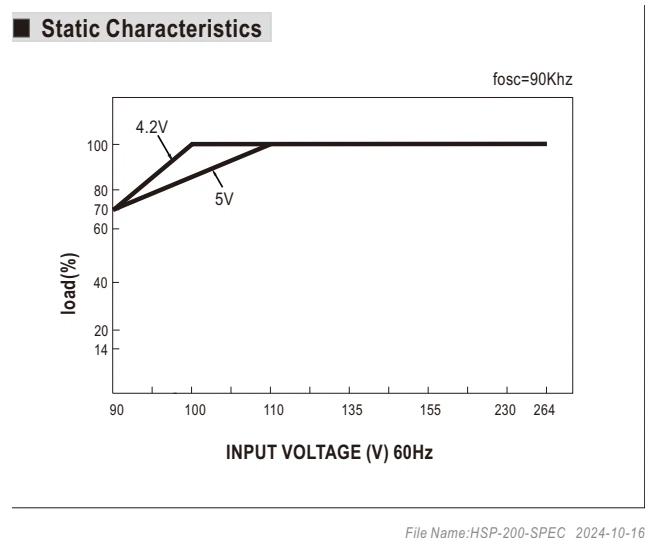

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

FOSC

Частота преобразования

Оригинал в PDF · стр. 2 ↗

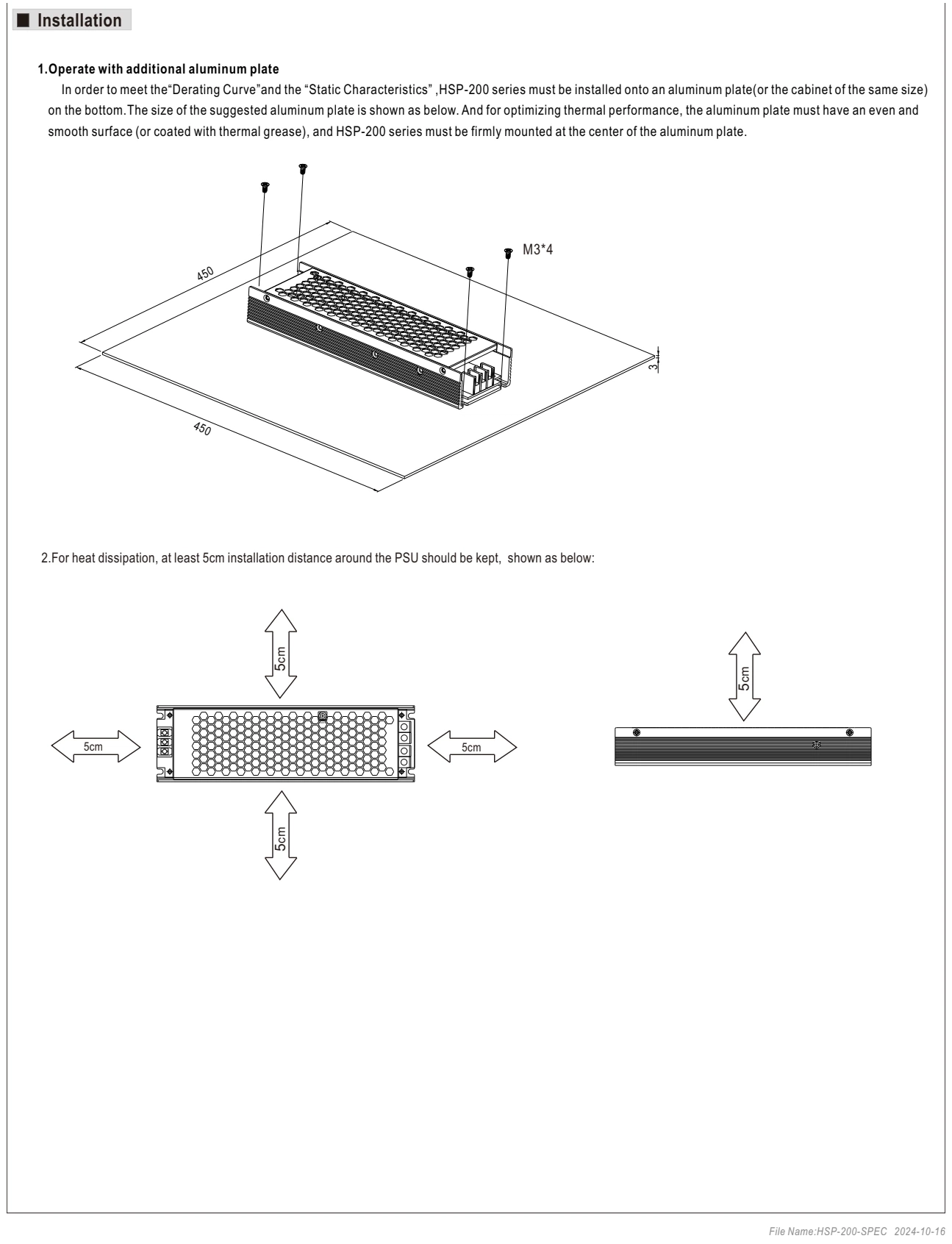

Установка · стр. 3

Увеличить рисунок ↗

Установка · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

ON

Включено

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

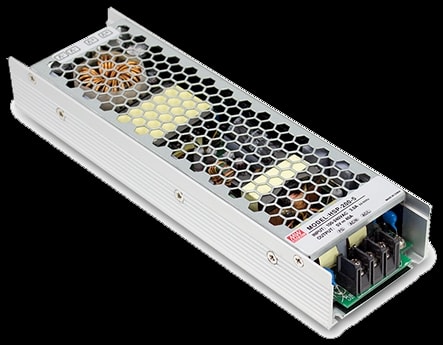

MEAN WELL HSP-200-4.2 — блоки питания в корпусе. Параметры: выходное напряжение 4.2 В, выходной ток 40 А, мощность 168 Вт. Серия HSP-200. Характеристики, документация и запрос поставки в Казахстане.

Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.

Что проверить при выборе

Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
