HRP-450-7.5
MEAN WELL HRP-450-7.5 — блоки питания в корпусе. Параметры: выходное напряжение 7.5 В, выходной ток 60 А, мощность 450 Вт. Серия HRP-450. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- HRP-450-7.5
- Тип
- Блоки питания в корпусе
- Выходная мощность (U × I)
- 450 Вт
- Выходное напряжение
- 7.5 В
- Выходной ток
- 60 А
- Выход 1
- 7,5 В · 60 А
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,192 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +7.5V60A
- Размеры (Д × Ш × В)
- 218 × 105 × 41 мм
- GTIN
- 4711287436869
- Страна производства
- Тайвань / Китай
Данные производителя
- Выходное напряжение
- 7.5 В PDF, стр. 1 ↗
- Номинальный выходной ток
- 60 А PDF, стр. 1 ↗
- Диапазон выходного тока
- 0 ~ 60 А PDF, стр. 1 ↗
- Номинальная выходная мощность
- 450 Вт PDF, стр. 1 ↗
- Пульсации и шум (макс.)
- 100 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки напряжения
- 6.8 ~ 9 В PDF, стр. 1 ↗
- Допуск выходного напряжения
- ±2.0% PDF, стр. 1 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 1 ↗
- Нестабильность по нагрузке
- ±1.0% PDF, стр. 1 ↗
- Время запуска и нарастания
- 1800 мс, 100 мс/230 В перем. 3600 мс, 100 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Время удержания (тип.)
- 16 мс/230 В перем. 16 мс/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- Входное напряжение
- 85 ~ 264 В перем. 120 ~ 370 В пост. PDF, стр. 1 ↗Условия измерения: примечания 5 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 1 ↗
- Коэффициент мощности (тип.)
- коэффициент мощности>0.95/230 В перем. коэффициент мощности>0.99/115 В перем. при полной нагрузке PDF, стр. 1 ↗
- КПД (тип.)
- 86.5% PDF, стр. 1 ↗
- Входной ток переменного напряжения (тип.)
- 5 А/115 В перем. 2.4 А/230 В перем. PDF, стр. 1 ↗
- Пусковой ток (тип.)
- 35 А/115 В перем. 70 А/230 В перем. PDF, стр. 1 ↗
- Ток утечки
- <1.5 мА / 240 В перем. PDF, стр. 1 ↗
- Рабочая температура
- -40 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 1 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 1 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 1 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 1 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗
- Габариты
- 218*105*41 мм (Д × Ш × В) PDF, стр. 1 ↗
- Охлаждение · серия HRP-450
- Вентилятор Источник ↗
- Гарантия производителя · серия HRP-450
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия HRP-450
- 218 × 105 × 41 мм Источник ↗
- Сертификаты серии · серия HRP-450
- CUL, TUV-62368-1, CB, CE, EAC, RCM, UKCA Источник ↗
Условия измерений и применения
Примечание 1 · стр. 1
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 1
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 1
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 1
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 6 · стр. 1
Время запуска измерено при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.
Примечание в документе производителя ↗Графики и чертежи производителя

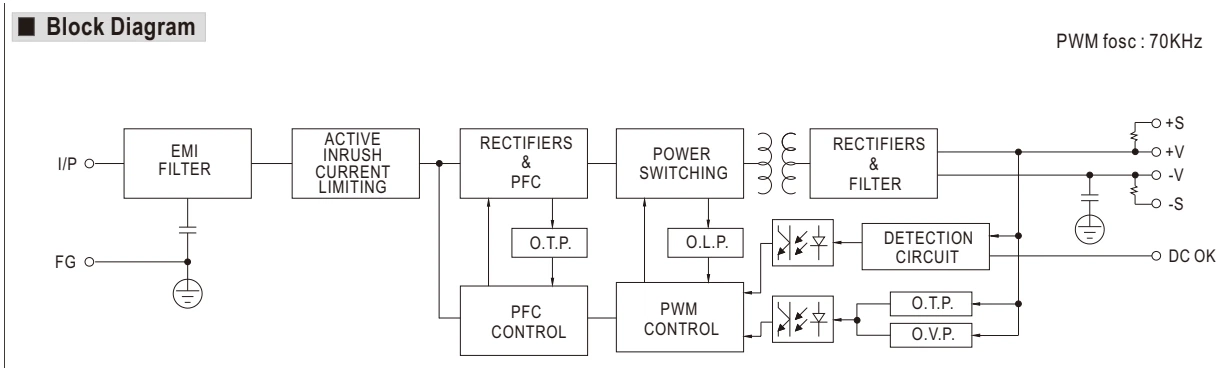

Функциональная схема · стр. 2
Увеличить рисунок ↗Обозначения
- DETECTION CIRCUIT
- Цепь контроля
- PWM CONTROL
- ШИМ-контроллер
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования

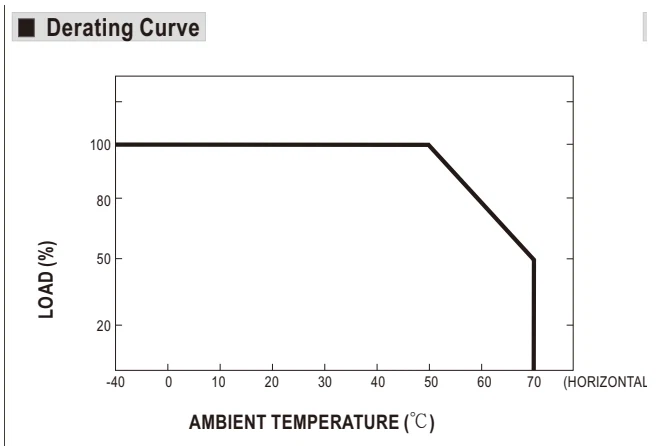

Снижение допустимой нагрузки · стр. 2
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

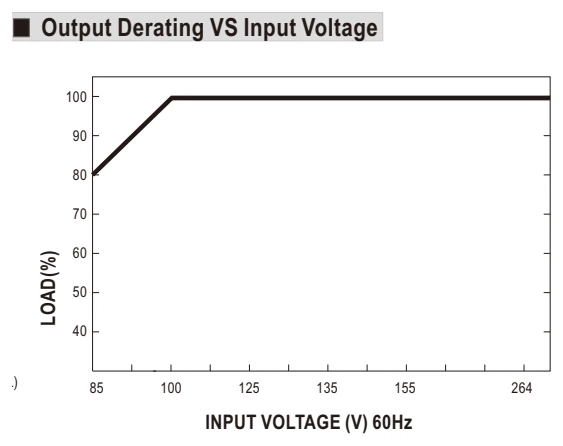

Нагрузка и входное напряжение · стр. 2
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL HRP-450-7.5 — блоки питания в корпусе. Параметры: выходное напряжение 7.5 В, выходной ток 60 А, мощность 450 Вт. Серия HRP-450. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства HRP-450 уточнит менеджер при обращении.
Документация относится к семейству HRP-450. Открыть страницу производителя ↗
