HDR-150-24

Характеристики

Производитель

MEAN WELL

Модель

HDR-150-24

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

150 Вт

Выходное напряжение

24 В

Выходной ток

6.25 А

Выход 1

24 В · 6,25 А

Стандарты безопасности (по каталогу)

CUL,CUL-Listed,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,313 кг

ECCN по каталогу

EAR99

Входное напряжение

85~264

Обозначение параметров в каталоге

O/P +24V6.25A

Размеры (Д × Ш × В)

105 × 90 × 54.5 мм

GTIN

4711287421865

Страна производства

Китай

Данные производителя

Пульсации и шум (макс.)

150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

21.6 ~ 29 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

500 мс, 60 мс/230 В перем. 500 мс, 60 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

30 мс/230 В перем. 12 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

85 ~ 264 В перем. (277 В перем. работоспособность ) 120 ~ 370 В пост. (390 В пост. работоспособность ) PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

90.5% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

3 А/115 В перем. 1.6 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 35 А/115 В перем. 70 А/230 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. PDF, стр. 2 ↗

Габариты

105*90*54.5 мм (Ш × В × Г) PDF, стр. 2 ↗

Охлаждение · серия HDR-150

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия HDR-150

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия HDR-150

54.5 × 105 × 90 мм Источник ↗

Сертификаты серии · серия HDR-150

CUL, CUL-Listed, TUV-62368-1, CB, CE, EAC, UKCA, BIS Источник ↗

Графики и чертежи производителя

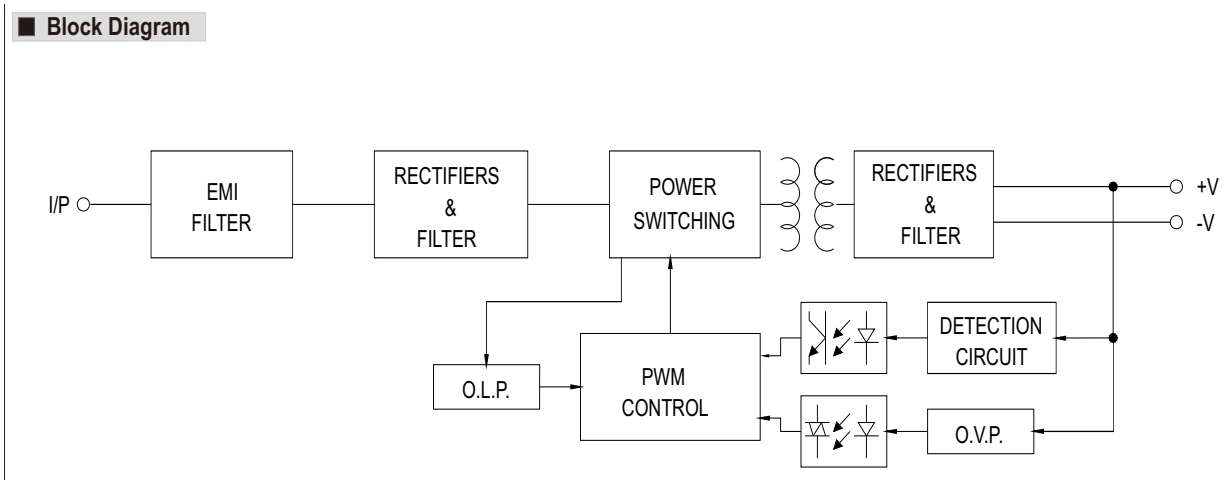

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

Оригинал в PDF · стр. 3 ↗

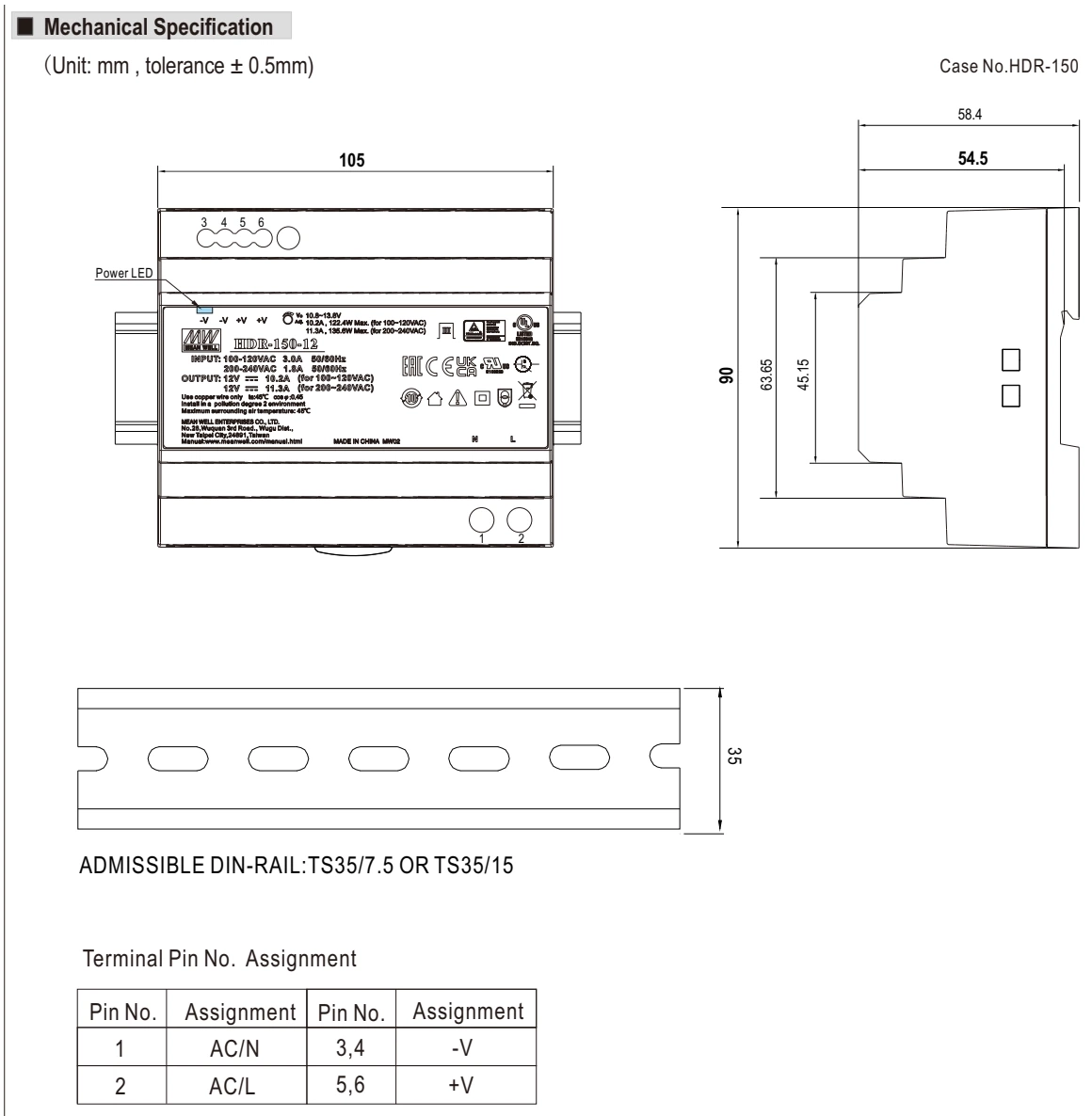

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

TERMINAL

Клемма

PIN NO.

Номер контакта

POWER

Мощность

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 4 ↗

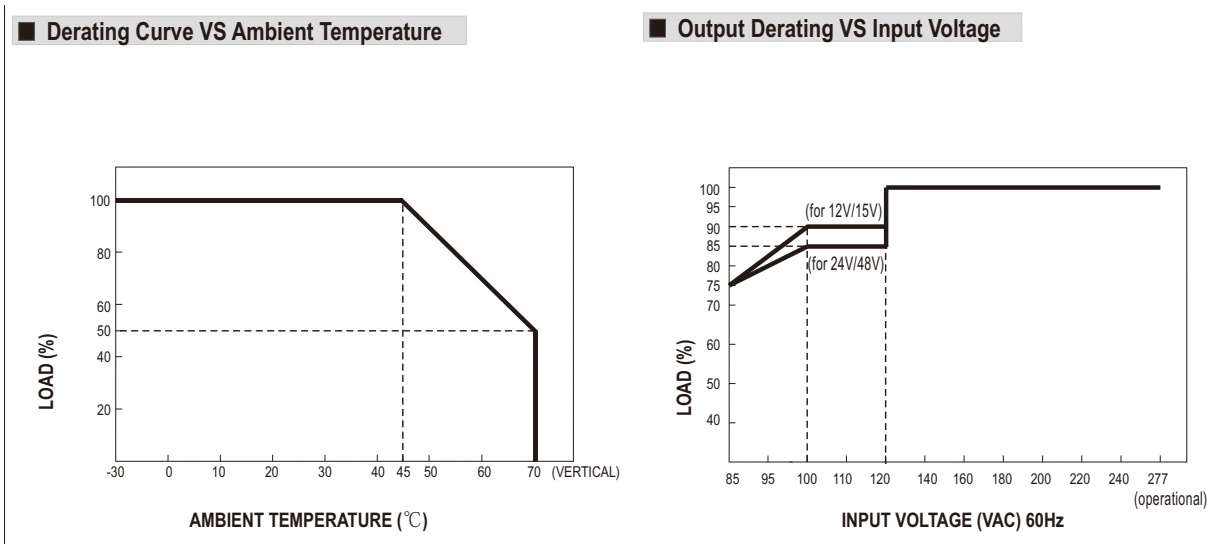

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

INPUT VOLTAGE

Входное напряжение

OPERATIONAL

Рабочий диапазон

VERTICAL

Вертикальное положение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

Низковольтный источник питания для установки на DIN рейку. Вход: 100-120/200-240 В, 3,0/1,8 А 50/60 Гц, выход: 24/24 В, 5,31/6,25 А. Диапазон рабочих температур окружающей среды -30...+70 °С. Защита: короткое замыкание / перегрузка / перенапряжение. Светодиодный индикатор включения питания.

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
