HDR-15-12

Характеристики

Производитель

MEAN WELL

Модель

HDR-15-12

Тип

Блоки питания на DIN-рейку

Выходная мощность (U × I)

15 Вт

Выходное напряжение

12 В

Выходной ток

1.25 А

Выход 1

12 В · 1,25 А

Стандарты безопасности (по каталогу)

CUL,CUL-Listed,TUV-62368-1,CB,CE,BSMI,EAC,RCM,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,074 кг

ECCN по каталогу

EAR99

Входное напряжение

85~264 (277)

Обозначение параметров в каталоге

O/P +12V1.25A

Размеры (Д × Ш × В)

17.5 × 90 × 54.5 мм

GTIN

4711287421629

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Номинальный выходной ток

1.25 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 1.25 А PDF, стр. 2 ↗

Номинальная выходная мощность

15 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

120 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения

10.8 ~ 13.8 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

2000 мс, 80 мс/230 В перем. 2000 мс, 80 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

30 мс/230 В перем. 12 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

85 ~ 264 В перем. (277 В перем. работоспособность ) 120 ~ 370 В пост. (390 В пост. работоспособность ) PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

85% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

0.5 А/115 В перем. 0.25 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 25 А/115 В перем. 45 А/230 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. PDF, стр. 2 ↗

Габариты

17.5*90*54.5 мм (Ш × В × Г) PDF, стр. 2 ↗

Охлаждение · серия HDR-15

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия HDR-15

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия HDR-15

54.5 × 17.5 × 90 мм Источник ↗

Сертификаты серии · серия HDR-15

CUL, CUL-Listed, CB, CE, RCM, BSMI, EAC, TUV-62368-1, UKCA, BIS, LPS Источник ↗

Графики и чертежи производителя

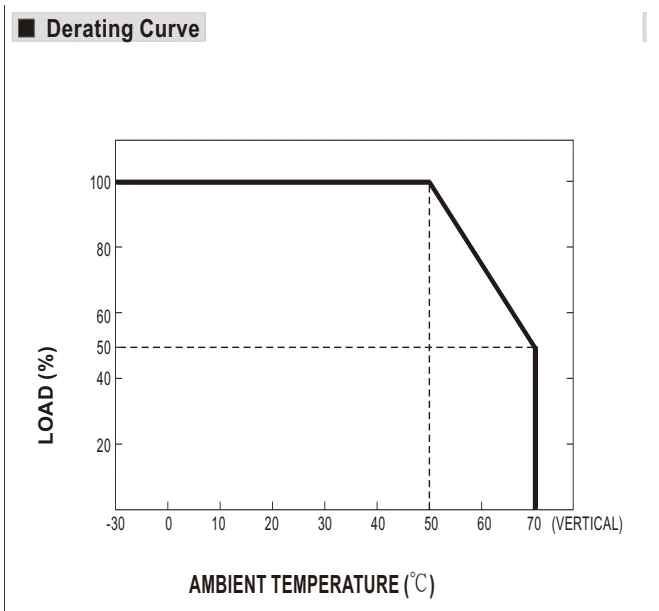

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

VERTICAL

Вертикальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

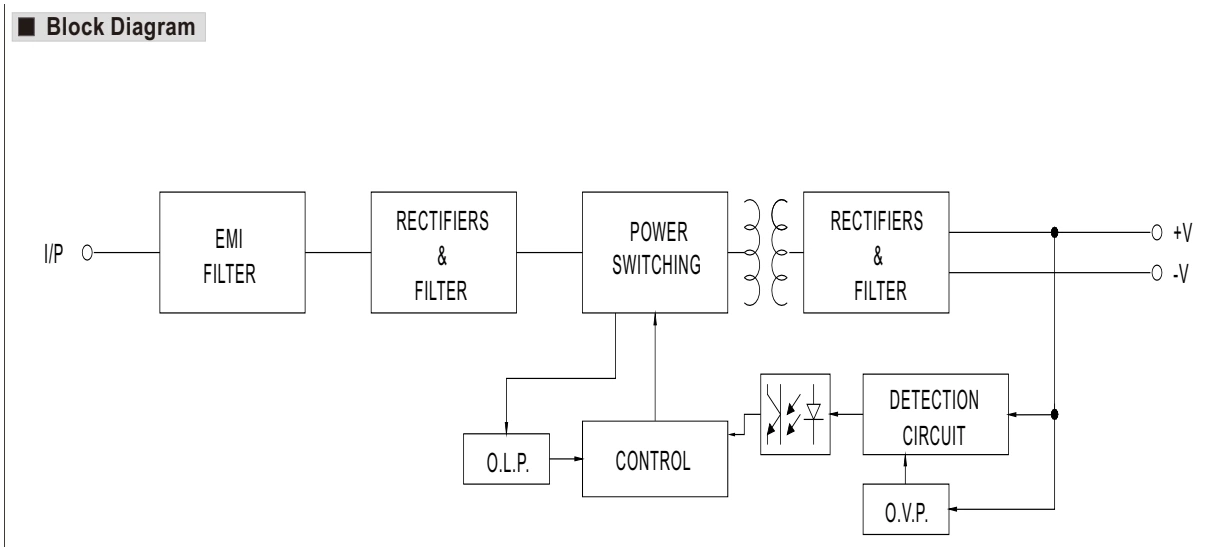

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

Оригинал в PDF · стр. 3 ↗

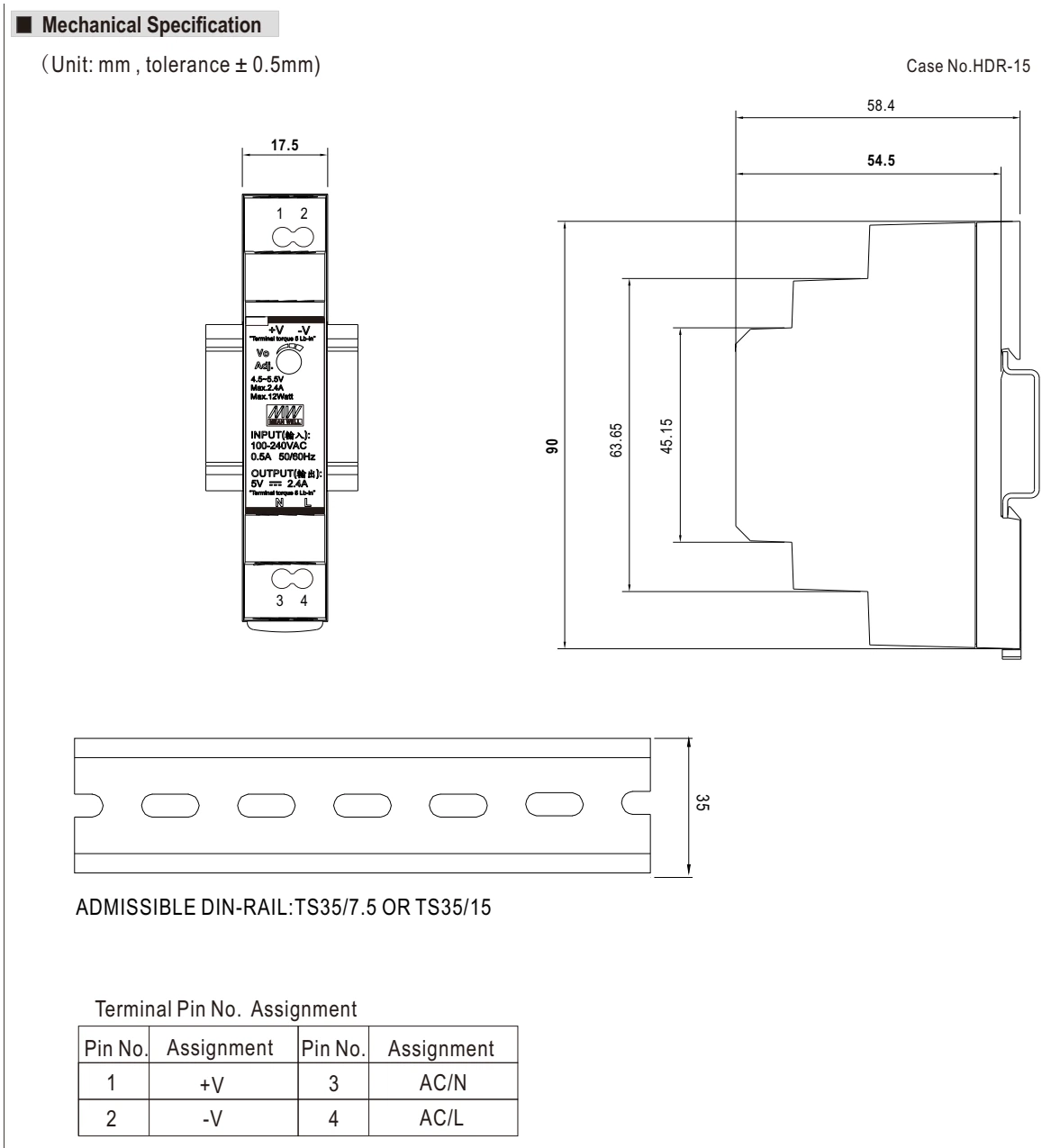

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

TERMINAL

Клемма

PIN NO.

Номер контакта

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ADMISSIBLE DIN-RAIL

Подходящая DIN-рейка

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 4 ↗

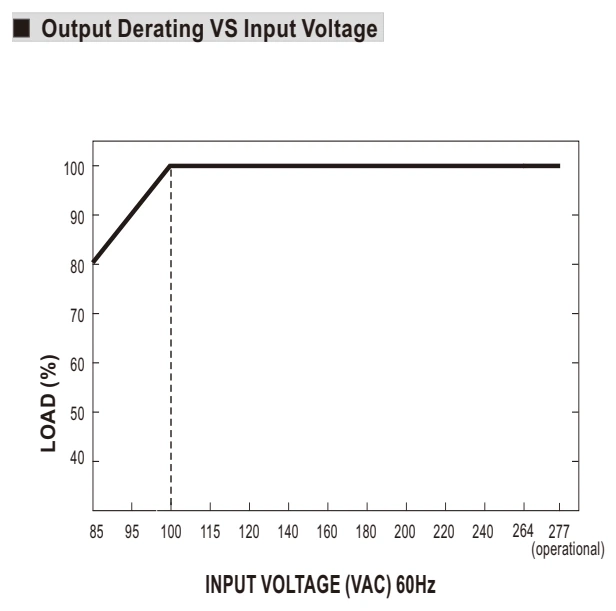

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

OPERATIONAL

Рабочий диапазон

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL HDR-15-12 — блоки питания на din-рейку. Параметры: выходное напряжение 12 В, выходной ток 1.25 А, мощность 15 Вт. Серия HDR-15. Характеристики, документация и запрос поставки в Казахстане.

Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.

Что проверить при выборе

Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
