HBG-60-2100P
MEAN WELL HBG-60-2100P — led-драйверы и питание освещения. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- HBG-60-2100P
- Тип
- LED-драйверы и питание освещения
- Выходной ток
- 2.1 А
- Выход 1
- 19–29 В · 2,1 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,209 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- O/P +19~29V2100mA
- GTIN
- 4711287481210
- Страна производства
- Китай
Данные производителя
- Номинальный выходной ток
- 2100 мА PDF, стр. 2 ↗
- Номинальная выходная мощность
- 60.9 Вт PDF, стр. 2 ↗
- Диапазон напряжения в режиме стабилизации тока
- 19 ~ 29 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки выходного тока
- 1360 мА ~ 2100 мА PDF, стр. 2 ↗
- Пульсации выходного тока
- 25% макс. @номинальный ток PDF, стр. 2 ↗
- Входное напряжение
- 90 ~ 295 В перем. 127 ~ 417 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности
- коэффициент мощности>0.97/115 В перем., коэффициент мощности>0.95/230 В перем., коэффициент мощности>0.9/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
- КПД (тип.)
- 89% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 0.7 А/115 В перем. 0.4 А/230 В перем. 0.3 А/277 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 45 А(длительность импульса=100 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
- Ток утечки
- <0.75 мА / 277 В перем. PDF, стр. 2 ↗
- Рабочая температура
- Температура окружающего воздуха: -40 ~ +70 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 60 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3.75 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Габариты
- ψ99 мм *26 мм (D * H) PDF, стр. 2 ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Учитывайте способы подключения LED-модуля, описанные в разделе «Способы питания светодиодных модулей» исходного документа.
Примечание в документе производителя ↗Примечание 3 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Допустимые значения приведены на графике зависимости нагрузки от входного напряжения.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Для выполнения указанных производителем требований ErP к светильникам этот драйвер необходимо подключать через выключатель, позволяющий отключать его от сети.
Примечание в документе производителя ↗Примечание 7 · стр. 2
Условия гарантии приведены в гарантийном заявлении на официальном сайте MEAN WELL.
Примечание в документе производителя ↗Графики и чертежи производителя

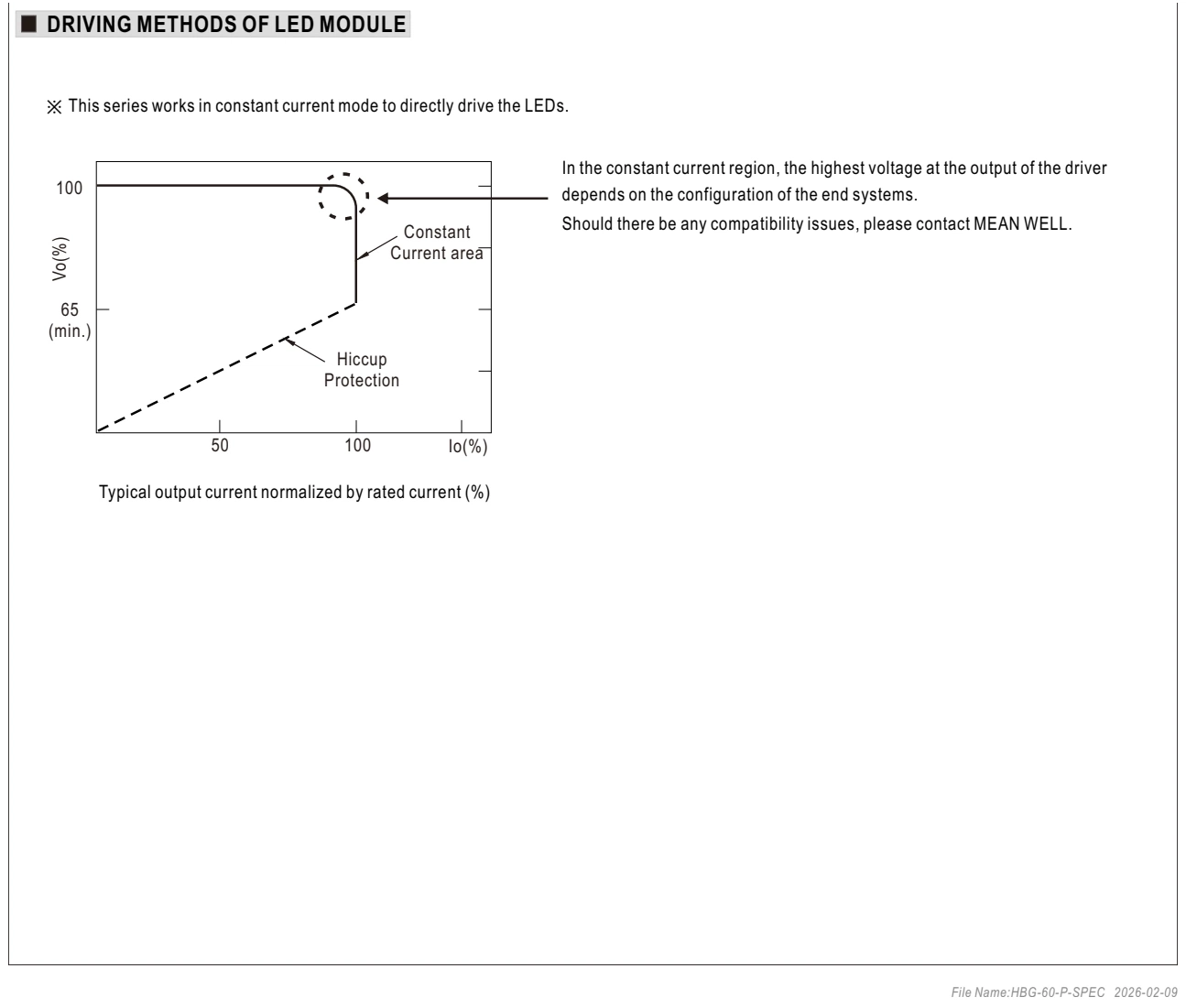

Способы питания светодиодных модулей · стр. 3
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- OUTPUT CURRENT
- Выходной ток
- PROTECTION
- Защита
- HICCUP
- Циклическое отключение и повторный запуск
- MIN.
- Минимум
- ON
- Включено
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- CURRENT AREA
- Область стабилизации тока
- TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
- Типовой выходной ток в процентах от номинального тока
- SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
- При возникновении проблем совместимости обратитесь в MEAN WELL.

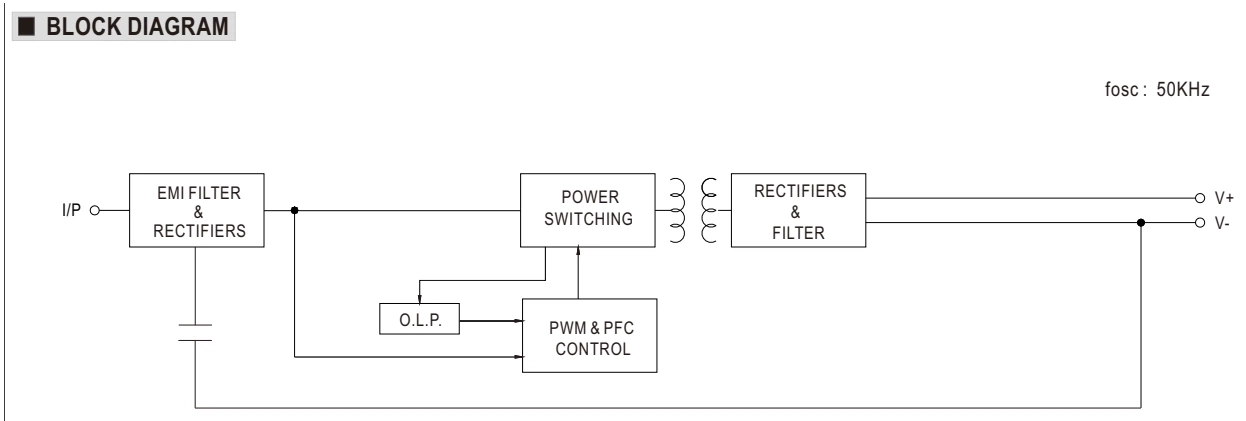

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- FOSC
- Частота преобразования

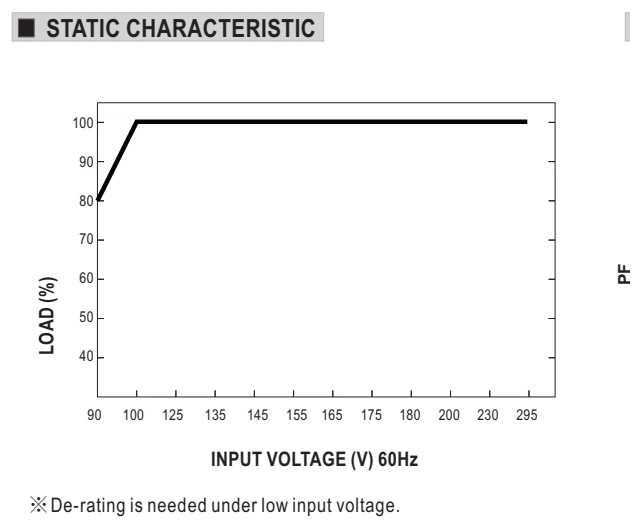

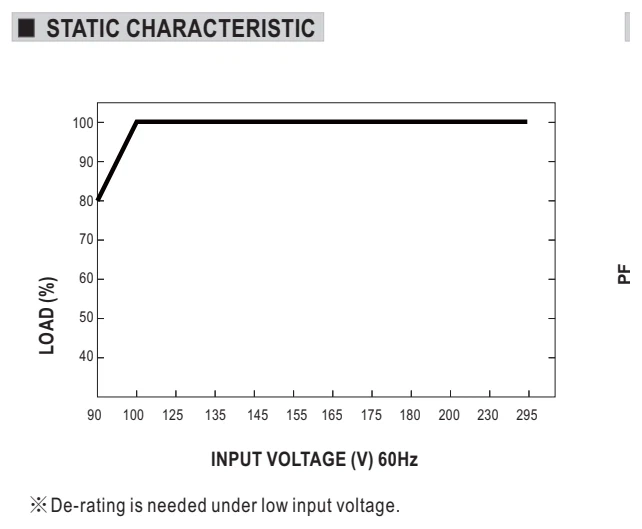

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

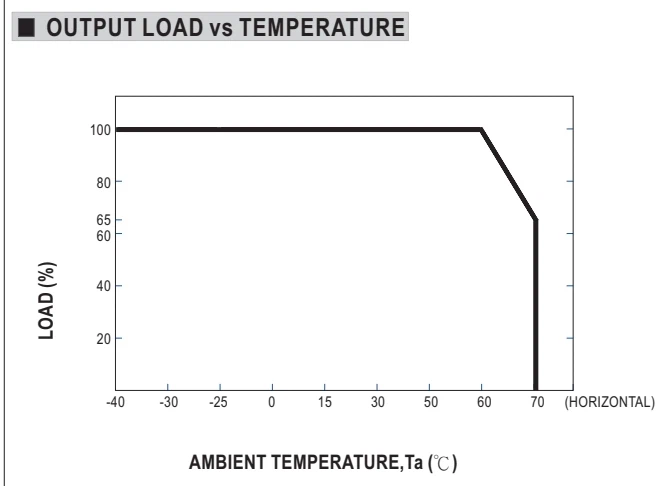

Выходная нагрузка и температура · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

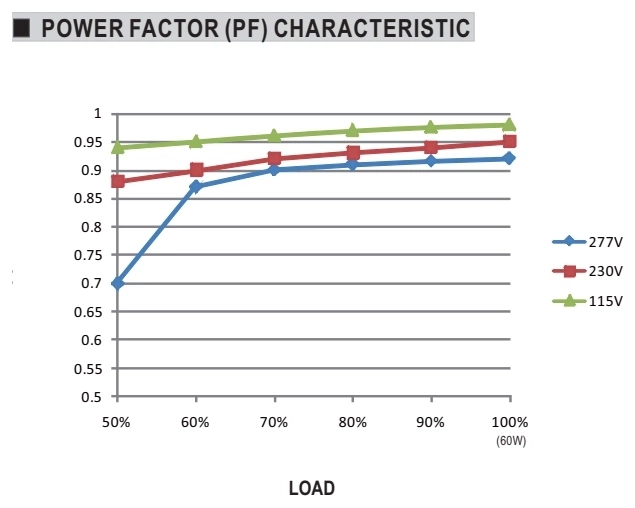

Коэффициент мощности · стр. 4
Увеличить рисунок ↗Обозначения
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- PF
- Коэффициент мощности

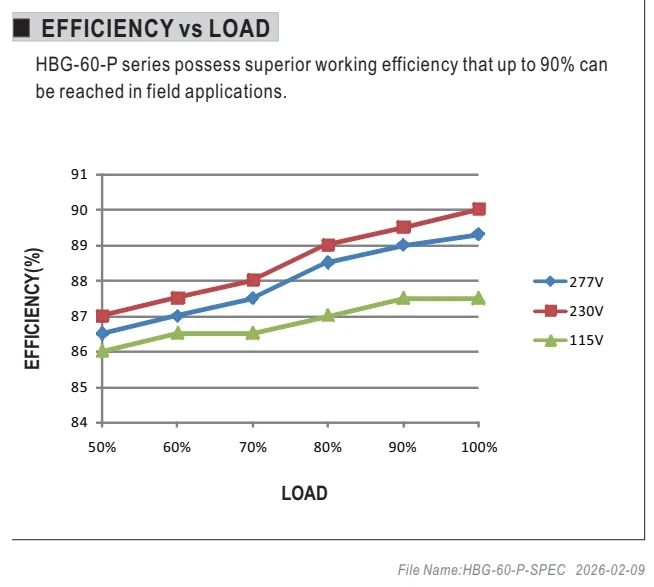

КПД и нагрузка · стр. 4
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка

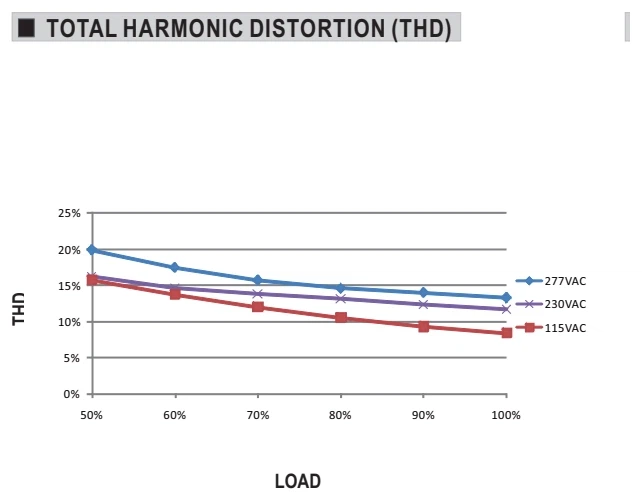

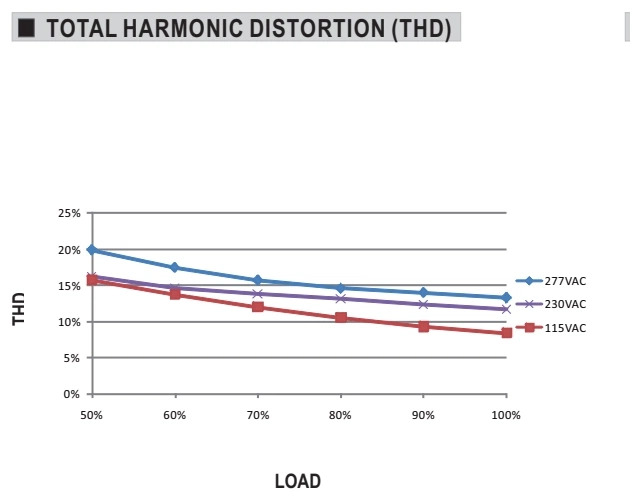

Гармонические искажения · стр. 4
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- VAC
- В переменного тока

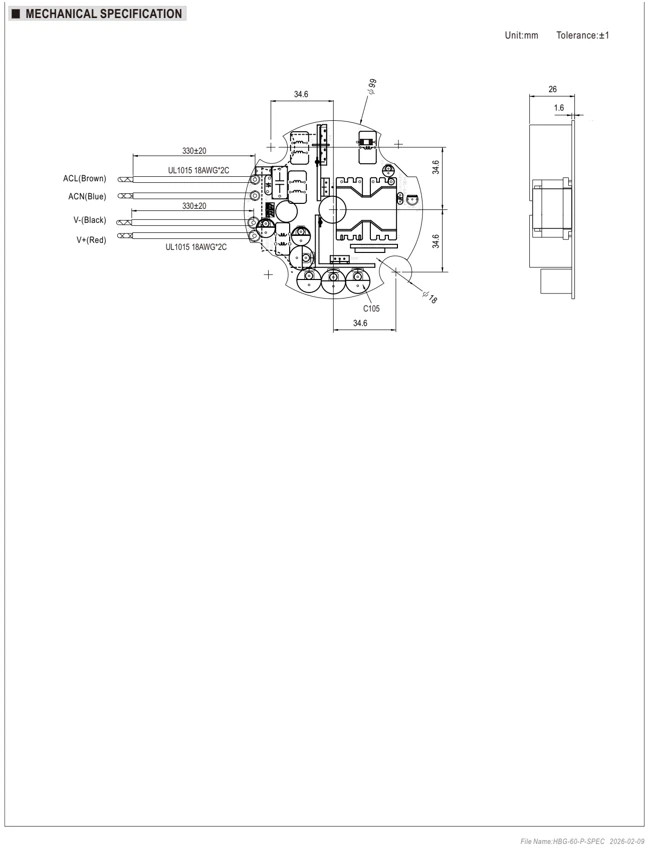

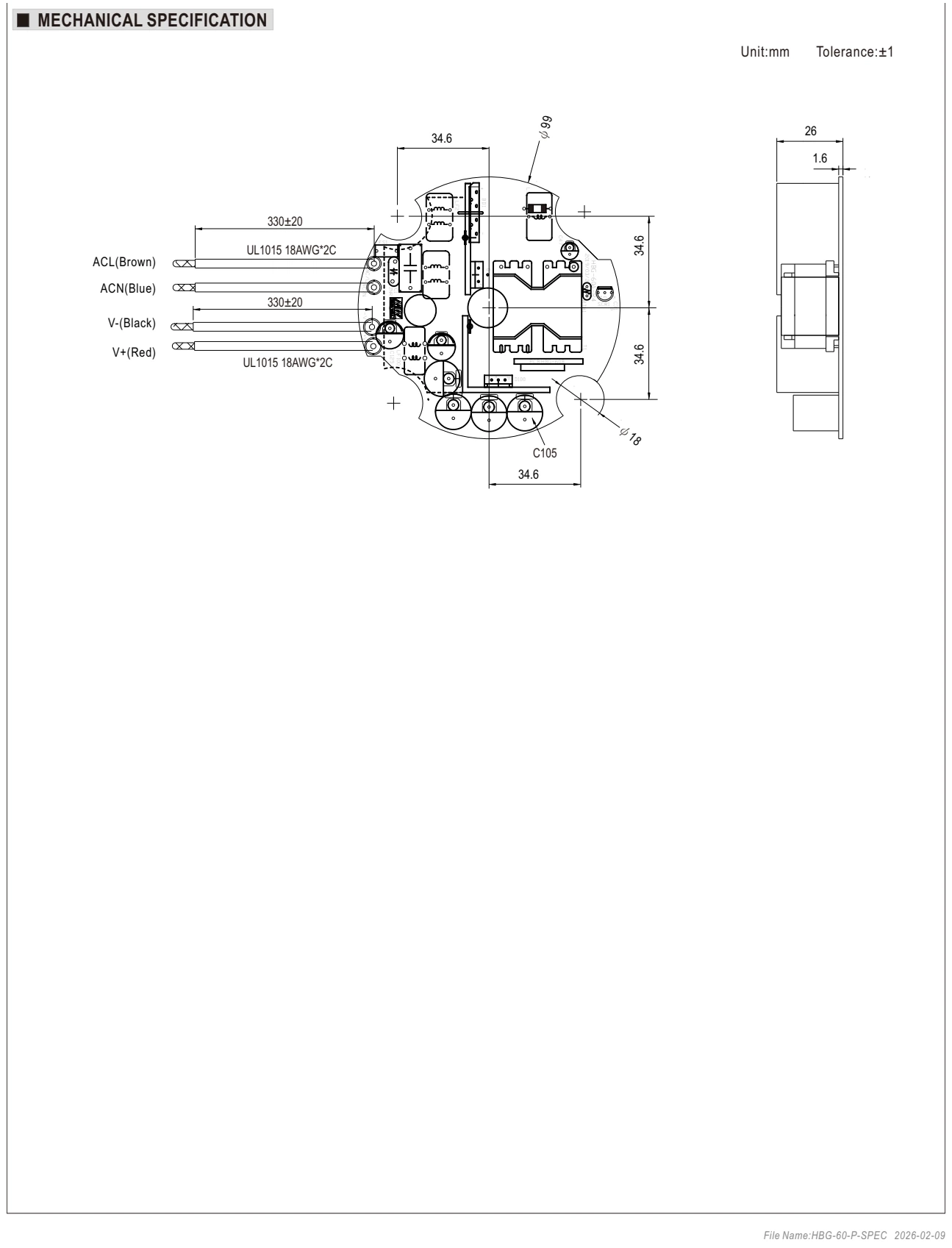

Габаритный чертёж · стр. 5
Увеличить рисунок ↗Обозначения
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- BROWN
- Коричневый
- BLUE
- Синий
- RED
- Красный
- BLACK
- Чёрный
- TOLERANCE
- Допуск
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL HBG-60-2100P — led-драйверы и питание освещения. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
