LED-драйверы и питание освещения

HBG-100-24A

MEAN WELL HBG-100-24A — led-драйверы и питание освещения. Параметры: выходное напряжение 24 В, выходной ток 4 А, мощность 96 Вт. Характеристики, документация и запрос поставки в Казахстане.

Мощность96 Вт
Напряжение24 В
Ток4 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
HBG-100-24A
Тип
LED-драйверы и питание освещения
Выходная мощность (U × I)
96 Вт
Выходное напряжение
24 В
Выходной ток
4 А
Выход 1
24 В · 4 А
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 1,183 кг
ECCN по каталогу
EAR99
Обозначение параметров в каталоге
O/P +24V4A
GTIN
4711287447247
Страна производства
Китай

Данные производителя

Номинальный выходной ток
4 А PDF, стр. 2 ↗
Степень защиты корпуса
IP65 PDF, стр. 1 ↗
Номинальная выходная мощность
96 Вт PDF, стр. 2 ↗
Диапазон напряжения в режиме стабилизации тока
14.4 ~ 24 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Пульсации выходного тока
5.0% макс. @номинальный ток PDF, стр. 2 ↗
Входное напряжение
90 ~ 305 В перем. 127 ~ 431 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности
коэффициент мощности>0.96/115 В перем., коэффициент мощности>0.96/230 В перем., коэффициент мощности>0.94/277 В перем.@полная нагрузка (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
КПД (тип.)
90.5% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
Входной ток переменного напряжения (тип.)
1.1 А / 115 В перем. 0.5 А / 230 В перем. 0.45 А / 277 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
Холодный пуск 60 А(длительность импульса=550 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
Ток утечки
<0.75 мА / 277 В перем. PDF, стр. 2 ↗
Рабочая температура
температура корпуса=-40 ~ +85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
Максимальная температура корпуса
температура корпуса=+85 °C PDF, стр. 2 ↗
Рабочая влажность
20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:3.75 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

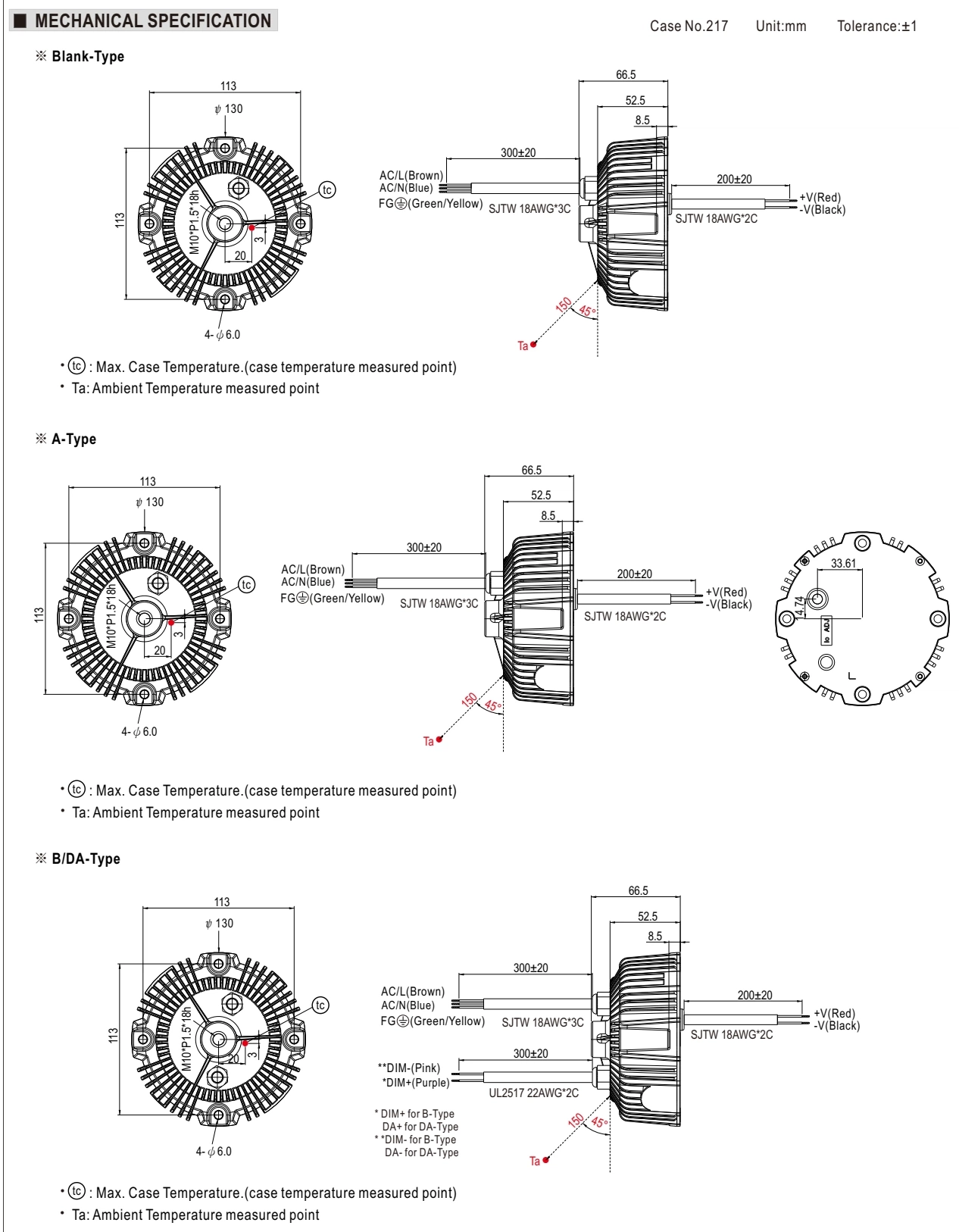

Габариты
ψ130 мм *66.5 мм (D * H) PDF, стр. 2 ↗
Условия измерений и применения

Примечание 2 · стр. 2

Учитывайте способы подключения LED-модуля, описанные в разделе «Способы питания светодиодных модулей» исходного документа.

Примечание в документе производителя ↗

Примечание 6 · стр. 2

Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.

Примечание в документе производителя ↗

Примечание 8 · стр. 2

Условия гарантии приведены в гарантийном заявлении на официальном сайте MEAN WELL.

Примечание в документе производителя ↗

Примечание 9 · стр. 2

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗

Примечание 10 · стр. 2

Перед применением прочитайте руководство: в нём приведены рекомендации по использованию и условия монтажа для сохранения заявленной защиты от воды.

Примечание в документе производителя ↗
Графики и чертежи производителя

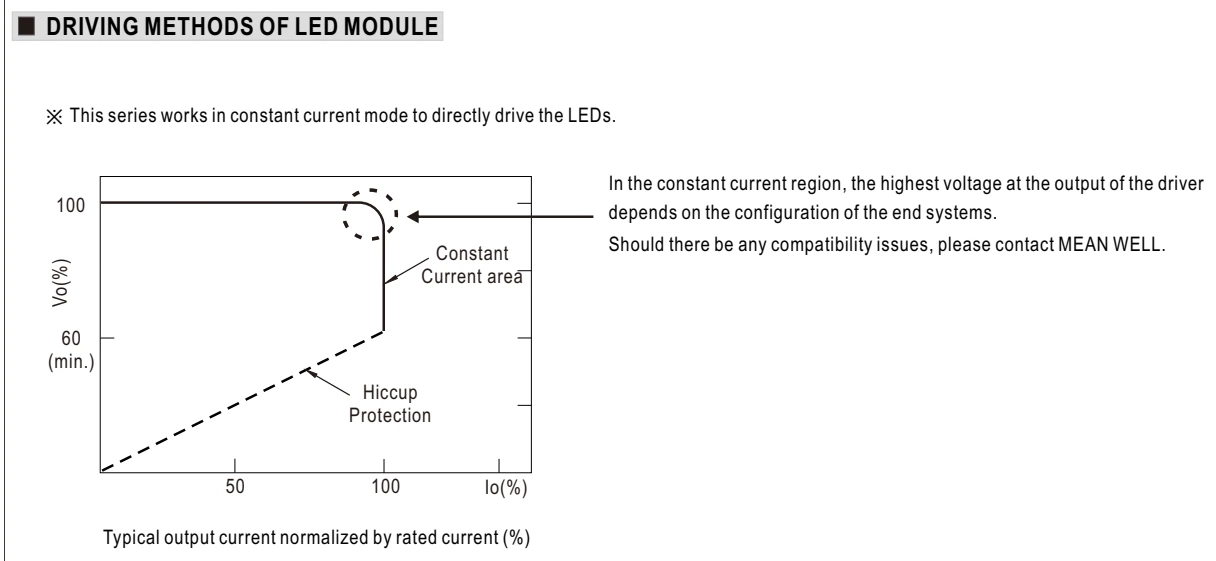

Способы питания светодиодных модулей · стр. 3

Способы питания светодиодных модулей · стр. 3Увеличить рисунок ↗
Обозначения
CONSTANT CURRENT
Стабилизация тока
OUTPUT CURRENT
Выходной ток
PROTECTION
Защита
HICCUP
Циклическое отключение и повторный запуск
MIN.
Минимум
ON
Включено
CONSTANT CURRENT MODE
Режим стабилизации тока
CURRENT AREA
Область стабилизации тока
TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
Типовой выходной ток в процентах от номинального тока
SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
При возникновении проблем совместимости обратитесь в MEAN WELL.
Способы питания светодиодных модулей · стр. 3Открыть изображение ↗

Обозначения

CONSTANT CURRENT
Стабилизация тока
OUTPUT CURRENT
Выходной ток
PROTECTION
Защита
HICCUP
Циклическое отключение и повторный запуск
MIN.
Минимум
ON
Включено
CONSTANT CURRENT MODE
Режим стабилизации тока
CURRENT AREA
Область стабилизации тока
TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
Типовой выходной ток в процентах от номинального тока
SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
При возникновении проблем совместимости обратитесь в MEAN WELL.
Оригинал в PDF · стр. 3 ↗

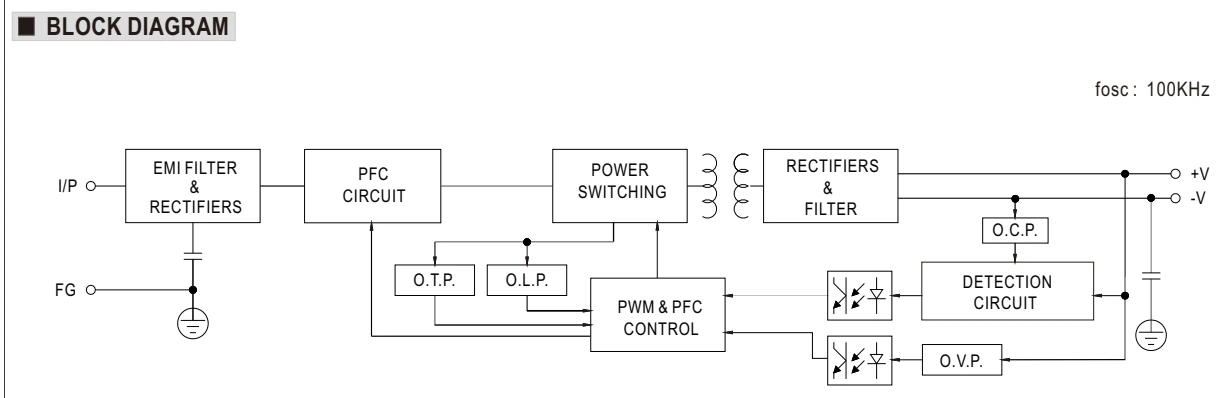

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.T.P.
Защита от перегрева
O.C.P.
Защита от превышения тока
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
FOSC
Частота преобразования
PFC CIRCUIT
Цепь коррекции коэффициента мощности
PWM & PFC CIRCUIT
Цепь ШИМ и коррекции коэффициента мощности
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
PWM CONTROL
ШИМ-контроллер
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.V.P.
Защита от перенапряжения
O.T.P.
Защита от перегрева
O.C.P.
Защита от превышения тока
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
FOSC
Частота преобразования
PFC CIRCUIT
Цепь коррекции коэффициента мощности
PWM & PFC CIRCUIT
Цепь ШИМ и коррекции коэффициента мощности
Оригинал в PDF · стр. 3 ↗

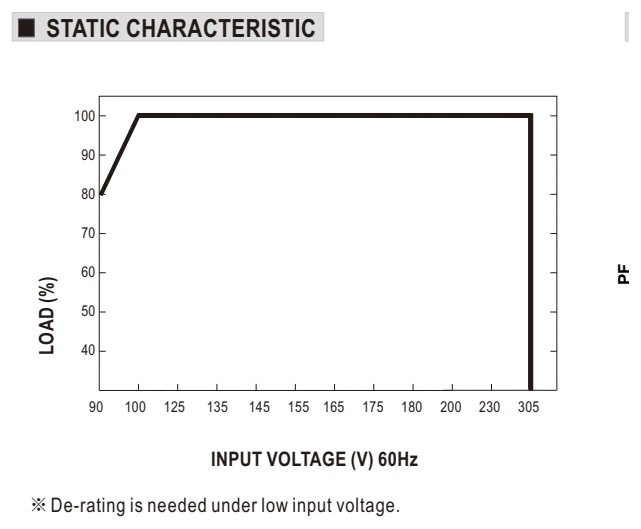

Нагрузка и входное напряжение · стр. 6

Нагрузка и входное напряжение · стр. 6Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
HZ
Гц
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
PF
Коэффициент мощности
Нагрузка и входное напряжение · стр. 6Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
LOAD
Нагрузка
HZ
Гц
DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
При низком входном напряжении требуется снижение нагрузки.
PF
Коэффициент мощности
Оригинал в PDF · стр. 6 ↗

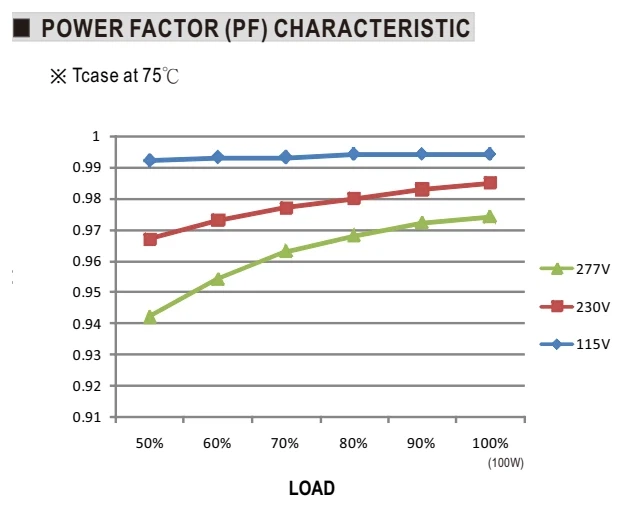

Коэффициент мощности · стр. 6

Коэффициент мощности · стр. 6Увеличить рисунок ↗
Обозначения
POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
TCASE
Температура корпуса
PF
Коэффициент мощности
Коэффициент мощности · стр. 6Открыть изображение ↗

Обозначения

POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
TCASE
Температура корпуса
PF
Коэффициент мощности
Оригинал в PDF · стр. 6 ↗

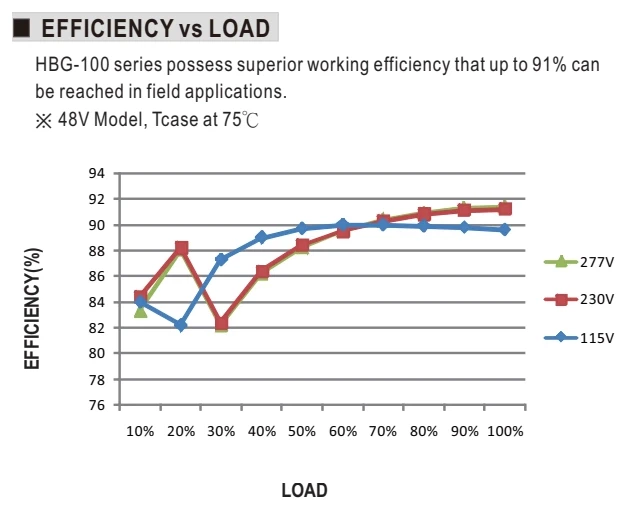

КПД и нагрузка · стр. 6

КПД и нагрузка · стр. 6Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
КПД и нагрузка · стр. 6Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 6 ↗

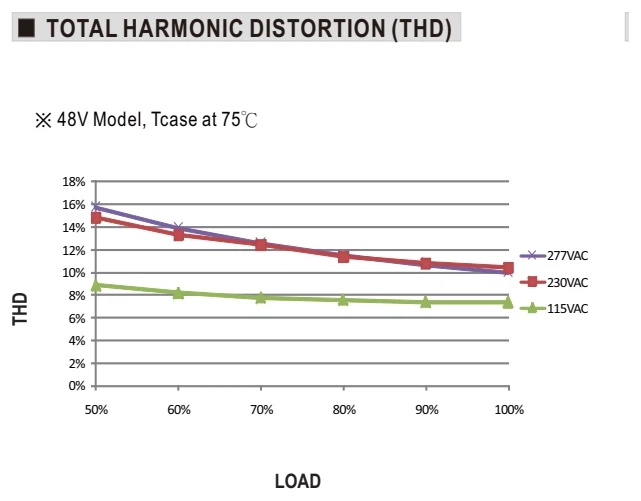

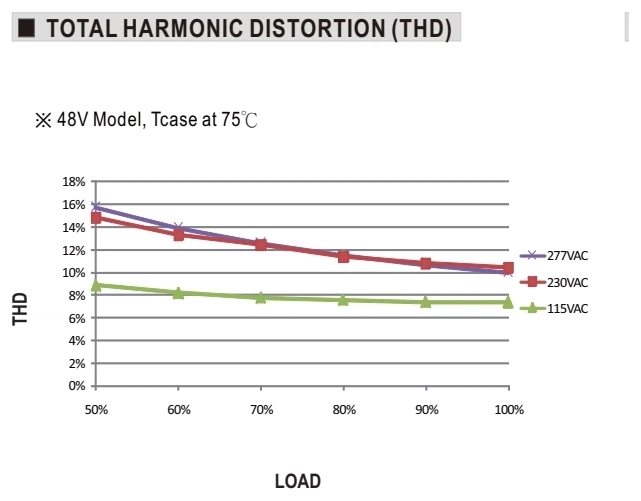

Гармонические искажения · стр. 6

Гармонические искажения · стр. 6Увеличить рисунок ↗
Обозначения
LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Гармонические искажения · стр. 6Открыть изображение ↗

Обозначения

LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 6 ↗

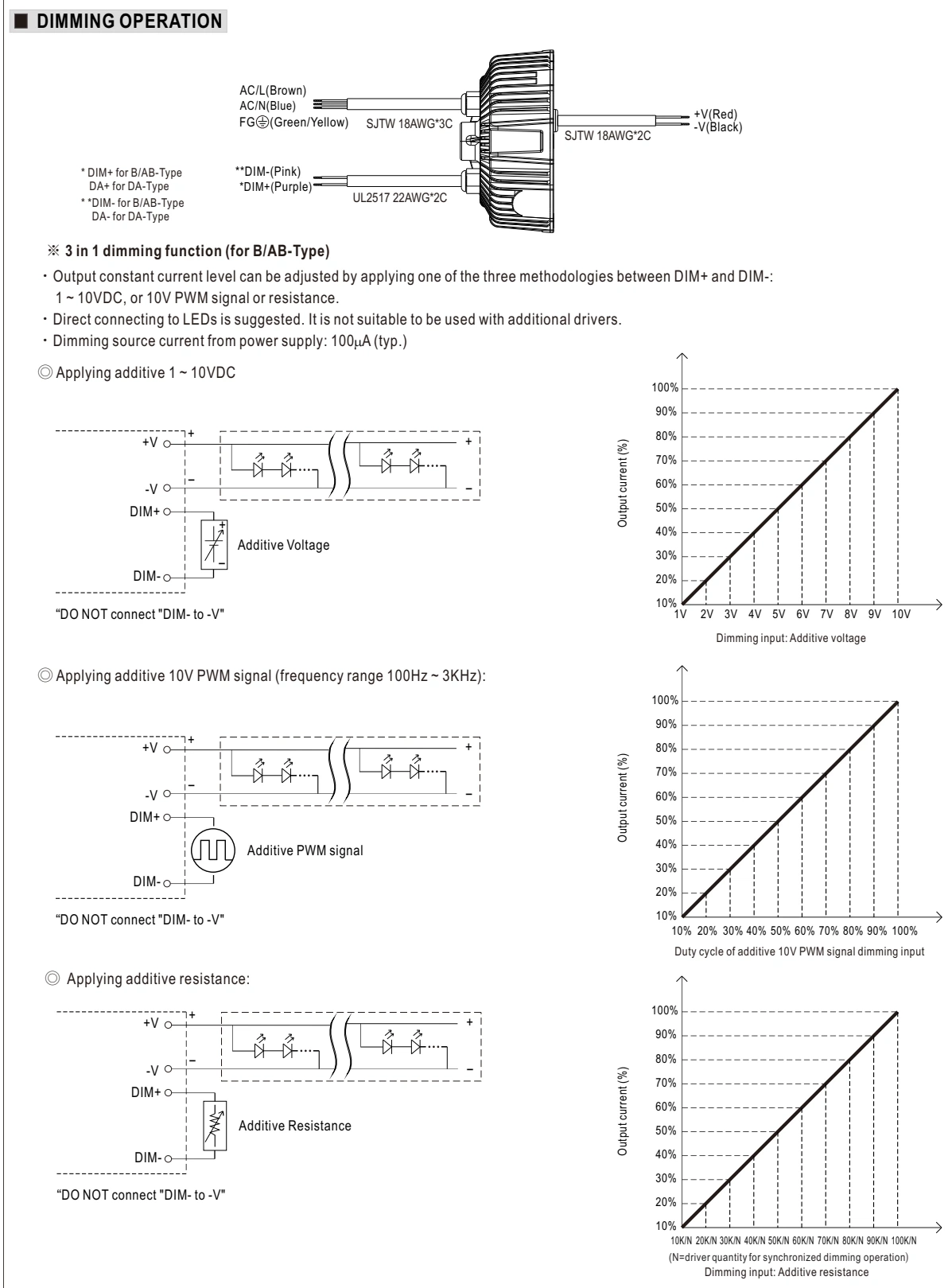

Диммирование · стр. 4

Диммирование · стр. 4Увеличить рисунок ↗
Обозначения
CONSTANT CURRENT
Стабилизация тока
OUTPUT CURRENT
Выходной ток
RESISTANCE
Сопротивление
DUTY CYCLE
Коэффициент заполнения
FREQUENCY
Частота
FUNCTION
Назначение
DIMMING
Диммирование
TYP.
Типовое значение
VDC
В постоянного тока
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
HZ
Гц
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
BROWN
Коричневый
BLUE
Синий
GREEN/YELLOW
Жёлто-зелёный
RED
Красный
BLACK
Чёрный
DIMMING INPUT
Вход управления яркостью
ADDITIVE VOLTAGE
Внешнее управляющее напряжение
ADDITIVE RESISTANCE
Внешнее управляющее сопротивление
ADDITIVE PWM SIGNAL
Внешний ШИМ-сигнал
DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
DO NOT CONNECT "DIM- TO -V"
Не соединяйте DIM− с −V.
DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.
Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.
3 IN 1 DIMMING FUNCTION (FOR B/AB-TYPE)
Диммирование «3 в 1» для исполнений B/AB.
OUTPUT CONSTANT CURRENT LEVEL CAN BE ADJUSTED BY APPLYING ONE OF THE THREE METHODOLOGIES BETWEEN DIM+ AND DIM-:
Выходной ток регулируется одним из трёх способов через входы DIM+ и DIM−:
DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)
Типовой ток от источника питания на входе диммирования: 100 мкА.
Диммирование · стр. 4Открыть изображение ↗

Обозначения

CONSTANT CURRENT
Стабилизация тока
OUTPUT CURRENT
Выходной ток
RESISTANCE
Сопротивление
DUTY CYCLE
Коэффициент заполнения
FREQUENCY
Частота
FUNCTION
Назначение
DIMMING
Диммирование
TYP.
Типовое значение
VDC
В постоянного тока
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
HZ
Гц
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
BROWN
Коричневый
BLUE
Синий
GREEN/YELLOW
Жёлто-зелёный
RED
Красный
BLACK
Чёрный
DIMMING INPUT
Вход управления яркостью
ADDITIVE VOLTAGE
Внешнее управляющее напряжение
ADDITIVE RESISTANCE
Внешнее управляющее сопротивление
ADDITIVE PWM SIGNAL
Внешний ШИМ-сигнал
DUTY CYCLE OF ADDITIVE 10V PWM SIGNAL DIMMING INPUT
Коэффициент заполнения внешнего ШИМ-сигнала 10 В на входе управления яркостью
DO NOT CONNECT "DIM- TO -V"
Не соединяйте DIM− с −V.
DIRECT CONNECTING TO LEDS IS SUGGESTED. IT IS NOT SUITABLE TO BE USED WITH ADDITIONAL DRIVERS.
Рекомендуется прямое подключение светодиодов. Применение дополнительных драйверов не предусмотрено.
3 IN 1 DIMMING FUNCTION (FOR B/AB-TYPE)
Диммирование «3 в 1» для исполнений B/AB.
OUTPUT CONSTANT CURRENT LEVEL CAN BE ADJUSTED BY APPLYING ONE OF THE THREE METHODOLOGIES BETWEEN DIM+ AND DIM-:
Выходной ток регулируется одним из трёх способов через входы DIM+ и DIM−:
DIMMING SOURCE CURRENT FROM POWER SUPPLY: 100ΜA (TYP.)
Типовой ток от источника питания на входе диммирования: 100 мкА.
Оригинал в PDF · стр. 4 ↗

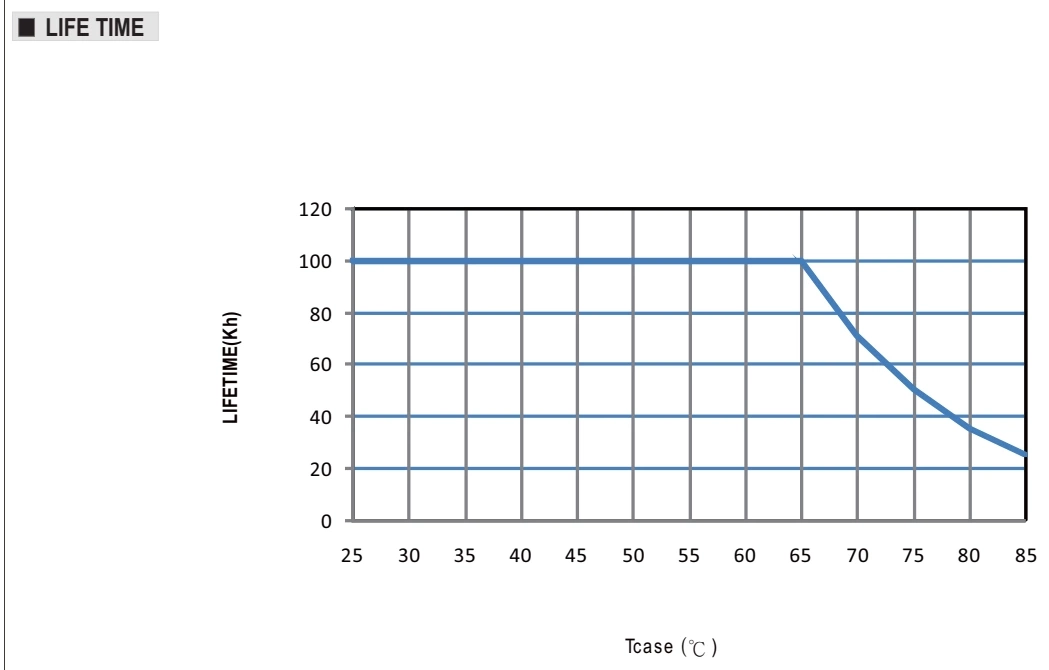

Срок службы · стр. 7

Срок службы · стр. 7Увеличить рисунок ↗
Обозначения
LIFE TIME
Срок службы
TCASE
Температура корпуса
Срок службы · стр. 7Открыть изображение ↗

Обозначения

LIFE TIME
Срок службы
TCASE
Температура корпуса
Оригинал в PDF · стр. 7 ↗

Габаритный чертёж · стр. 8

Габаритный чертёж · стр. 8Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
CASE TEMPERATURE
Температура корпуса
CASE NO.
Номер корпуса
UNIT:MM
Размеры в миллиметрах
UNIT
Единицы измерения
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
MM
мм
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
BROWN
Коричневый
BLUE
Синий
GREEN/YELLOW
Жёлто-зелёный
RED
Красный
BLACK
Чёрный
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
TOLERANCE
Допуск
Габаритный чертёж · стр. 8Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
CASE TEMPERATURE
Температура корпуса
CASE NO.
Номер корпуса
UNIT:MM
Размеры в миллиметрах
UNIT
Единицы измерения
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
MM
мм
DIM+
Положительный вход управления яркостью
DIM-
Отрицательный вход управления яркостью
AC/L
Фаза входного питания
AC/N
Нейтраль входного питания
BROWN
Коричневый
BLUE
Синий
GREEN/YELLOW
Жёлто-зелёный
RED
Красный
BLACK
Чёрный
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
TOLERANCE
Допуск
Оригинал в PDF · стр. 8 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL HBG-100-24A — led-драйверы и питание освещения. Параметры: выходное напряжение 24 В, выходной ток 4 А, мощность 96 Вт. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.

Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.

СХЕМЫ И МАТЕРИАЛЫ

Все данные для вашего проекта

Технические характеристики, габариты, схемы подключения и сертификаты.

Документы для семейства HBG-100-24A уточнит менеджер при обращении.

Другие исполнения

Все модели серии ↗
LED-драйверы и питание освещенияAPC-25-700
25 Вт11–36 В0,7 А
Цена по запросуНаличие уточняется
LED-драйверы и питание освещенияAPC-8-250
8 Вт9–34 В0,25 А
Цена по запросуНаличие уточняется
LED-драйверы и питание освещенияAPC-8-350
8 Вт9–24 В0,35 А
Цена по запросуНаличие уточняется
LED-драйверы и питание освещенияAPC-8-500
8 Вт9–17 В0,5 А
Цена по запросуНаличие уточняется
Связаться
Связаться с АКЭТО

Поможем с выбором, наличием и заказом.

Написать в WhatsAppНаписать в Telegram+7 (707) 095-00-971000@aketo.orgПн–Пт: 09:00–17:00. Сб–Вс: выходной.

До согласия счётчики не загружаются. Изменить выбор можно в любое время. При отключении уже запущенной аналитики страница перезагрузится.

Политика конфиденциальности · О cookie и сроках хранения
