GST36B09-P1J

Характеристики

Производитель

MEAN WELL

Модель

GST36B09-P1J

Тип

Сетевые адаптеры

Выходная мощность (U × I)

27.99 Вт

Выходное напряжение

9 В

Выходной ток

3.11 А

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,203 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Обозначение параметров в каталоге

+9V3.11A;16AWG 100cm;2.1*5.5*11mm

GTIN

4711287429663

Страна производства

Китай

Данные производителя

Выходное напряжение

9 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Номинальный выходной ток

3.11 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 3.11 А PDF, стр. 2 ↗

Номинальная выходная мощность (макс.)

28 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

90 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Допуск выходного напряжения

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Нестабильность по нагрузке

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.

Входное напряжение

85 ~ 264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

86% PDF, стр. 2 ↗

Входной ток переменного напряжения

0.8 А / 115 В перем. 0.45 А / 230 В перем. PDF, стр. 2 ↗

Пусковой ток (макс.)

Холодный пуск 35 А / 115 В перем. 70 А / 230 В перем. PDF, стр. 2 ↗

Ток утечки (макс.)

0.25 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03% / °C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4242 В пост. PDF, стр. 2 ↗

Габариты

79*54*33 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия GST36B

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия GST36B

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия GST36B

79 × 54 × 33 мм Источник ↗

Сертификаты серии · серия GST36B

CUL-Listed, TUV-62368-1, CCC, CB, CE, FCC, TUV-PSE, BSMI, BIS, KC, EAC, RCM, UKCA Источник ↗

Графики и чертежи производителя

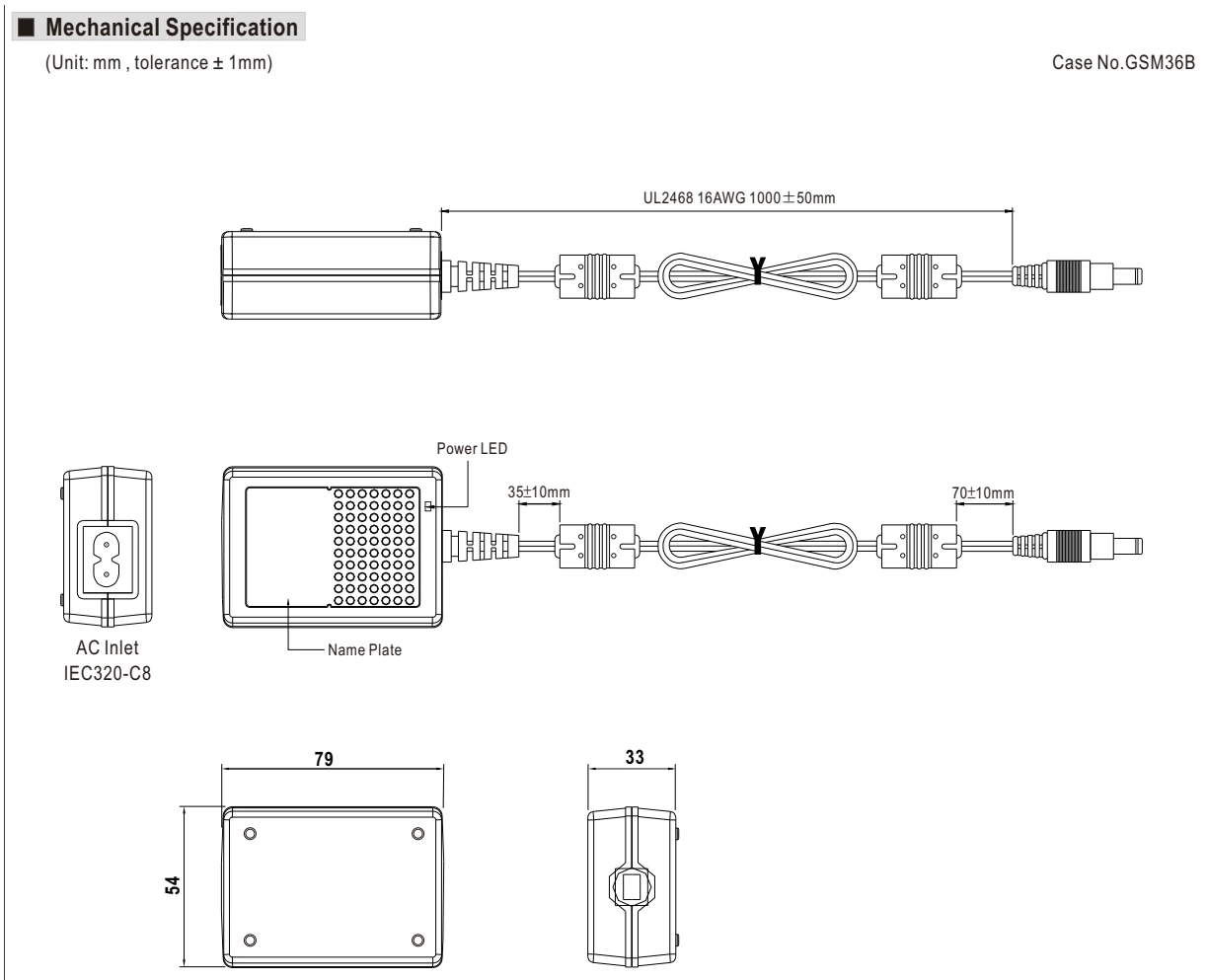

Габаритный чертёж · стр. 3

Увеличить рисунок ↗

Габаритный чертёж · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

POWER

Мощность

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 3 ↗

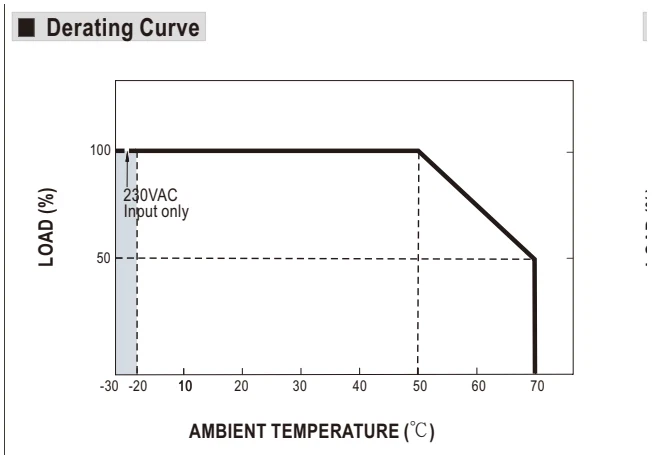

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

LOAD

Нагрузка

VAC

В переменного тока

INPUT ONLY

Только вход

Оригинал в PDF · стр. 3 ↗

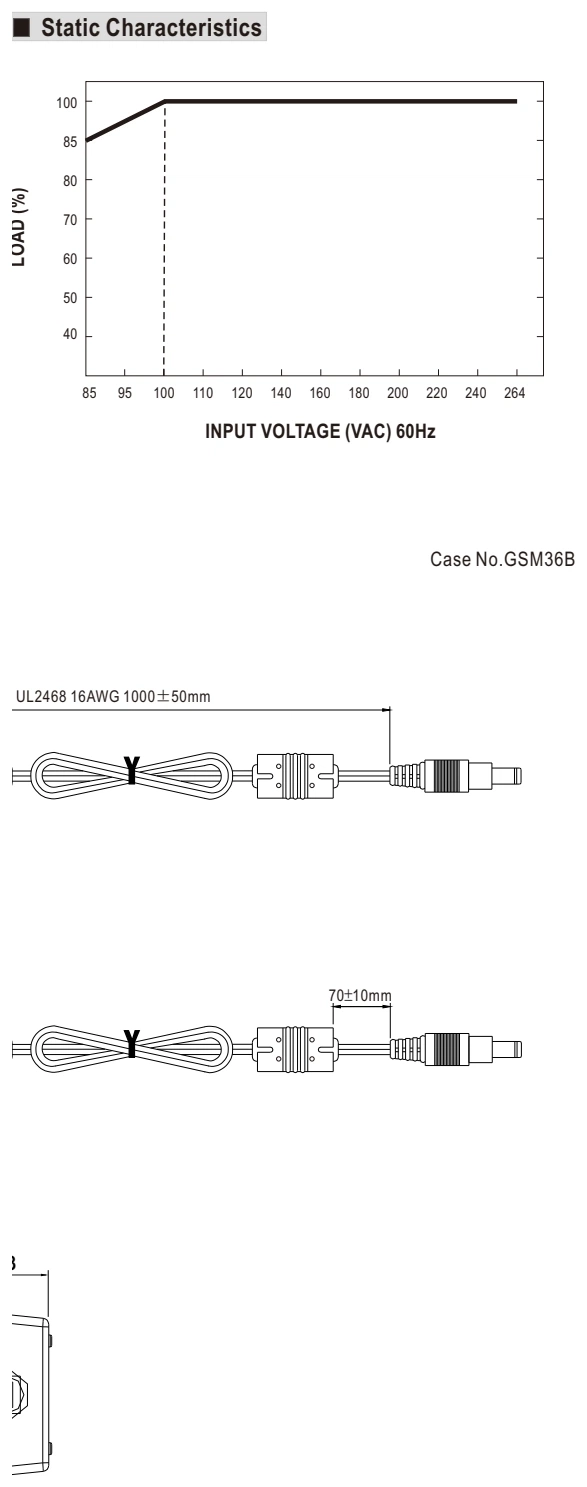

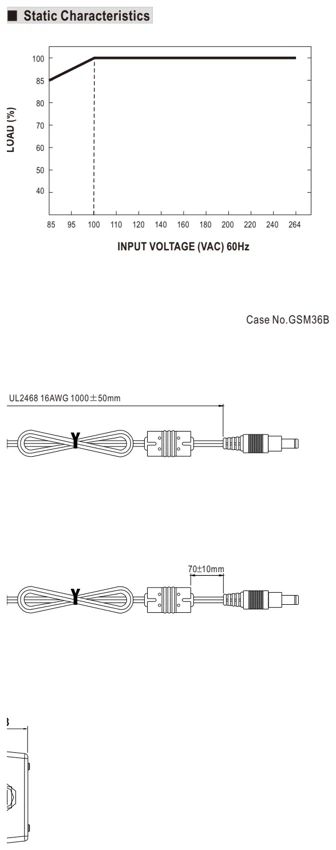

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

MM

мм

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

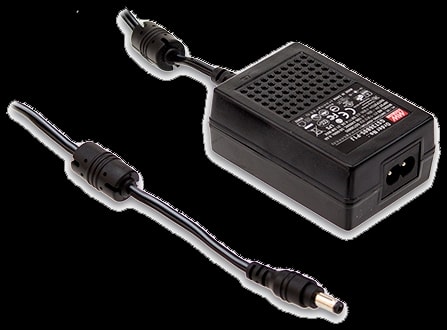

MEAN WELL GST36B09-P1J — сетевые адаптеры. Параметры: выходное напряжение 9 В, выходной ток 3.11 А, мощность 27.99 Вт. Характеристики, документация и запрос поставки в Казахстане.

Внешние адаптеры позволяют вынести источник питания за пределы корпуса устройства. Подключение определяется выходным разъёмом, полярностью и параметрами нагрузки.

Что проверить при выборе

Одного совпадения напряжения недостаточно: проверьте ток, размеры штекера, полярность и комплектность сетевого кабеля по исполнению.
