GST360B12-C8P
MEAN WELL GST360B12-C8P — сетевые адаптеры. Параметры: выходное напряжение 12 В, выходной ток 27.5 А, мощность 330 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- GST360B12-C8P
- Тип
- Сетевые адаптеры
- Выходная мощность (U × I)
- 330 Вт
- Выходное напряжение
- 12 В
- Выходной ток
- 27.5 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,4 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- 12V27.5A;16AWG/100cm,8PIN
- GTIN
- 4711287484778
- Страна производства
- Китай
- Гарантия производителя
- 36 мес.
Данные производителя
- Выходное напряжение
- 12 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Номинальный выходной ток
- 27.5 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 27.5 А PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 120 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Допуск выходного напряжения
- ±5.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по входному напряжению
- ±1.0% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Нестабильность по нагрузке
- ±5.0% PDF, стр. 2 ↗
- Время запуска и нарастания
- 2000 мс, 50 мс / 230 В перем. 2000 мс, 50 мс / 115 В перем. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Время удержания (тип.)
- 8 мс / 230 В перем. 8 мс / 115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 85 ~ 264 В перем. 120 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности (тип.)
- коэффициент мощности>0.95 / 230 В перем. коэффициент мощности>0.98 / 115 В перем. при полной нагрузке PDF, стр. 2 ↗
- КПД (тип.)
- 91% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 3.8 А / 115 В перем. 2 А / 230 В перем. PDF, стр. 2 ↗
- Пусковой ток (макс.)
- Холодный пуск 95 А / 115 В перем. 120 А / 230 В перем. PDF, стр. 2 ↗
- Ток утечки (макс.)
- ток прикосновения <0.5 мА / 260 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03% / °C (0~35 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход: 3 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Габариты
- 220*95*46 мм (Д × Ш × В) PDF, стр. 2 ↗
Условия измерений и применения
Примечание 1 · стр. 2
Параметры указаны для входного напряжения 230 В переменного тока, номинальной нагрузки, температуры окружающего воздуха 25 °C и относительной влажности 70%.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Выходное постоянное напряжение настроено по измерению на выходном разъёме при нагрузке 50%.
Примечание в документе производителя ↗Примечание 4 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Нестабильность по входному напряжению измерена при изменении входа от нижней до верхней границы и номинальной нагрузке.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.
Примечание в документе производителя ↗Примечание 7 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 8 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 9 · стр. 2
Источник питания рассматривается как самостоятельное устройство, однако соответствие всей конечной системы требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Графики и чертежи производителя

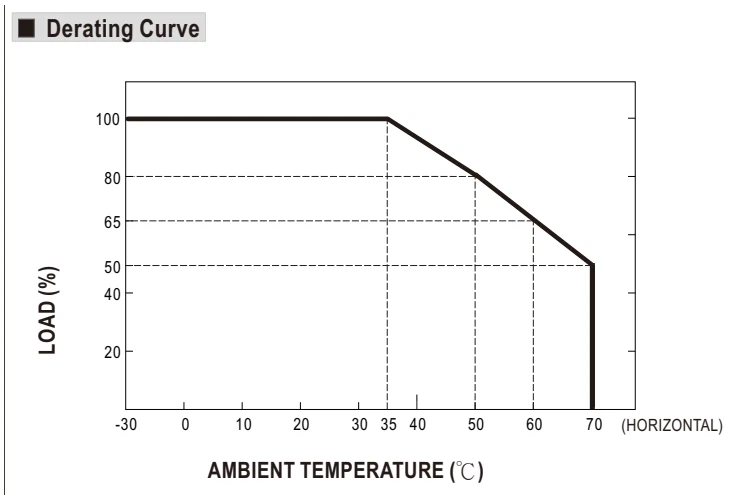

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

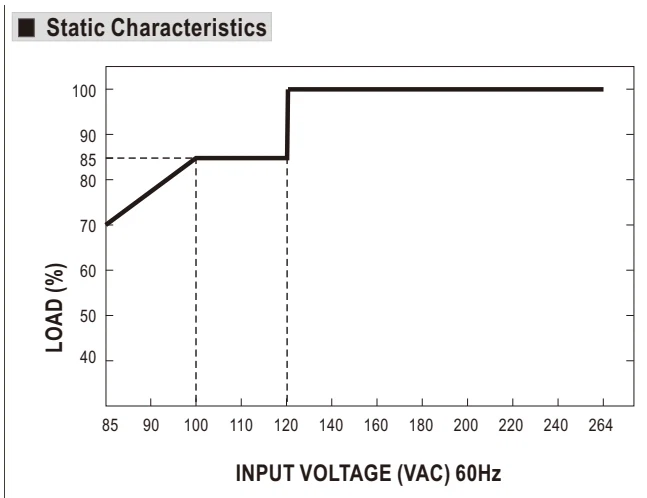

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц

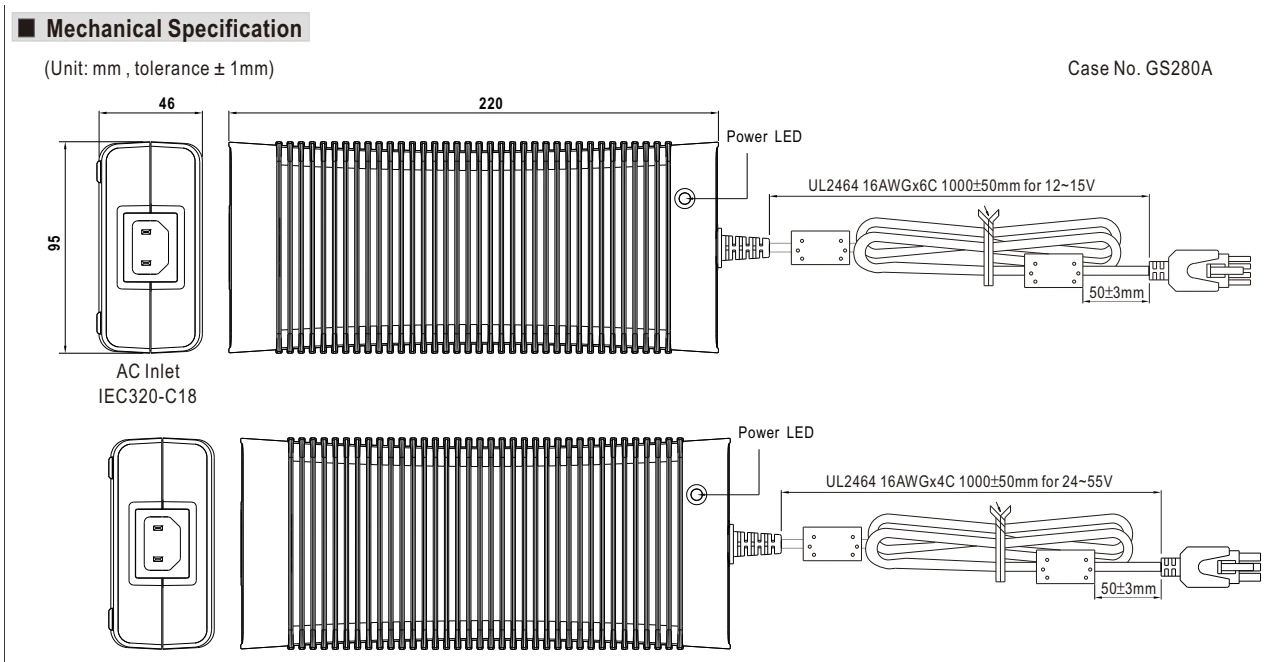

Габаритный чертёж · стр. 3
Увеличить рисунок ↗Обозначения
- CASE NO.
- Номер корпуса
- POWER
- Мощность
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

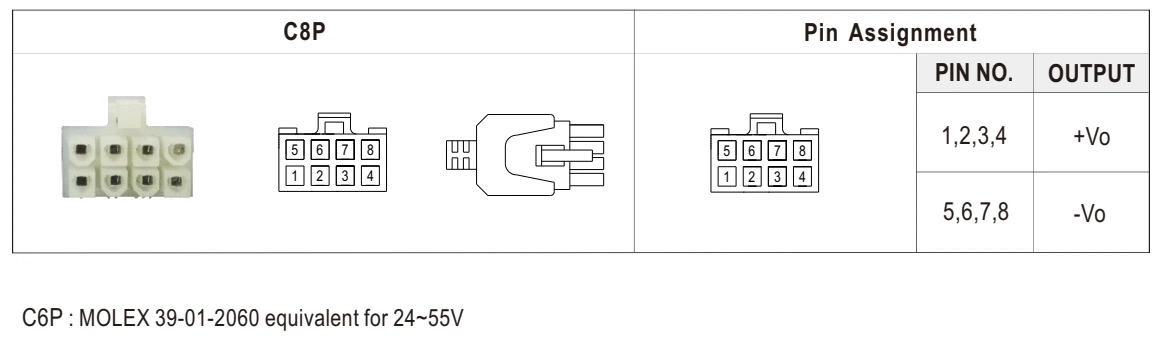

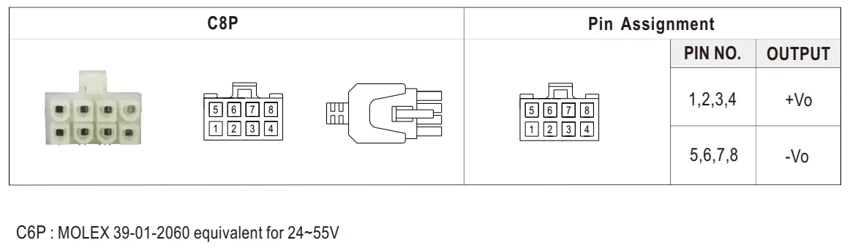

Назначение контактов · стр. 4 · рис. 1
Увеличить рисунок ↗Обозначения
- PIN ASSIGNMENT
- Назначение контактов
- ASSIGNMENT
- Назначение
- PIN NO.
- Номер контакта

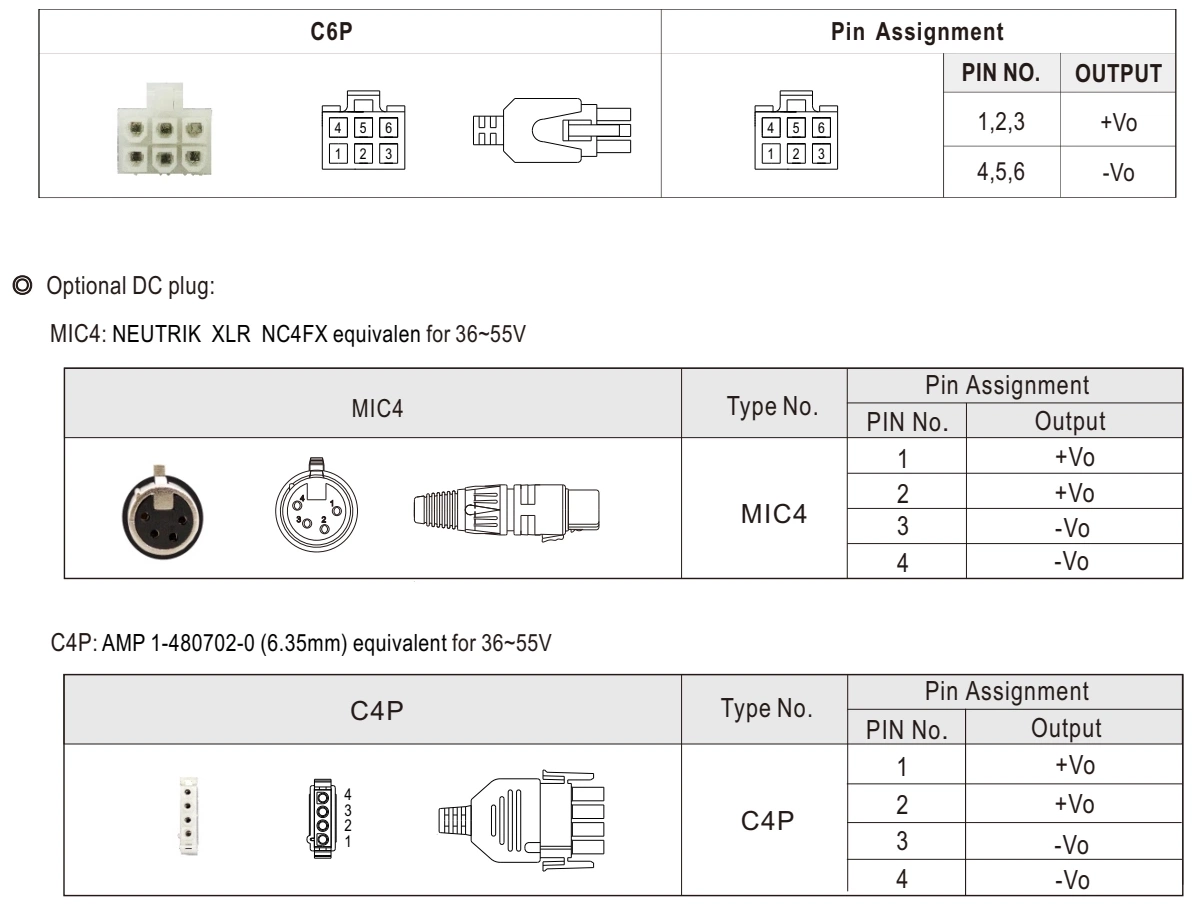

Назначение контактов · стр. 4 · рис. 2
Увеличить рисунок ↗Обозначения
- PIN ASSIGNMENT
- Назначение контактов
- ASSIGNMENT
- Назначение
- PIN NO.
- Номер контакта
- MM
- мм
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL GST360B12-C8P — сетевые адаптеры. Параметры: выходное напряжение 12 В, выходной ток 27.5 А, мощность 330 Вт. Характеристики, документация и запрос поставки в Казахстане.
Внешние адаптеры позволяют вынести источник питания за пределы корпуса устройства. Подключение определяется выходным разъёмом, полярностью и параметрами нагрузки.
Что проверить при выборе
Одного совпадения напряжения недостаточно: проверьте ток, размеры штекера, полярность и комплектность сетевого кабеля по исполнению.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
