GSM40A12-P1J

Характеристики

Производитель

MEAN WELL

Модель

GSM40A12-P1J

Тип

Медицинские источники питания

Выходная мощность (U × I)

40.08 Вт

Выходное напряжение

12 В

Выходной ток

3.34 А

Стандарты безопасности (по каталогу)

CUL,TUV-60601-1,CB,CE,FCC,Medical,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,326 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

80~264

Обозначение параметров в каталоге

+12V3.34A;16AWG/100cm,2.1*5.5*11mm

Размеры (Д × Ш × В)

125 × 50 × 31.5 мм

GTIN

4711287430492

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Номинальный выходной ток

3.34 А PDF, стр. 2 ↗

Диапазон выходного тока

0.1 ~ 3.34 А PDF, стр. 2 ↗

Номинальная выходная мощность (макс.)

40 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Допуск выходного напряжения

±3.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Нестабильность по нагрузке

±3.0% PDF, стр. 2 ↗

Время запуска и нарастания

1000 мс, 30 мс / 230 В перем. 1500 мс, 30 мс / 115 В перем. при полной нагрузке PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.

Время удержания (тип.)

50 мс / 230 В перем. 24 мс / 115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

80 ~ 264 В перем. PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

88% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

1 А / 115 В перем. 0.5 А / 230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 30 А/115 В перем. 60 А / 230 В перем. PDF, стр. 2 ↗

Ток утечки (макс.)

ток утечки на землю < 100мкА/264 В перем. , ток прикосновения < 100мкА/264 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03% / °C (0~50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4 кВ перем. вход–земля:2 кВ перем. выход–земля:замкнуты PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля:100 МОм / 500 В пост. / 25 °C / 70% отн. вл. PDF, стр. 2 ↗

Габариты

125*50*31.5 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия GSM40A

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия GSM40A

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия GSM40A

125 × 50 × 31.5 мм Источник ↗

Сертификаты серии · серия GSM40A

CUL, TUV-60601-1, CB, CE, FCC, Medical, EAC, UKCA, TUV-energy performance Источник ↗

Графики и чертежи производителя

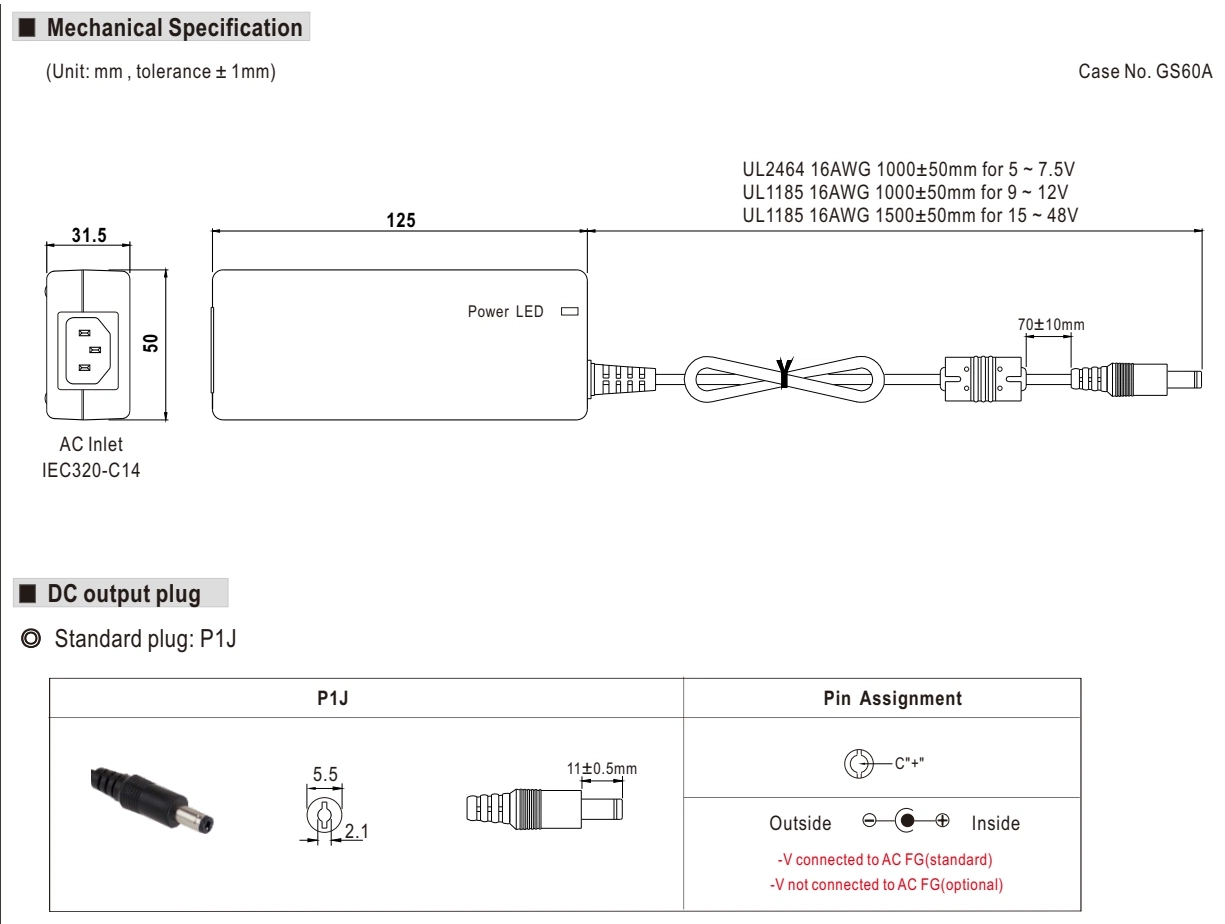

Габаритный чертёж · стр. 3

Увеличить рисунок ↗

Габаритный чертёж · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

PIN ASSIGNMENT

Назначение контактов

ASSIGNMENT

Назначение

DC OUTPUT

Выход постоянного тока

CASE NO.

Номер корпуса

POWER

Мощность

-V

Отрицательный вывод выхода

FG

Защитное заземление

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 3 ↗

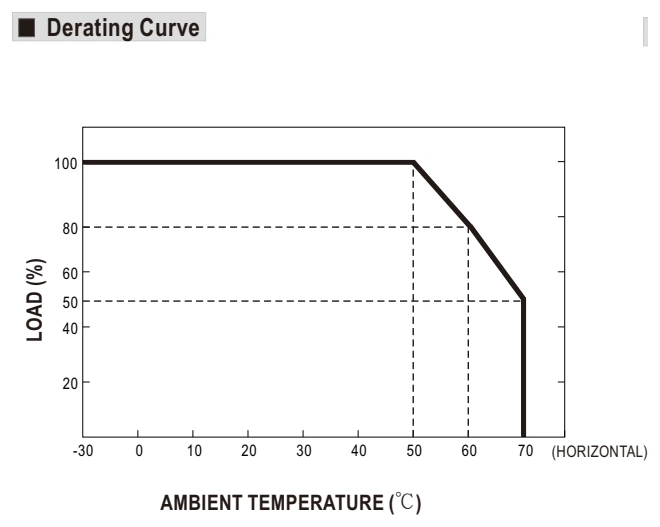

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

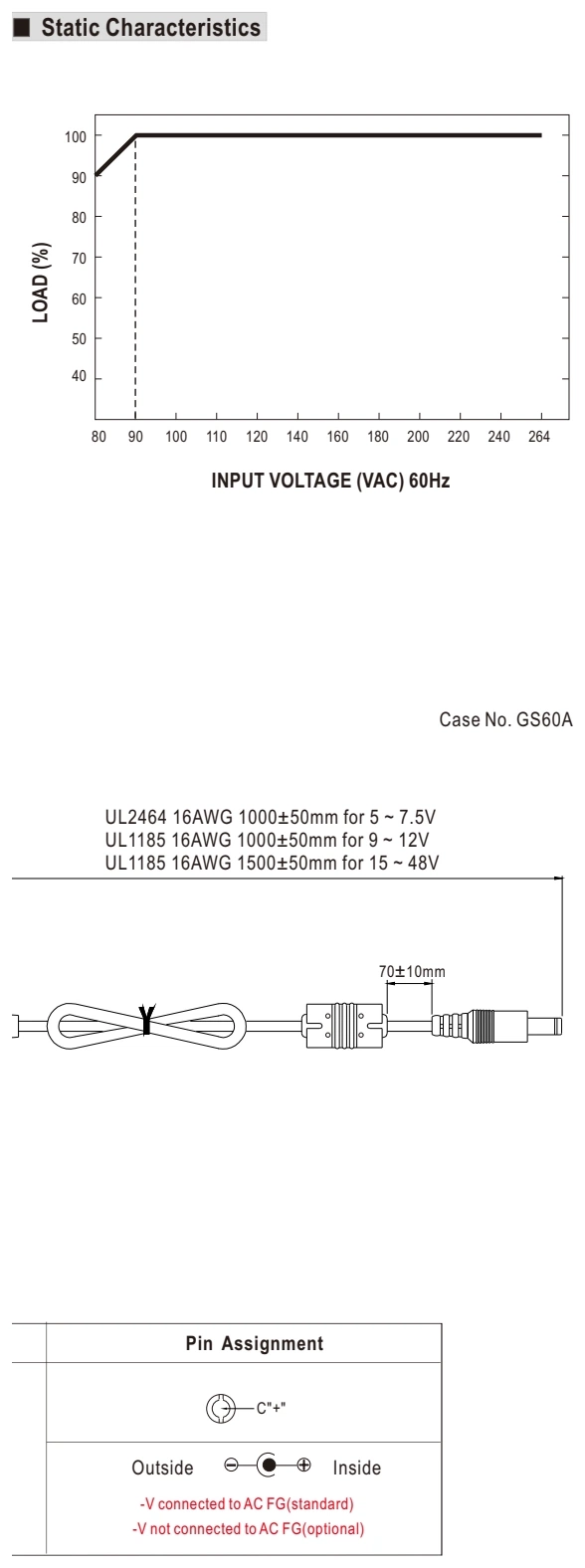

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

PIN ASSIGNMENT

Назначение контактов

INPUT VOLTAGE

Входное напряжение

ASSIGNMENT

Назначение

CASE NO.

Номер корпуса

LOAD

Нагрузка

VAC

В переменного тока

-V

Отрицательный вывод выхода

FG

Защитное заземление

HZ

Гц

MM

мм

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL GSM40A12-P1J — медицинские источники питания. Параметры: выходное напряжение 12 В, выходной ток 3.34 А, мощность 40.08 Вт. Серия GSM40A. Характеристики, документация и запрос поставки в Казахстане.

Медицинские серии выделены по классификации поставщика. Требования к изоляции, токам утечки и применению зависят от модели и конечного изделия.

Что проверить при выборе

Сопоставьте требуемые средства защиты пациента и оператора с документацией конкретной модели. Принадлежность к категории сама по себе не подтверждает соответствие всего медицинского изделия.
